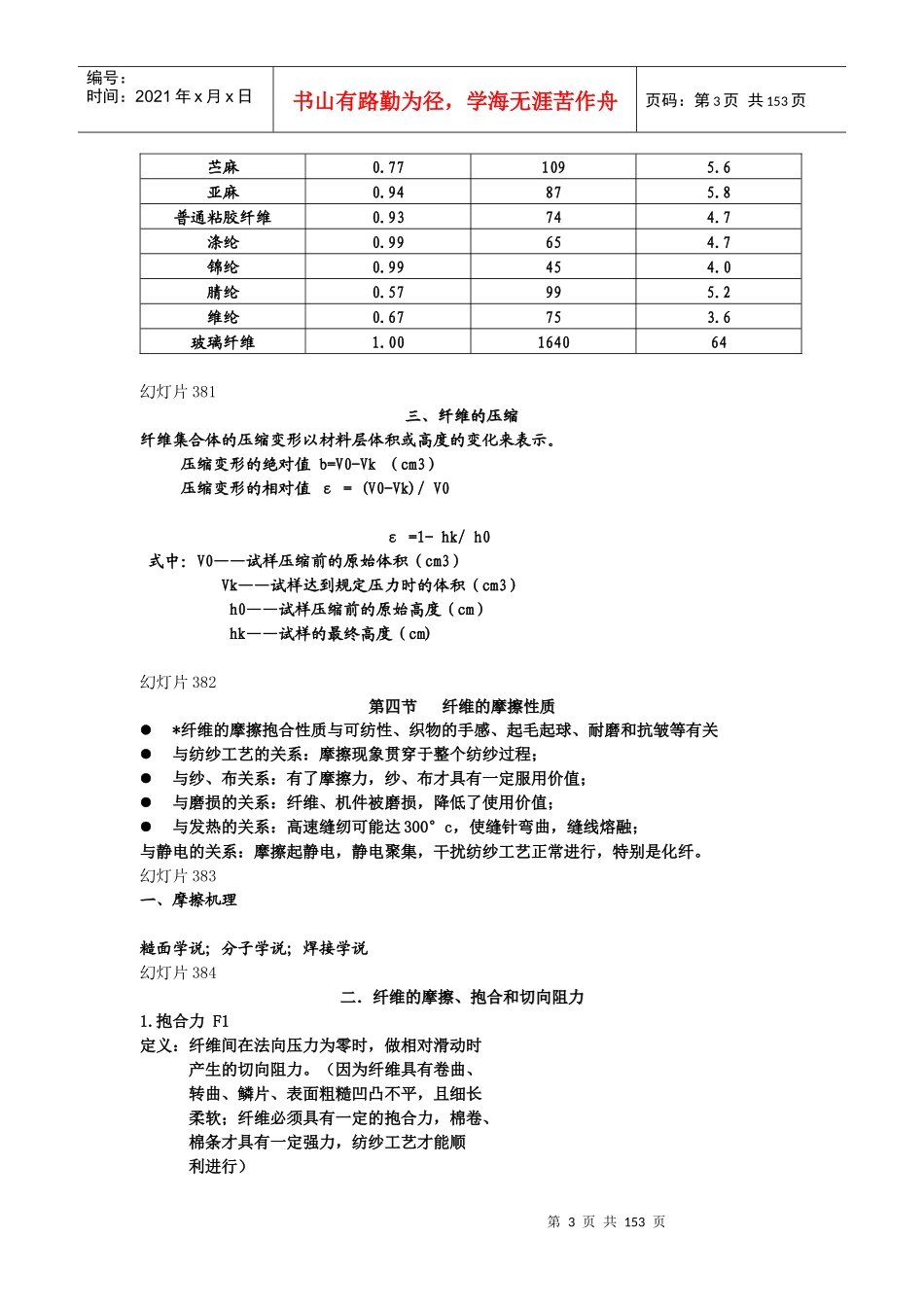

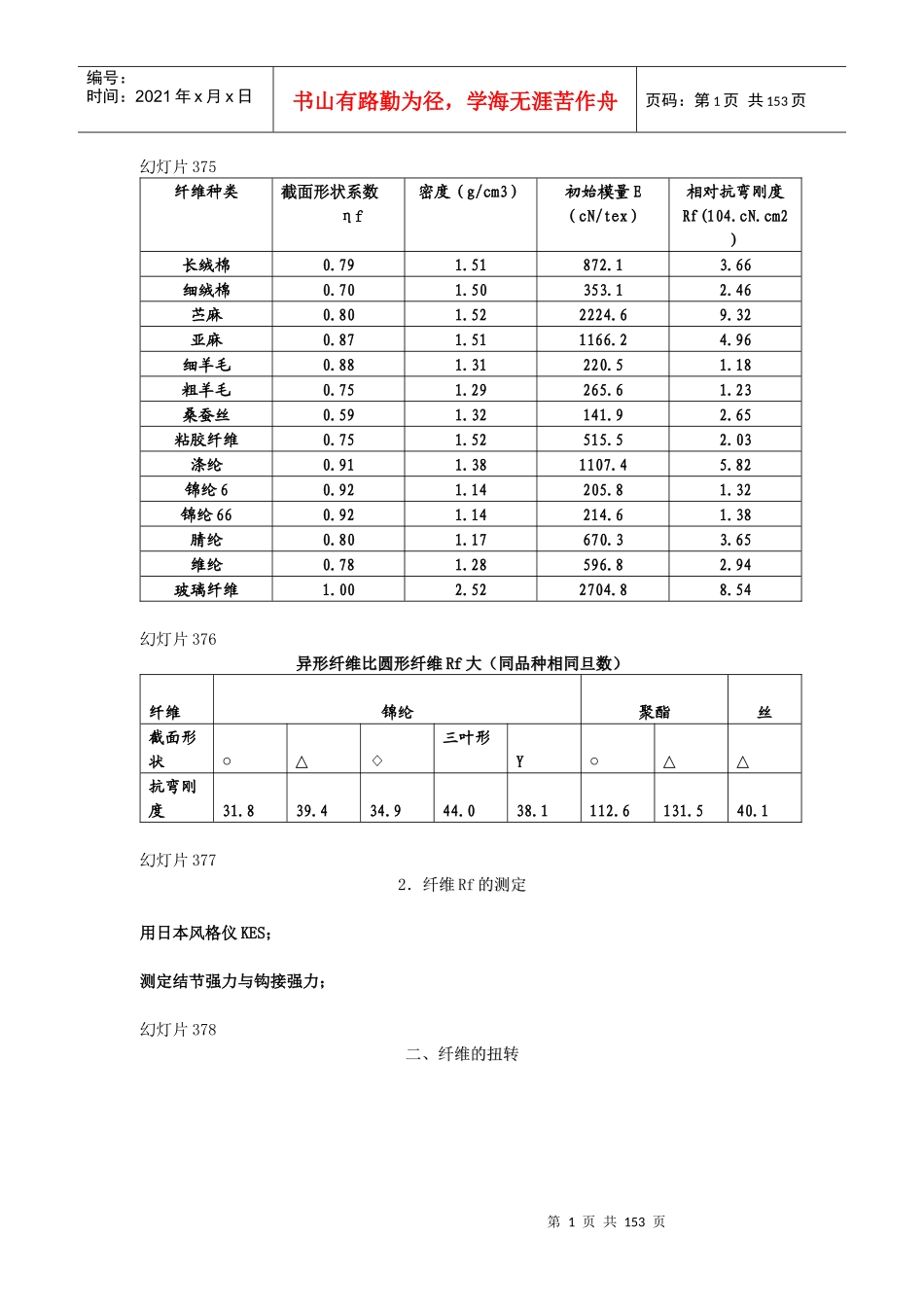

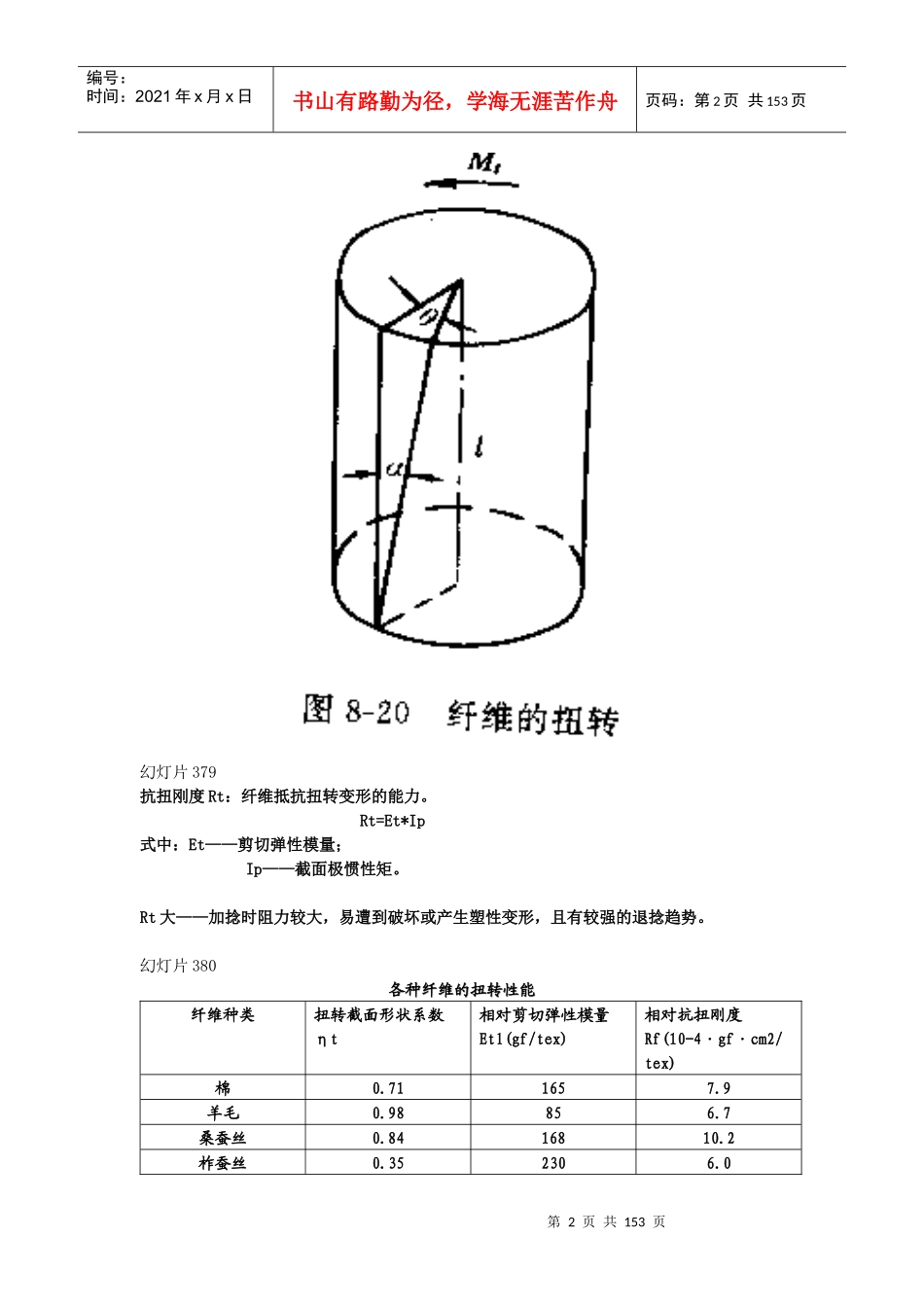

第1页共153页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共153页幻灯片375纤维种类截面形状系数ηf密度（g/cm3）初始模量E（cN/tex）相对抗弯刚度Rf(104.cN.cm2）长绒棉0.791.51872.13.66细绒棉0.701.50353.12.46苎麻0.801.522224.69.32亚麻0.871.511166.24.96细羊毛0.881.31220.51.18粗羊毛0.751.29265.61.23桑蚕丝0.591.32141.92.65粘胶纤维0.751.52515.52.03涤纶0.911.381107.45.82锦纶60.921.14205.81.32锦纶660.921.14214.61.38腈纶0.801.17670.33.65维纶0.781.28596.82.94玻璃纤维1.002.522704.88.54幻灯片376异形纤维比圆形纤维异形纤维比圆形纤维RfRf大（同品种相同旦数）大（同品种相同旦数）纤维锦纶聚酯丝截面形状○△◇三叶形Y○△△抗弯刚度31.839.434.944.038.1112.6131.540.1幻灯片37722．纤维．纤维RfRf的测定的测定用日本风格仪KES；测定结节强力与钩接强力；幻灯片378二、纤维的扭转二、纤维的扭转第2页共153页第1页共153页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共153页幻灯片379抗扭刚度Rt：纤维抵抗扭转变形的能力。Rt=Et*Ip式中：Et——剪切弹性模量；Ip——截面极惯性矩。Rt大——加捻时阻力较大，易遭到破坏或产生塑性变形，且有较强的退捻趋势。幻灯片380各种纤维的扭转性能各种纤维的扭转性能纤维种类扭转截面形状系数ηt相对剪切弹性模量Etl(gf/tex)相对抗扭刚度Rf(10-4·gf·cm2/tex)棉0.711657.9羊毛0.98856.7桑蚕丝0.8416810.2柞蚕丝0.352306.0第3页共153页第2页共153页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共153页苎麻0.771095.6亚麻0.94875.8普通粘胶纤维0.93744.7涤纶0.99654.7锦纶0.99454.0腈纶0.57995.2维纶0.67753.6玻璃纤维1.00164064幻灯片381三、纤维的压缩三、纤维的压缩纤维集合体的压缩变形以材料层体积或高度的变化来表示。压缩变形的绝对值b=V0-Vk（cm3）压缩变形的相对值ε=(V0-Vk)/V0ε=1-hk/h0式中：V0——试样压缩前的原始体积（cm3）Vk——试样达到规定压力时的体积（cm3）h0——试样压缩前的原始高度（cm）hk——试样的最终高度（cm)幻灯片382第四节第四节纤维的摩擦性质纤维的摩擦性质*纤维的摩擦抱合性质与可纺性、织物的手感、起毛起球、耐磨和抗皱等有关与纺纱工艺的关系：摩擦现象贯穿于整个纺纱过程；与纱、布关系：有了摩擦力，纱、布才具有一定服用价值；与磨损的关系：纤维、机件被磨损，降低了使用价值；与发热的关系：高速缝纫可能达300°c，使缝针弯曲，缝线熔融；与静电的关系：摩擦起静电，静电聚集，干扰纺纱工艺正常进行，特别是化纤。幻灯片383一、摩擦机理糙面学说；分子学说；焊接学说幻灯片384二．纤维的摩擦、抱合和切向阻力二．纤维的摩擦、抱合和切向阻力1.抱合力F1定义：纤维间在法向压力为零时，做相对滑动时产生的切向阻力。（因为纤维具有卷曲、转曲、鳞片、表面粗糙凹凸不平，且细长柔软；纤维必须具有一定的抱合力，棉卷、棉条才具有一定强力，纺纱工艺才能顺利进行）第4页共153页第3页共153页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共153页幻灯片3852.2.摩擦力摩擦力F2F2定义：纤维之间或纤维与机件之间，在一定正压力作用下，作相对滑动时所产生的阻力。切向阻力F=抱合力F1+摩擦力F2μN=F1+fN切向阻抗系数μ=F1/N+f幻灯片386三．纤维摩擦抱合性质的指标与测试三．纤维摩擦抱合性质的指标与测试1.抱合力的指标与测定（1）抱合系数h(cN/cm)定义：单位长度纤维上的抱合力。测试方法：从没有法向压力的纤维条中夹取一根纤维，测定出这根纤维所需的力F1（cN，即抱合力）和纤维的长l（cm）的比值。h=F1/l幻灯片3872）抱合长度Lh(m)方法：将纤维制成一定规格的没有法向压力的纤维条，在强力仪上以大于纤维长度的适当上下夹持距离拉断，测得它的强力和纤维条的特数Lh=F1/Ntex式中：F1——纤维条的强力(gf)Ntex——纤维条的特数幻灯片388影响纤维抱合力的因素：纤维的几何形态（表面结构、纤维长度、卷曲度）；排列形状；纤维弹性；表面油剂；温湿度；纤...
