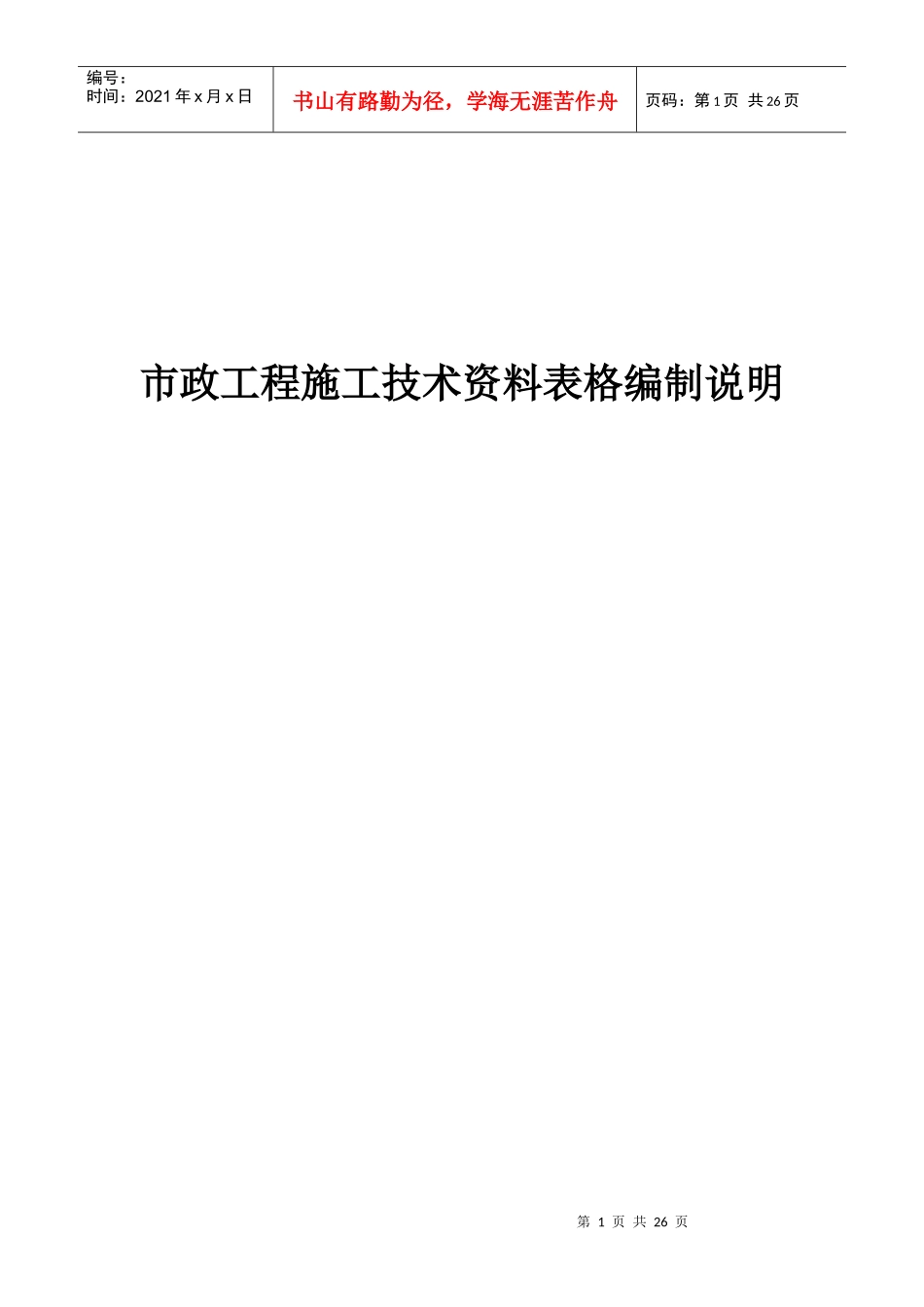

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页市政工程施工技术资料表格编制说明第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页市政工程施工技术资料表格编制说明一、总体要求：1.新标准与原标准过渡:(１)表达方式不规范a.计量单位，应用法定计量单位。如N/mm２或Mpa。不可用kgf/cm2和kg/cm2。(２)混凝土强度等级，新标准为C7.5、C10、C15、C20……C60。a.200#应为C18。b.C20不允许再进行逆向换算为220#。C20不应理解为220#。(３)GBJ204—83已废除，应按GBJ107—87的要求进行砼等级评定。2.水泥混凝土试件取样、试模、养护问题(１)取样a.在拌和机处取样,而不是在施工现场.b.频率按有关施工规范的要求频率取样，不足要扣分。c.取样应同一盘内。(２)试模a.标准试模为15cm×15cm×15cm，其余要折算。第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页b.碎石最大粒径为试模尺寸的1/3，如超过5cm，可以剔除。(３)养护a.试件应进行标养。b.试块令期28天，最大不能超过33天，否则作不合格处理。3.混凝土试块的评定没有按“验收批”进行。同一“验收批”：a.强度等级相同b.配合比基本相同，原材料相同。c.施工条件同，如拌和机、设备、人员等基本相同。d.令期相同，28天。e.三个月之内。4.十二个必须注意的问题(1)原材料必须先试后用。(2)签名必须要当事人签字，光有图章不行。(3)抽样频率要满足规范要求。如回填土一级／一层，每层都要有。(4)有监理项目应有全过程论证资料，应有10∽30%抽测资料。(5)事故应有处理意见、处理结果，并有市政质量监督站的处理结论。(6)表格中凡涉及到的项目都要填写。没涉及到的均要划“／”去掉。(7)工序检测频率，应测点是几就是几，多测扣去合格点、少测以不合格计点。(8)送资料要有汇总表、评定结果。(9)施工组织设计、变更设计、工程洽商记录要有手续、签字。(10)资料中要用标准工程术语和法定计量单位。如瓜子片等不能用。第4页共26页第3页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共26页(11)竣工资料中要有质量评定的结论。如混凝土抗压强度按GBJ107--87、抗折按GBJ97--87进行评定。(12)“地质资料”应放入竣工资料内。二、表格填写说明１．单位工程技术资料目录表该表为该单位工种的技术资料的汇总表。(1)“文件编号”：填该单位工程资料的册数。即“第几册”。(2)“类别”：按桥梁、道路、排水等分类。(3)“项目”：即该册的名称，如“承台”、“上部结构”等。(4)“页数”：即该册的总页数。２．“工程质量竣工核定证书”（表３）该表不填。市政质监站要求填“工程质量核验评定表”，该表由技术处在验收会议后填写。３．“施工组织设计审批表”（表４）(1)上面空白栏内由审批人填写审批意见。(2)“结论”：由审批人填写结论。(3)“审批单位”：盖公章。(4)“审批人”：必须签字，不能盖印章代替。第5页共26页第4页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共26页４．图纸会审记录（表５）(1)“图纸会审记录”，如与老表“施工图会审记要”配合使用，该“图纸会审记录”放于上面“会审中发现问题”，可填写见附件：“施工图会审记要”。(2)如该表单独使用，以“图纸会审部位”（一般填图纸号，如不是“图纸上的部位”可填写有关项目）同一单位的一个或几个问题为一张表格，以能写下为宜。(3)此表由工程项目技术负责人填写。(4)“处理情况”：由“处理人”填写意见。(5)“参加会审人签字”：在最后一张表格上填写参加会审人，并注明单位。５．技术交底记录（表６）(1)该表按“施工组织设计”技术交底及“工序技术交底”分别填写。(2)“交底内容”：a.质量标准。b.施工操作中应注意的事项。(3)重点工艺、新工艺等必须编制“操作细则”作为技术交底的内容。(4)“施工组织设计”交底，要交到技术人员、施工员。“工序技术”交底要交施工操作人员，交底双方必须要有签字。第6页共26页第5页共26页编号：时间：2021年x月x日书山有路勤为径，学...
