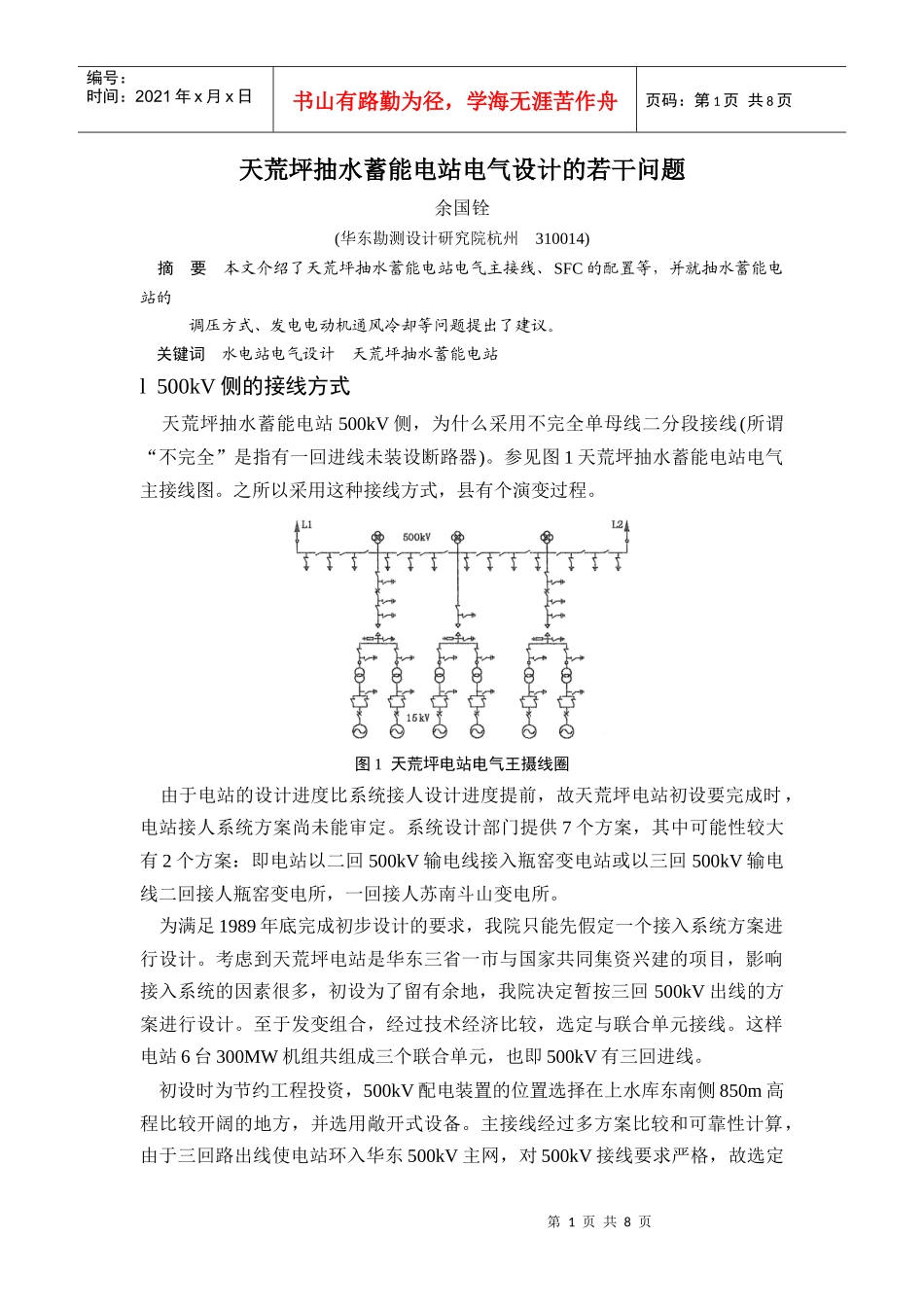

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页天荒坪抽水蓄能电站电气设计的若干问题余国铨(华东勘测设计研究院杭州310014)摘要本文介绍了天荒坪抽水蓄能电站电气主接线、SFC的配置等，并就抽水蓄能电站的调压方式、发电电动机通风冷却等问题提出了建议。关键词水电站电气设计天荒坪抽水蓄能电站l500kV侧的接线方式天荒坪抽水蓄能电站500kV侧，为什么采用不完全单母线二分段接线(所谓“不完全”是指有一回进线未装设断路器)。参见图1天荒坪抽水蓄能电站电气主接线图。之所以采用这种接线方式，县有个演变过程。图1天荒坪电站电气王摄线圈由于电站的设计进度比系统接人设计进度提前，故天荒坪电站初设要完成时，电站接人系统方案尚未能审定。系统设计部门提供7个方案，其中可能性较大有2个方案：即电站以二回500kV输电线接入瓶窑变电站或以三回500kV输电线二回接人瓶窑变电所，一回接人苏南斗山变电所。为满足1989年底完成初步设计的要求，我院只能先假定一个接入系统方案进行设计。考虑到天荒坪电站是华东三省一市与国家共同集资兴建的项目，影响接入系统的因素很多，初设为了留有余地，我院决定暂按三回500kV出线的方案进行设计。至于发变组合，经过技术经济比较，选定与联合单元接线。这样电站6台300MW机组共组成三个联合单元，也即500kV有三回进线。初设时为节约工程投资，500kV配电装置的位置选择在上水库东南侧850m高程比较开阔的地方，并选用敞开式设备。主接线经过多方案比较和可靠性计算，由于三回路出线使电站环入华东500kV主网，对500kV接线要求严格，故选定第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页为1个半断路器接线。初设审查期间(1990年5月)，为了选定主接线方案，要求系统接入设计的方案必须先审定。故会议期间临时召开了系统接人设计讨论会，暂定为二回500kV出线的方案(系统接人设计审查会直至1991年3月才召开，正式决定采用二回出线的方案)。审查会上电站建设部门认为开关站布置在上水库离厂房太远，主张改用进口GIS，将开关站布置在下水库附近。由于这些变化，且二回出线均接人同一变电所，电站不环入主网，同时又采用可靠性高的GIS，故接线可简化，审查时选定双内桥接线方案。鉴于500kV隔离开关无法切除空载变压器，为避免切除空载变压器而断开桥开关，所以还决定参照英国迪诺威克抽水蓄能电站(也是6台300MW机组)，在三回进线回路上各加装1台负荷开关，以便利用它来切除空载变压器，而不影响双桥形接线，参见图2天荒坪招标阶段500kV侧接线图。1992年天荒坪电站主机招标时就附上这接线方式。图2天荒坪招标阶段500kV侧接线图当采用上述的接线方式时，我院即提出，世界上制造500kVGIS的厂家，均不生产500kV负荷开关，采用这样的接线不落实。但因时间关系，决定暂按该接线进行主机招标，同时抓紧与外商联系，落实500kv负荷开关的制造，最终待在500kV设备招标时再决定接线方式。经过技术交流，外商均不同意专门生产500kV负荷开关，所以决定对500kV主接线进行修改。在修编初设概算时，500kV负荷开关系按断路器价格2/3估算的。修改主接线方案时，我们需考虑尽可能不影响概算；同时主机标已签合同，发变组的继电保护已定，也应考虑接线方式尽可能不要有大的变动。因此我们决定将1#、2#机和5#、6#机二个联合单元进线的负荷开关改为断路器，而将3#、4#机联合单元第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页进线的负荷开关取消。这样修改的主接线既没有大变动，且概算也基本不变，只是在切除3#、4#机联合单元回路时得断开二台分段断路器，但另二单元回路则有了独立的断路器，运行更灵活简单。考虑到抽水蓄能电站要在系统中承担调峰填谷、事故备用等功能，主变压器一般不切除(正因此，我们在变压器招标时，对空载损耗规定了较低数值)，实际上只有3#、铲机联合单元回路有故障或需要停机检修时才会断开二台分段断路器，这种概率是很低的，应该说这样的变动影响并不大。从上述说明可以看出，选用这种接线不单是技术问题，还有一个...
