发泡工艺资料VIP免费

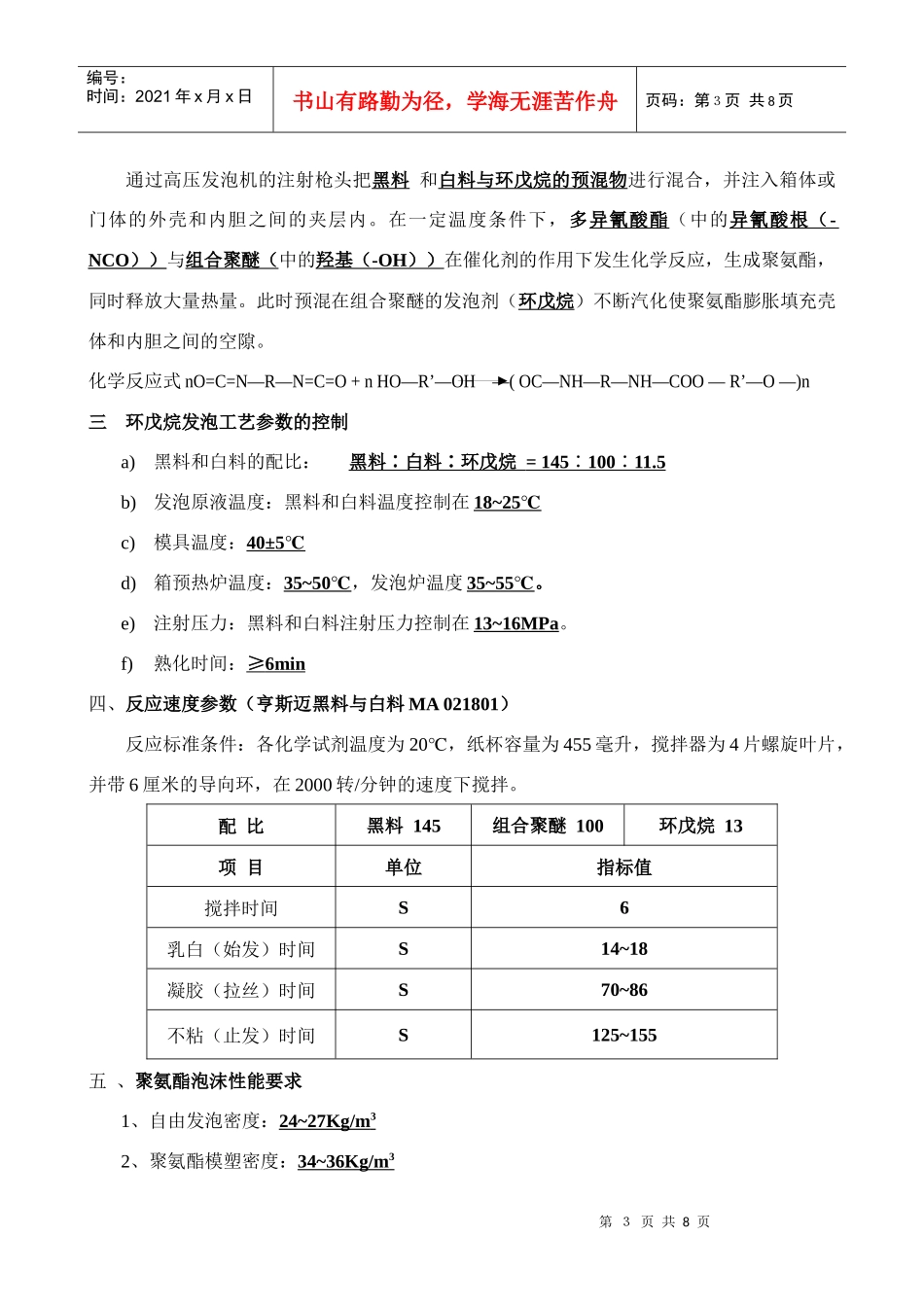

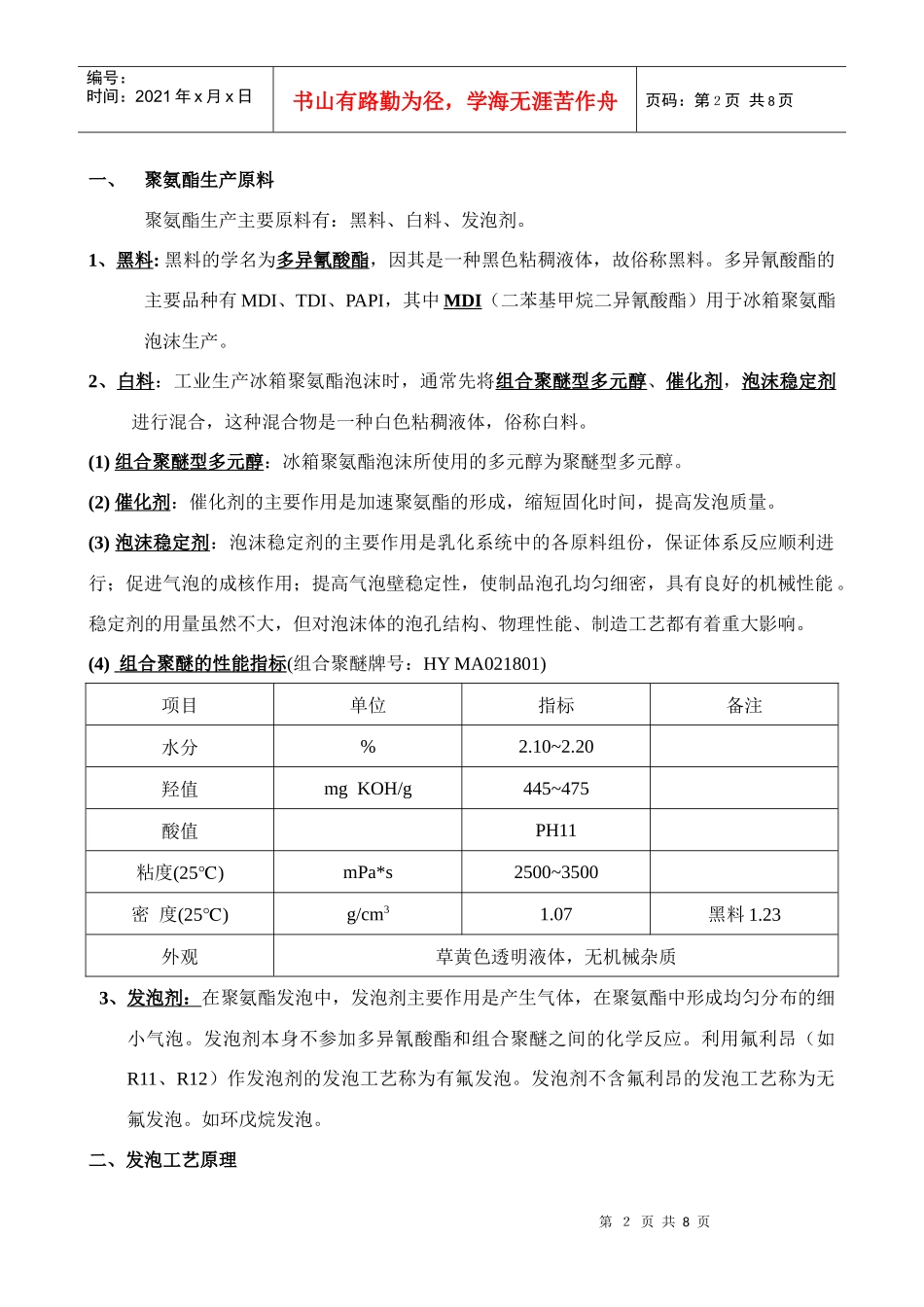

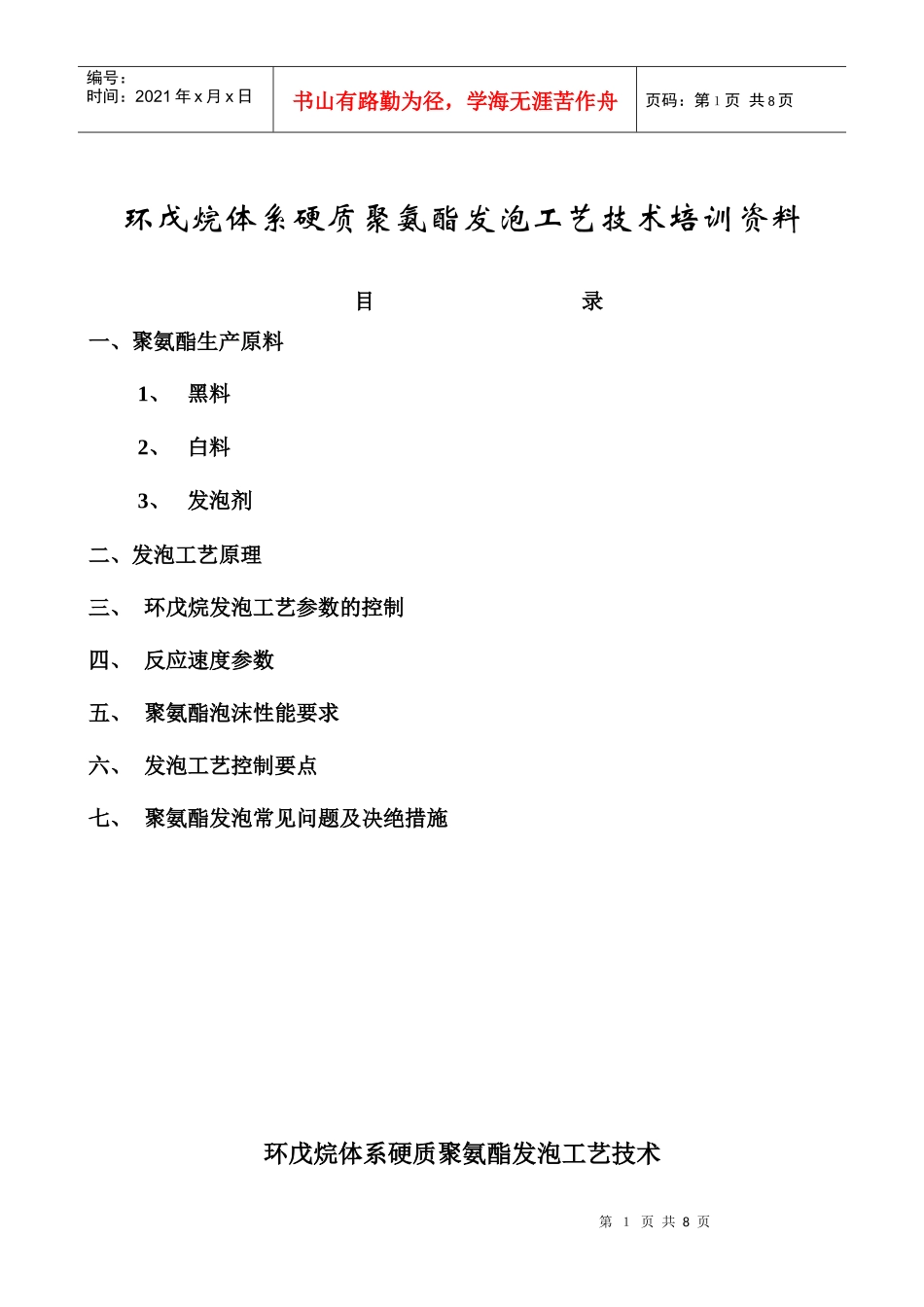

第１页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１页共8页环戊烷体系硬质聚氨酯发泡工艺技术培训资料目录一、聚氨酯生产原料1、黑料2、白料3、发泡剂二、发泡工艺原理三、环戊烷发泡工艺参数的控制四、反应速度参数五、聚氨酯泡沫性能要求六、发泡工艺控制要点七、聚氨酯发泡常见问题及决绝措施环戊烷体系硬质聚氨酯发泡工艺技术第２页共8页第１页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第２页共8页一、聚氨酯生产原料聚氨酯生产主要原料有：黑料、白料、发泡剂。1、黑料:黑料的学名为多异氰酸酯，因其是一种黑色粘稠液体，故俗称黑料。多异氰酸酯的主要品种有MDI、TDI、PAPI，其中MDI（二苯基甲烷二异氰酸酯）用于冰箱聚氨酯泡沫生产。2、白料：工业生产冰箱聚氨酯泡沫时，通常先将组合聚醚型多元醇、催化剂，泡沫稳定剂进行混合，这种混合物是一种白色粘稠液体，俗称白料。(1)组合聚醚型多元醇：冰箱聚氨酯泡沫所使用的多元醇为聚醚型多元醇。(2)催化剂：催化剂的主要作用是加速聚氨酯的形成，缩短固化时间，提高发泡质量。(3)泡沫稳定剂：泡沫稳定剂的主要作用是乳化系统中的各原料组份，保证体系反应顺利进行；促进气泡的成核作用；提高气泡壁稳定性，使制品泡孔均匀细密，具有良好的机械性能。稳定剂的用量虽然不大，但对泡沫体的泡孔结构、物理性能、制造工艺都有着重大影响。(4)组合聚醚的性能指标(组合聚醚牌号：HYMA021801)项目单位指标备注水分%2.10~2.20羟值mgKOH/g445~475酸值PH11粘度(25)℃mPa*s2500~3500密度(25)℃g/cm31.07黑料1.23外观草黄色透明液体，无机械杂质3、发泡剂：在聚氨酯发泡中，发泡剂主要作用是产生气体，在聚氨酯中形成均匀分布的细小气泡。发泡剂本身不参加多异氰酸酯和组合聚醚之间的化学反应。利用氟利昂（如R11、R12）作发泡剂的发泡工艺称为有氟发泡。发泡剂不含氟利昂的发泡工艺称为无氟发泡。如环戊烷发泡。二、发泡工艺原理第３页共8页第２页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第３页共8页通过高压发泡机的注射枪头把黑料和白料与环戊烷的预混物进行混合，并注入箱体或门体的外壳和内胆之间的夹层内。在一定温度条件下，多异氰酸酯（中的异氰酸根（-NCO））与组合聚醚（中的羟基（-OH））在催化剂的作用下发生化学反应，生成聚氨酯，同时释放大量热量。此时预混在组合聚醚的发泡剂（环戊烷）不断汽化使聚氨酯膨胀填充壳体和内胆之间的空隙。化学反应式nO=C=N—R—N=C=O+nHO—R’—OH—(OC—NH—R—NH—COO—R’—O—)n三环戊烷发泡工艺参数的控制a)黑料和白料的配比：黑料∶白料∶环戊烷=14510011.5∶∶b)发泡原液温度：黑料和白料温度控制在18~25℃c)模具温度：40±5℃d)箱预热炉温度：35~50℃，发泡炉温度35~55℃。e)注射压力：黑料和白料注射压力控制在13~16MPa。f)熟化时间：≥6min四、反应速度参数（亨斯迈黑料与白料MA021801）反应标准条件：各化学试剂温度为20℃，纸杯容量为455毫升，搅拌器为4片螺旋叶片，并带6厘米的导向环，在2000转/分钟的速度下搅拌。配比黑料145组合聚醚100环戊烷13项目单位指标值搅拌时间S6乳白（始发）时间S14~18凝胶（拉丝）时间S70~86不粘（止发）时间S125~155五、聚氨酯泡沫性能要求1、自由发泡密度：24~27Kg/m32、聚氨酯模塑密度：34~36Kg/m3第４页共8页第３页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第４页共8页3、压缩强度：≥0.20MPa4、导热系数：≤19.6mw/m·k5、尺寸稳定性（-30℃，24h）：≤1.0%6、闭孔率≥97%六、发泡工艺控制要点1、严格控制原液的理化性能黑、白料中的多异氰酸酯、组合聚醚、发泡剂，催化剂及泡沫稳定剂的化学性能直接决定合成聚氨酯的化学反应和泡沫物理性能。是生产合格的聚氨酯泡沫基本条件。黑、白料单体应为通明的粘稠液体，无絮状不溶性杂质。若有不溶性杂质，将会堵塞发泡机的滤网，导致原料流量不稳定，黑白料的配比不符合要求混料不均匀。甚至堵死发泡机的管路不下料。我司各线在双班生产的情况下，至少每周将发泡机（及预混机）的黑料和白料...
