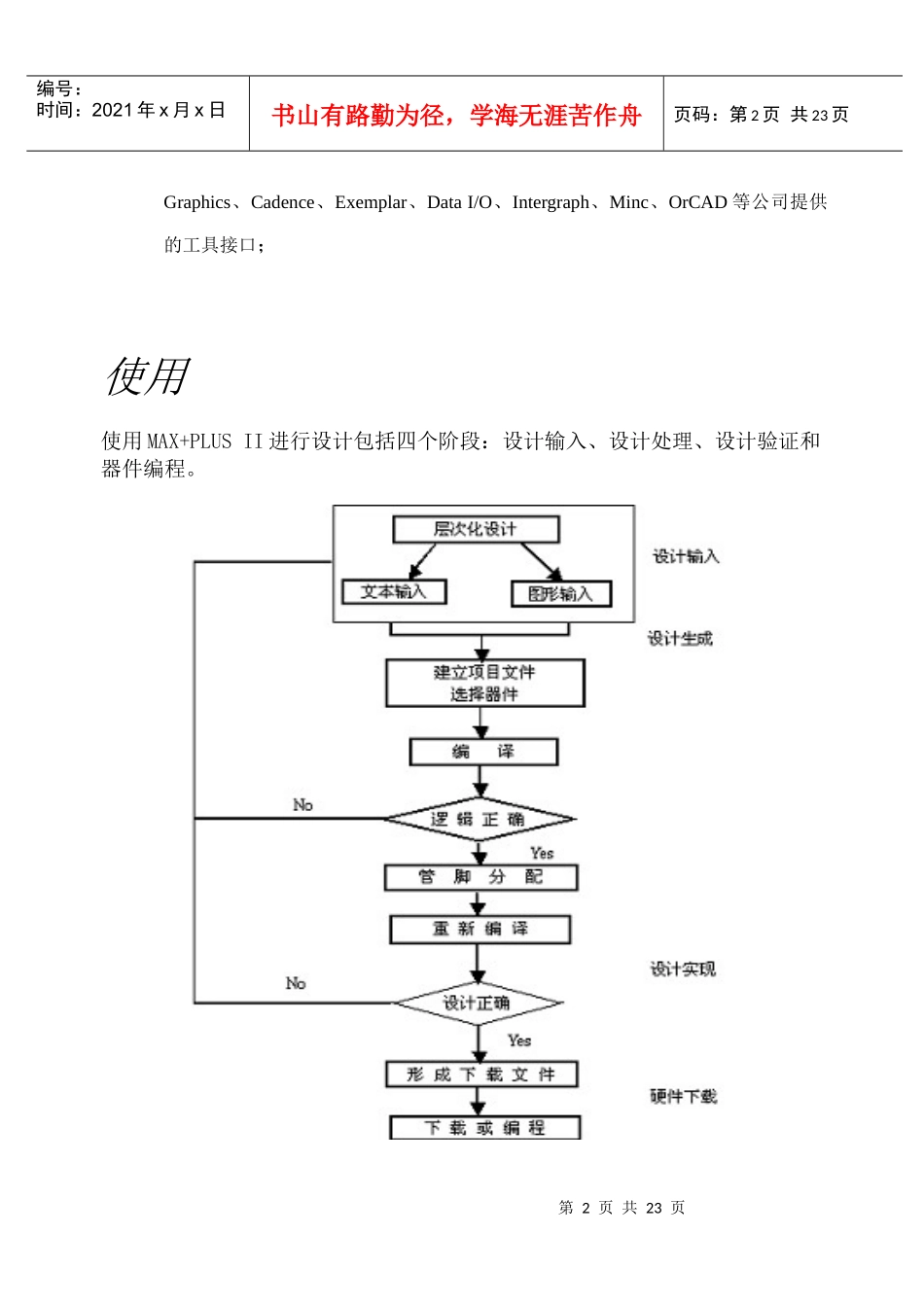

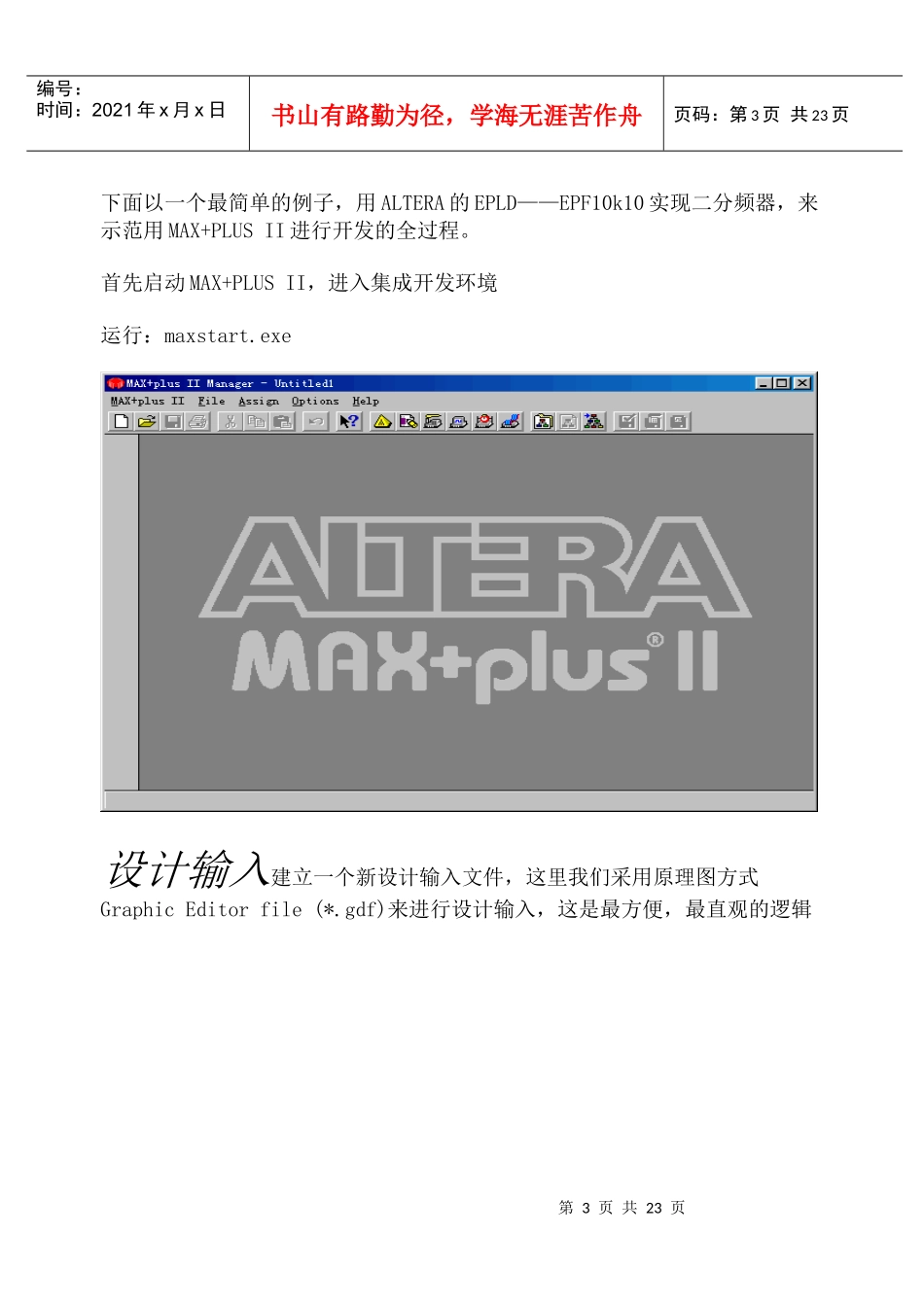

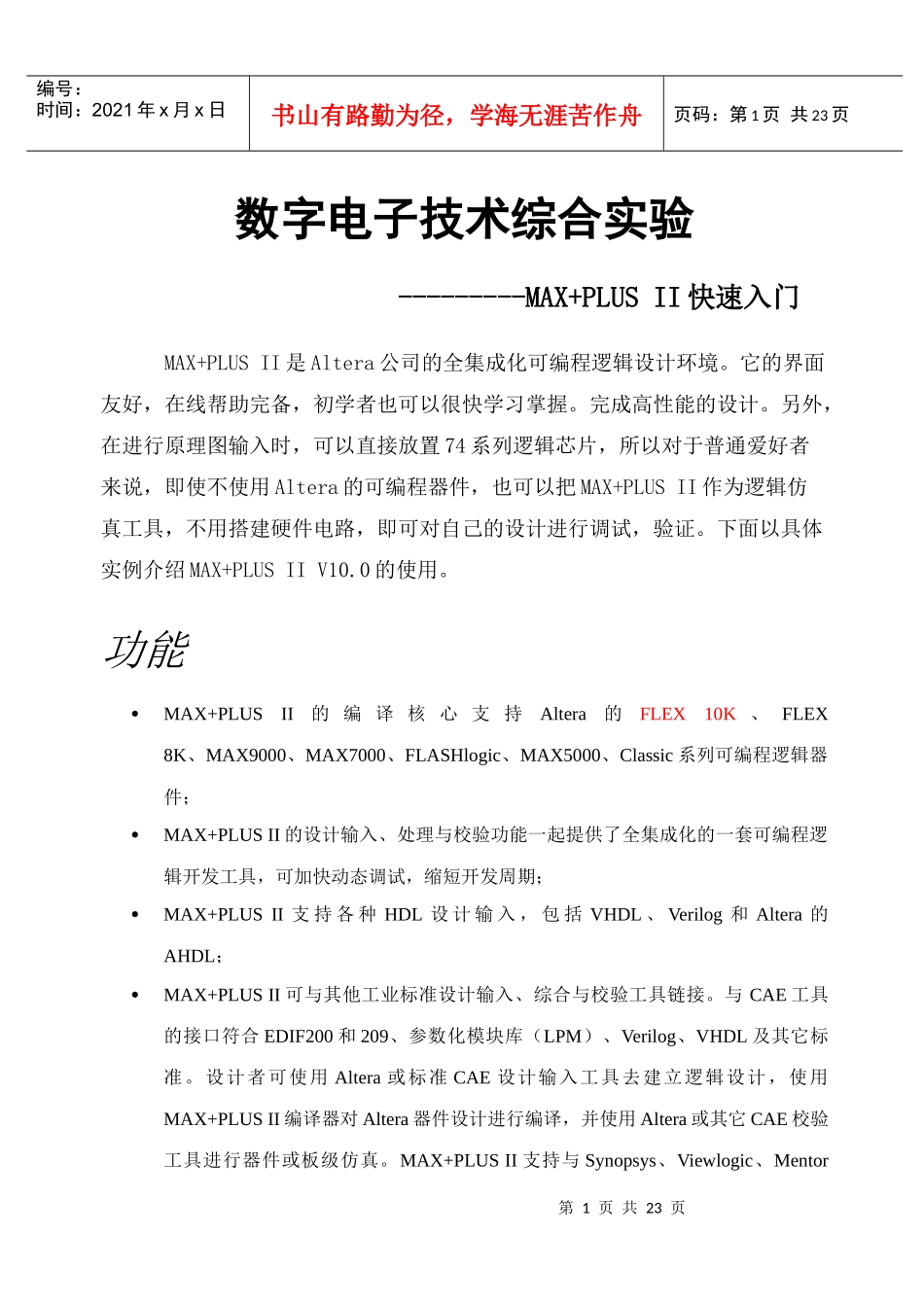

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页数字电子技术综合实验---------MAX+PLUSII快速入门MAX+PLUSII是Altera公司的全集成化可编程逻辑设计环境。它的界面友好，在线帮助完备，初学者也可以很快学习掌握。完成高性能的设计。另外，在进行原理图输入时，可以直接放置74系列逻辑芯片，所以对于普通爱好者来说，即使不使用Altera的可编程器件，也可以把MAX+PLUSII作为逻辑仿真工具，不用搭建硬件电路，即可对自己的设计进行调试，验证。下面以具体实例介绍MAX+PLUSIIV10.0的使用。功能MAX+PLUSII的编译核心支持Altera的FLEX10K、FLEX8K、MAX9000、MAX7000、FLASHlogic、MAX5000、Classic系列可编程逻辑器件；MAX+PLUSII的设计输入、处理与校验功能一起提供了全集成化的一套可编程逻辑开发工具，可加快动态调试，缩短开发周期；MAX+PLUSII支持各种HDL设计输入，包括VHDL、Verilog和Altera的AHDL；MAX+PLUSII可与其他工业标准设计输入、综合与校验工具链接。与CAE工具的接口符合EDIF200和209、参数化模块库（LPM）、Verilog、VHDL及其它标准。设计者可使用Altera或标准CAE设计输入工具去建立逻辑设计，使用MAX+PLUSII编译器对Altera器件设计进行编译，并使用Altera或其它CAE校验工具进行器件或板级仿真。MAX+PLUSII支持与Synopsys、Viewlogic、Mentor第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页Graphics、Cadence、Exemplar、DataI/O、Intergraph、Minc、OrCAD等公司提供的工具接口；使用使用MAX+PLUSII进行设计包括四个阶段：设计输入、设计处理、设计验证和器件编程。第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页下面以一个最简单的例子，用ALTERA的EPLD——EPF10k10实现二分频器，来示范用MAX+PLUSII进行开发的全过程。首先启动MAX+PLUSII，进入集成开发环境运行：maxstart.exe设计输入建立一个新设计输入文件，这里我们采用原理图方式GraphicEditorfile(*.gdf)来进行设计输入，这是最方便，最直观的逻辑第4页共23页第3页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页输入方法选择“OK”进入编辑状态第5页共23页第4页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共23页接着输入逻辑元件，在编辑区的空白处双击鼠标。在SymbolName栏输入dff,表示D触发器选择“OK”，D触发器就被放在编辑区内。放置器件时，在SymbolLibraries框中选择prim库，就可以选择常用的门器件；在SymbolLibraries框中如选择mf库，就可以选择常用的74系列逻辑芯片。下面再放一个反相器not：第6页共23页第5页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共23页在反相器上按鼠标右键，将反相器旋转180度第7页共23页第6页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共23页下面放置I/O脚，输入脚：input，输出脚：output。第8页共23页第7页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共23页常用器件名称prim库（三态门->btri;与门->and2,and3..；与非门->band2,..；或门->or2,or3..,异或门->xor,非门->not,D触发器->dff,dffe带有使能端；JK触发器->jkff..；T触发器->tff;输入->input;输出->output;mf库(74ls161->74161;74ls290->74290;..依次对应)，注意在设计时只用在器件的输出部分才可以用三态门，逻辑电路的内部不要使用三态门，这是由器件结构所决定的，可参看数电关于cpld,fpga结构部分）。第9页共23页第8页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共23页鼠标移动到器件的端上就变小十字，拖动即可画线，如图连接在PING_NAME上单击，选editpinname编辑管脚名为clk,clr、q1,q0.第10页共23页第9页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共23页好了，设计输入告一段落，将设计文件存盘，file->Saveas–>count4....
