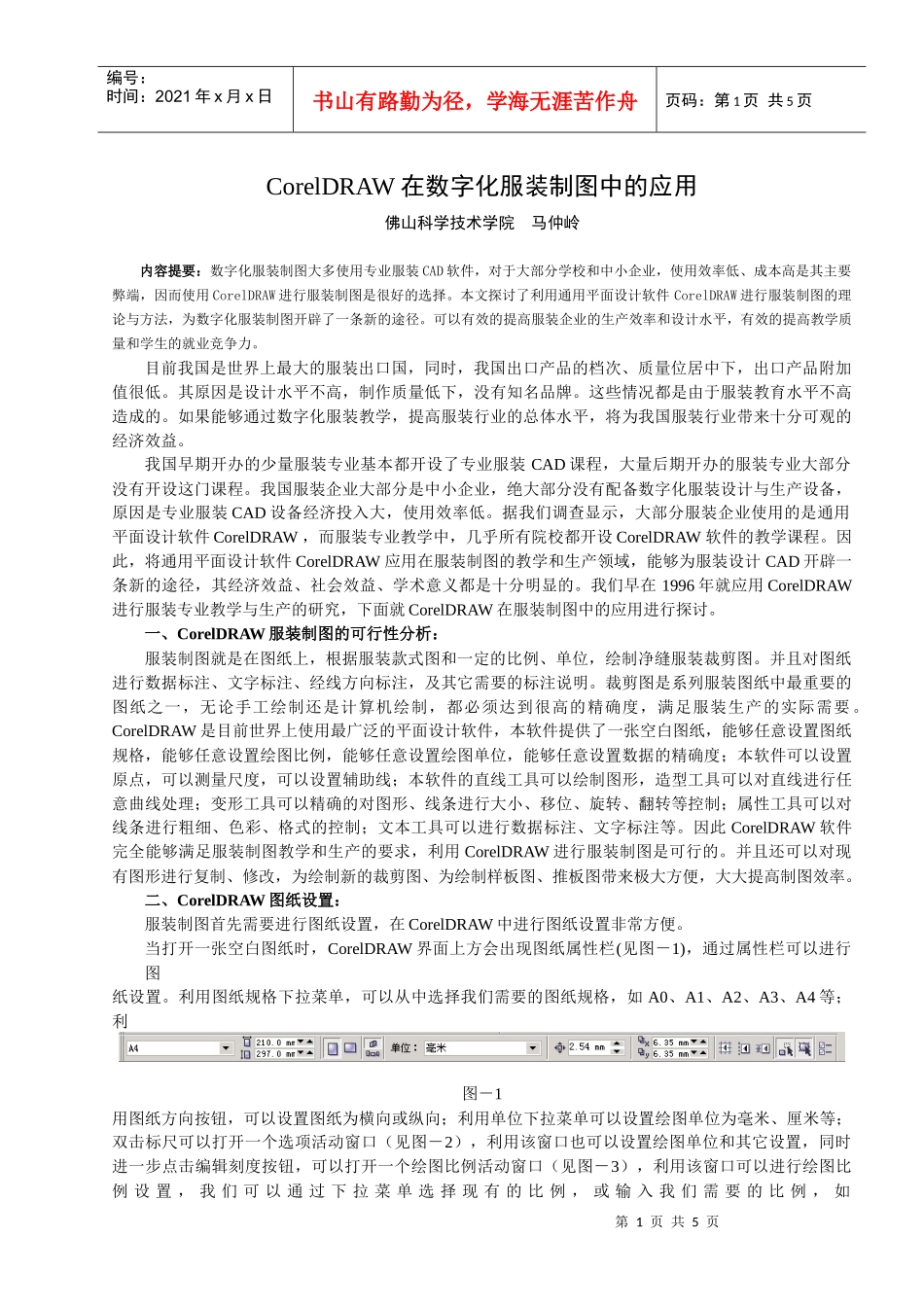

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页CorelDRAW在数字化服装制图中的应用佛山科学技术学院马仲岭内容提要：数字化服装制图大多使用专业服装CAD软件，对于大部分学校和中小企业，使用效率低、成本高是其主要弊端，因而使用CorelDRAW进行服装制图是很好的选择。本文探讨了利用通用平面设计软件CorelDRAW进行服装制图的理论与方法，为数字化服装制图开辟了一条新的途径。可以有效的提高服装企业的生产效率和设计水平，有效的提高教学质量和学生的就业竞争力。目前我国是世界上最大的服装出口国，同时，我国出口产品的档次、质量位居中下，出口产品附加值很低。其原因是设计水平不高，制作质量低下，没有知名品牌。这些情况都是由于服装教育水平不高造成的。如果能够通过数字化服装教学，提高服装行业的总体水平，将为我国服装行业带来十分可观的经济效益。我国早期开办的少量服装专业基本都开设了专业服装CAD课程，大量后期开办的服装专业大部分没有开设这门课程。我国服装企业大部分是中小企业，绝大部分没有配备数字化服装设计与生产设备，原因是专业服装CAD设备经济投入大，使用效率低。据我们调查显示，大部分服装企业使用的是通用平面设计软件CorelDRAW，而服装专业教学中，几乎所有院校都开设CorelDRAW软件的教学课程。因此，将通用平面设计软件CorelDRAW应用在服装制图的教学和生产领域，能够为服装设计CAD开辟一条新的途径，其经济效益、社会效益、学术意义都是十分明显的。我们早在1996年就应用CorelDRAW进行服装专业教学与生产的研究，下面就CorelDRAW在服装制图中的应用进行探讨。一、CorelDRAW服装制图的可行性分析：服装制图就是在图纸上，根据服装款式图和一定的比例、单位，绘制净缝服装裁剪图。并且对图纸进行数据标注、文字标注、经线方向标注，及其它需要的标注说明。裁剪图是系列服装图纸中最重要的图纸之一，无论手工绘制还是计算机绘制，都必须达到很高的精确度，满足服装生产的实际需要。CorelDRAW是目前世界上使用最广泛的平面设计软件，本软件提供了一张空白图纸，能够任意设置图纸规格，能够任意设置绘图比例，能够任意设置绘图单位，能够任意设置数据的精确度；本软件可以设置原点，可以测量尺度，可以设置辅助线；本软件的直线工具可以绘制图形，造型工具可以对直线进行任意曲线处理；变形工具可以精确的对图形、线条进行大小、移位、旋转、翻转等控制；属性工具可以对线条进行粗细、色彩、格式的控制；文本工具可以进行数据标注、文字标注等。因此CorelDRAW软件完全能够满足服装制图教学和生产的要求，利用CorelDRAW进行服装制图是可行的。并且还可以对现有图形进行复制、修改，为绘制新的裁剪图、为绘制样板图、推板图带来极大方便，大大提高制图效率。二、CorelDRAW图纸设置：服装制图首先需要进行图纸设置，在CorelDRAW中进行图纸设置非常方便。当打开一张空白图纸时，CorelDRAW界面上方会出现图纸属性栏(见图－1)，通过属性栏可以进行图纸设置。利用图纸规格下拉菜单，可以从中选择我们需要的图纸规格，如A0、A1、A2、A3、A4等；利图－1用图纸方向按钮，可以设置图纸为横向或纵向；利用单位下拉菜单可以设置绘图单位为毫米、厘米等；双击标尺可以打开一个选项活动窗口（见图－2），利用该窗口也可以设置绘图单位和其它设置，同时进一步点击编辑刻度按钮，可以打开一个绘图比例活动窗口（见图－3），利用该窗口可以进行绘图比例设置，我们可以通过下拉菜单选择现有的比例，或输入我们需要的比例，如第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页1:1、1:2、1:4、1:5、1:10、1:20、1:50、1:100等。比例的设置可以是任意的，不受现有比例限制。当图纸设置完成后，我们即可进行服装制图。图－2图－3三、CorelDRAW绘图辅助线的设置：设置辅助线之前，必须首先设置绘图原点，其方法是：鼠标按住横向标尺与纵向标尺交汇处的原点设置按钮，拖动至需要的图纸位置，放开鼠标，原点即处于当前的位置；利用任何服装制图方法及公式，计算出需要的制图数据；右键点击...
