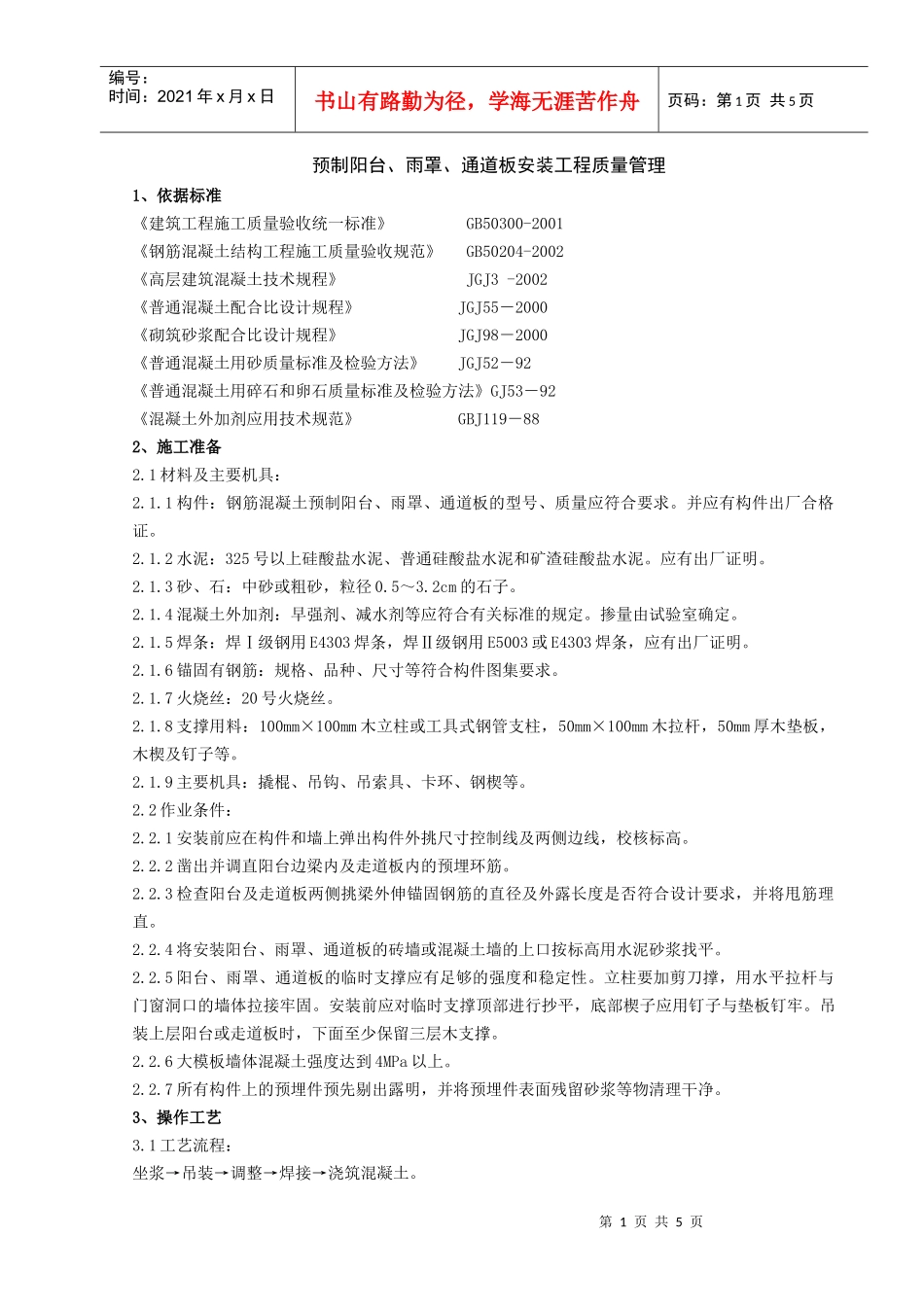

05-5 预制阳台、雨罩、通道板安装分项工程质量管理_第1页
1/5

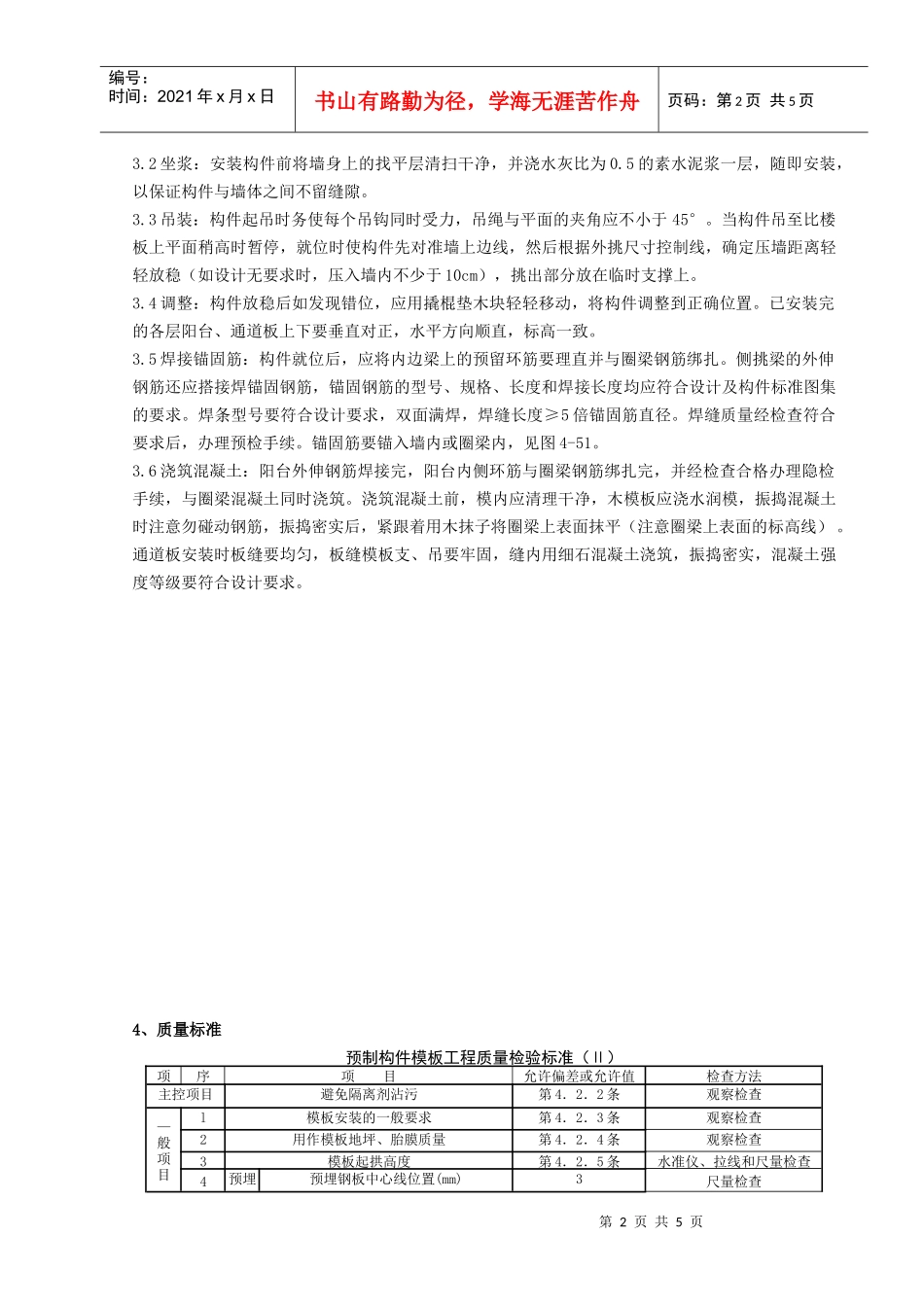

05-5 预制阳台、雨罩、通道板安装分项工程质量管理_第2页
2/5

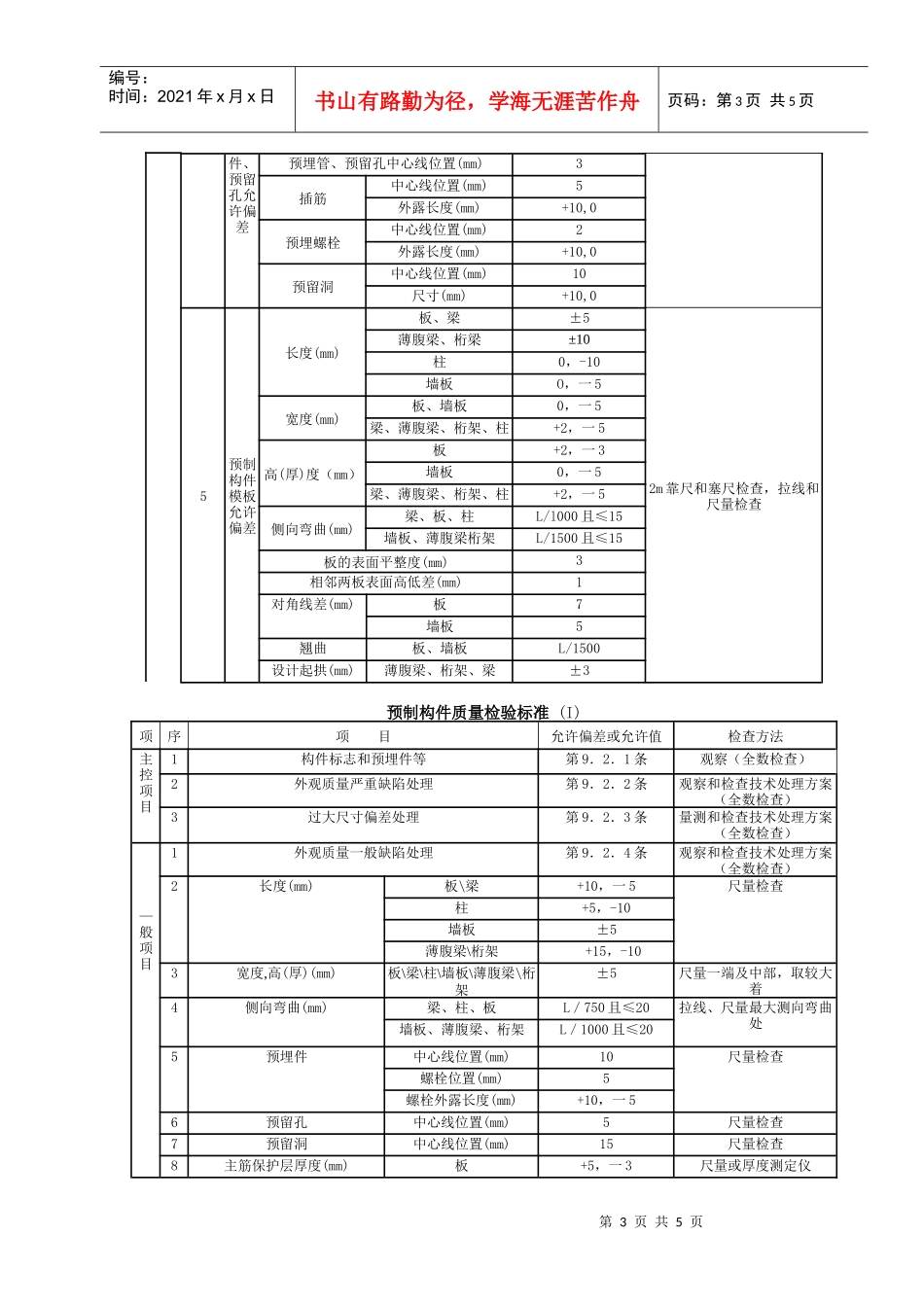

05-5 预制阳台、雨罩、通道板安装分项工程质量管理_第3页
3/5
第1页共5页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共5页预制阳台、雨罩、通道板安装工程质量管理1、依据标准《建筑工程施工质量验收统一标准》GB50300-2001《钢筋混凝土结构工程施工质量验收规范》GB50204-2002《高层建筑混凝土技术规程》JGJ3-2002《普通混凝土配合比设计规程》JGJ55-2000《砌筑砂浆配合比设计规程》JGJ98-2000《普通混凝土用砂质量标准及检验方法》JGJ52-92《普通混凝土用碎石和卵石质量标准及检验方法》GJ53-92《混凝土外加剂应用技术规范》GBJ119-882、施工准备2.1材料及主要机具:2.1.1构件:钢筋混凝土预制阳台、雨罩、通道板的型号、质量应符合要求。并应有构件出厂合格证。2.1.2水泥:325号以上硅酸盐水泥、普通硅酸盐水泥和矿渣硅酸盐水泥。应有出厂证明。2.1.3砂、石:中砂或粗砂,粒径0.5~3.2cm的石子。2.1.4混凝土外加剂:早强剂、减水剂等应符合有关标准的规定。掺量由试验室确定。2.1.5焊条:焊Ⅰ级钢用E4303焊条,焊Ⅱ级钢用E5003或E4303焊条,应有出厂证明。2.1.6锚固有钢筋:规格、品种、尺寸等符合构件图集要求。2.1.7火烧丝:20号火烧丝。2.1.8支撑用料:100mm×100mm木立柱或工具式钢管支柱,50mm×100mm木拉杆,50mm厚木垫板,木楔及钉子等。2.1.9主要机具:撬棍、吊钩、吊索具、卡环、钢楔等。2.2作业条件:2.2.1安装前应在构件和墙上弹出构件外挑尺寸控制线及两侧边线,校核标高。2.2.2凿出并调直阳台边梁内及走道板内的预埋环筋。2.2.3检查阳台及走道板两侧挑梁外伸锚固钢筋的直径及外露长度是否符合设计要求,并将甩筋理直。2.2.4将安装阳台、雨罩、通道板的砖墙或混凝土墙的上口按标高用水泥砂浆找平。2.2.5阳台、雨罩、通道板的临时支撑应有足够的强度和稳定性。立柱要加剪刀撑,用水平拉杆与门窗洞口的墙体拉接牢固。安装前应对临时支撑顶部进行抄平,底部楔子应用钉子与垫板钉牢。吊装上层阳台或走道板时,下面至少保留三层木支撑。2.2.6大模板墙体混凝土强度达到4MPa以上。2.2.7所有构件上的预埋件预先剔出露明,并将预埋件表面残留砂浆等物清理干净。3、操作工艺3.1工艺流程:坐浆→吊装→调整→焊接→浇筑混凝土。第2页共5页第1页共5页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共5页3.2坐浆:安装构件前将墙身上的找平层清扫干净,并浇水灰比为0.5的素水泥浆一层,随即安装,以保证构件与墙体之间不留缝隙。3.3吊装:构件起吊时务使每个吊钩同时受力,吊绳与平面的夹角应不小于45°。当构件吊至比楼板上平面稍高时暂停,就位时使构件先对准墙上边线,然后根据外挑尺寸控制线,确定压墙距离轻轻放稳(如设计无要求时,压入墙内不少于10cm),挑出部分放在临时支撑上。3.4调整:构件放稳后如发现错位,应用撬棍垫木块轻轻移动,将构件调整到正确位置。已安装完的各层阳台、通道板上下要垂直对正,水平方向顺直,标高一致。3.5焊接锚固筋:构件就位后,应将内边梁上的预留环筋要理直并与圈梁钢筋绑扎。侧挑梁的外伸钢筋还应搭接焊锚固钢筋,锚固钢筋的型号、规格、长度和焊接长度均应符合设计及构件标准图集的要求。焊条型号要符合设计要求,双面满焊,焊缝长度≥5倍锚固筋直径。焊缝质量经检查符合要求后,办理预检手续。锚固筋要锚入墙内或圈梁内,见图4-51。3.6浇筑混凝土:阳台外伸钢筋焊接完,阳台内侧环筋与圈梁钢筋绑扎完,并经检查合格办理隐检手续,与圈梁混凝土同时浇筑。浇筑混凝土前,模内应清理干净,木模板应浇水润模,振捣混凝土时注意勿碰动钢筋,振捣密实后,紧跟着用木抹子将圈梁上表面抹平(注意圈梁上表面的标高线)。通道板安装时板缝要均匀,板缝模板支、吊要牢固,缝内用细石混凝土浇筑,振捣密实,混凝土强度等级要符合设计要求。4、质量标准预制构件模板工程质量检验标准(Ⅱ)项序项目允许偏差或允许值检查方法主控项目避免隔离剂沾污第4.2.2条观察检查—般项目l模板安装的一般要求第4.2.3条观察检查2用作模板地坪、胎膜质量第4.2.4条观察检查3模板起拱高度第4.2.5条水准仪、拉线和尺量检查4预埋预埋钢板中心线位置(mm)3尺量检查第3...
