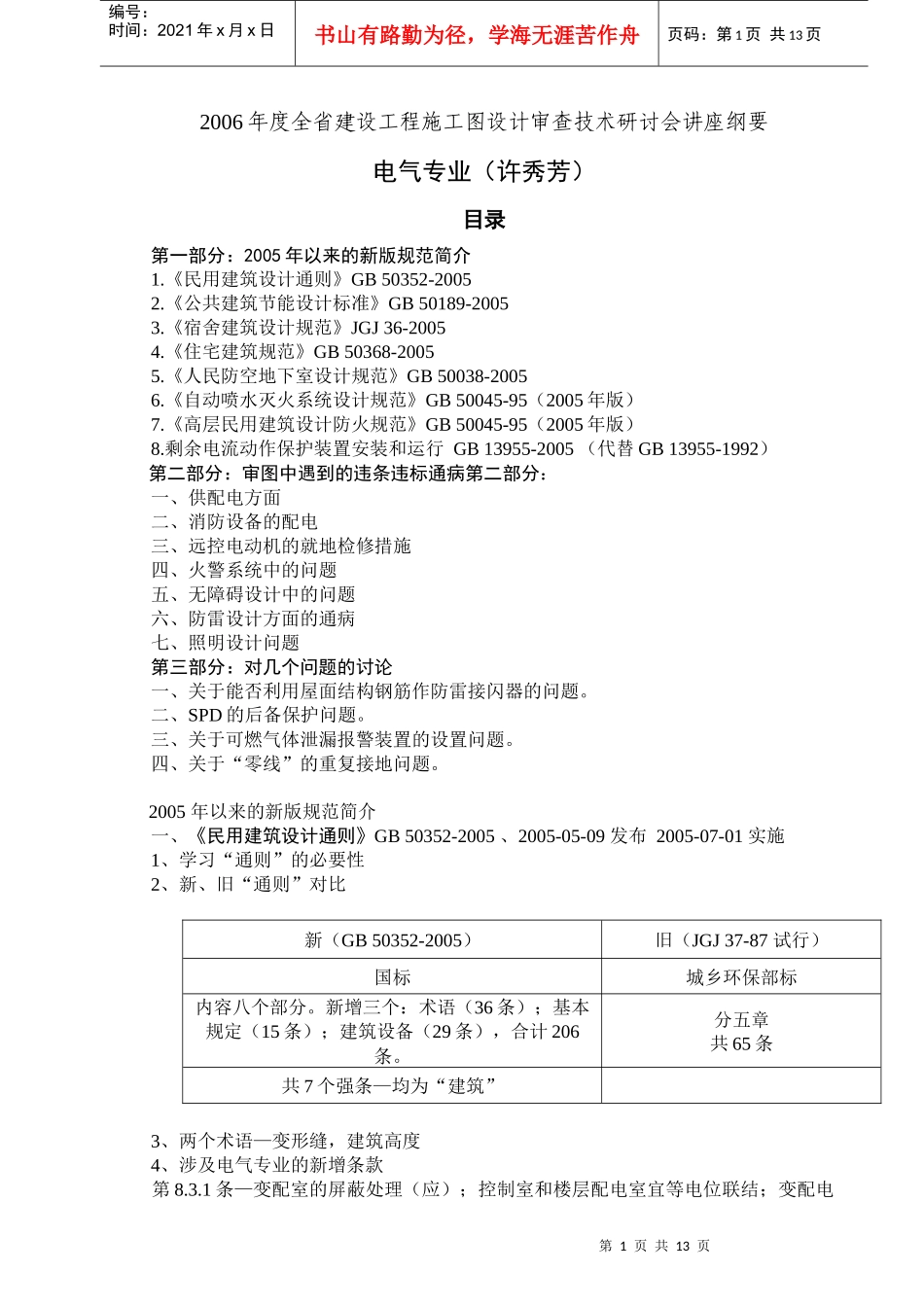

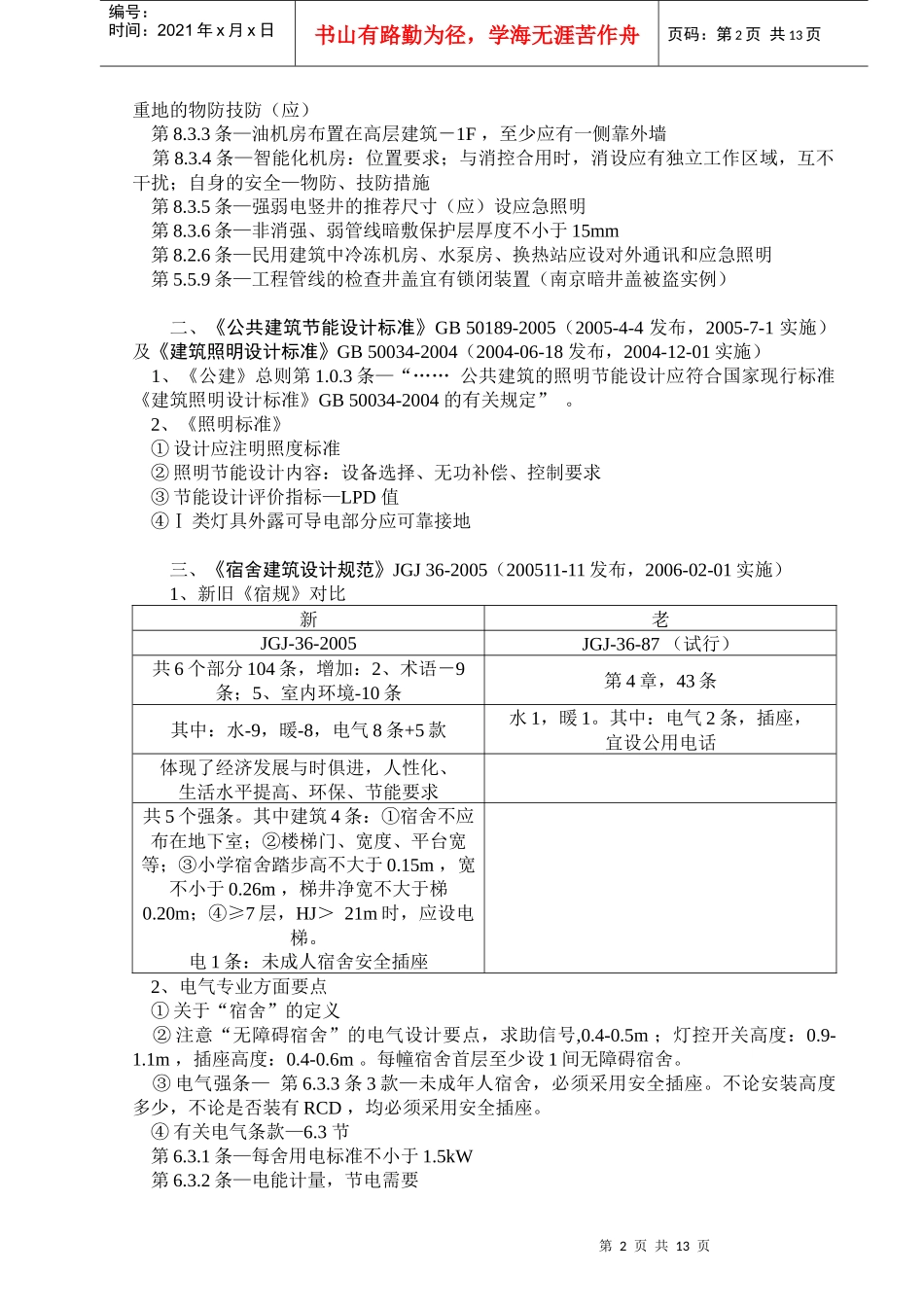

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页2006年度全省建设工程施工图设计审查技术研讨会讲座纲要电气专业（许秀芳）目录第一部分：2005年以来的新版规范简介1.《民用建筑设计通则》GB50352-20052.《公共建筑节能设计标准》GB50189-20053.《宿舍建筑设计规范》JGJ36-20054.《住宅建筑规范》GB50368-20055.《人民防空地下室设计规范》GB50038-20056.《自动喷水灭火系统设计规范》GB50045-95（2005年版）7.《高层民用建筑设计防火规范》GB50045-95（2005年版）8.剩余电流动作保护装置安装和运行GB13955-2005（代替GB13955-1992）第二部分：审图中遇到的违条违标通病第二部分：一、供配电方面二、消防设备的配电三、远控电动机的就地检修措施四、火警系统中的问题五、无障碍设计中的问题六、防雷设计方面的通病七、照明设计问题第三部分：对几个问题的讨论一、关于能否利用屋面结构钢筋作防雷接闪器的问题。二、SPD的后备保护问题。三、关于可燃气体泄漏报警装置的设置问题。四、关于“零线”的重复接地问题。2005年以来的新版规范简介一、《民用建筑设计通则》GB50352-2005、2005-05-09发布2005-07-01实施1、学习“通则”的必要性2、新、旧“通则”对比新（GB50352-2005）旧（JGJ37-87试行）国标城乡环保部标内容八个部分。新增三个：术语（36条）；基本规定（15条）；建筑设备（29条），合计206条。分五章共65条共7个强条—均为“建筑”3、两个术语—变形缝，建筑高度4、涉及电气专业的新增条款第8.3.1条—变配室的屏蔽处理（应）；控制室和楼层配电室宜等电位联结；变配电第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页重地的物防技防（应）第8.3.3条—油机房布置在高层建筑－1F，至少应有一侧靠外墙第8.3.4条—智能化机房：位置要求；与消控合用时，消设应有独立工作区域，互不干扰；自身的安全—物防、技防措施第8.3.5条—强弱电竖井的推荐尺寸（应）设应急照明第8.3.6条—非消强、弱管线暗敷保护层厚度不小于15mm第8.2.6条—民用建筑中冷冻机房、水泵房、换热站应设对外通讯和应急照明第5.5.9条—工程管线的检查井盖宜有锁闭装置（南京暗井盖被盗实例）二、《公共建筑节能设计标准》GB50189-2005（2005-4-4发布，2005-7-1实施）及《建筑照明设计标准》GB50034-2004（2004-06-18发布，2004-12-01实施）1、《公建》总则第1.0.3条—“……公共建筑的照明节能设计应符合国家现行标准《建筑照明设计标准》GB50034-2004的有关规定”。2、《照明标准》①设计应注明照度标准②照明节能设计内容：设备选择、无功补偿、控制要求③节能设计评价指标—LPD值④Ⅰ类灯具外露可导电部分应可靠接地三、《宿舍建筑设计规范》JGJ36-2005（200511-11发布，2006-02-01实施）1、新旧《宿规》对比新老JGJ-36-2005JGJ-36-87（试行）共6个部分104条，增加：2、术语－9条；5、室内环境-10条第4章，43条其中：水-9，暖-8，电气8条+5款水1，暖1。其中：电气2条，插座，宜设公用电话体现了经济发展与时俱进，人性化、生活水平提高、环保、节能要求共5个强条。其中建筑4条：①宿舍不应布在地下室；②楼梯门、宽度、平台宽等；③小学宿舍踏步高不大于0.15m，宽不小于0.26m，梯井净宽不大于梯0.20m；④≥7层，HJ＞21m时，应设电梯。电1条：未成人宿舍安全插座2、电气专业方面要点①关于“宿舍”的定义②注意“无障碍宿舍”的电气设计要点，求助信号,0.4-0.5m；灯控开关高度：0.9-1.1m，插座高度：0.4-0.6m。每幢宿舍首层至少设1间无障碍宿舍。③电气强条—第6.3.3条3款—未成年人宿舍，必须采用安全插座。不论安装高度多少，不论是否装有RCD，均必须采用安全插座。④有关电气条款—6.3节第6.3.1条—每舍用电标准不小于1.5kW第6.3.2条—电能计量，节电需要第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页第6.3.3条—五条安全措施：接地和MEB；插座RCD；安全插座问题；卫生间LEB；住户断路器第6.3.4条—插座数量第6.3.5条—电话第6.3.6条—CATV第6.3.7条—电脑网...
