服务中心、食堂施工组织设计VIP免费

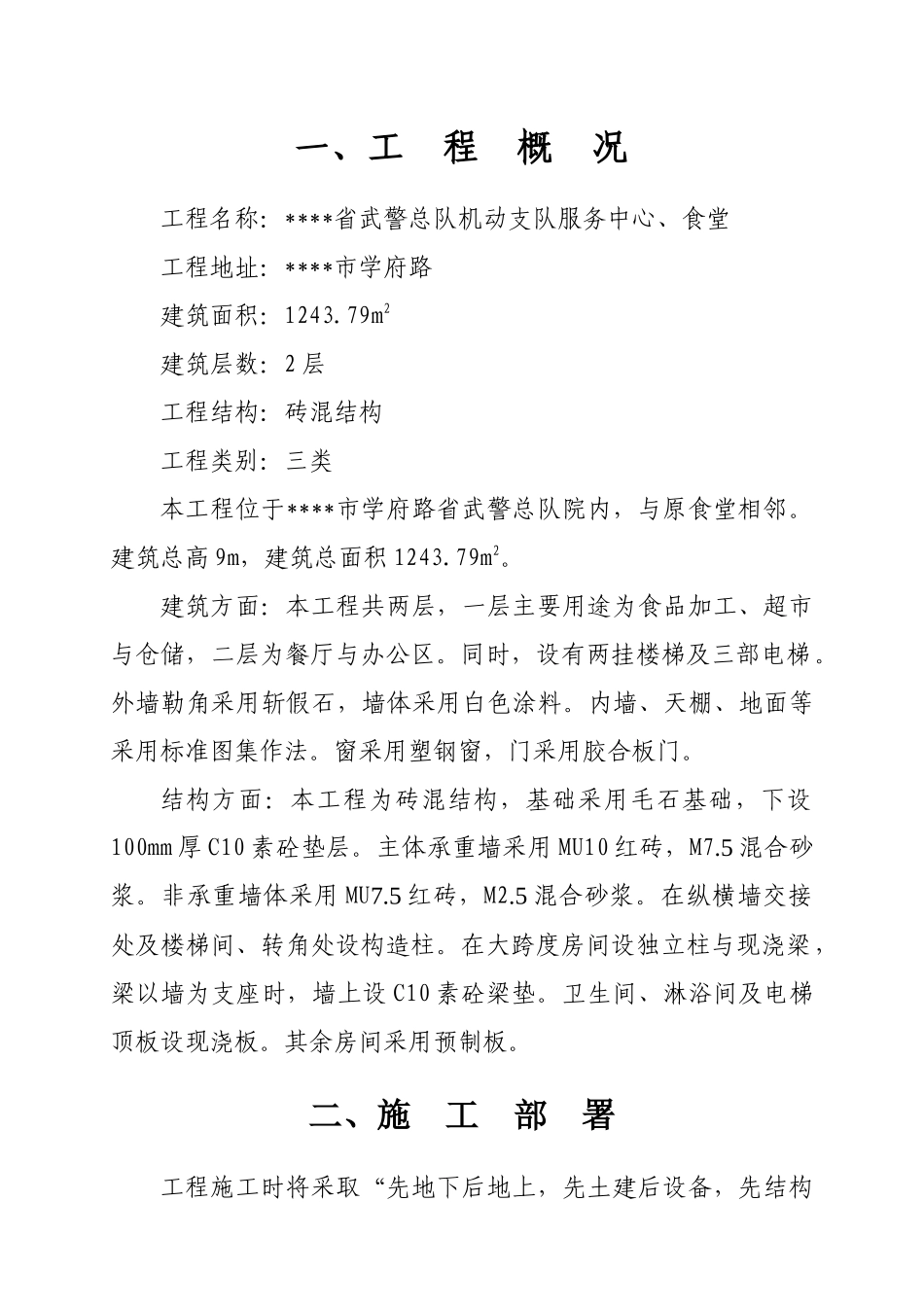

一、工程概况工程名称：****省武警总队机动支队服务中心、食堂工程地址：****市学府路建筑面积：1243.79m2建筑层数：2层工程结构：砖混结构工程类别：三类本工程位于****市学府路省武警总队院内，与原食堂相邻。建筑总高9m，建筑总面积1243.79m2。建筑方面：本工程共两层，一层主要用途为食品加工、超市与仓储，二层为餐厅与办公区。同时，设有两挂楼梯及三部电梯。外墙勒角采用斩假石，墙体采用白色涂料。内墙、天棚、地面等采用标准图集作法。窗采用塑钢窗，门采用胶合板门。结构方面：本工程为砖混结构，基础采用毛石基础，下设100mm厚C10素砼垫层。主体承重墙采用MU10红砖，M7.5混合砂浆。非承重墙体采用MU7.5红砖，M2.5混合砂浆。在纵横墙交接处及楼梯间、转角处设构造柱。在大跨度房间设独立柱与现浇梁，梁以墙为支座时，墙上设C10素砼梁垫。卫生间、淋浴间及电梯顶板设现浇板。其余房间采用预制板。二、施工部署工程施工时将采取“先地下后地上，先土建后设备，先结构后装修”的施工部署程序，进行同步流水施工，严格执行基本建设程序。基础阶段的施工顺序：挖土——垫层——毛石基础主体阶段的施工顺序：以墙体砌筑为主进行流水施工，现浇梁、板及现浇圈梁和雨蓬、楼梯与墙体砌筑穿插进行。屋面、装修阶段的施工顺序：屋面按保温层、找平层、防水层施工依次进行。装修工程分为室内装修与室外装修。采取内外同时进行。三、施工组织机构（见附图）四、施工现场平面布置图（见附图）五、施工准备（一）施工现场准备：在工程施工范围内，根据原有建筑物情况进行测量定位，按布置图使用激光经纬仪进行平面及标高控制。同时拆除旧有障碍物并由原有的水电干线中接出施工所需临时水电。（二）资源需要量计划：1、劳动力调配计划：根据工程规模及工程的特殊情况，选择一定数量的施工质量好、进度快、素质高的工人进场。具体进场时间及人数待定。2、材料进场：对设计图纸进行详细核算，提出材料计划，根据施工情况，提前通知进场数量、品种，由公司材料处组织进场，确保材料供应及时。钢模板、钢管、木方等根据施工需要有计划地组织进场存放，以备使用。现场暂设：（1）宿舍、办公室、仓库（由甲方提供）（2）搅拌机棚，卷扬机棚各一座（3）半成品及器材堆放棚（三）技术资料准备：（1）施工前应做好各级技术交底，对工程的技术质量要求进行详细交底，做到人人心中有数，严格按程序和施工规范及技术要求施工。（2）施工人员应做好修整钢筋、浇筑砼指挥、搓抹、计量等人员的组织安排，做到各项工作都能及时配合。（3）施工原材料及机具要按计划进场储备。（4）施工前，按照所给基准点做好测量标准桩和水准点，并打桩钉木板保护。六、主要分部、分项工程施工方法（一）测量放线本工程采用北京光学仪器厂生产的DJJL—2型（光学）激光经纬仪，具有水平角、竖向角测量功能。根据首层平面图所注的，原有建筑与拟建建筑的已知尺寸、轴线关系，测量步骤如下：1、在原有建筑的轴墙外皮取任意两点向外量出600mm，取点X、Y，连接X、Y并向拟建建筑方向延长，直线X、Y至原有建筑，拟建建筑的轴尺寸为600+25+370=995mm。在原有建筑平行拟建建筑轴的外墙皮取任意两点向外量出490，取点X1、Y1，连接X1、Y1并向X1方向延长。此线为拟建建筑的轴，直线XY、X1Y1延长线的交点为0，做为拟建建筑测量放线的控制点。2、将仪器安置于0点，调平对中，使仪器达到测量要求的精度。转动仪器照准部，望远镜对准X点锁住目标。调动仪器与水平角测量有关的螺旋、手轮，使仪器处于水平角测量的状态，将读数显微镜内的度、分、秒读数调至为000"º´，经检验符合要求的精度，然后盘左或盘右1800000"º´，地面定一点Z（点X经过点Y、0至Z点为180º水平角该线为拟建工程的控制线）。然后顺经纬方向分别量出19.80m、37.80m定点为m、N。3、将仪器转向X点，重新检验目标及度盘读数，然后盘左2700000"º´或盘右900000"º´，视线与地面X1点完全吻合，符合测量的要求，顺经纬方向量出13.50m定地面点P。然后盘左或盘右1800000"º´地面定一点Z1（点X1经过点Y1、O至Z1点为180º水平角为拟建建筑的轴为控制轴）。4、将仪器分别安置...
