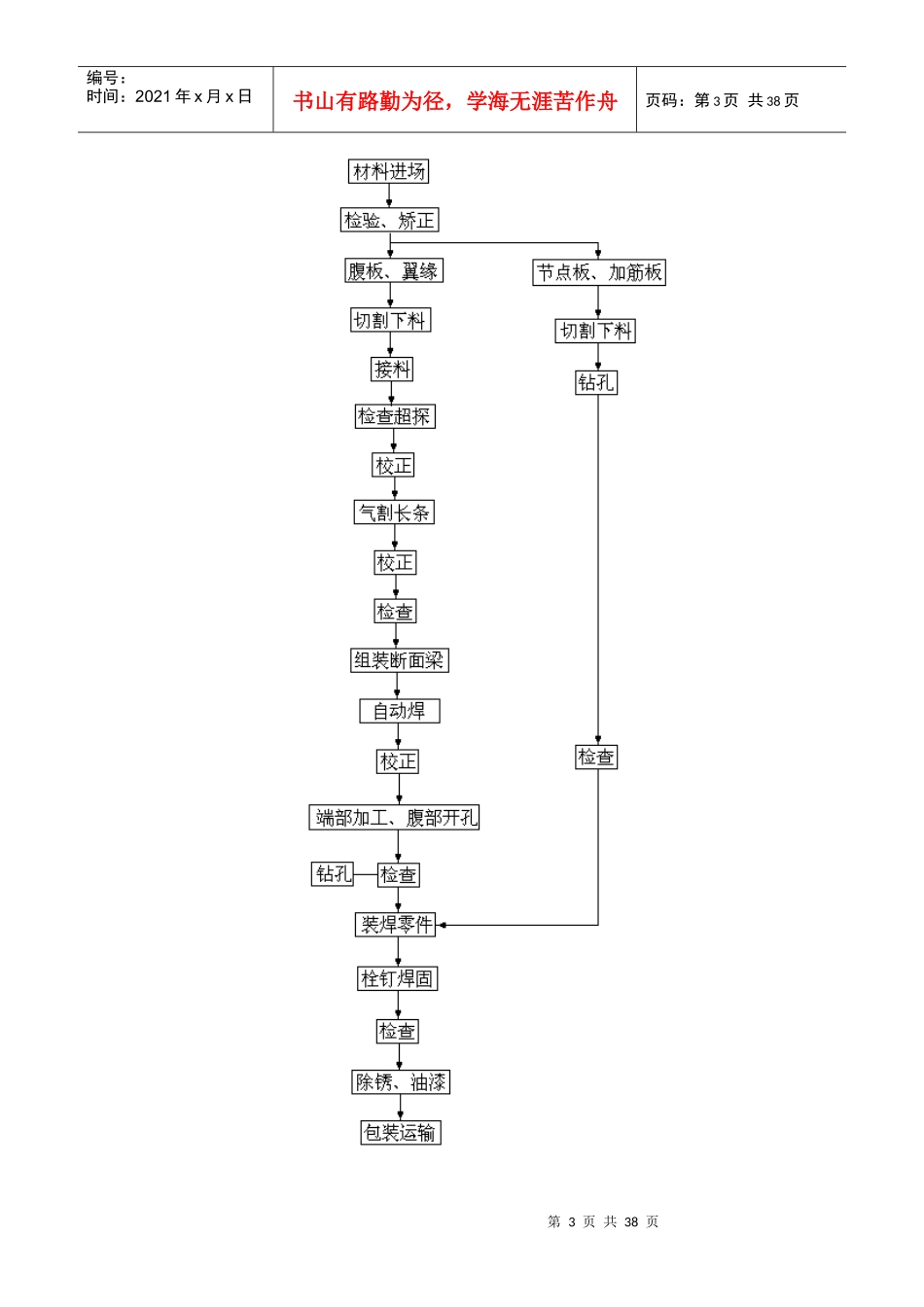

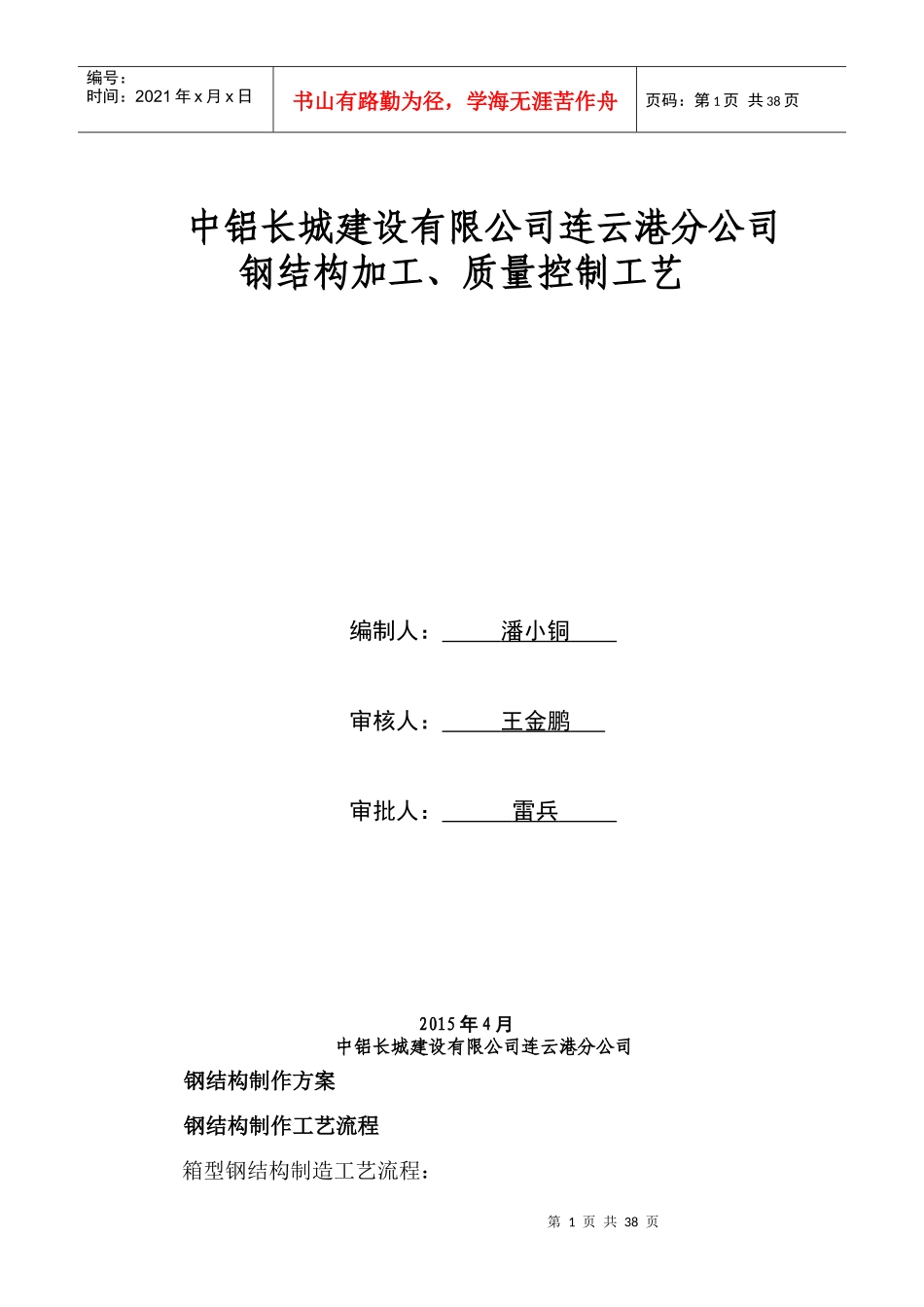

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页中铝长城建设有限公司连云港分公司钢结构加工、质量控制工艺编制人：潘小铜审核人：王金鹏审批人：雷兵2015年4月中铝长城建设有限公司连云港分公司钢结构制作方案钢结构制作工艺流程箱型钢结构制造工艺流程：第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页H型钢梁制造工艺流程：第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页第4页共38页第3页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页材料进场材料进场前应进行检验。检验过程包括材质证明及材料标识和材料允许偏差的检验。材料检验合格后方可投入使用。当钢材表面有锈蚀，麻点或划痕等缺陷时，其深度不得大于该钢材厚度负偏差值1/2，否则不得使用。钢材矫正:可用机械方法或火焰矫正，火焰矫正温度不可超过650℃，并严禁强制降温。钢材矫正后的表面不应有明显的划痕，划痕深度不得大于0.5mm。钢材矫正后的允许偏差序号项目允许偏差mm1钢板的局部不平度t≤141.5T＞141.02型钢弯曲矢高L/1000且不应大于5.03角钢肢的垂直度b/100双肢栓接角钢的角度不得大于90°4槽钢翼缘对腹板的垂直度b/805工字钢、H型钢翼缘对腹板的垂直度b/100且不大于2.0注：t-钢板厚度，L-钢材长度，b-型钢翼缘宽度放样号料本工程放样采用的计量器具应经计量检测单位检测合格后方可使用。第5页共38页第4页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共38页在计算机上对节点进行1：1放样，放样时应根据设计图确定各构件的实际尺寸。人工放样在平整的放样平台上进行，凡放大样的构件，应以1:1的比例放出实样。放样工作完成后，对所放大样和样板进行自检，无误后报质检员进行检验。号料前必须核实所用钢材与设计图纸相符，钢材材质必须符合相关规范要求；如有代料应有代料通知单；做到专料专用。严格按照材料使用部位表进行号料，避免长料短用，宽料窄用。在施工过程中，无论划线号料、气焊、还是铆工等工序都必须认真检查钢材是否有重皮、裂纹等缺陷，如发现应及时会同技术人员及检查人员研究处理。号料时长度和宽度方向必须留焊接切割收缩量。号料时，H形和箱形截面的翼板及腹板焊缝不能设置在同一截面上，应相互错开200mm以上，并与隔板错开200mm以上。接料尽量采用大板接料形式。钢管接料，壁厚大于等于6mm时管接料应开坡口。壁厚小于6mm时可不开坡口。下料阶段不得采用人工修补的方法修正切割完的钢管。接料坡口形式：钢板接料坡口形式：第6页共38页第5页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共38页钢管对接：采用全焊透对接焊缝，坡口形式如下：先用小直径焊条E5016底进行打底焊，然后用CO2气体保护焊施焊，对接焊缝必须焊透。H型钢的盖板及腹板下料用计算机编程，在数控切割机上进行切割加工。号料必须注明坡口的角度和钝边方向。号料允许偏差项目允许偏差mm零件外形尺寸+1.0孔距+0.5基准线+0.5对角线差1.0加工样板的角度+20'第7页共38页第6页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共38页切割切割时对于板材采用火焰切割，对于H型钢等可采用卧式双柱双缸龙门带锯床或H型钢切割机切割下料。切割时必须预留焊接及切割收缩余量。火焰切割气体的要求：氧气：气割用氧气纯度应在99.5%以上，并有厂家产品合格证且符合国家标准。乙炔气：用乙炔气纯度应在96.5%以上，并有厂家产品合格证且符合国家标准。丙烷类气体：切割用丙烷纯度在98%以上，并有厂家产品合格证且符合国家标准。气割注意事项清除切割线两侧50mm范围内的铁锈、油污。避免由于铁锈污物等在受热时发生飞溅物堵塞割咀熄火而造成切割边缘的缺陷。切割后断口上不得有裂纹，并应清除边缘上的熔瘤和飞溅。切割后钢板不得有分层。发现分层要作出标识，并向技术部门报告处理。切割中割咀的芯距工件表面高度不宜超过10mm。割咀喷出的火焰应符合下列要求：喷出的纯氧气...
