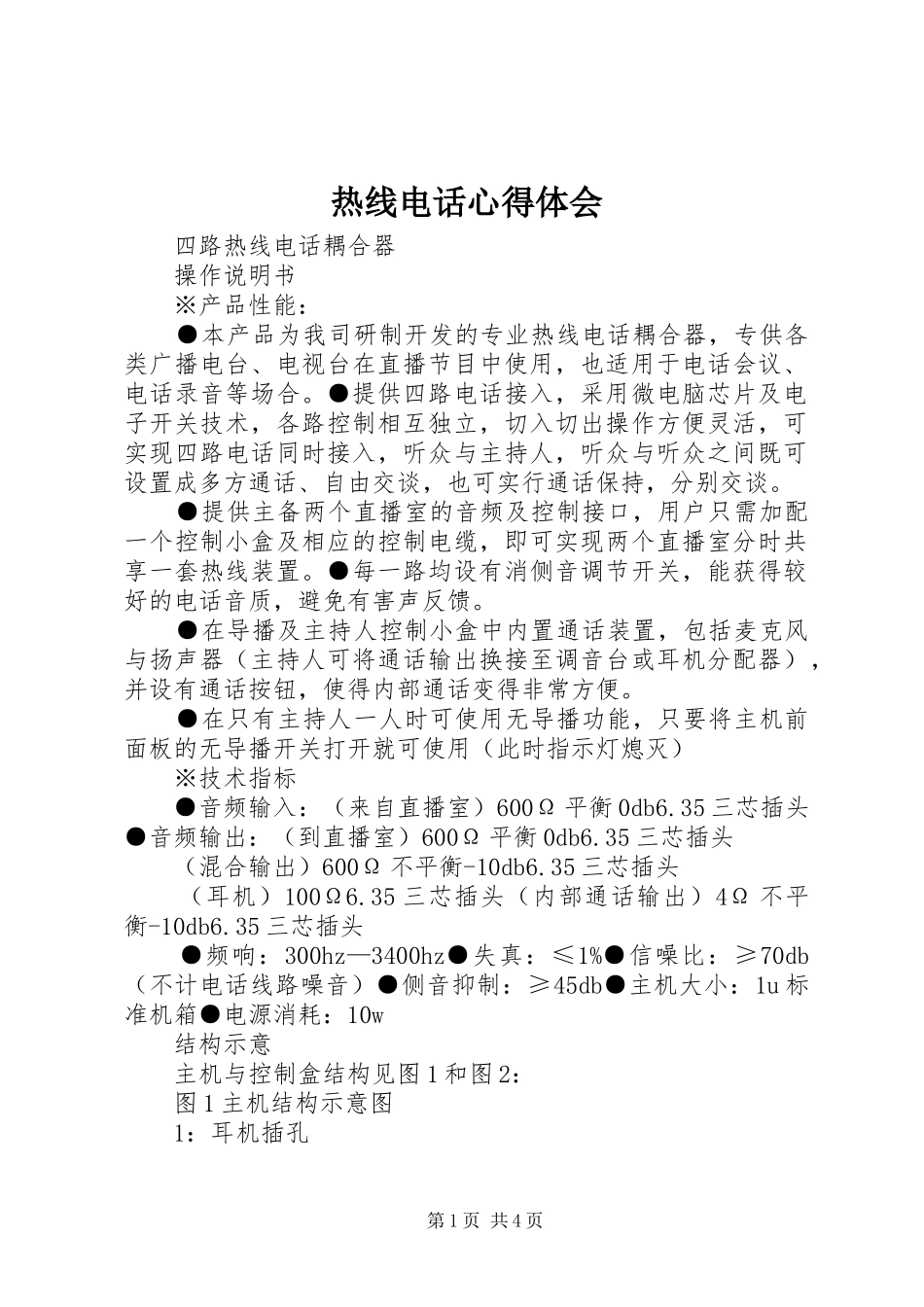

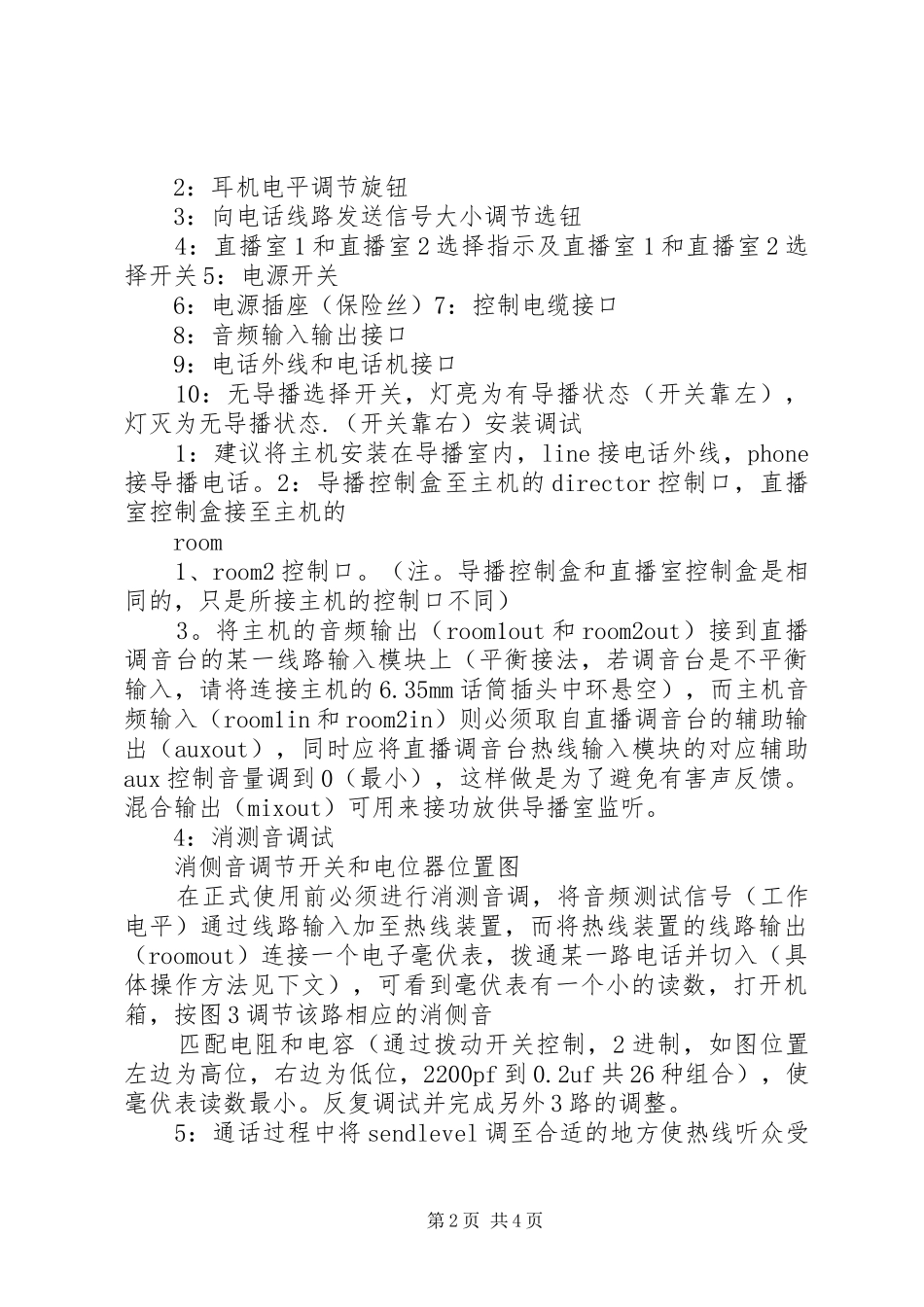

热线电话心得体会四路热线电话耦合器操作说明书※产品性能:●本产品为我司研制开发的专业热线电话耦合器,专供各类广播电台、电视台在直播节目中使用,也适用于电话会议、电话录音等场合。●提供四路电话接入,采用微电脑芯片及电子开关技术,各路控制相互独立,切入切出操作方便灵活,可实现四路电话同时接入,听众与主持人,听众与听众之间既可设置成多方通话、自由交谈,也可实行通话保持,分别交谈。●提供主备两个直播室的音频及控制接口,用户只需加配一个控制小盒及相应的控制电缆,即可实现两个直播室分时共享一套热线装置。●每一路均设有消侧音调节开关,能获得较好的电话音质,避免有害声反馈。●在导播及主持人控制小盒中内置通话装置,包括麦克风与扬声器(主持人可将通话输出换接至调音台或耳机分配器),并设有通话按钮,使得内部通话变得非常方便。●在只有主持人一人时可使用无导播功能,只要将主机前面板的无导播开关打开就可使用(此时指示灯熄灭)※技术指标●音频输入:(来自直播室)600Ω平衡0db6.35三芯插头●音频输出:(到直播室)600Ω平衡0db6.35三芯插头(混合输出)600Ω不平衡-10db6.35三芯插头(耳机)100Ω6.35三芯插头(内部通话输出)4Ω不平衡-10db6.35三芯插头●频响:300hz—3400hz●失真:≤1%●信噪比:≥70db(不计电话线路噪音)●侧音抑制:≥45db●主机大小:1u标准机箱●电源消耗:10w结构示意主机与控制盒结构见图1和图2:图1主机结构示意图1:耳机插孔第1页共4页2:耳机电平调节旋钮3:向电话线路发送信号大小调节选钮4:直播室1和直播室2选择指示及直播室1和直播室2选择开关5:电源开关6:电源插座(保险丝)7:控制电缆接口8:音频输入输出接口9:电话外线和电话机接口10:无导播选择开关,灯亮为有导播状态(开关靠左),灯灭为无导播状态.(开关靠右)安装调试1:建议将主机安装在导播室内,line接电话外线,phone接导播电话。2:导播控制盒至主机的director控制口,直播室控制盒接至主机的room1、room2控制口。(注。导播控制盒和直播室控制盒是相同的,只是所接主机的控制口不同)3。将主机的音频输出(room1out和room2out)接到直播调音台的某一线路输入模块上(平衡接法,若调音台是不平衡输入,请将连接主机的6.35mm话筒插头中环悬空),而主机音频输入(room1in和room2in)则必须取自直播调音台的辅助输出(auxout),同时应将直播调音台热线输入模块的对应辅助aux控制音量调到0(最小),这样做是为了避免有害声反馈。混合输出(mixout)可用来接功放供导播室监听。4:消测音调试消侧音调节开关和电位器位置图在正式使用前必须进行消测音调,将音频测试信号(工作电平)通过线路输入加至热线装置,而将热线装置的线路输出(roomout)连接一个电子毫伏表,拨通某一路电话并切入(具体操作方法见下文),可看到毫伏表有一个小的读数,打开机箱,按图3调节该路相应的消侧音匹配电阻和电容(通过拨动开关控制,2进制,如图位置左边为高位,右边为低位,2200pf到0.2uf共26种组合),使毫伏表读数最小。反复调试并完成另外3路的调整。5:通话过程中将sendlevel调至合适的地方使热线听众受第2页共4页话音量适中。6:内部通话的安装与调整:导播控制盒和直播室控制盒安装后就可使用内部通话,使用方法:按住“talk”按钮,对着话筒讲话,对方即可听到,扬声器音量调节可通过上方小孔(speechlevel)插入螺丝刀微调实现;在直播室中,扬声器不能发声,可在后面板插入6.35两芯插头(单声道),将扬声器信号引至调音台或耳机分配器,通过耳机监听。操作方法:●来电:当某路有电话打入时,该路电话机振铃,导播控制盒上相应的发光管会闪亮,表示有电话打入,导播可接听这一路电话.●候播:当导播接听电话后决定切入该路时,只要按一下控制盒上相应这一路的按钮,绿灯亮,此时,热线听众可听到节目实况,但暂时还不能参与节目.若导播欲将某路退出候播状态时,只需按一下,绿灯熄灭,即退出候播状态.●播出:主持人根据直播控制盒上绿灯的指示,按一下相应的按钮,绿灯变红灯,热线听众开始参与节目.●退出:当通话结束后,主持人再...
