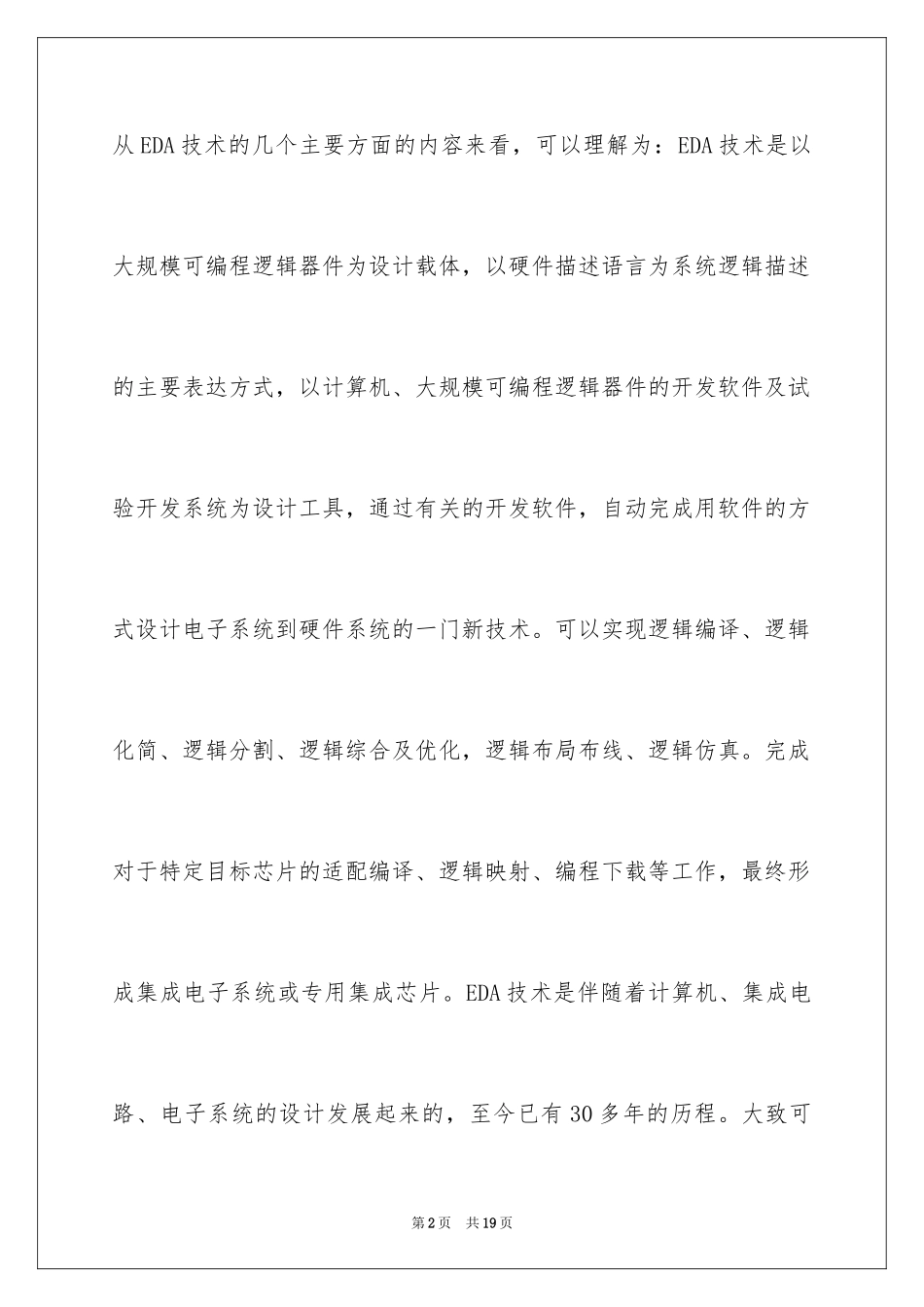

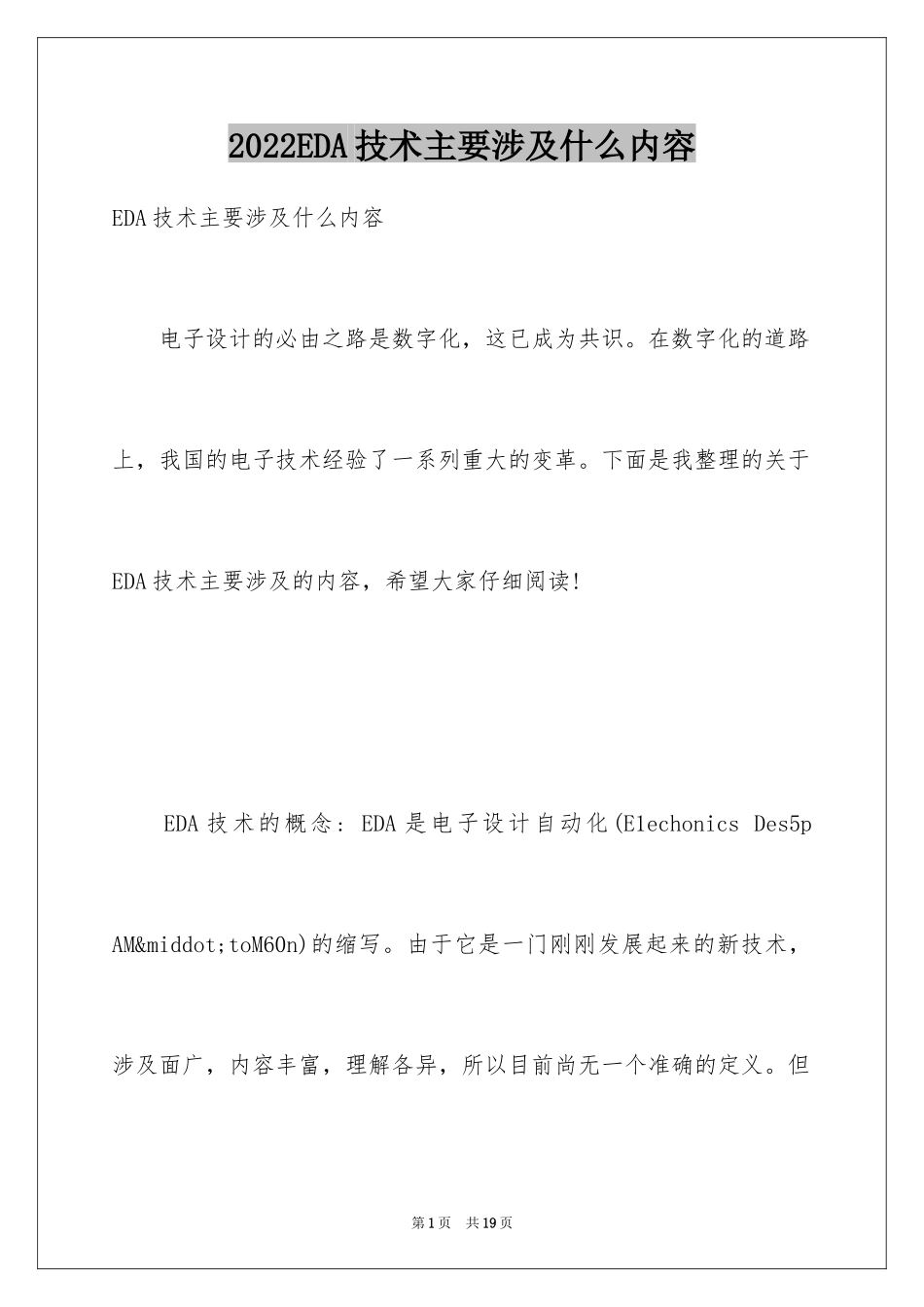

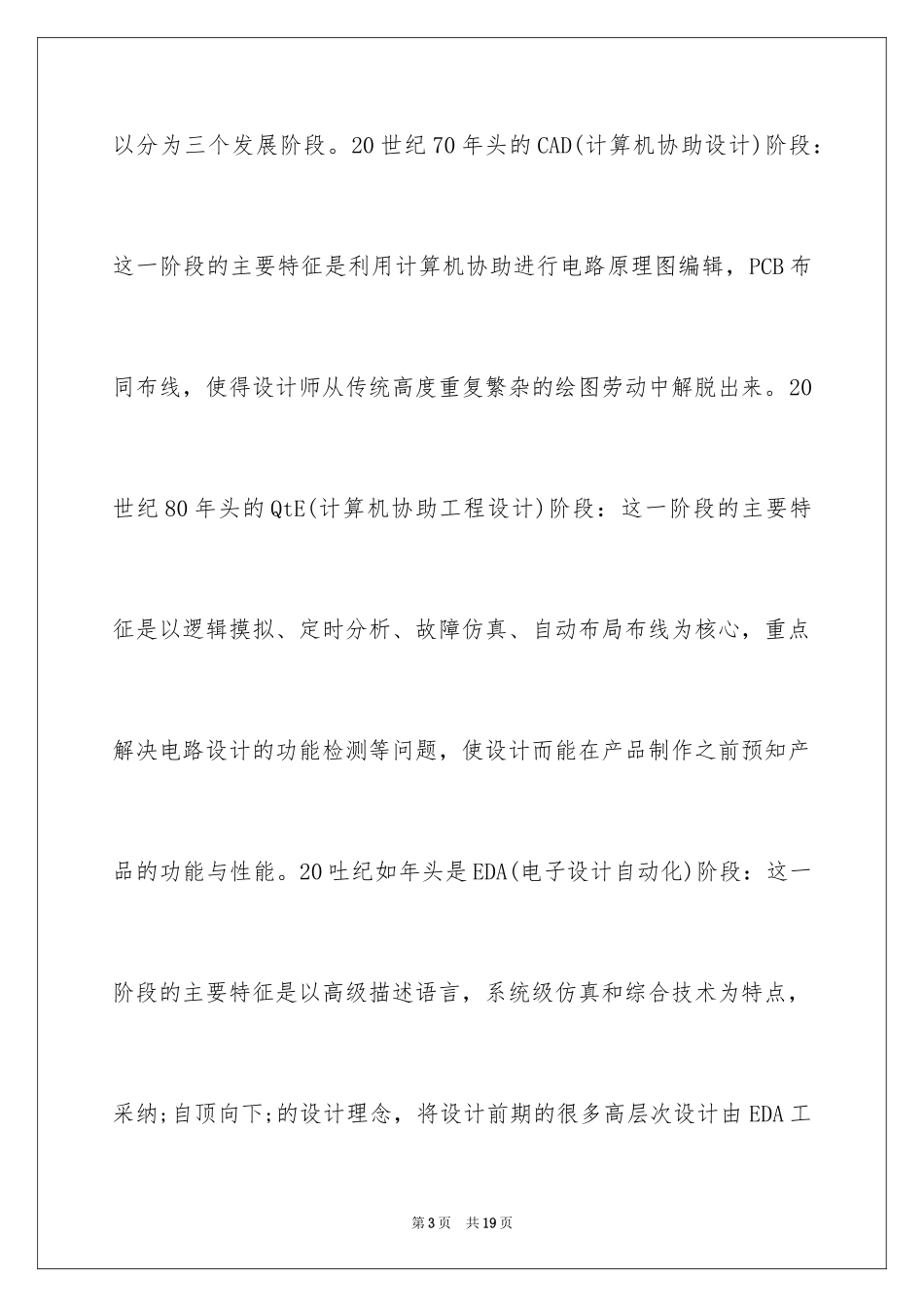

2022EDA技术主要涉及什么内容EDA技术主要涉及什么内容电子设计的必由之路是数字化，这已成为共识。在数字化的道路上，我国的电子技术经验了一系列重大的变革。下面是我整理的关于EDA技术主要涉及的内容，希望大家仔细阅读!EDA技术的概念:EDA是电子设计自动化(E1echonicsDes5pAM·toM60n)的缩写。由于它是一门刚刚发展起来的新技术，涉及面广，内容丰富，理解各异，所以目前尚无一个准确的定义。但第1页共19页从EDA技术的几个主要方面的内容来看，可以理解为：EDA技术是以大规模可编程逻辑器件为设计载体，以硬件描述语言为系统逻辑描述的主要表达方式，以计算机、大规模可编程逻辑器件的开发软件及试验开发系统为设计工具，通过有关的开发软件，自动完成用软件的方式设计电子系统到硬件系统的一门新技术。可以实现逻辑编译、逻辑化简、逻辑分割、逻辑综合及优化，逻辑布局布线、逻辑仿真。完成对于特定目标芯片的适配编译、逻辑映射、编程下载等工作，最终形成集成电子系统或专用集成芯片。EDA技术是伴随着计算机、集成电路、电子系统的设计发展起来的，至今已有30多年的历程。大致可第2页共19页以分为三个发展阶段。20世纪70年头的CAD(计算机协助设计)阶段：这一阶段的主要特征是利用计算机协助进行电路原理图编辑，PCB布同布线，使得设计师从传统高度重复繁杂的绘图劳动中解脱出来。20世纪80年头的QtE(计算机协助工程设计)阶段：这一阶段的主要特征是以逻辑摸拟、定时分析、故障仿真、自动布局布线为核心，重点解决电路设计的功能检测等问题，使设计而能在产品制作之前预知产品的功能与性能。20吐纪如年头是EDA(电子设计自动化)阶段：这一阶段的主要特征是以高级描述语言，系统级仿真和综合技术为特点，采纳;自顶向下;的设计理念，将设计前期的很多高层次设计由EDA工第3页共19页具来完成。EDA是电子技术设计自动化，也就是能够帮助人们设计电子电路或系统的软件工具。该工具可以在电子产品的各个设计阶段发挥作用，使设计更困难的电路和系统成为可能。在原理图设计阶段，可以运用EDA中的仿真工具论证设计的正确性;在芯片设计阶段，可以运用EDA中的芯片设计工具设计制作芯片的版在电路板设计阶段，可以运用EDA中电路板设计工具设计多层电路板。特殊是支持硬件描述语言的EDA工具的出现，使困难数字系统设计自动化成为可能，只要用硬件描述语言将数字系统的行为描述正确，就可以进行该数字系统的芯片设计与制造。有专家认为，21世纪将是四A技术的高速发第4页共19页展期，EDA技术将是对21世纪产生重大影响的十大技术之一。EDA技术的基本特征:EDA代表了当今电子设计技术的最新发展方向，利用EDA工具，电子设计师可以从概念、算法、协议等起先设计电子系统，大量工作可以通过计算机完成，并可以将电子产品从电路设计、性能分析到设计出IC版图或PCB版图的整个过程在汁算机上自动处理完成。设计者采纳的设计方法是一种高层次的;自顶向下;的全新设计方法，这种设汁方法首先从系统设计人手，在顶层进行功能方框图的划分和结构设计。在方框图一级进行仿真、.并用硬件描述语言对高层次的系统行为进行描述，在系统一级进行驶证。然后，用第5页共19页综合优化工具生成详细门电路的网络表，其对应的物理实现级可以是印刷电路板或专用集成电路(ASIC)。设计者的工作仅限于利用软件的方式，即利用硬件描述语言和EDA软件来完成对系统硬件功能的实现。由于设计的主要仿真和调试过程是在高层次上完成的，这既有利于早期发觉结构设计上的错误，避开设计工作的奢侈，又削减了逻辑功能仿真的工作量，提高了设计的一次性胜利率。由于现代电子产品的困难度和集成度的日益提高，一般分别的中小规模集成电路组合已不能满意要求，电路设计逐步地从中小规模芯片转为大规模、超大规模芯片，具有高速度、高集成度、低功耗的可编程朋IC器件已蓬勃发第6页共19页展起来。在EDA技术中所用的大规模、超大规模芯片被称为可编程ASIC芯片，这些可编程逻辑器件自70年头以来，经验了CPm、IzPGA、CPLD、FPGA几个发展阶段，其中CPm(困难可编程逻辑器件)/IzPGA(现场可编程逻辑器件)肩高密度可编程逻辑器件，目前集成度已高达200...
