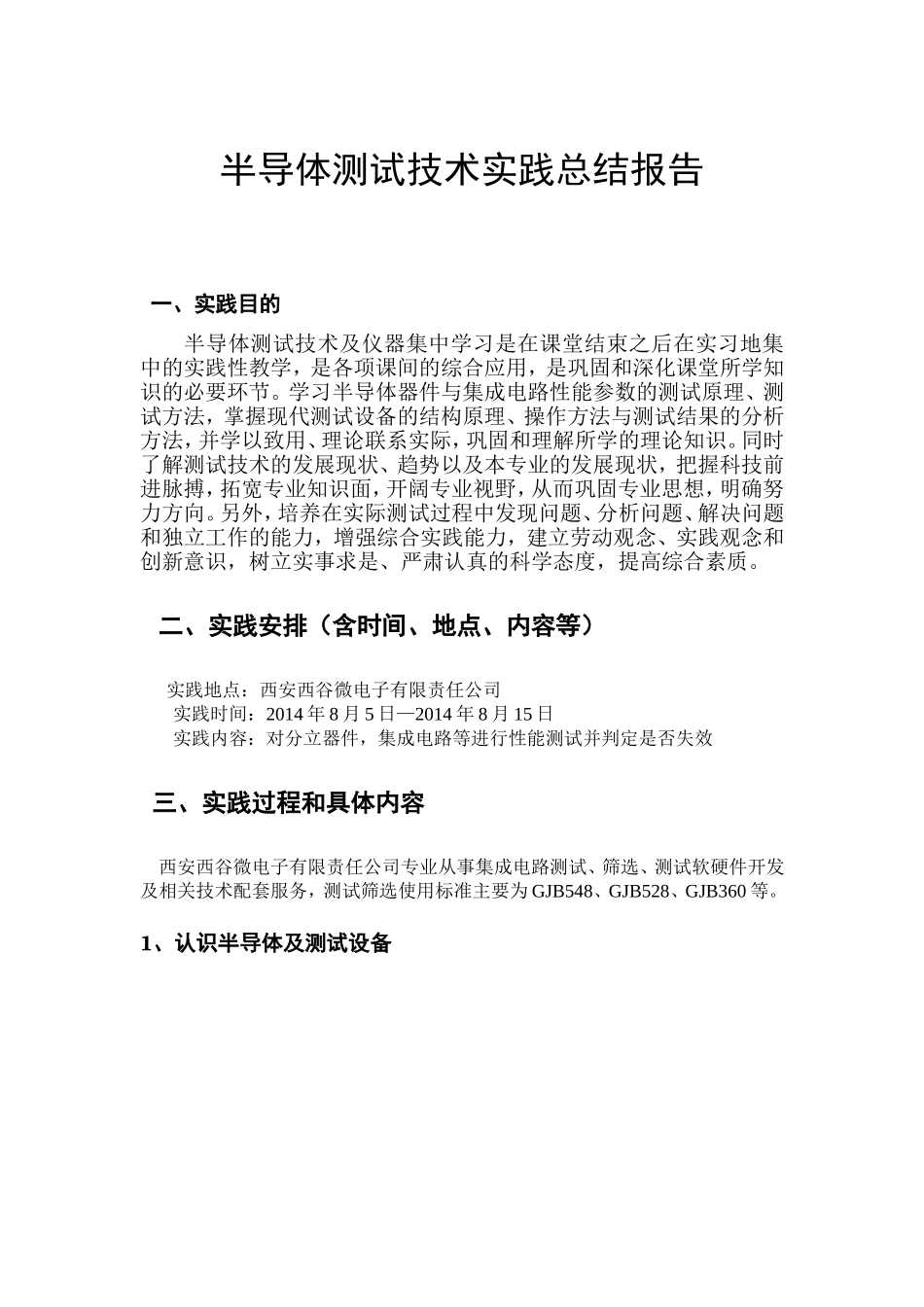

半导体测试技术实践总结报告一、实践目的半导体测试技术及仪器集中学习是在课堂结束之后在实习地集中的实践性教学,是各项课间的综合应用,是巩固和深化课堂所学知识的必要环节
学习半导体器件与集成电路性能参数的测试原理、测试方法,掌握现代测试设备的结构原理、操作方法与测试结果的分析方法,并学以致用、理论联系实际,巩固和理解所学的理论知识
同时了解测试技术的发展现状、趋势以及本专业的发展现状,把握科技前进脉搏,拓宽专业知识面,开阔专业视野,从而巩固专业思想,明确努力方向
另外,培养在实际测试过程中发现问题、分析问题、解决问题和独立工作的能力,增强综合实践能力,建立劳动观念、实践观念和创新意识,树立实事求是、严肃认真的科学态度,提高综合素质
二、实践安排(含时间、地点、内容等)实践地点:西安西谷微电子有限责任公司实践时间:2014年8月5日—2014年8月15日实践内容:对分立器件,集成电路等进行性能测试并判定是否失效三、实践过程和具体内容西安西谷微电子有限责任公司专业从事集成电路测试、筛选、测试软硬件开发及相关技术配套服务,测试筛选使用标准主要为GJB548、GJB528、GJB360等
1、认识半导体及测试设备在一个器件封装之后,需要经过生产流程中的再次测试
这次测试称为“Finaltest”(即我们常说的FT测试)或“Packagetest”
在电路的特性要求界限方面,FT测试通常执行比CP测试更为严格的标准
芯片也许会在多组温度条件下进行多次测试以确保那些对温度敏感的特征参数
商业用途(民品)芯片通常会经过0℃、25℃和75℃条件下的测试,而军事用途(军品)芯片则需要经过-55℃、25℃和125℃

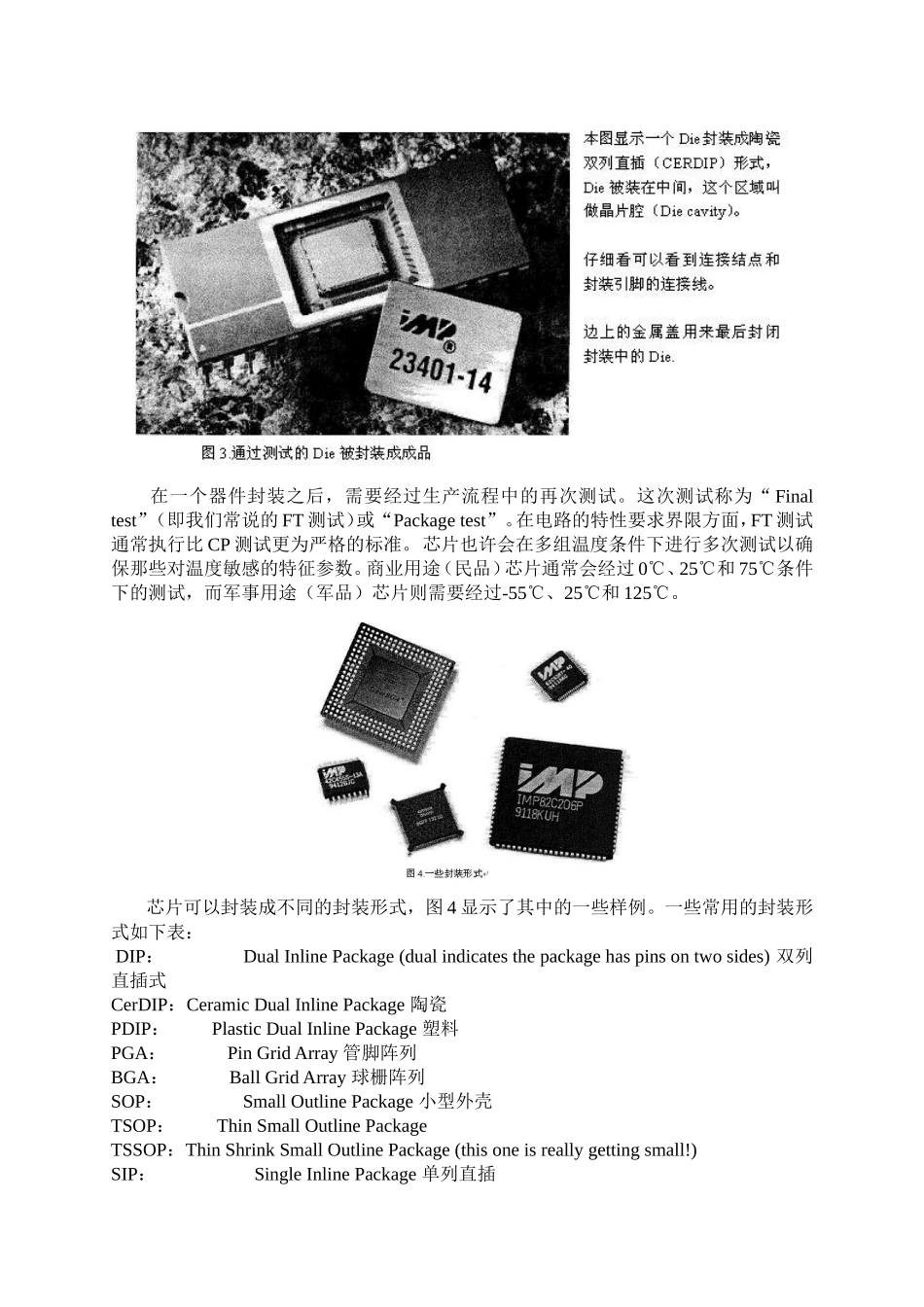

芯片可以封装成不同的封装形式,图4显示了其中的一些样例

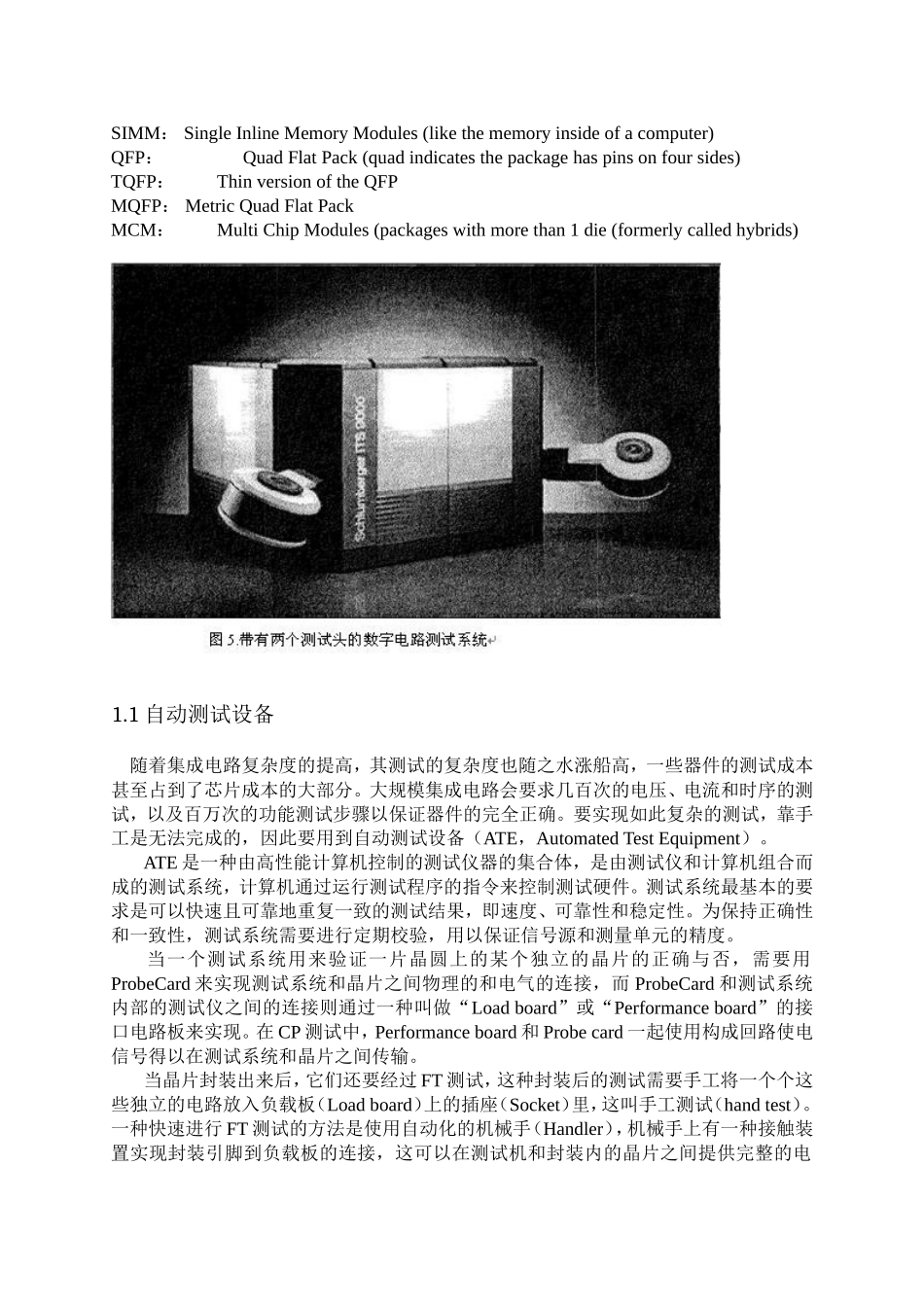

一些常用的封装形式如下表:DIP:DualInlinePackage(dualindicatesthepackagehaspin
