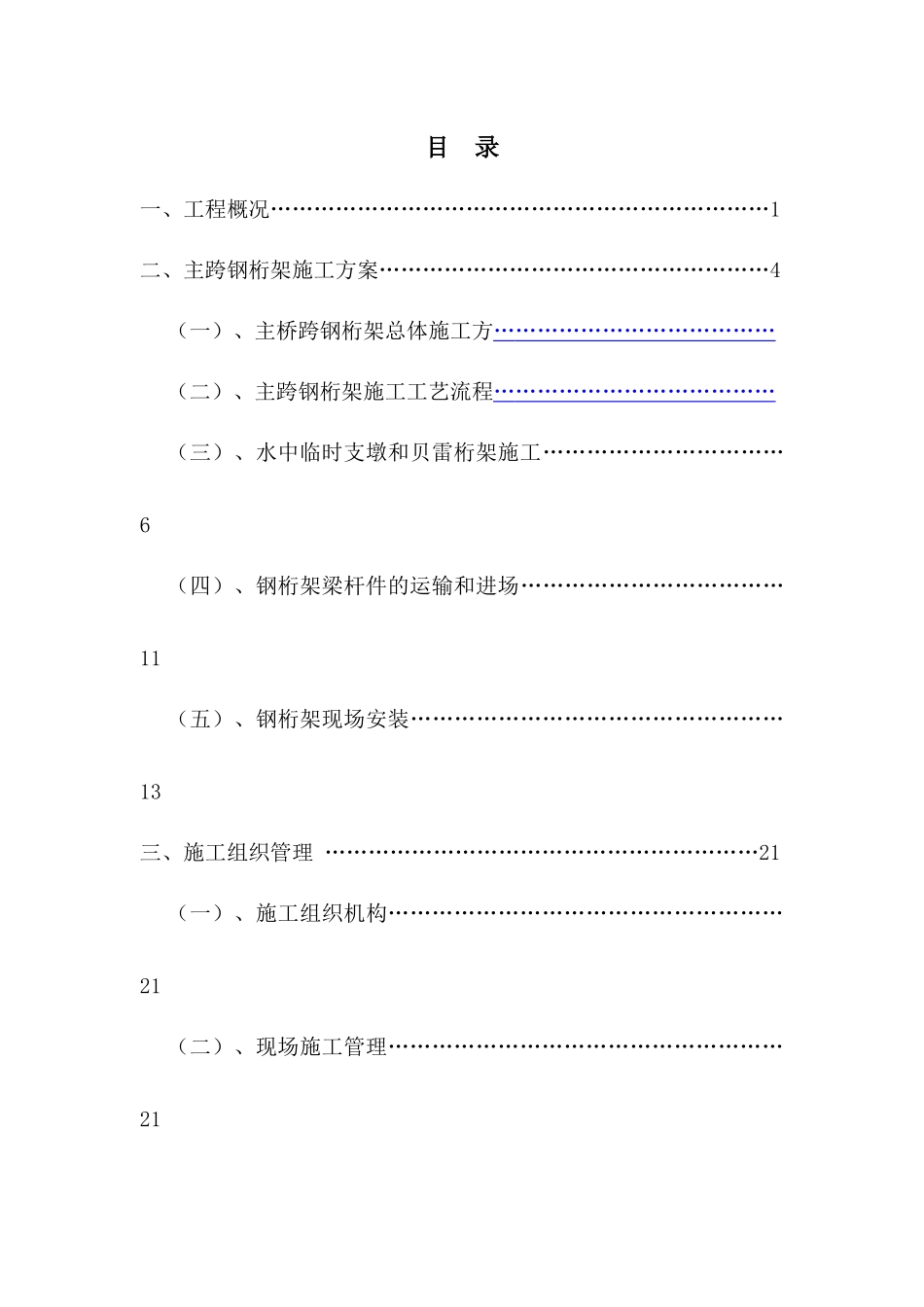

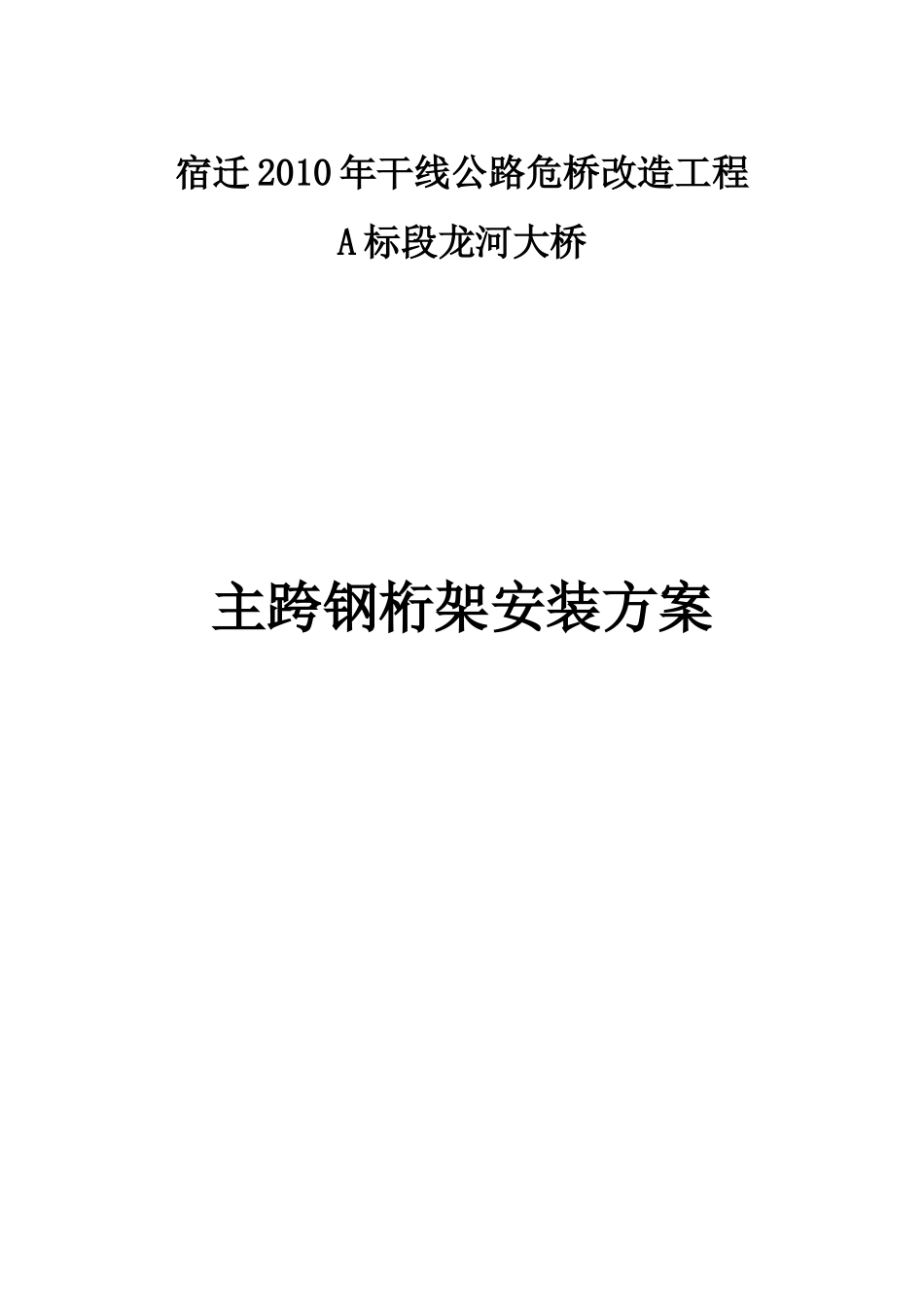

宿迁2010年干线公路危桥改造工程A标段龙河大桥主跨钢桁架安装方案江苏华泰道路桥梁工程有限公司二0一0年六月目录一、工程概况……………………………………………………………1二、主跨钢桁架施工方案………………………………………………4（一）、主桥跨钢桁架总体施工方…………………………………（二）、主跨钢桁架施工工艺流程…………………………………（三）、水中临时支墩和贝雷桁架施工……………………………6（四）、钢桁架梁杆件的运输和进场………………………………11（五）、钢桁架现场安装……………………………………………13三、施工组织管理……………………………………………………21（一）、施工组织机构………………………………………………21（二）、现场施工管理………………………………………………21（三）、质量管理……………………………………………………22（四）、主要机械设备配置…………………………………………23（五）、钢桁架安装安装进度管理…………………………………24（六）、台风雨季施工措施………………………………………24（七）、安全生产管理………………………………………………25（八）、现场文明施工………………………………………………30（九）、环境保护措施………………………………………………30（十）、吊装预案……………………………………………………30龙河桥主跨钢桁架施工方案一、工程概况龙河大桥位于宿迁市，横跨徐洪河，全长173m。该桥跨径布置为：2×25+66+2×25m，其中66m主跨采用钢桁架梁；下部采用桩柱式墩台，钻孔灌注桩基础。主跨上部钢桁采用带竖杆的华伦式三角形腹杆体系，节间长度6m,主桁高度8.25-10.0m,高跨比为1/8-1/6.6。两片桁中心距采用13m,宽跨比为1/5.08，桥面行车道宽11.0m。该桥跨越规划的三级航道徐洪河，通航净空：60×7.0m。桥梁总布置图1该桥梁主跨主桁架桥梁较宽，同时主桁架杆件受力较大，上下弦杆采用箱型截面，截面宽度500mm，高度均为700mm,最大板厚30mm；腹杆件除端斜杆采用箱形截面以增加内外刚度外，其余腹板均采用焊接H形截面，截面宽度500mm,高度360~500mm不等，最大板厚30mm。该桁架梁所有节点全部为M24高强螺栓连结。桥面系为联合梁，由桥面下纵横钢梁和上面的桥面板结合而成，其钢梁部分仍采用纵横梁体系。横梁采用工字形截面，上翼缘与纵2梁上翼缘的底面齐平，在纵梁腹板上设一对角钢与横梁腹板相连，横向每2m设置一道：板面板采用钢筋混凝土结构，板厚15cm,与纵、横梁相交处带肋，板厚增至25~28cm,通过剪力钉与横梁`纵梁相连。由于桁梁较宽，上下平面纵向联结系均采用双X形式，与弦杆在节点处相连，以抵抗横向风力及弦杆变形产生的内力。在桁梁两端斜杆所在的斜平面设置桥面架，上弦每个大节点设一道横向联结系。钢桁架桥梁如下图：34二、主跨钢桁架施工方案（一）、主跨钢桁架总体施工方法:龙河大桥主跨钢桁梁结构，分布在龙河大桥的2#～3#墩间,由于主跨为66*13m钢箱型桁架结构，总重为700t左右。跨径和自重都较大，不可能一次性吊装就位。为此，将主跨钢桁架梁制作成桁架节点，纵向划分若干个钢箱式杆件块体，重量控制在5-8t左右，长度在10m以下；同时在河中搭置临时支墩四座，铺设安装用贝雷片组合；然后，在贝雷片组合梁上进行杆件装配拼接施工。根据现场工况条件和钢桁架梁单体杆件重量及安装的高度，钢桁架梁的总体安装采用50-60t船舶浮吊（吊臂长在30m以上），为主要起吊设备，以25-50t汽车为辅助起吊设备，分区段进行起吊安装。该工程施工安装由下而上进行。先桥面两侧主桁架的下弦杆箱梁结构和桥面水平纵横钢桁结构安装。成型固定后，再进行主桁架上部竖斜腹杆、上弦杆等临时支架的搭设和其它工序的施工。56作业区施工放线陆地支架基础处理水中支墩、桩基、承台搭设主桁架安装用贝雷片组合测放主桁架下弦杆件安装位置钢桁梁杆件运至桥位吊装钢桁架下弦杆钢箱杆件件下弦水平杆件装配栓接固定桁架竖向、斜向腹杆、上弦杆安装钢桁架临时支架、贝雷桁架梁、钢管桩拆除搭设桁架腹杆上弦杆临时支架桁架腹杆上弦杆装配栓接固定安装顶部横梁风撑桁架（二）...
