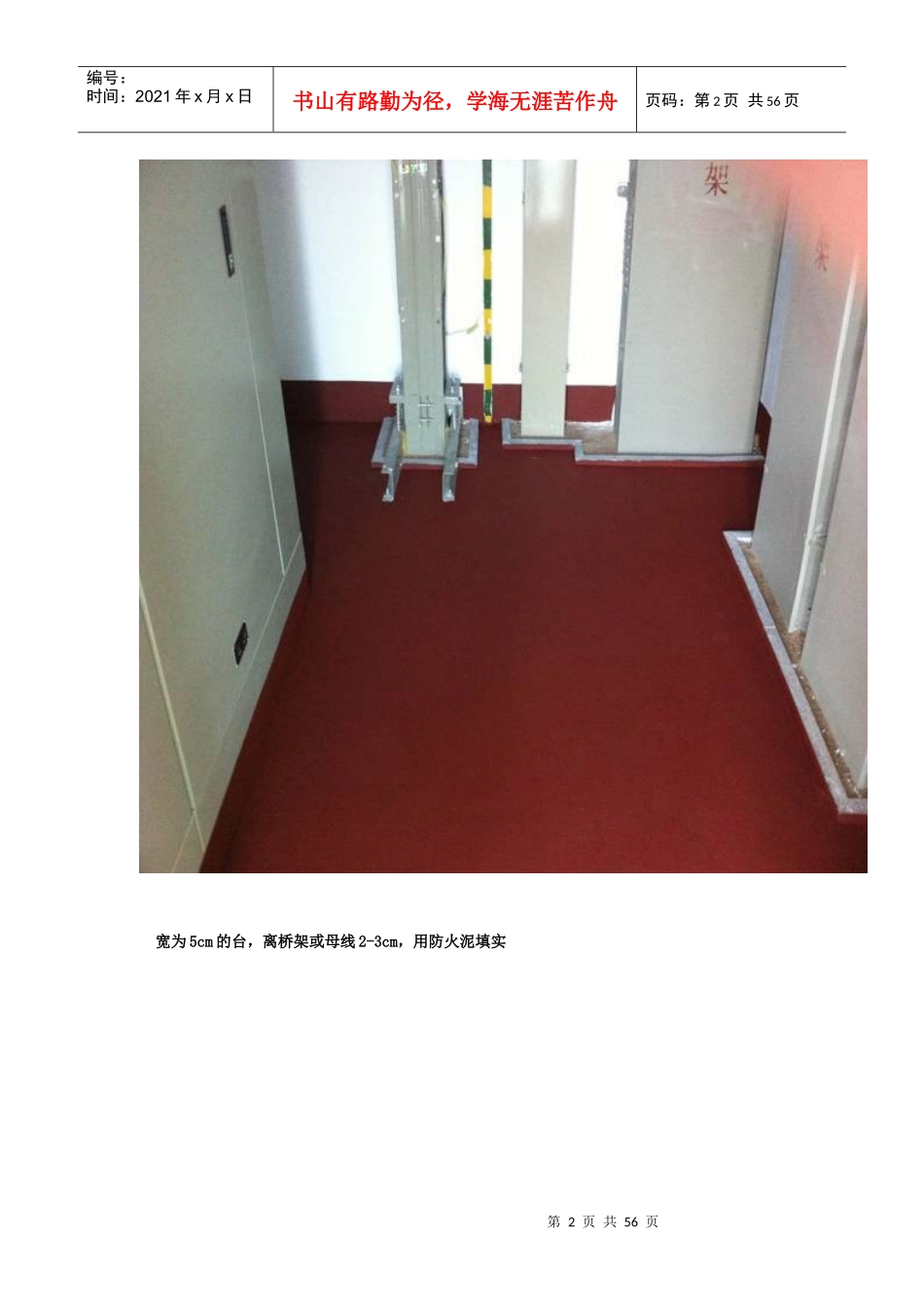

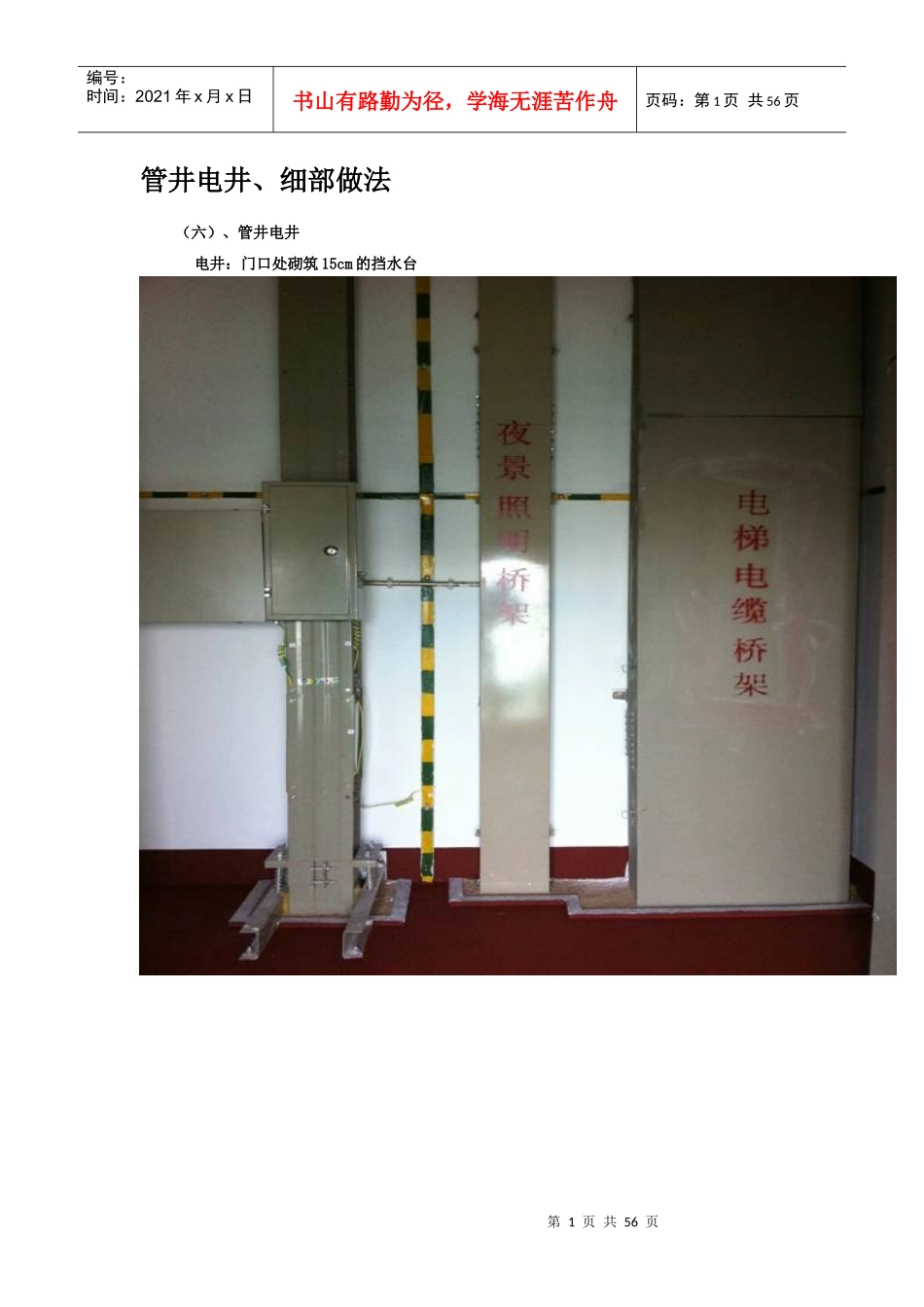

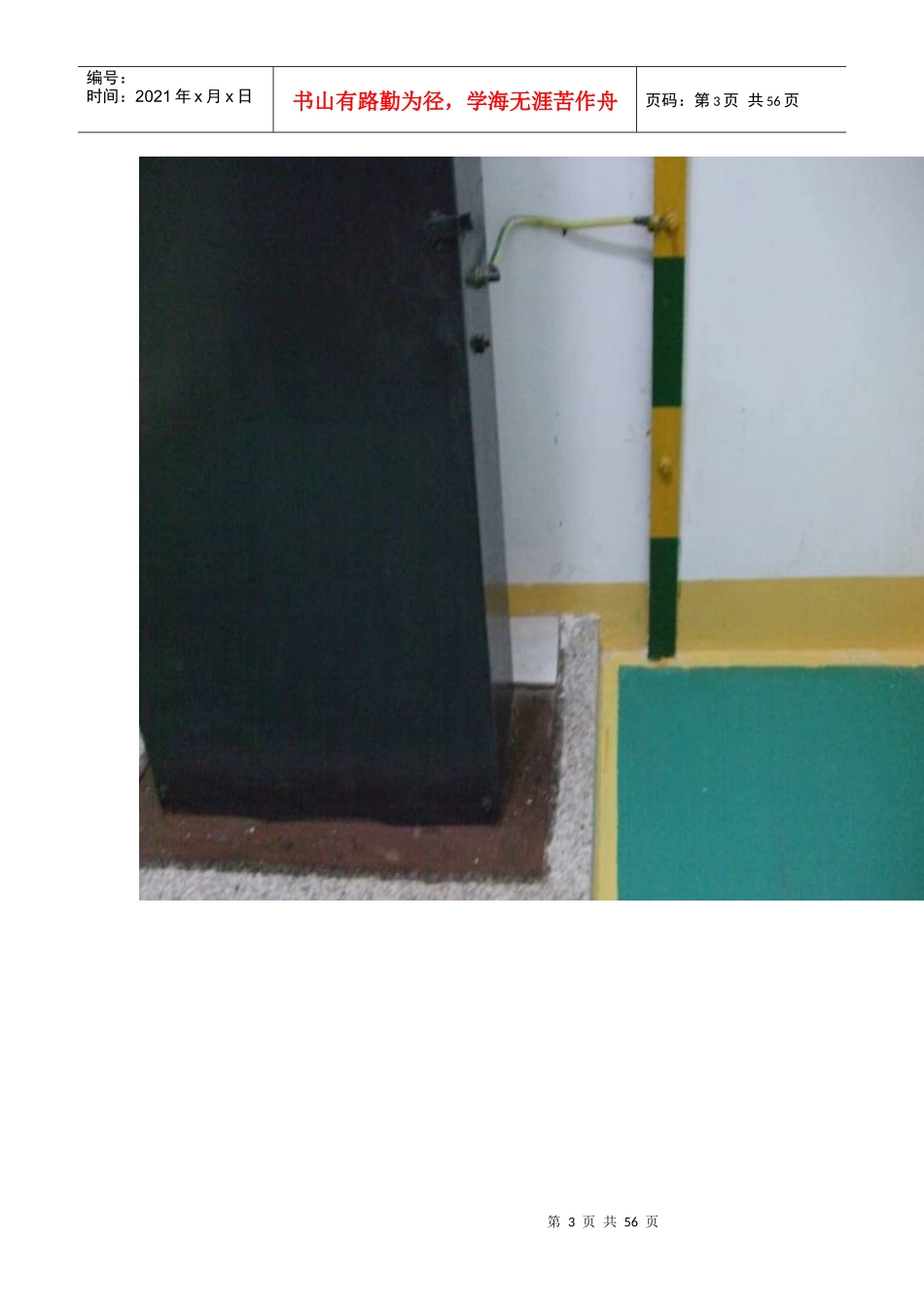

第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共56页管井电井、细部做法（六）、管井电井电井：门口处砌筑15cm的挡水台第2页共56页第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共56页宽为5cm的台，离桥架或母线2-3cm，用防火泥填实第3页共56页第2页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共56页第4页共56页第3页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共56页电井弱电箱桥架排布，整齐有序第5页共56页第4页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共56页第6页共56页第5页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共56页表识要到位第7页共56页第6页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共56页第8页共56页第7页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共56页乱七八糟的弱电井第9页共56页第8页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共56页第10页共56页第9页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共56页提早考虑弱电管井的移动通讯敷设放大器及分配器如何合理设置！弱电井里的分线柜经常做成有轮子的，在此不建议使用，要用型钢固定并接地良好。第11页共56页第10页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共56页第12页共56页第11页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共56页注意弱电箱之间的跨接弱电桥架的封堵第13页共56页第12页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共56页第14页共56页第13页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共56页网络柜布置有序第15页共56页第14页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共56页第16页共56页第15页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第16页共56页管道井安装管道时外齐，排列整齐表识清楚保温美观管道支架不得设置在管道焊缝上，同时不能利用法兰、螺栓、吊挂、支撑其他设备。第17页共56页第16页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第17页共56页管井管道排列整齐，管径大小不同时，安装时考虑外侧平齐，组合式支架，注意每隔三层最好有主接地扁铁，油漆均匀，表识明确。第18页共56页第17页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第18页共56页第19页共56页第18页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第19页共56页干管固定可靠第20页共56页第19页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第20页共56页第21页共56页第20页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第21页共56页套管整齐有效管道本体油漆色标或外保温标色都应按管道内介质的内容来标定。一般给水设定为墨绿色；消防设定为红色；煤气设定为黄色；废水设定为黑色；中水为草绿色对于某些精品工程，专家对接地要求特严，例如管井及设备间支架。第22页共56页第21页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第22页共56页第23页共56页第22页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第23页共56页管道底部处理第24页共56页第23页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第24页共56页高层管井管道抱箍安装第25页共56页第24页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第25页共56页（七）、细部做法屋顶透气帽室外屋顶灯具风道的帆布连接橡胶接头等电位跨接两个压在一起的中间加设平垫室外灯杆及橡胶接头第26页共56页第25页共56...
