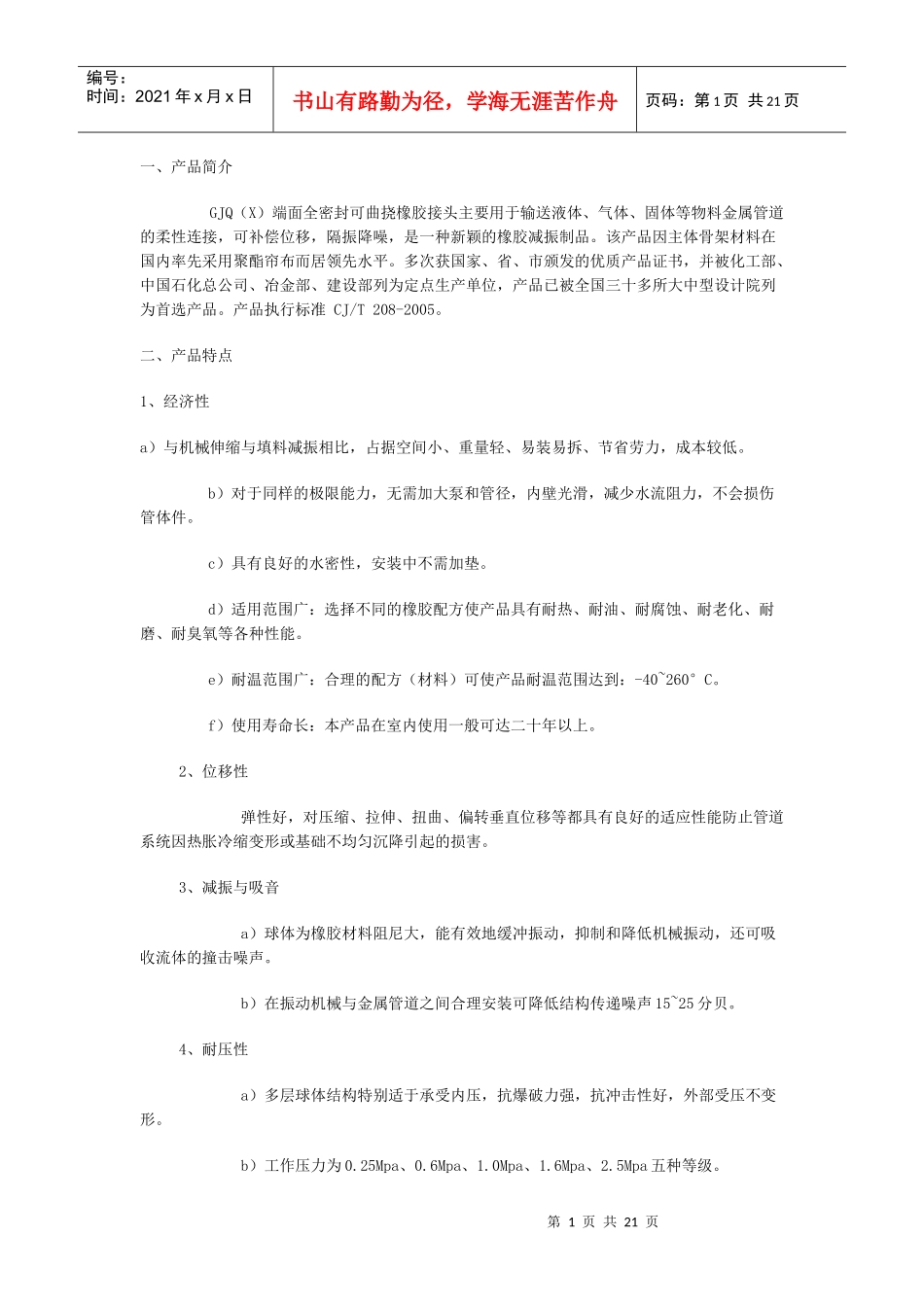

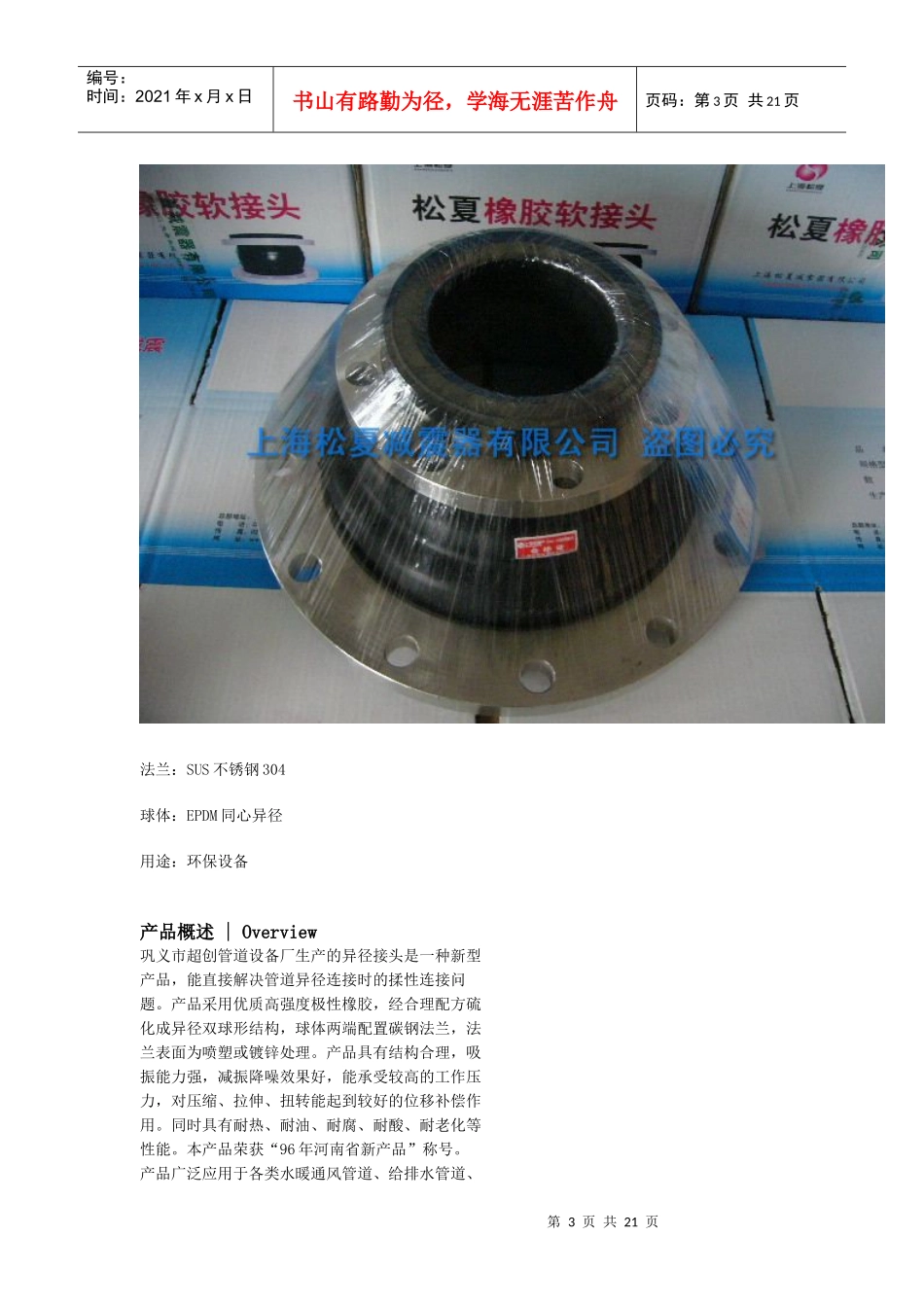

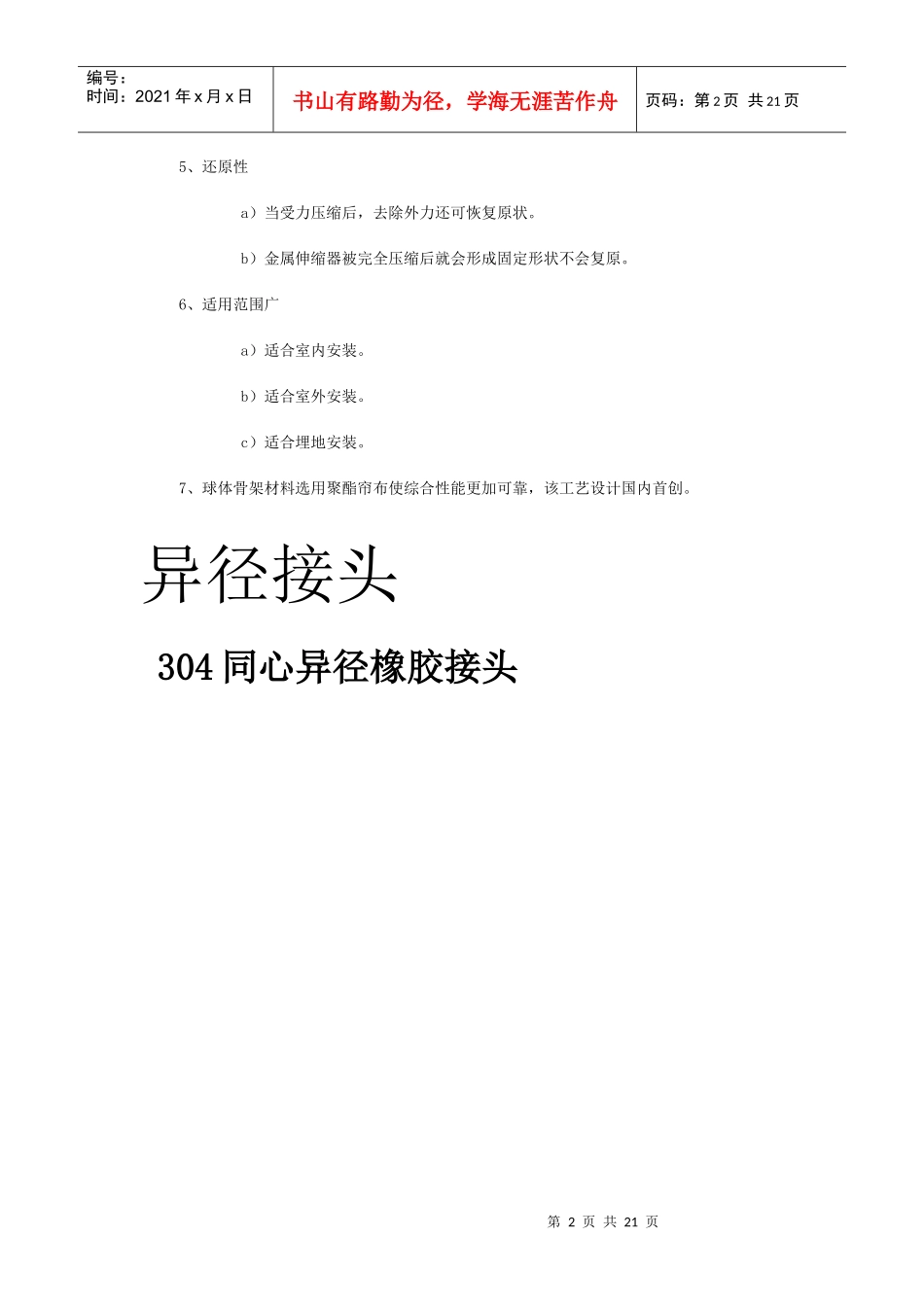

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页一、产品简介GJQ（X）端面全密封可曲挠橡胶接头主要用于输送液体、气体、固体等物料金属管道的柔性连接，可补偿位移，隔振降噪，是一种新颖的橡胶减振制品。该产品因主体骨架材料在国内率先采用聚酯帘布而居领先水平。多次获国家、省、市颁发的优质产品证书，并被化工部、中国石化总公司、冶金部、建设部列为定点生产单位，产品已被全国三十多所大中型设计院列为首选产品。产品执行标准CJ/T208-2005。二、产品特点1、经济性a）与机械伸缩与填料减振相比，占据空间小、重量轻、易装易拆、节省劳力，成本较低。b）对于同样的极限能力，无需加大泵和管径，内壁光滑，减少水流阻力，不会损伤管体件。c）具有良好的水密性，安装中不需加垫。d）适用范围广：选择不同的橡胶配方使产品具有耐热、耐油、耐腐蚀、耐老化、耐磨、耐臭氧等各种性能。e）耐温范围广：合理的配方（材料）可使产品耐温范围达到：-40~260°C。f）使用寿命长：本产品在室内使用一般可达二十年以上。2、位移性弹性好，对压缩、拉伸、扭曲、偏转垂直位移等都具有良好的适应性能防止管道系统因热胀冷缩变形或基础不均匀沉降引起的损害。3、减振与吸音a）球体为橡胶材料阻尼大，能有效地缓冲振动，抑制和降低机械振动，还可吸收流体的撞击噪声。b）在振动机械与金属管道之间合理安装可降低结构传递噪声15~25分贝。4、耐压性a）多层球体结构特别适于承受内压，抗爆破力强，抗冲击性好，外部受压不变形。b）工作压力为0.25Mpa、0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa五种等级。第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页5、还原性a）当受力压缩后，去除外力还可恢复原状。b）金属伸缩器被完全压缩后就会形成固定形状不会复原。6、适用范围广a）适合室内安装。b）适合室外安装。c）适合埋地安装。7、球体骨架材料选用聚酯帘布使综合性能更加可靠，该工艺设计国内首创。异径接头304同心异径橡胶接头第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页法兰：SUS不锈钢304球体：EPDM同心异径用途：环保设备产品概述|Overview巩义市超创管道设备厂生产的异径接头是一种新型产品，能直接解决管道异径连接时的揉性连接问题。产品采用优质高强度极性橡胶，经合理配方硫化成异径双球形结构，球体两端配置碳钢法兰，法兰表面为喷塑或镀锌处理。产品具有结构合理，吸振能力强，减振降噪效果好，能承受较高的工作压力，对压缩、拉伸、扭转能起到较好的位移补偿作用。同时具有耐热、耐油、耐腐、耐酸、耐老化等性能。本产品荣获“96年河南省新产品”称号。产品广泛应用于各类水暖通风管道、给排水管道、第4页共21页第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页冷冻管道、化工防腐管道等工程系统中，用来防护和治理管道工程的隔振降噪及位移补偿。TGD型示意图|SchematicDiagram型号代义|MeaningofModelNumberTGD型技术条件|SpecificationsTGD型技术参数及外型尺寸|TechnicalParametersandContourDimensions爆破压力Mpa(Kg/cm2)BurstingPressure3.0（≈30）4.8（≈48）7.5（≈75）配用法兰Mpa(Kg/cm2)Flange1.0（≈10）1.6（≈16）2.5（≈25）真空度mmHgVacuumdegree750750750适用温度Applicabletemp.℃-20℃~115℃偏转角Deflectionangle15°适用介质Applicablemedia空气、压缩空气、水、海水、弱酸、油、碱Air、compressedair、water、weakacid、oil、seawater项目\型号TGD-XX-XX-I.0TGD-XX-XX-I.6TGD-XX-XX-2.5工作压力Mpa(Kg/cm2)WorkingPressure1.0（≈10）1.6（≈16）2.5（≈25）TGD-40-6540-6511/2-21/29.51121089TGD-32-5032-5011/47.5105978公制英制CL横向Later压缩拉伸第5页共21页第4页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共21页双法兰传力接头VSSJAF型双法兰松套传力接头型号：VSSJAF型双法兰松套传力接头是有松套伸缩接头和短管法兰、传力螺杆等构件组成，...
