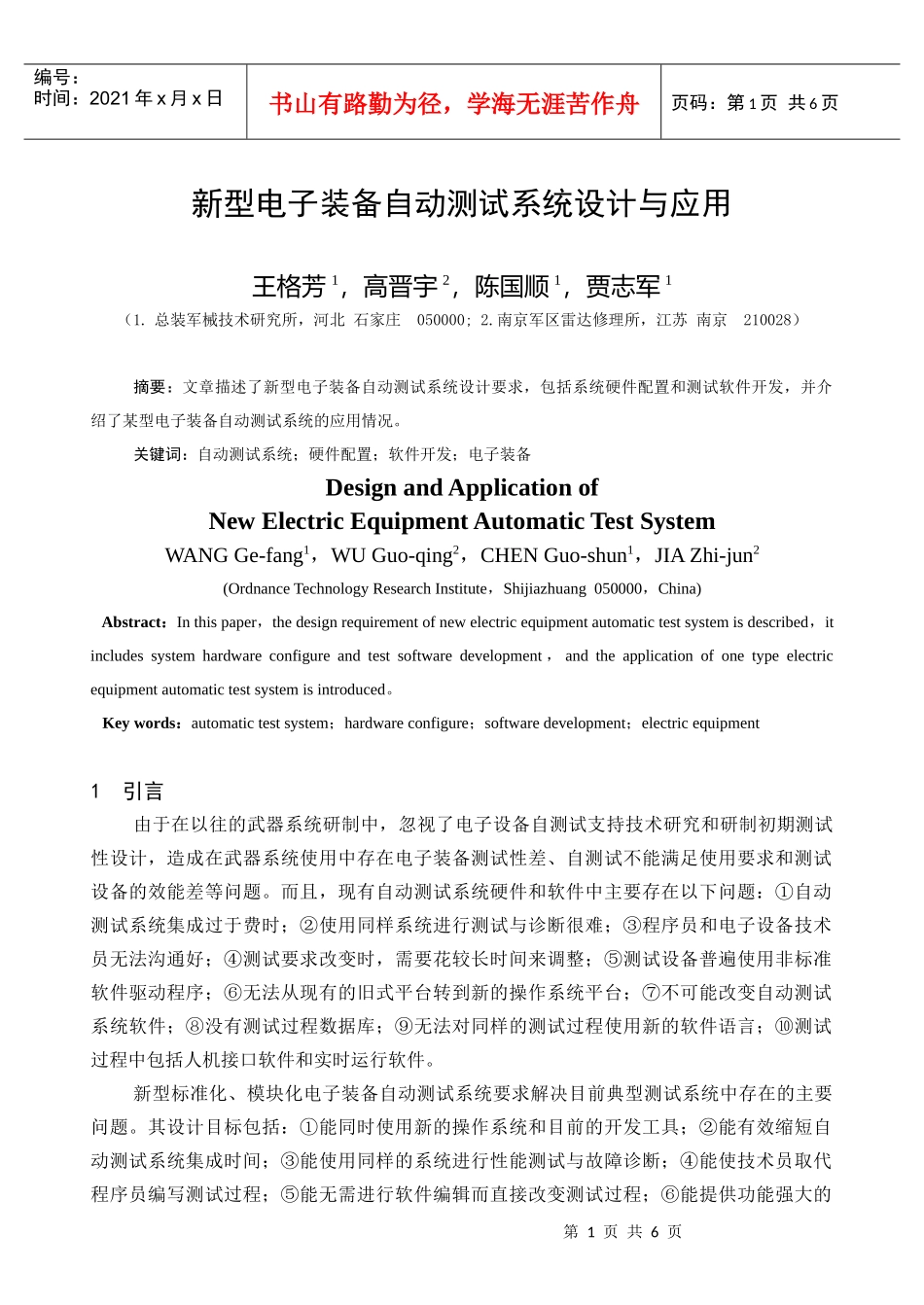

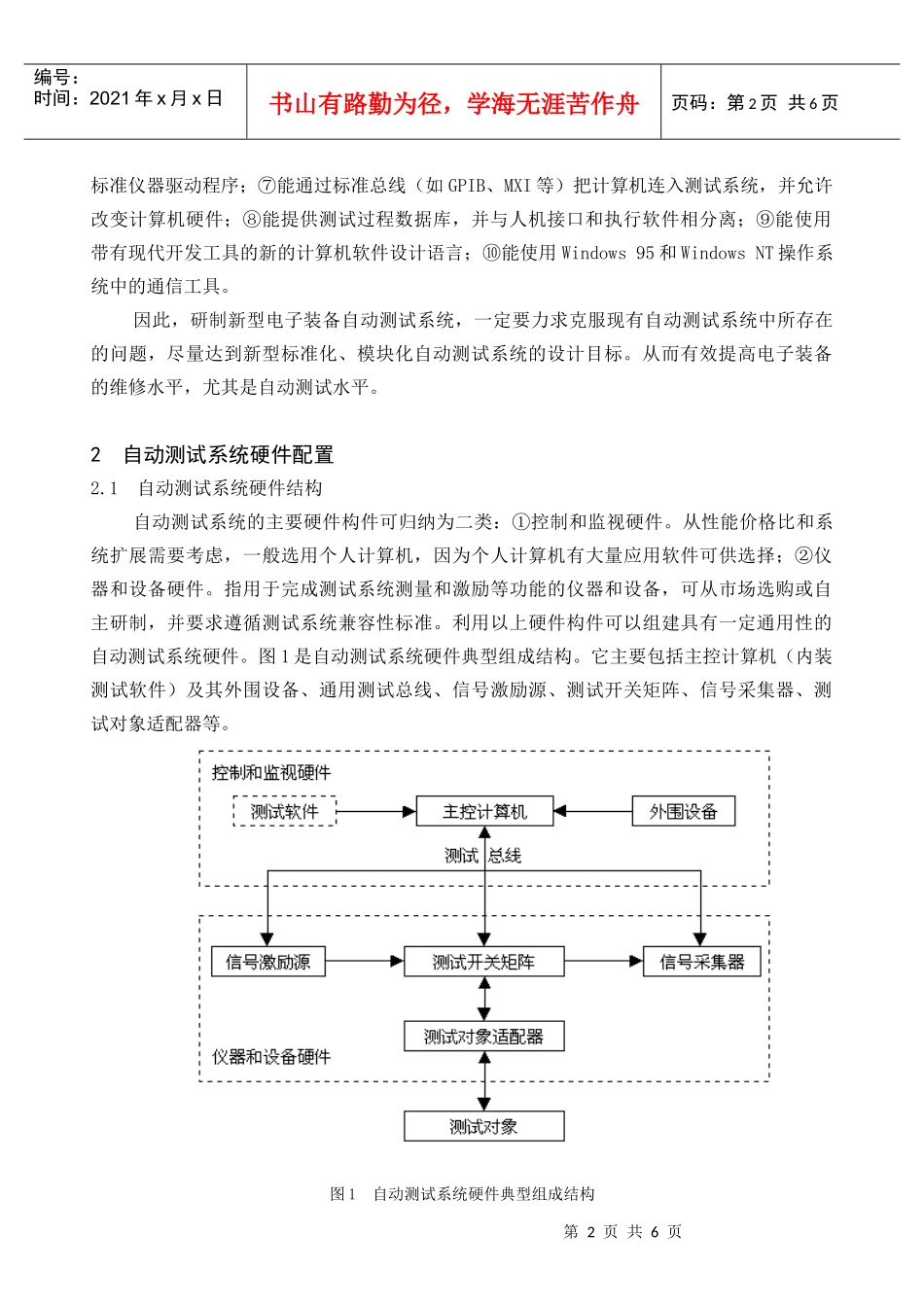

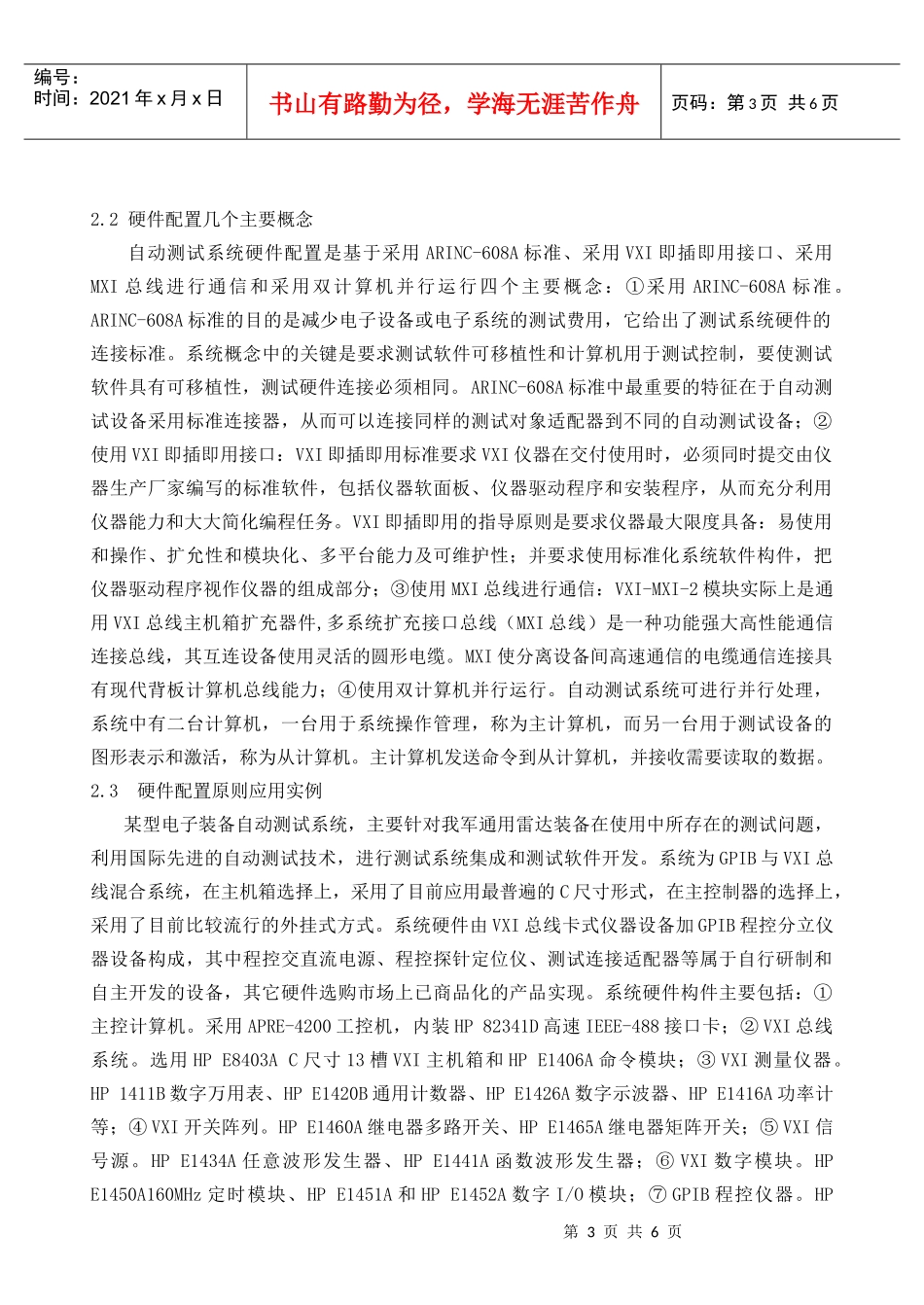

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页新型电子装备自动测试系统设计与应用王格芳1，高晋宇2，陈国顺1，贾志军1（1.总装军械技术研究所，河北石家庄050000;2.南京军区雷达修理所，江苏南京210028）摘要：文章描述了新型电子装备自动测试系统设计要求，包括系统硬件配置和测试软件开发，并介绍了某型电子装备自动测试系统的应用情况。关键词：自动测试系统；硬件配置；软件开发；电子装备DesignandApplicationofNewElectricEquipmentAutomaticTestSystemWANGGe-fang1，WUGuo-qing2，CHENGuo-shun1，JIAZhi-jun2(OrdnanceTechnologyResearchInstitute，Shijiazhuang050000，China)Abstract：Inthispaper，thedesignrequirementofnewelectricequipmentautomatictestsystemisdescribed，itincludessystemhardwareconfigureandtestsoftwaredevelopment，andtheapplicationofonetypeelectricequipmentautomatictestsystemisintroduced。Keywords：automatictestsystem；hardwareconfigure；softwaredevelopment；electricequipment1引言由于在以往的武器系统研制中，忽视了电子设备自测试支持技术研究和研制初期测试性设计，造成在武器系统使用中存在电子装备测试性差、自测试不能满足使用要求和测试设备的效能差等问题。而且，现有自动测试系统硬件和软件中主要存在以下问题：①自动测试系统集成过于费时；②使用同样系统进行测试与诊断很难；③程序员和电子设备技术员无法沟通好；④测试要求改变时，需要花较长时间来调整；⑤测试设备普遍使用非标准软件驱动程序；⑥无法从现有的旧式平台转到新的操作系统平台；⑦不可能改变自动测试系统软件；⑧没有测试过程数据库；⑨无法对同样的测试过程使用新的软件语言；⑩测试过程中包括人机接口软件和实时运行软件。新型标准化、模块化电子装备自动测试系统要求解决目前典型测试系统中存在的主要问题。其设计目标包括：①能同时使用新的操作系统和目前的开发工具；②能有效缩短自动测试系统集成时间；③能使用同样的系统进行性能测试与故障诊断；④能使技术员取代程序员编写测试过程；⑤能无需进行软件编辑而直接改变测试过程；⑥能提供功能强大的第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页标准仪器驱动程序；⑦能通过标准总线（如GPIB、MXI等）把计算机连入测试系统，并允许改变计算机硬件；⑧能提供测试过程数据库，并与人机接口和执行软件相分离；⑨能使用带有现代开发工具的新的计算机软件设计语言；⑩能使用Windows95和WindowsNT操作系统中的通信工具。因此，研制新型电子装备自动测试系统，一定要力求克服现有自动测试系统中所存在的问题，尽量达到新型标准化、模块化自动测试系统的设计目标。从而有效提高电子装备的维修水平，尤其是自动测试水平。2自动测试系统硬件配置2.1自动测试系统硬件结构自动测试系统的主要硬件构件可归纳为二类：①控制和监视硬件。从性能价格比和系统扩展需要考虑，一般选用个人计算机，因为个人计算机有大量应用软件可供选择；②仪器和设备硬件。指用于完成测试系统测量和激励等功能的仪器和设备，可从市场选购或自主研制，并要求遵循测试系统兼容性标准。利用以上硬件构件可以组建具有一定通用性的自动测试系统硬件。图1是自动测试系统硬件典型组成结构。它主要包括主控计算机（内装测试软件）及其外围设备、通用测试总线、信号激励源、测试开关矩阵、信号采集器、测试对象适配器等。图1自动测试系统硬件典型组成结构第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页2.2硬件配置几个主要概念自动测试系统硬件配置是基于采用ARINC-608A标准、采用VXI即插即用接口、采用MXI总线进行通信和采用双计算机并行运行四个主要概念：①采用ARINC-608A标准。ARINC-608A标准的目的是减少电子设备或电子系统的测试费用，它给出了测试系统硬件的连接标准。系统概念中的关键是要求测试软件可移植性和计算机用于测试控制，要使测试软件具有可移植性，测试硬件连接必须相同。AR...
