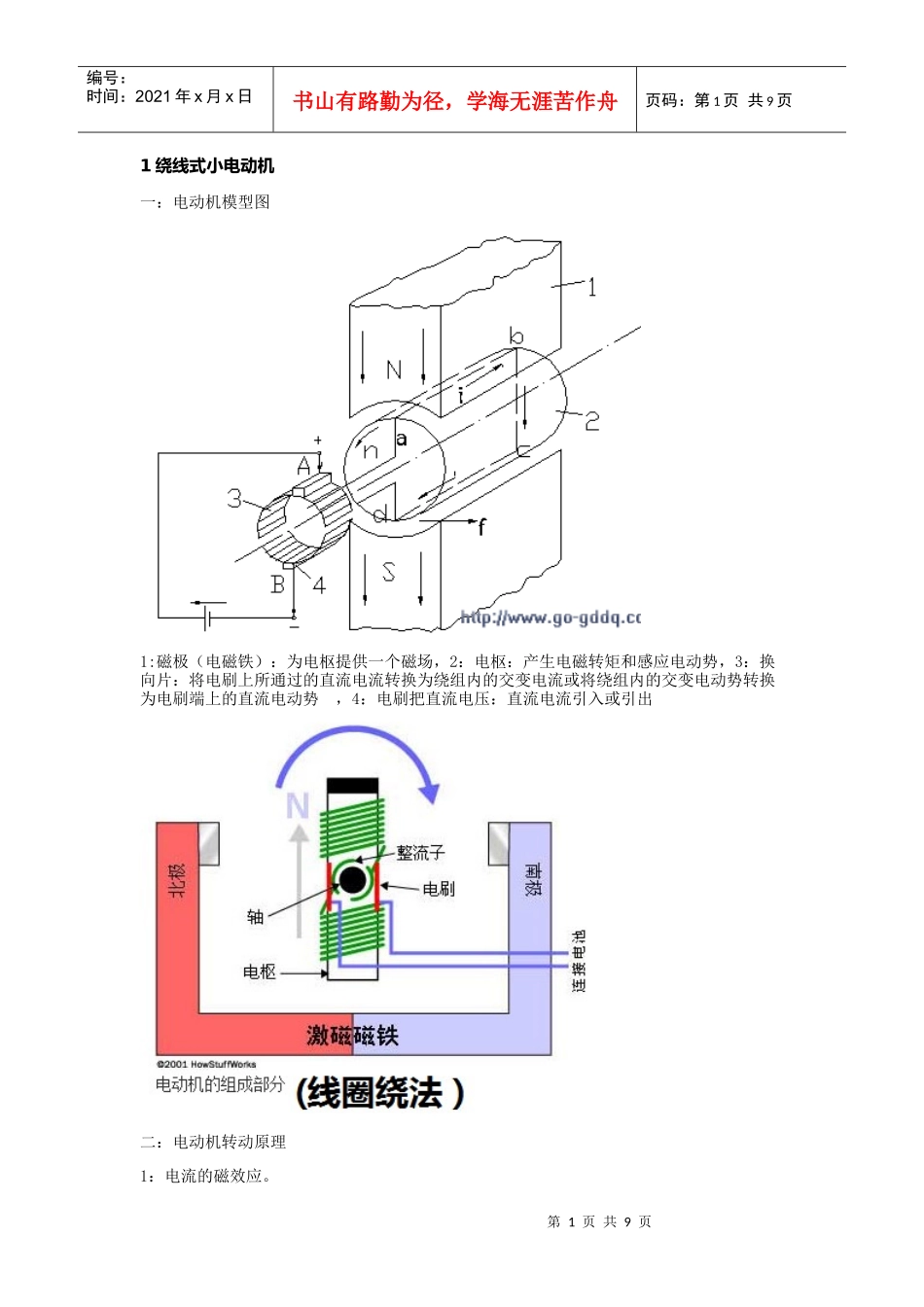

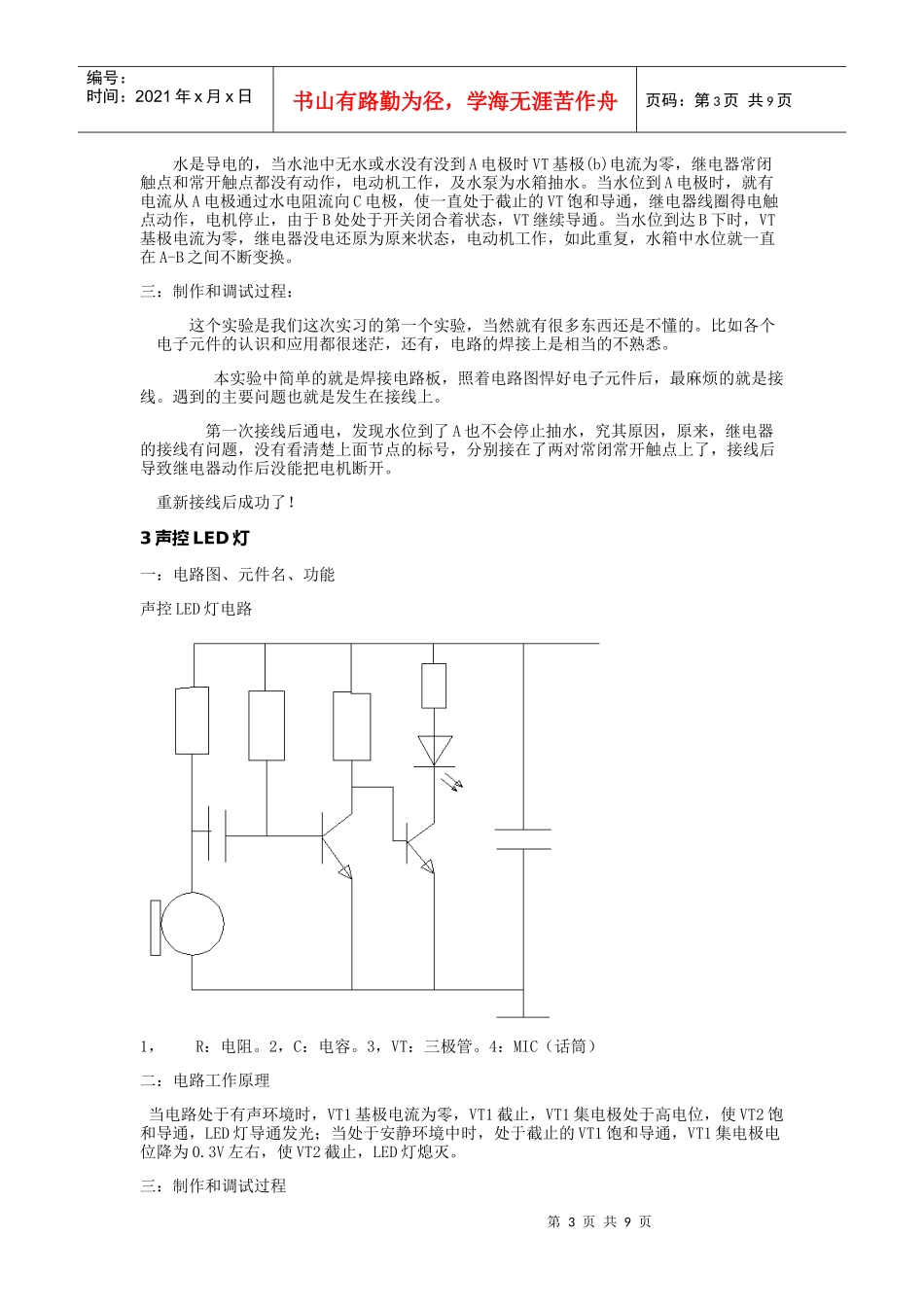

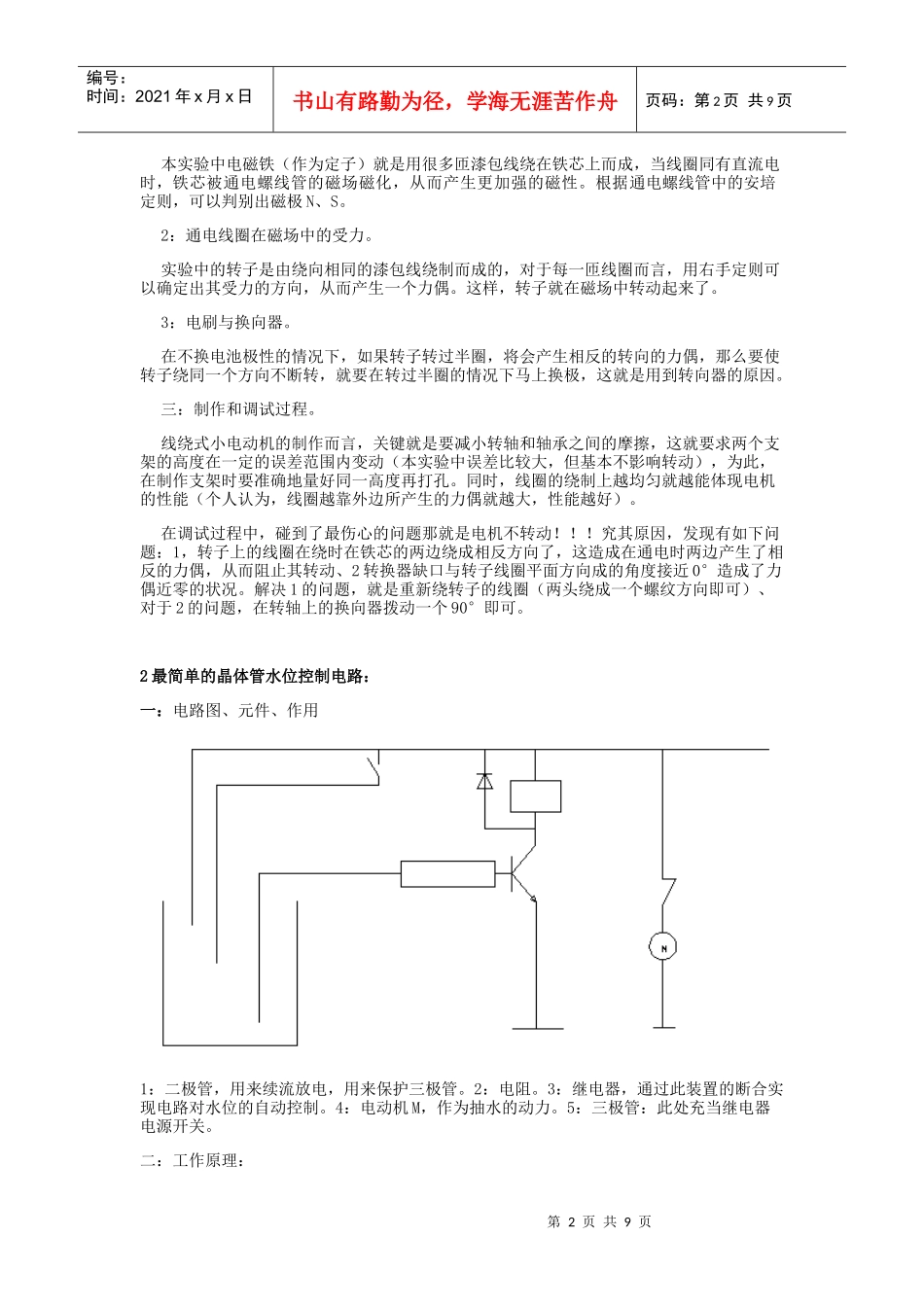

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页1绕线式小电动机一：电动机模型图1:磁极（电磁铁）：为电枢提供一个磁场，2：电枢：产生电磁转矩和感应电动势，3：换向片：将电刷上所通过的直流电流转换为绕组内的交变电流或将绕组内的交变电动势转换为电刷端上的直流电动势，4：电刷把直流电压：直流电流引入或引出二：电动机转动原理1：电流的磁效应。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页本实验中电磁铁（作为定子）就是用很多匝漆包线绕在铁芯上而成，当线圈同有直流电时，铁芯被通电螺线管的磁场磁化，从而产生更加强的磁性。根据通电螺线管中的安培定则，可以判别出磁极N、S。2：通电线圈在磁场中的受力。实验中的转子是由绕向相同的漆包线绕制而成的，对于每一匝线圈而言，用右手定则可以确定出其受力的方向，从而产生一个力偶。这样，转子就在磁场中转动起来了。3：电刷与换向器。在不换电池极性的情况下，如果转子转过半圈，将会产生相反的转向的力偶，那么要使转子绕同一个方向不断转，就要在转过半圈的情况下马上换极，这就是用到转向器的原因。三：制作和调试过程。线绕式小电动机的制作而言，关键就是要减小转轴和轴承之间的摩擦，这就要求两个支架的高度在一定的误差范围内变动（本实验中误差比较大，但基本不影响转动），为此，在制作支架时要准确地量好同一高度再打孔。同时，线圈的绕制上越均匀就越能体现电机的性能（个人认为，线圈越靠外边所产生的力偶就越大，性能越好）。在调试过程中，碰到了最伤心的问题那就是电机不转动！！！究其原因，发现有如下问题：1，转子上的线圈在绕时在铁芯的两边绕成相反方向了，这造成在通电时两边产生了相反的力偶，从而阻止其转动、2转换器缺口与转子线圈平面方向成的角度接近0°造成了力偶近零的状况。解决1的问题，就是重新绕转子的线圈（两头绕成一个螺纹方向即可）、对于2的问题，在转轴上的换向器拨动一个90°即可。2最简单的晶体管水位控制电路：一：电路图、元件、作用1：二极管，用来续流放电，用来保护三极管。2：电阻。3：继电器，通过此装置的断合实现电路对水位的自动控制。4：电动机M，作为抽水的动力。5：三极管：此处充当继电器电源开关。二：工作原理：第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页水是导电的，当水池中无水或水没有没到A电极时VT基极(b)电流为零，继电器常闭触点和常开触点都没有动作，电动机工作，及水泵为水箱抽水。当水位到A电极时，就有电流从A电极通过水电阻流向C电极，使一直处于截止的VT饱和导通，继电器线圈得电触点动作，电机停止，由于B处处于开关闭合着状态，VT继续导通。当水位到达B下时，VT基极电流为零，继电器没电还原为原来状态，电动机工作，如此重复，水箱中水位就一直在A-B之间不断变换。三：制作和调试过程：这个实验是我们这次实习的第一个实验，当然就有很多东西还是不懂的。比如各个电子元件的认识和应用都很迷茫，还有，电路的焊接上是相当的不熟悉。本实验中简单的就是焊接电路板，照着电路图悍好电子元件后，最麻烦的就是接线。遇到的主要问题也就是发生在接线上。第一次接线后通电，发现水位到了A也不会停止抽水，究其原因，原来，继电器的接线有问题，没有看清楚上面节点的标号，分别接在了两对常闭常开触点上了，接线后导致继电器动作后没能把电机断开。重新接线后成功了！3声控LED灯一：电路图、元件名、功能声控LED灯电路1，R：电阻。2，C：电容。3，VT：三极管。4：MIC（话筒）二：电路工作原理当电路处于有声环境时，VT1基极电流为零，VT1截止，VT1集电极处于高电位，使VT2饱和导通，LED灯导通发光；当处于安静环境中时，处于截止的VT1饱和导通，VT1集电极电位降为0.3V左右，使VT2截止，LED灯熄灭。三：制作和调试过程第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页按照电路图，把零件焊接好在电路板上。首先要才区分出各电阻的值，实用到的是万用表中的欧...
