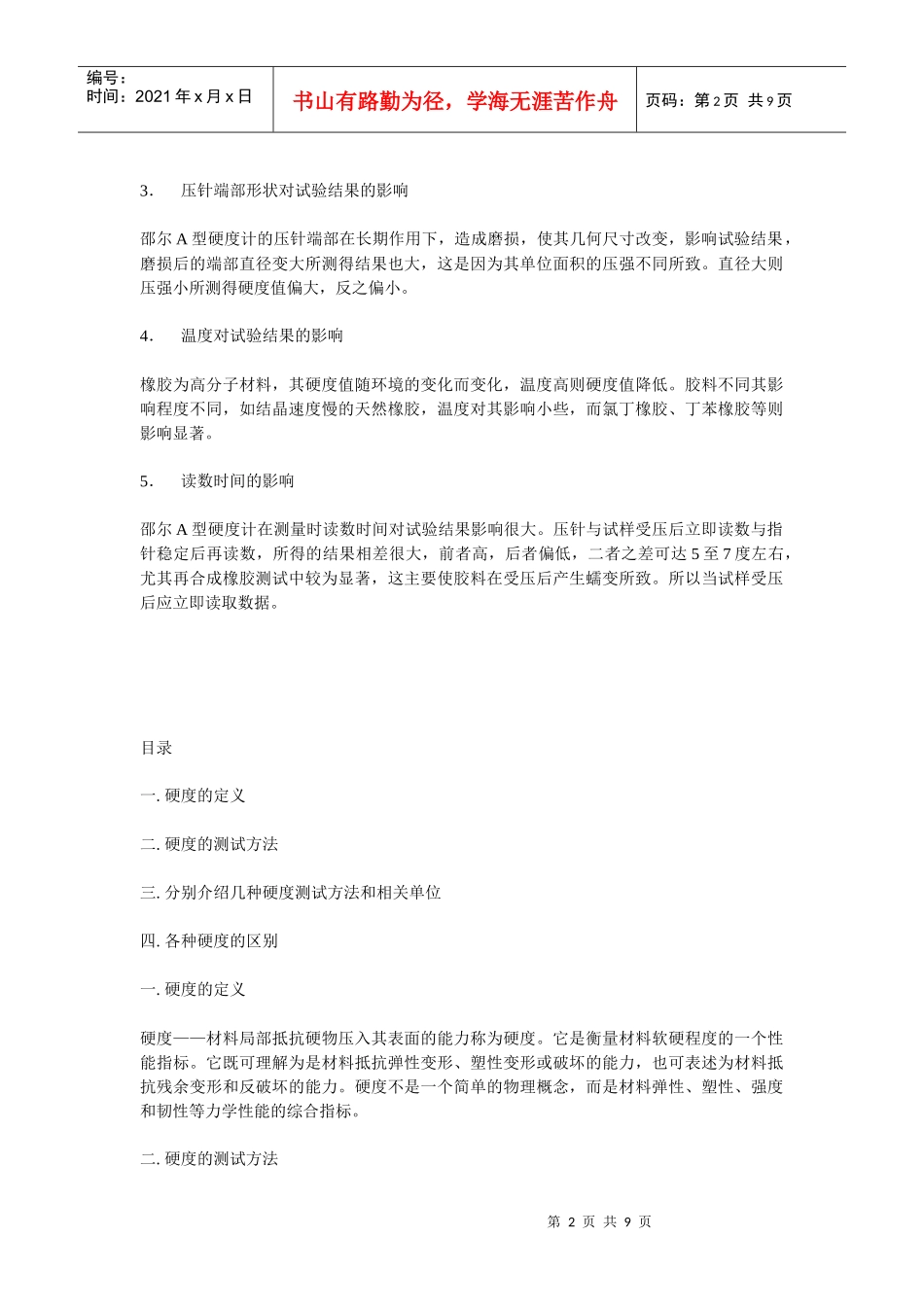

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页配方设计与橡胶硬度的关系配方设计与橡胶硬度的关系生胶品种硫化体系补强填充剂软化增塑剂邵尔A型硬度测定中的影响因素1．试样厚度的影响邵尔A型硬度值是由压针压入试样的深度来测定的，因此试样配方设计与橡胶硬度的关系·生胶品种·硫化体系·补强填充剂·软化增塑剂邵尔A型硬度测定中的影响因素1．试样厚度的影响邵尔A型硬度值是由压针压入试样的深度来测定的，因此试样厚度直接影响试验结果。试样受到压力厚产生变形，受到压力的部位变薄，硬度值增大。所以，试样厚度小硬度值达试样厚度大硬度值小。2．压针长度对试验结果的影响标准中规定邵尔A硬度计的压针露出加压面的高度为2.5mm，在自由状态时指针应指零点。当压针在平滑的金属板或玻璃上时，仪器指针应指100度，如果指示大于或小于100度时，说明压针露出高度大于或小于2.5mm或小于2.5mm，这种情况下应停止使用，进行校正。当压针露出高度大于2.5mm时测得的硬度值偏高。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页3．压针端部形状对试验结果的影响邵尔A型硬度计的压针端部在长期作用下，造成磨损，使其几何尺寸改变，影响试验结果，磨损后的端部直径变大所测得结果也大，这是因为其单位面积的压强不同所致。直径大则压强小所测得硬度值偏大，反之偏小。4．温度对试验结果的影响橡胶为高分子材料，其硬度值随环境的变化而变化，温度高则硬度值降低。胶料不同其影响程度不同，如结晶速度慢的天然橡胶，温度对其影响小些，而氯丁橡胶、丁苯橡胶等则影响显著。5．读数时间的影响邵尔A型硬度计在测量时读数时间对试验结果影响很大。压针与试样受压后立即读数与指针稳定后再读数，所得的结果相差很大，前者高，后者偏低，二者之差可达5至7度左右，尤其再合成橡胶测试中较为显著，这主要使胶料在受压后产生蠕变所致。所以当试样受压后应立即读取数据。目录一.硬度的定义二.硬度的测试方法三.分别介绍几种硬度测试方法和相关单位四.各种硬度的区别一.硬度的定义硬度——材料局部抵抗硬物压入其表面的能力称为硬度。它是衡量材料软硬程度的一个性能指标。它既可理解为是材料抵抗弹性变形、塑性变形或破坏的能力，也可表述为材料抵抗残余变形和反破坏的能力。硬度不是一个简单的物理概念，而是材料弹性、塑性、强度和韧性等力学性能的综合指标。二.硬度的测试方法第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。最普通方法是用锉刀在工件边缘上锉擦,由其表面所呈现的擦痕深浅以判定其硬度的高低。这种方法称为锉试法这种方法不太科学。用硬度试验机来试验比较准确,是现代试验硬度常用的方法。最常用的是静负荷压入法硬度试验，即洛氏硬度HRA|HRB|HRC、布氏硬度HB、维氏硬度HV，其值表示材料表面抵抗坚硬物体压入的能力。而里氏硬度（HL）、肖氏硬度HS则属于回跳法硬度试验，其值代表金属弹性变形功的大小。因此，硬度不是一个单纯的物理量而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。硬度试验是机械性能试验中最简单易行的一种试验方法。为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系。实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。三.分别介绍几种硬度测试方法和相关单位1.布式硬度（Brinellhardness）|HB：布氏硬度以HB[N(kgf/mm2)]表示（HBS\HBW）（参照GB/T231－1984），布式硬度HB是以一定大小的试验载荷，将一定直径的淬硬钢球或硬质合金球压入被测金属表面，保持规定时间，然后卸荷，测量被测表面压痕直径。布式硬度值是载荷除以压痕球形表面积所得的商。一般为：以一定的载荷一般3000kg把一定大小直径一般为10mm的淬硬钢球压入材料表面，保持一段时间，去载后...
