重庆大学机械原理模拟试题VIP免费

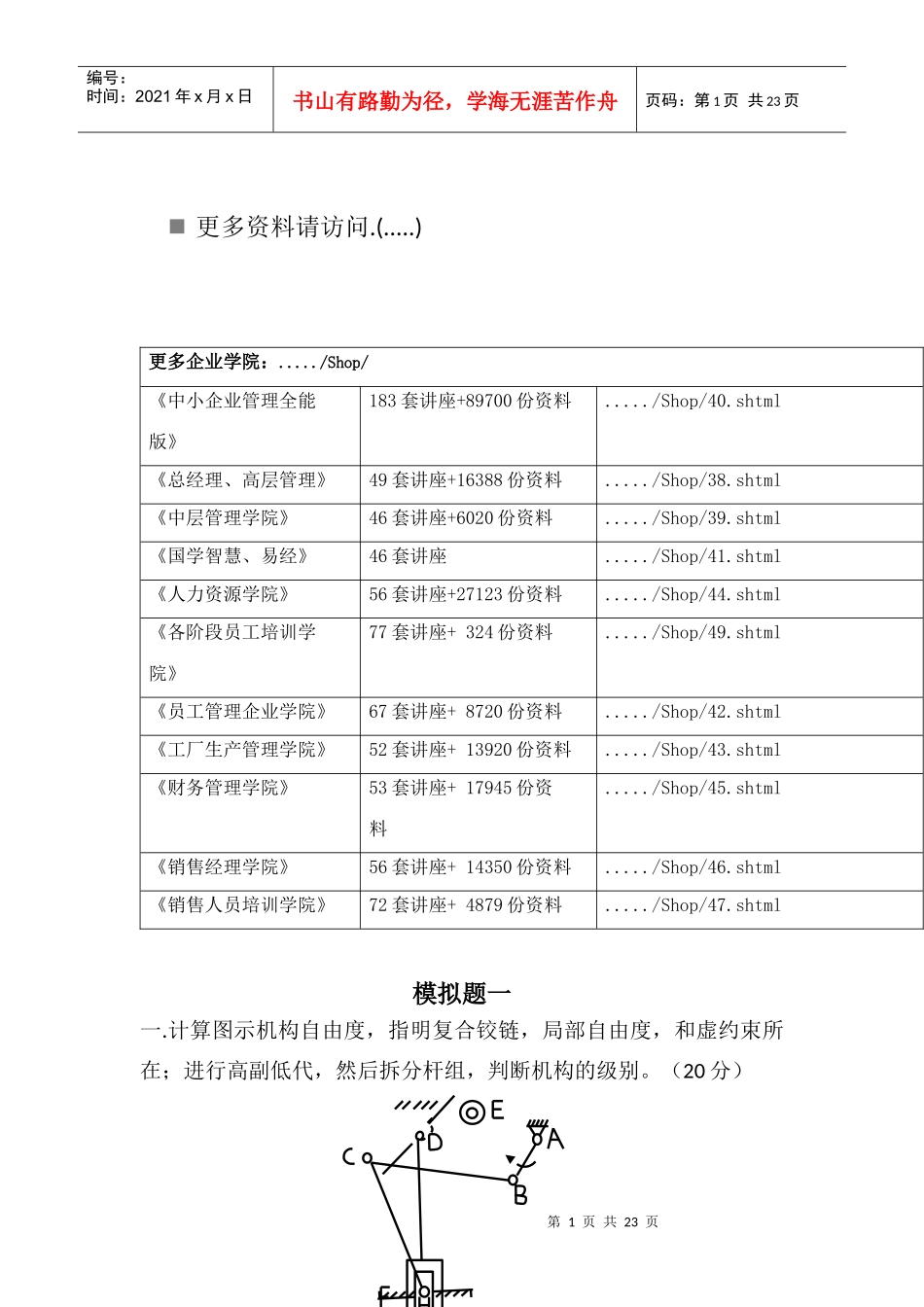

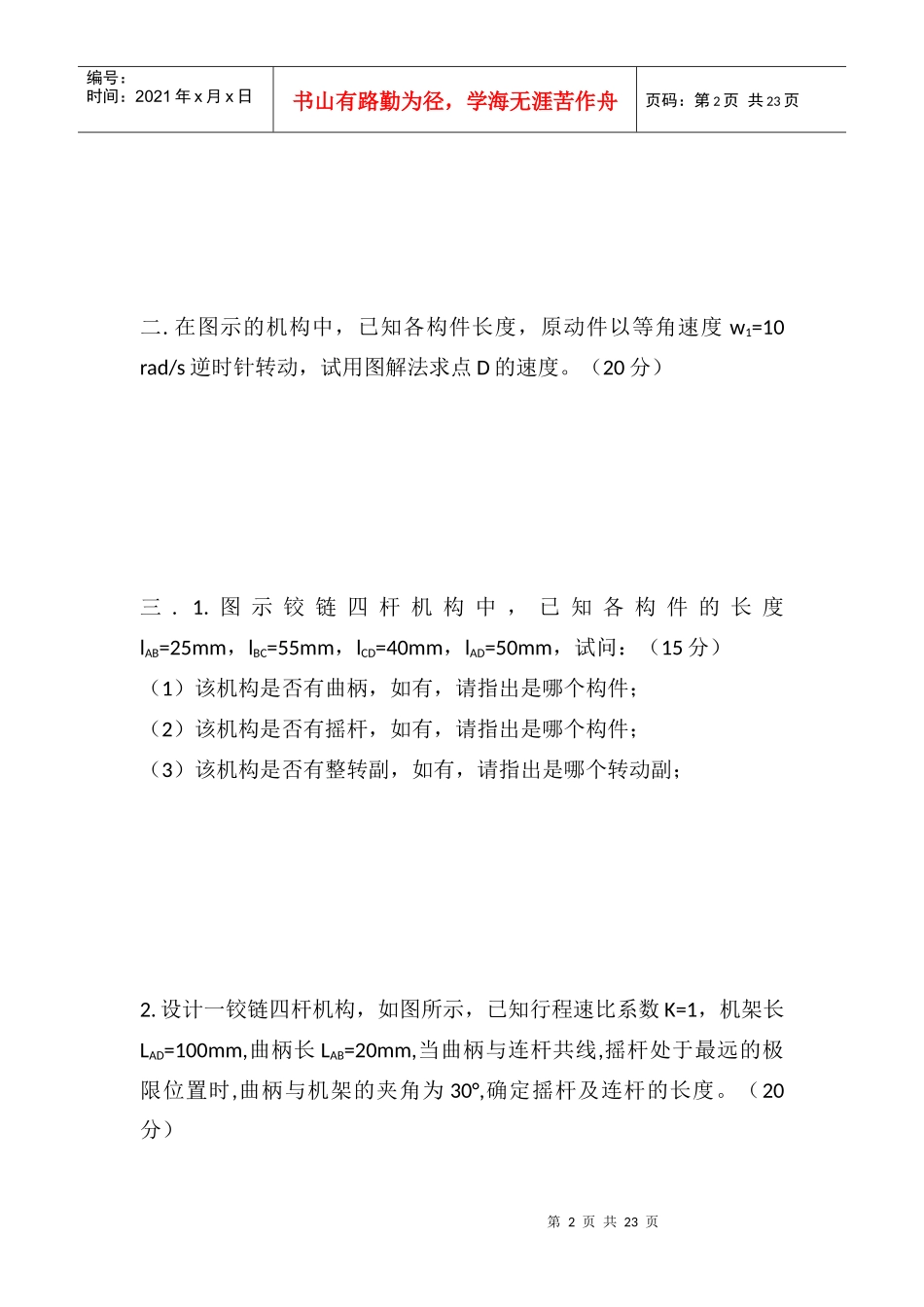

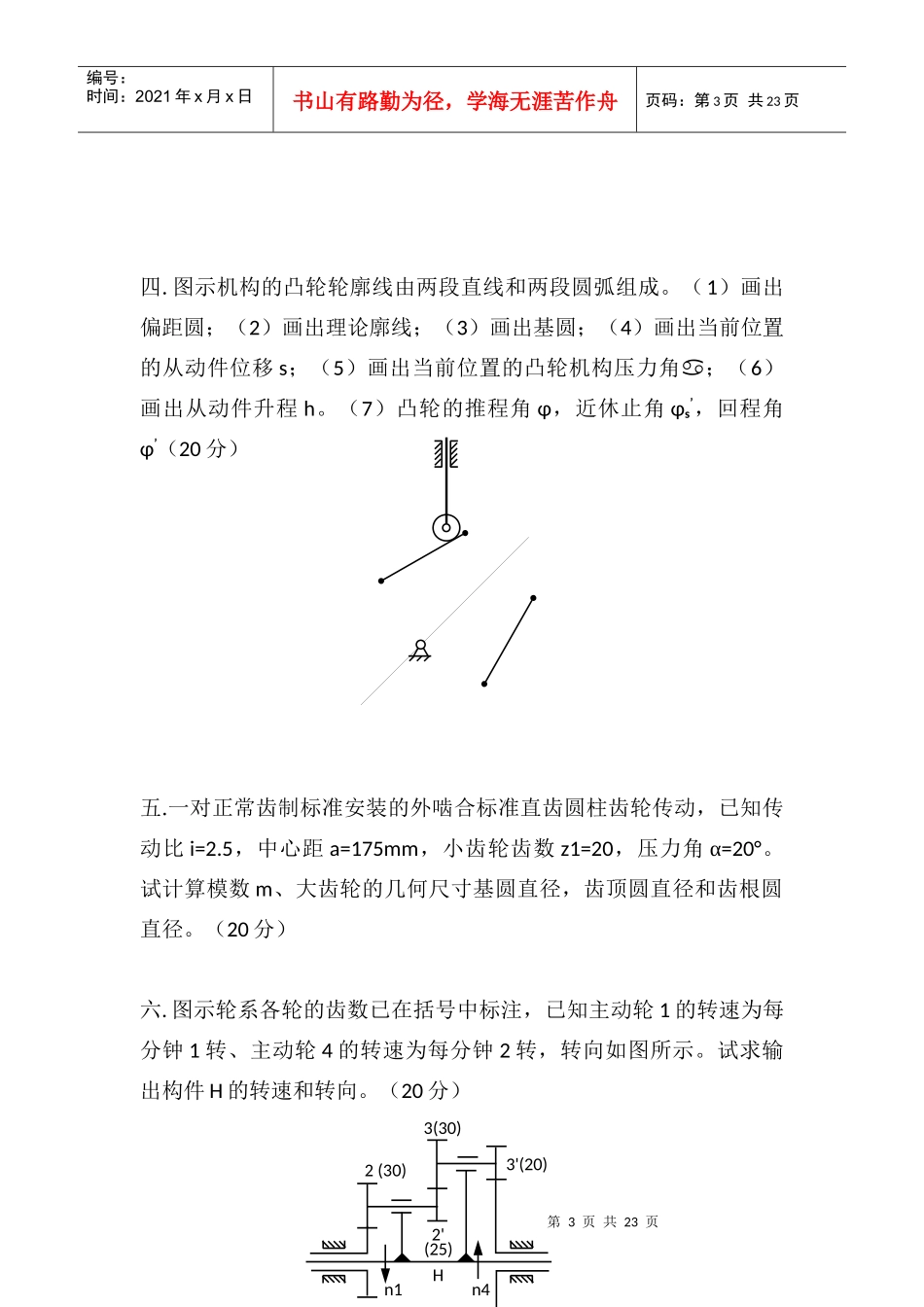

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页更多资料请访问.(.....)更多企业学院：...../Shop/《中小企业管理全能版》183套讲座+89700份资料...../Shop/40.shtml《总经理、高层管理》49套讲座+16388份资料...../Shop/38.shtml《中层管理学院》46套讲座+6020份资料...../Shop/39.shtml《国学智慧、易经》46套讲座...../Shop/41.shtml《人力资源学院》56套讲座+27123份资料...../Shop/44.shtml《各阶段员工培训学院》77套讲座+324份资料...../Shop/49.shtml《员工管理企业学院》67套讲座+8720份资料...../Shop/42.shtml《工厂生产管理学院》52套讲座+13920份资料...../Shop/43.shtml《财务管理学院》53套讲座+17945份资料...../Shop/45.shtml《销售经理学院》56套讲座+14350份资料...../Shop/46.shtml《销售人员培训学院》72套讲座+4879份资料...../Shop/47.shtml模拟题一一.计算图示机构自由度，指明复合铰链，局部自由度，和虚约束所在；进行高副低代，然后拆分杆组，判断机构的级别。（20分）第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页二.在图示的机构中，已知各构件长度，原动件以等角速度w1=10rad/s逆时针转动，试用图解法求点D的速度。（20分）三.1.图示铰链四杆机构中，已知各构件的长度lAB=25mm，lBC=55mm，lCD=40mm，lAD=50mm，试问：（15分）（1）该机构是否有曲柄，如有，请指出是哪个构件；（2）该机构是否有摇杆，如有，请指出是哪个构件；（3）该机构是否有整转副，如有，请指出是哪个转动副；2.设计一铰链四杆机构，如图所示，已知行程速比系数K=1，机架长LAD=100mm,曲柄长LAB=20mm,当曲柄与连杆共线,摇杆处于最远的极限位置时,曲柄与机架的夹角为30°,确定摇杆及连杆的长度。（20分）第3页共23页第2页共23页(25)3(30)2'4(90)1(25)2(30)3'(20)n1n4H编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页四.图示机构的凸轮轮廓线由两段直线和两段圆弧组成。（1）画出偏距圆；（2）画出理论廓线；（3）画出基圆；（4）画出当前位置的从动件位移s；（5）画出当前位置的凸轮机构压力角；（6）画出从动件升程h。（7）凸轮的推程角φ，近休止角φs’，回程角φ’（20分）五.一对正常齿制标准安装的外啮合标准直齿圆柱齿轮传动，已知传动比i=2.5，中心距a=175mm，小齿轮齿数z1=20，压力角α=20°。试计算模数m、大齿轮的几何尺寸基圆直径，齿顶圆直径和齿根圆直径。（20分）六.图示轮系各轮的齿数已在括号中标注，已知主动轮1的转速为每分钟1转、主动轮4的转速为每分钟2转，转向如图所示。试求输出构件H的转速和转向。（20分）第4页共23页第3页共23页W2w1M1M221编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页七.图示减速器，已知传动比i=z2/z1=3，作用在大齿轮上的阻力矩随大齿轮的转角φ2变化，其变化规律为：当0<=φ2<=120°时，阻力矩为M2=300N•m；当120°<=φ2<=360°时，阻力矩为M2=0，又已知小齿轮的转动惯量为J1，大齿轮的转动惯量为J2。假设作用在小齿轮上的驱动力矩M1为常数，小齿轮为等效构件。试求等效转动惯量Je，等效驱动力矩Md，等效阻力矩Mr。（15分）模拟题二第5页共23页第4页共23页BAFCGHDECAOB编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共23页一.平面机构的机构分析（20分）1.计算图示系统自由度，并指明虚约束、复合铰链、局部自由度。（8分）2.以AB为原动件对图示机构进行结构分析，要求画出原动件、基本组，并指出机构的级别。（8分）3.试对图示机构进行高副低代，要求画出替代机构。（4分）二.平面机构的运动分析图所示连杆机构中给定各构件长度和w1＝常数，试用相对运动图解法求杆5的角速度w5，写出求解的速度矢量方程，作出速度多边形（20分）第6页共23页第5页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共23页三.平面连杆机构及其设计（35分）1.如图所示，设已知四杆机构各构件的长度a=240mm；b=600mm；c=400mm；d=500mm，试回答下...
