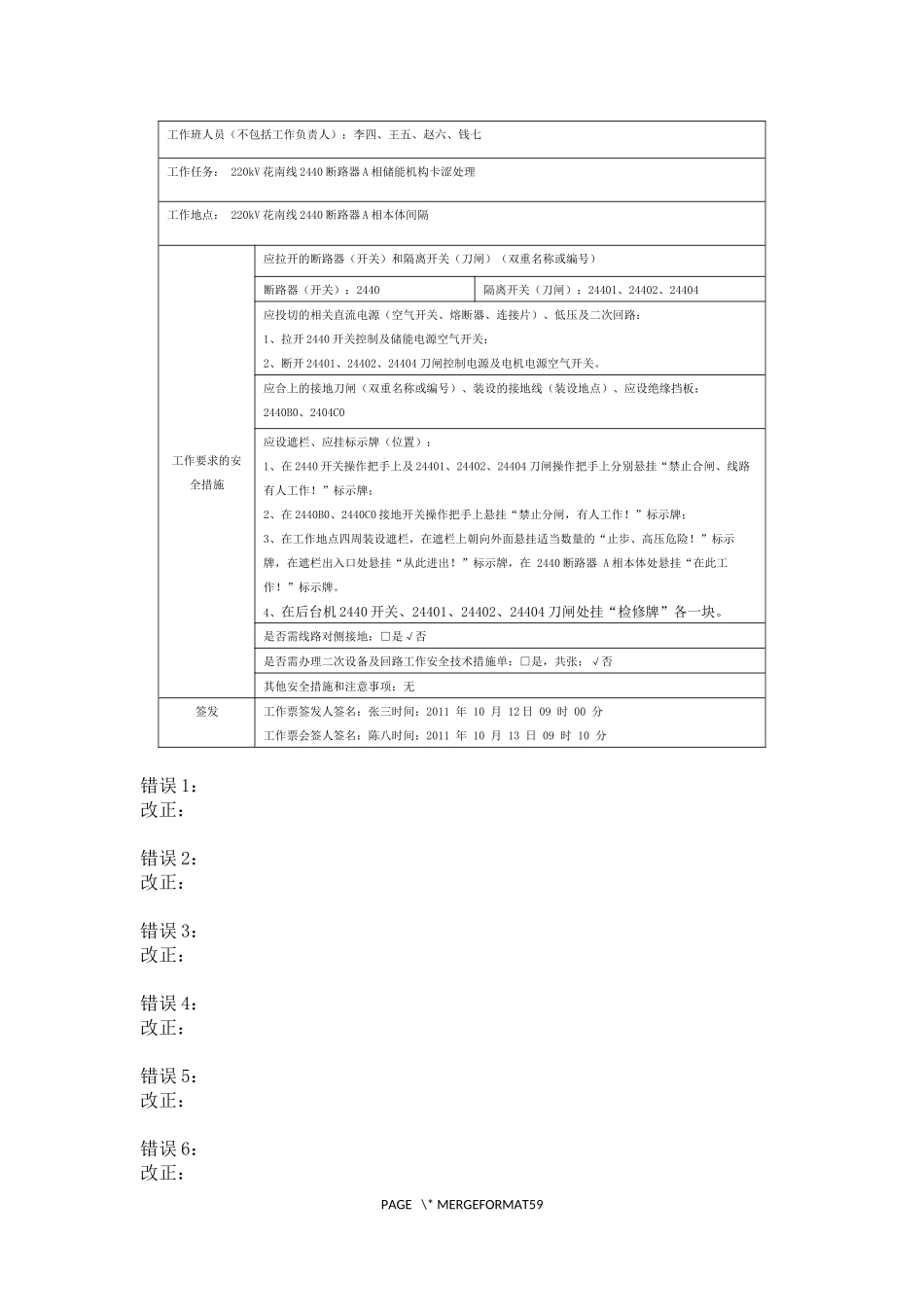

综合能力测试题库适用专业：变电类“三种人”一、工作票找茬（10分）1、以下是一张已签发的某市城东供电局修试所检修一班对220kV断路器储能机构卡涩处理的工作票，票中有10处明显违反南方电网公司《电气工作票技术规范》（发电、变电部分）的相关要求，请具体指出错误之处并改正。（每处1分，共10分。每处错误指出得0.5分，改正得0.5分）背景材料：（1）220kV磊花变电站220kV花南线2440断路器间隔为户外常规布置，电气接线方式为双母线带旁路。（2）申请停电时间为2011年10月13日08：00~21：00，批准工作时间为2011年10月13日08：00~18：00。（3）220kV花南线2440开关间隔相关电气一次接线图：220kV磊花变电站厂站第一种工作票编号：2011-10-2-001工作负责人（监护人）：张三单位和班组：修试所检修一班工作负责人及工作班人员总人数共4人计划工作时间自2011年10月13日09时00分至2011年10月13日19时00分PAGE\*MERGEFORMAT59工作班人员（不包括工作负责人）：李四、王五、赵六、钱七工作任务：220kV花南线2440断路器A相储能机构卡涩处理工作地点：220kV花南线2440断路器A相本体间隔工作要求的安全措施应拉开的断路器（开关）和隔离开关（刀闸）（双重名称或编号）断路器（开关）：2440隔离开关（刀闸）：24401、24402、24404应投切的相关直流电源（空气开关、熔断器、连接片）、低压及二次回路：1、拉开2440开关控制及储能电源空气开关；2、断开24401、24402、24404刀闸控制电源及电机电源空气开关。应合上的接地刀闸（双重名称或编号）、装设的接地线（装设地点）、应设绝缘挡板：2440B0、2404C0应设遮栏、应挂标示牌（位置）：1、在2440开关操作把手上及24401、24402、24404刀闸操作把手上分别悬挂“禁止合闸、线路有人工作！”标示牌；2、在2440B0、2440C0接地开关操作把手上悬挂“禁止分闸，有人工作！”标示牌；3、在工作地点四周装设遮栏，在遮栏上朝向外面悬挂适当数量的“止步、高压危险！”标示牌，在遮栏出入口处悬挂“从此进出！”标示牌，在2440断路器A相本体处悬挂“在此工作！”标示牌。4、在后台机2440开关、24401、24402、24404刀闸处挂“检修牌”各一块。是否需线路对侧接地：□是√否是否需办理二次设备及回路工作安全技术措施单：□是，共张；√否其他安全措施和注意事项：无签发工作票签发人签名：张三时间：2011年10月12日09时00分工作票会签人签名：陈八时间：2011年10月13日09时10分错误1：改正：错误2：改正：错误3：改正：错误4：改正：错误5：改正：错误6：改正：PAGE\*MERGEFORMAT59错误7：改正：错误8：改正：错误9：改正：错误10：改正：【答案】错误1：工作票编号错改正：编号应为：2011-10-1-001错误2：计划工作时间超过批准工作时限改正：调整时间在批准工作时限内错误3：工作班成员人数错误改正：工作班成员共计应为5人错误4：拉开2440开关控制及储能电源空气开关，“拉开”表述不规范改正：“拉开”改为“断开”错误5：应合接地开关编号错改正：2404C0应为2440C0错误6：“禁止合闸、线路有人工作！”标识牌错误改正：改为：“禁止合闸、有人工作！”错误7：在2440B0、2440C0接地开关操作把手上悬挂“禁止分闸，有人工作！”标示牌不正确改正：删去“在2440B0、2440C0接地开关操作把手上悬挂“禁止分闸，有人工作！”标示牌”错误8：在遮栏上朝向外面悬挂适当数量的“止步、高压危险！”标示牌，方向错误改正：标示牌改为朝向里面错误9：工作票签发人不能为张三（已是工作负责人）改正：改为其他工作票签发人错误10：修试所本项作业不需要进行会签PAGE\*MERGEFORMAT59改正：会签人一栏不需要填写错误11:后台机未按要求挂牌2、以下是一张已签发的某市城东供电局修试所检修一班对某220kV停电间隔的线路侧隔离开关进行检修维护的工作票，票中有10处明显违反南方电网公司《电气工作票技术规范》（发电、变电部分）的相关要求，请具体指出错误之处并改正。（每处1分，共10分。每处错误指出得0.5分，改正得0.5分）背景材料：（1）220kV磊花变电站220kV花南线2440断路器间隔为户外常规布置，电气接线方式为双母线带旁路。（2）申请停电时间为2013年10月13...
