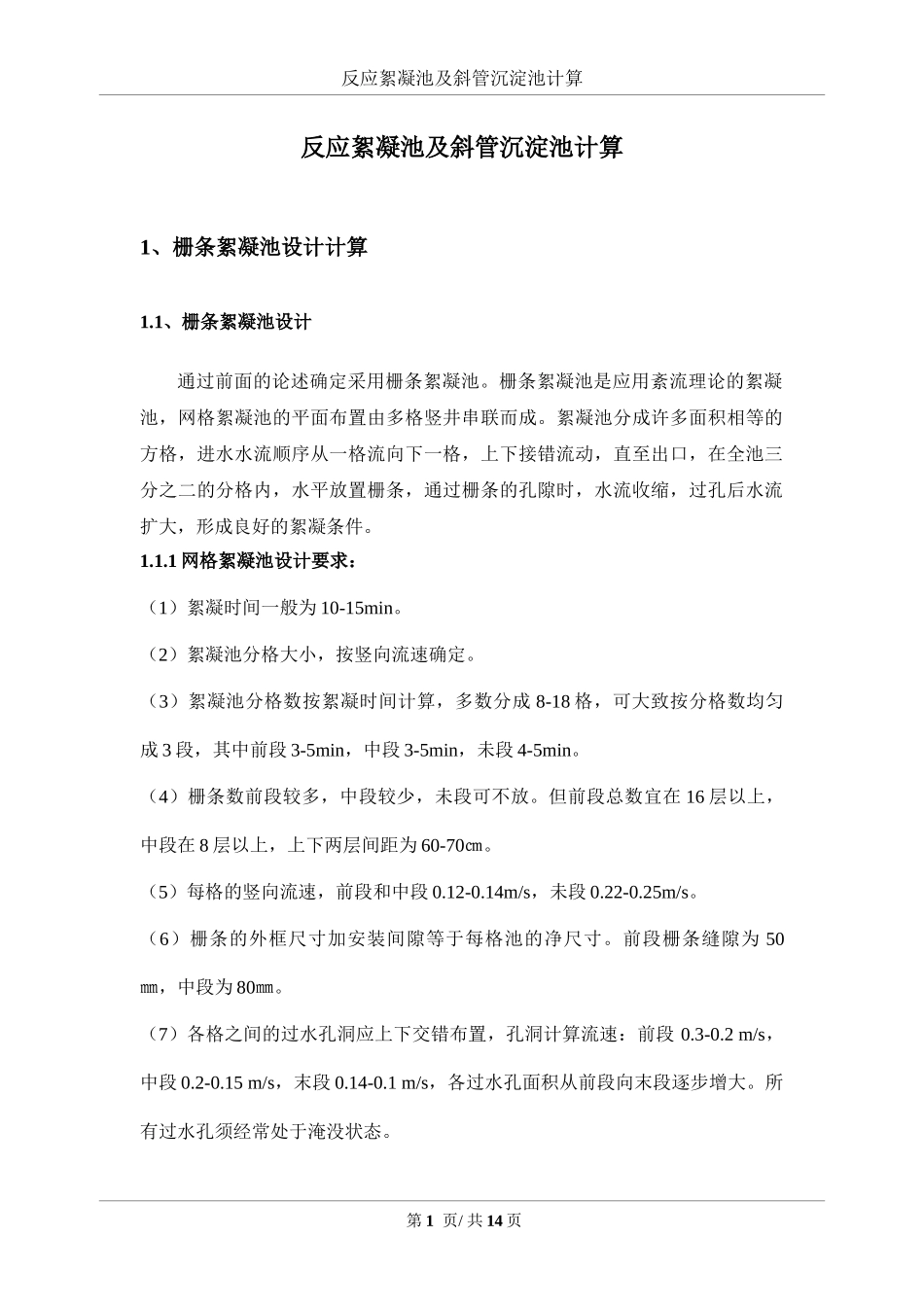

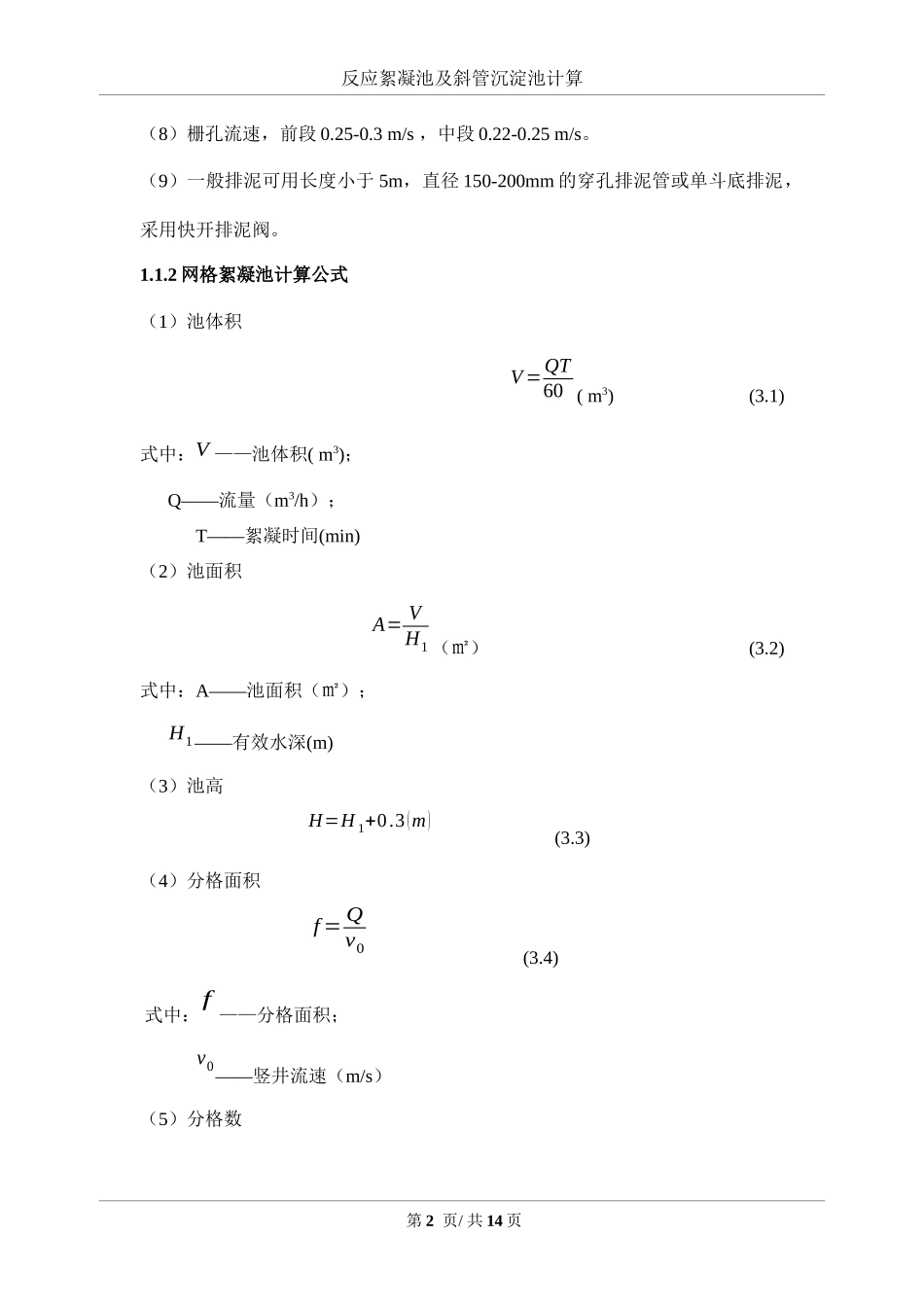

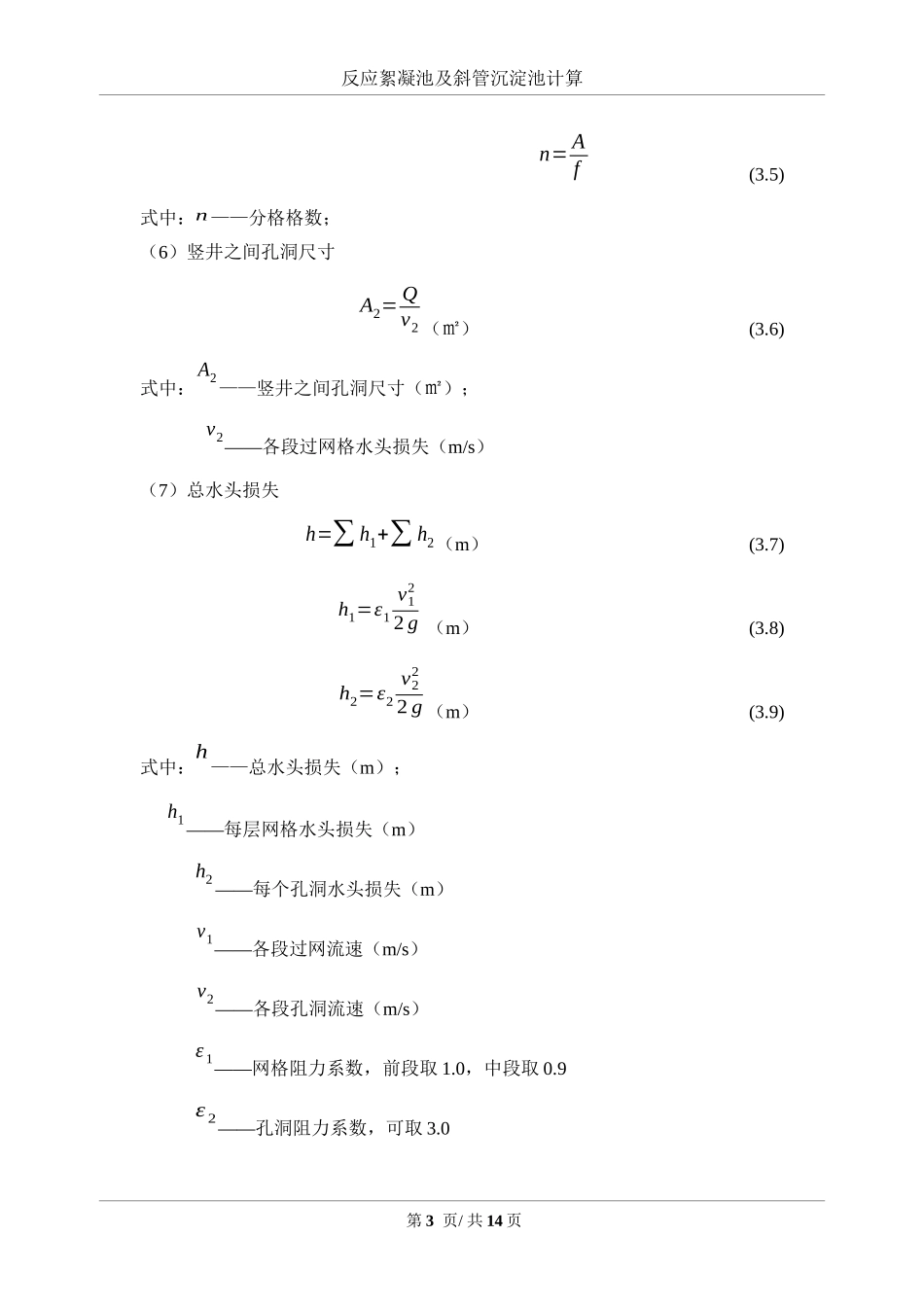

反应絮凝池及斜管沉淀池计算反应絮凝池及斜管沉淀池计算1、栅条絮凝池设计计算1.1、栅条絮凝池设计通过前面的论述确定采用栅条絮凝池。栅条絮凝池是应用紊流理论的絮凝池,网格絮凝池的平面布置由多格竖井串联而成。絮凝池分成许多面积相等的方格,进水水流顺序从一格流向下一格,上下接错流动,直至出口,在全池三分之二的分格内,水平放置栅条,通过栅条的孔隙时,水流收缩,过孔后水流扩大,形成良好的絮凝条件。1.1.1网格絮凝池设计要求:(1)絮凝时间一般为10-15min。(2)絮凝池分格大小,按竖向流速确定。(3)絮凝池分格数按絮凝时间计算,多数分成8-18格,可大致按分格数均匀成3段,其中前段3-5min,中段3-5min,未段4-5min。(4)栅条数前段较多,中段较少,未段可不放。但前段总数宜在16层以上,中段在8层以上,上下两层间距为60-70㎝。(5)每格的竖向流速,前段和中段0.12-0.14m/s,未段0.22-0.25m/s。(6)栅条的外框尺寸加安装间隙等于每格池的净尺寸。前段栅条缝隙为50㎜,中段为80㎜。(7)各格之间的过水孔洞应上下交错布置,孔洞计算流速:前段0.3-0.2m/s,中段0.2-0.15m/s,末段0.14-0.1m/s,各过水孔面积从前段向末段逐步增大。所有过水孔须经常处于淹没状态。第1页/共14页反应絮凝池及斜管沉淀池计算(8)栅孔流速,前段0.25-0.3m/s,中段0.22-0.25m/s。(9)一般排泥可用长度小于5m,直径150-200mm的穿孔排泥管或单斗底排泥,采用快开排泥阀。1.1.2网格絮凝池计算公式(1)池体积V=QT60(m3)(3.1)式中:V——池体积(m3);Q——流量(m3/h);T——絮凝时间(min)(2)池面积A=VH1(㎡)(3.2)式中:A——池面积(㎡);H1——有效水深(m)(3)池高H=H1+0.3(m)(3.3)(4)分格面积f=Qv0(3.4)式中:f——分格面积;v0——竖井流速(m/s)(5)分格数第2页/共14页反应絮凝池及斜管沉淀池计算n=Af(3.5)式中:n——分格格数;(6)竖井之间孔洞尺寸A2=Qv2(㎡)(3.6)式中:A2——竖井之间孔洞尺寸(㎡);v2——各段过网格水头损失(m/s)(7)总水头损失h=∑h1+∑h2(m)(3.7)h1=ε1v122g(m)(3.8)h2=ε2v222g(m)(3.9)式中:h——总水头损失(m);h1——每层网格水头损失(m)h2——每个孔洞水头损失(m)v1——各段过网流速(m/s)v2——各段孔洞流速(m/s)ε1——网格阻力系数,前段取1.0,中段取0.9ε2——孔洞阻力系数,可取3.0第3页/共14页反应絮凝池及斜管沉淀池计算1.1.3网格絮凝池设计计算因为设计流量0.182m³/s,流量比较小,只需采用一个反应池,设絮凝时间10min,得絮凝池的有效容积为:V=0.182×10×60=109.2m³设平均水深为3.0m,得池的面积为:A=109.23.0=36.4m3竖井流速取为0.12m/s,得单格面积:f=0.1820.12=1.5m2设每格为方形,边长采用1.23m,因此每格面积1.5㎡,由此得分格数为:n=36.41.5=24.3为配合沉淀尺寸采用25格实际絮凝时间为:t=1.23×1.23×3.0×250.182=623s=10.4min池的平均有效水深为3.0m,取超过0.45m,泥斗深度0.65m,得池的总高度为:H=3.0+0.45+0.65=4.10m过水洞流速按进口0.3m/s递减到出口0.1m/s计算,得各过水孔洞的尺寸见表:表1.1过水孔洞的尺寸第4页/共14页反应絮凝池及斜管沉淀池计算第5页/共14页1下10上22下12上11下5下16上上17下下6上22上19下7下4上21下20上上15下2上8上3下22上13下14上上9下22下下18上原水分格编号1234567孔洞高×宽(m)0.49×1.230.49×1.230.55×1.230.60×1.230.65×1.230.70×1.230.74×1.23分格编号891011121314孔洞高×宽(m)0.74×1.230.74×1.230.80×1.230.85×1.230.90×1.230.95×1.230.95×1.23分格编号15161718192021孔洞高×宽(m)1.00×1.231.15×1.231.21×1.231.28×1.231.39×1.231.47×1.230.74×1.23分格22孔洞高×宽(m)0.37×1.23出水出水出水出水反应絮凝池及斜管沉淀池计算图1.1网格絮凝池布置图絮凝池布置中,图中已表示从进口到出口各格的水流方向,“上”、“下”表示隔墙上的开孔位置,上孔上缘在最高水位以下,下孔下缘与排泥槽口齐平。编号1-7格中每格安装3层网格,8-15格中每格安装1层网格,后阶段不需要安装网格,上下间距为60cm。网格絮凝池水头损失由水...
