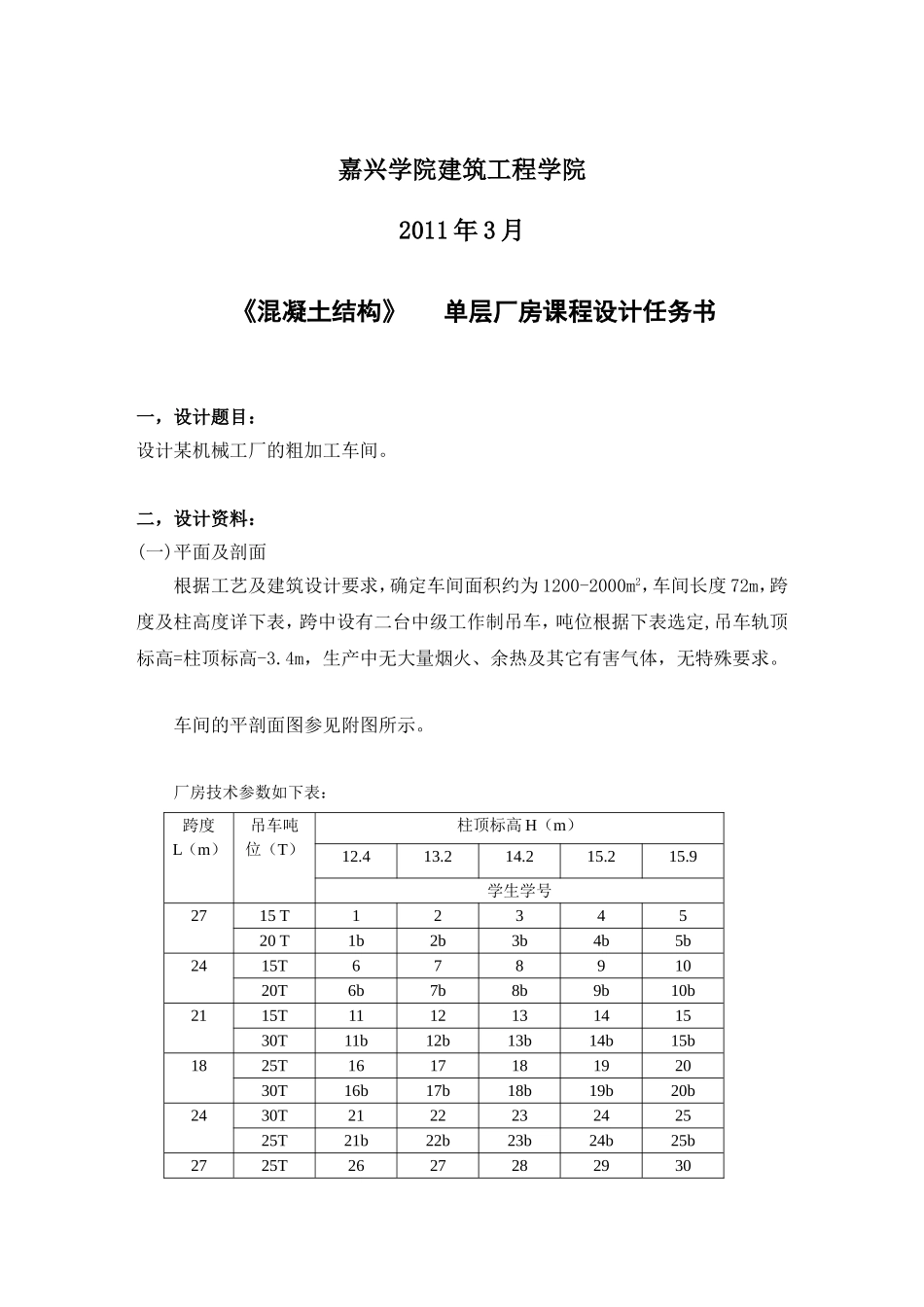

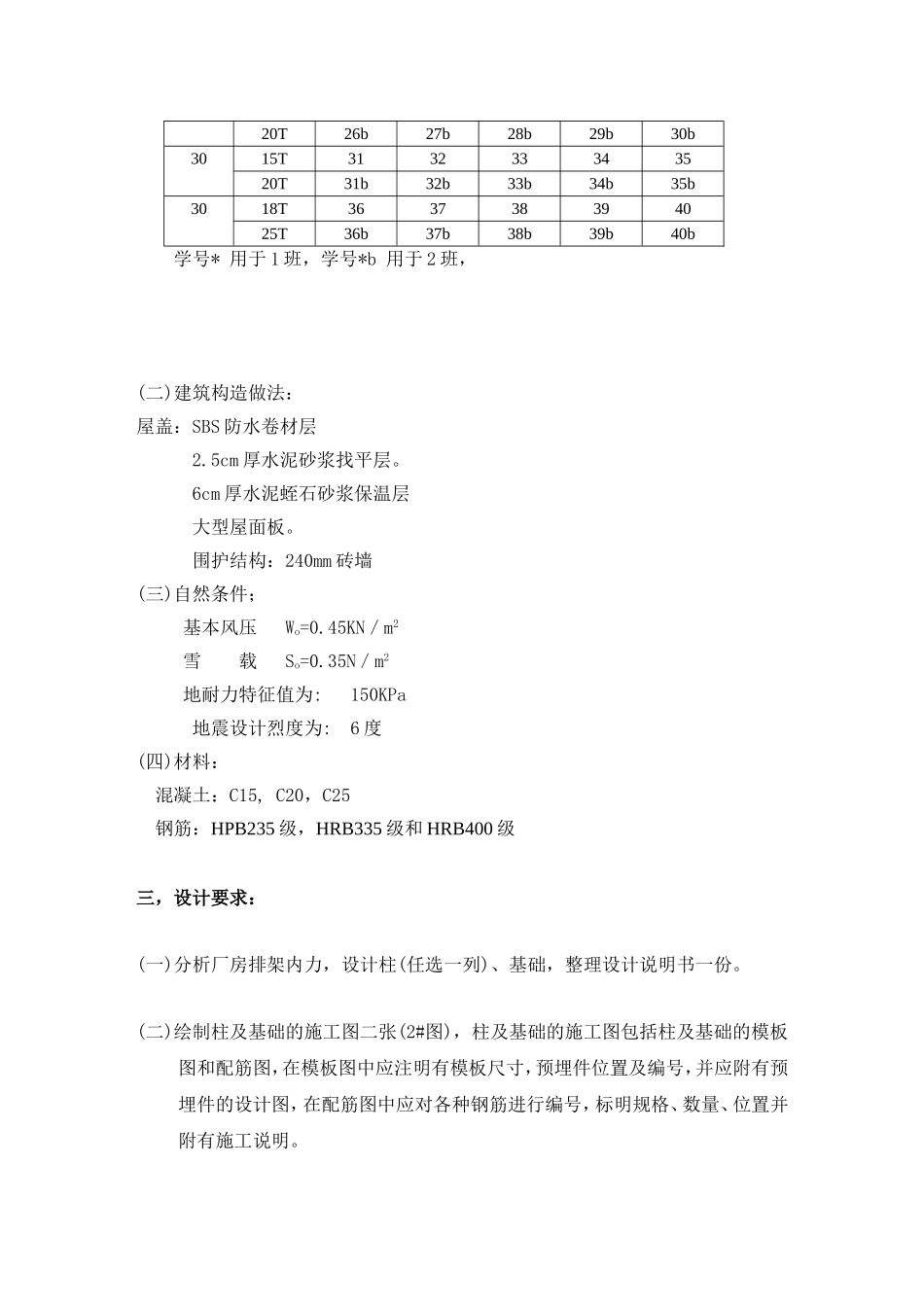

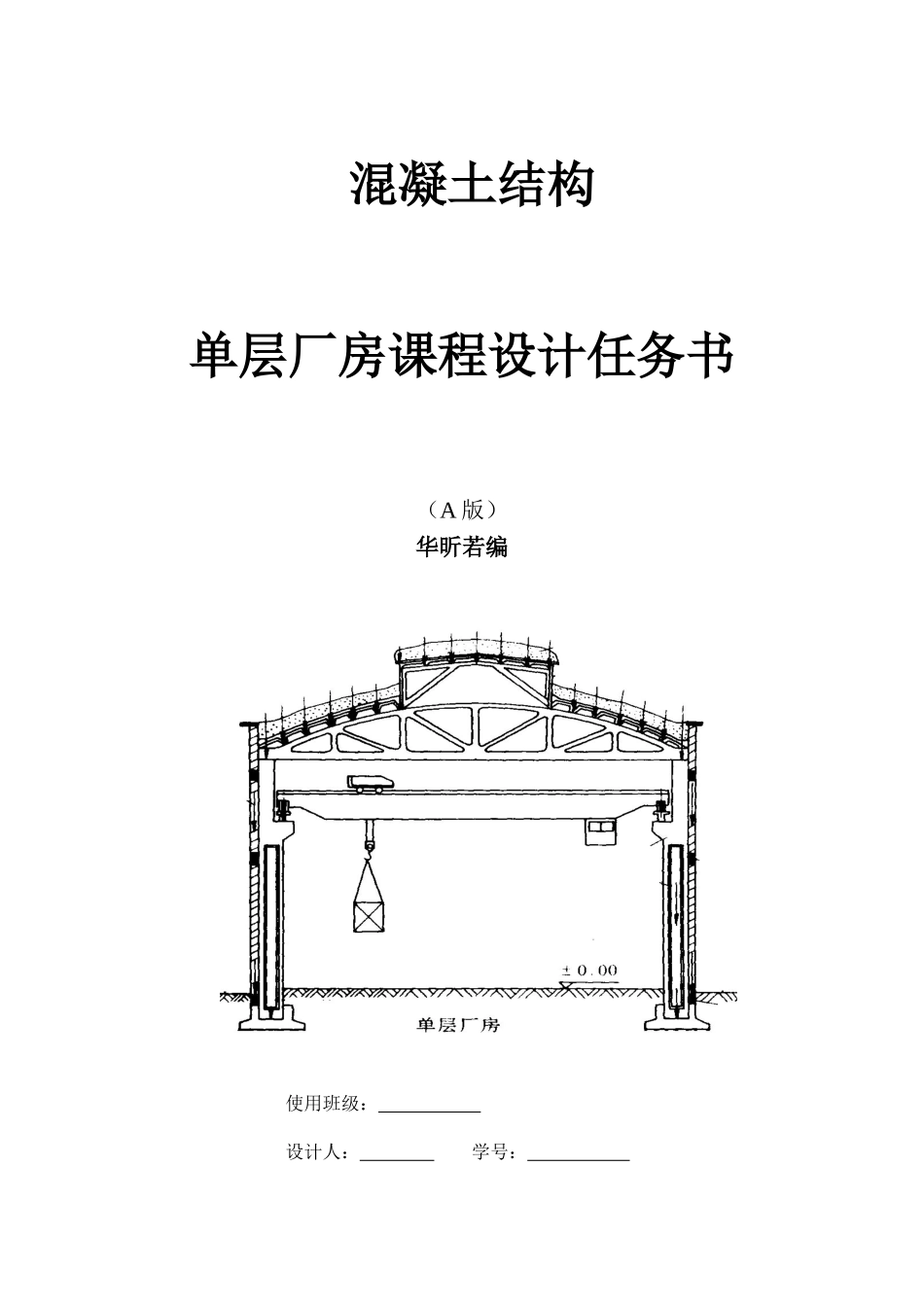

混凝土结构单层厂房课程设计任务书（A版）华昕若编使用班级：设计人：学号：嘉兴学院建筑工程学院2011年3月《混凝土结构》单层厂房课程设计任务书一，设计题目：设计某机械工厂的粗加工车间。二，设计资料：(一)平面及剖面根据工艺及建筑设计要求，确定车间面积约为1200-2000m2，车间长度72m，跨度及柱高度详下表，跨中设有二台中级工作制吊车，吨位根据下表选定,吊车轨顶标高=柱顶标高-3.4m，生产中无大量烟火、余热及其它有害气体，无特殊要求。车间的平剖面图参见附图所示。厂房技术参数如下表：跨度L（m）吊车吨位（T）柱顶标高H（m）12.413.214.215.215.9学生学号2715T1234520T1b2b3b4b5b2415T67891020T6b7b8b9b10b2115T111213141530T11b12b13b14b15b1825T161718192030T16b17b18b19b20b2430T212223242525T21b22b23b24b25b2725T262728293020T26b27b28b29b30b3015T313233343520T31b32b33b34b35b3018T363738394025T36b37b38b39b40b学号*用于1班，学号*b用于2班，(二)建筑构造做法：屋盖：SBS防水卷材层2.5cm厚水泥砂浆找平层。6cm厚水泥蛭石砂浆保温层大型屋面板。围护结构：240mm砖墙(三)自然条件；基本风压Wo=0.45KN／m2雪载So=0.35N／m2地耐力特征值为:150KPa地震设计烈度为:6度(四)材料：混凝土：C15,C20，C25钢筋：HPB235级，HRB335级和HRB400级三，设计要求：(一)分析厂房排架内力，设计柱(任选一列)、基础，整理设计说明书一份。(二)绘制柱及基础的施工图二张(2#图)，柱及基础的施工图包括柱及基础的模板图和配筋图，在模板图中应注明有模板尺寸，预埋件位置及编号，并应附有预埋件的设计图，在配筋图中应对各种钢筋进行编号，标明规格、数量、位置并附有施工说明。四，设计要求：1，本课程设计要求在1.0周内独立完成2，计算书要求书写整齐，表达清楚，计算数据正确无误，计算步骤符合理论要求，概念、逻辑清晰，最后要求装订成册。3，施工图要求上墨，图面布置力求整齐、匀称、平衡、美观，线条要求粗、细有别，光滑均匀。图中字体一概要求仿宋体书写，尺寸详尽，图纸右下角之图标应填写清楚。符合<<中华人民共和国国家标准GBJ105-87>>和<>要求。4，钢筋砼柱等结构构件的钢筋选用及配置均应符合规范及构造要求。五．参考资料：（一）设计指导书中单层工业厂房排架设计实例（二）规范1，GB50009-2001(建筑结构荷载规范)2，GBJl05—87(建筑结构制图统一标准)3，GBJl-86(房屋建筑制图统一标准)。4，GB50003-2001(砌体结构设计规范)。5，GB50010-2002(砼结构设计规范)。6，GB50011-2001(建筑抗震设计规范)。7，GB50068《建筑结构可靠度设计统一标准》8，GB50007-2002《地基基础设计规范》（三）其他资料1，建筑结构设计手册(排架分析)2，建筑结构构造资料集（上、下册）(中国建筑工业出版社出版)。3，标准图集4，其他参数：SBS防水卷材0.35KN／m22.5cm水泥砂浆0.5KN／m26cm水泥保温砂浆0.48KN／m2大型屋面板(包括填缝)1.40KN／m2钢支撑0.05KN／m2屋架自重27m屋架106KN／根24m屋架94KN／根21m屋架82KN／根18m屋架71KN／根（参考值）天沟板，屋檐及雨水重(已计入屋面板中)钢窗(宽4.2m)0.50KN／m2，砖墙19KN／m2吊车梁自重18m跨每根28.2KN21m跨每根32.9KN24m跨每根37.6KN27m跨每根42KN轨道及连杆重量可按1.50KN/m估算屋面活荷载(对于不上人的屋面)(准永久值系数ψ=0.5N／m预制钢筋混凝土基础梁重17kN／根屋面坡度α=10度5，吊车设计参考资料：30/5t吊车：中级工作制，跨度LK=25.5m，宽度B=6.15m，轮距K=4.8m，大车重量G=342KN，小车重量，g=118KN(双闸)，最大轮压Pmax=328KN，轨道中心至起重机外端的距离B1=300mm。25/3t吊车：中级工作制，跨度LK=25.5m(22.5m)，宽度B=6.15m，轮距K=4.8m，大车重量G=342KN(302KN)，小车重量，g=118KN(双闸)，最大轮压Pmax=328KN(290KN)，轨道中心至起重机外端的距离B1=300mm。20/3t吊车：中级工作制，跨度LK=22.5m(19.5m)，宽度B=5.56m，轮距K=4.4m，最大轮压Pmax=156KN(136KN)，轨道中心至起重机外端的距离B1=230mm。15t吊车：中级工作制，跨度LK=19.5m(16.5m)，宽度B=5.56m，轮距K=4.4m，最大轮压Pmax=136KN(115KN)，轨道中心至起重机外端的距离B1=230mm。10t吊车：中级工作制，跨度LK=16.5m，宽度B=5.56m，轮距K=4.4m，最大轮压Pmax=115KN，轨道中心至起重机外端的距离B1=230mm。
