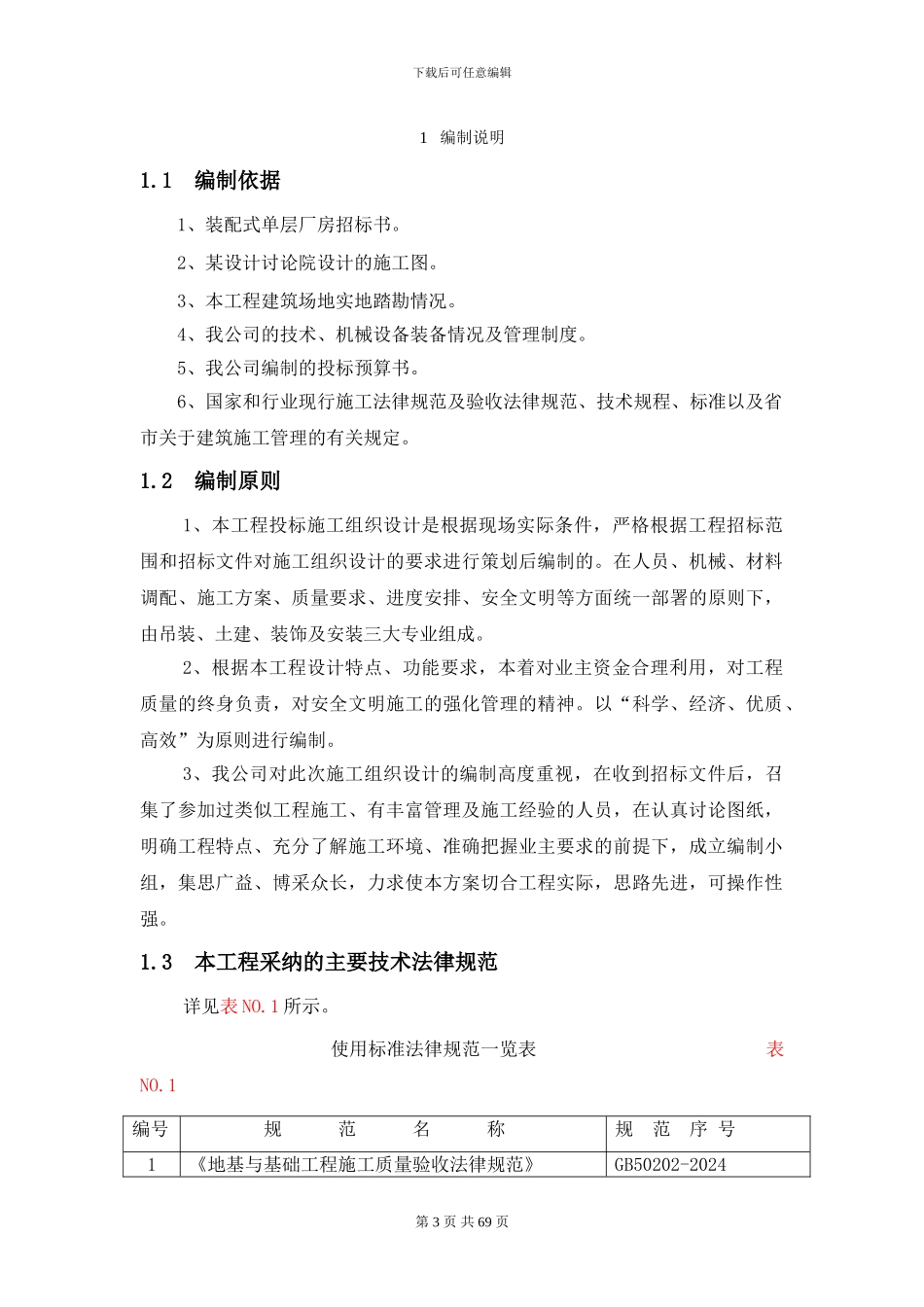

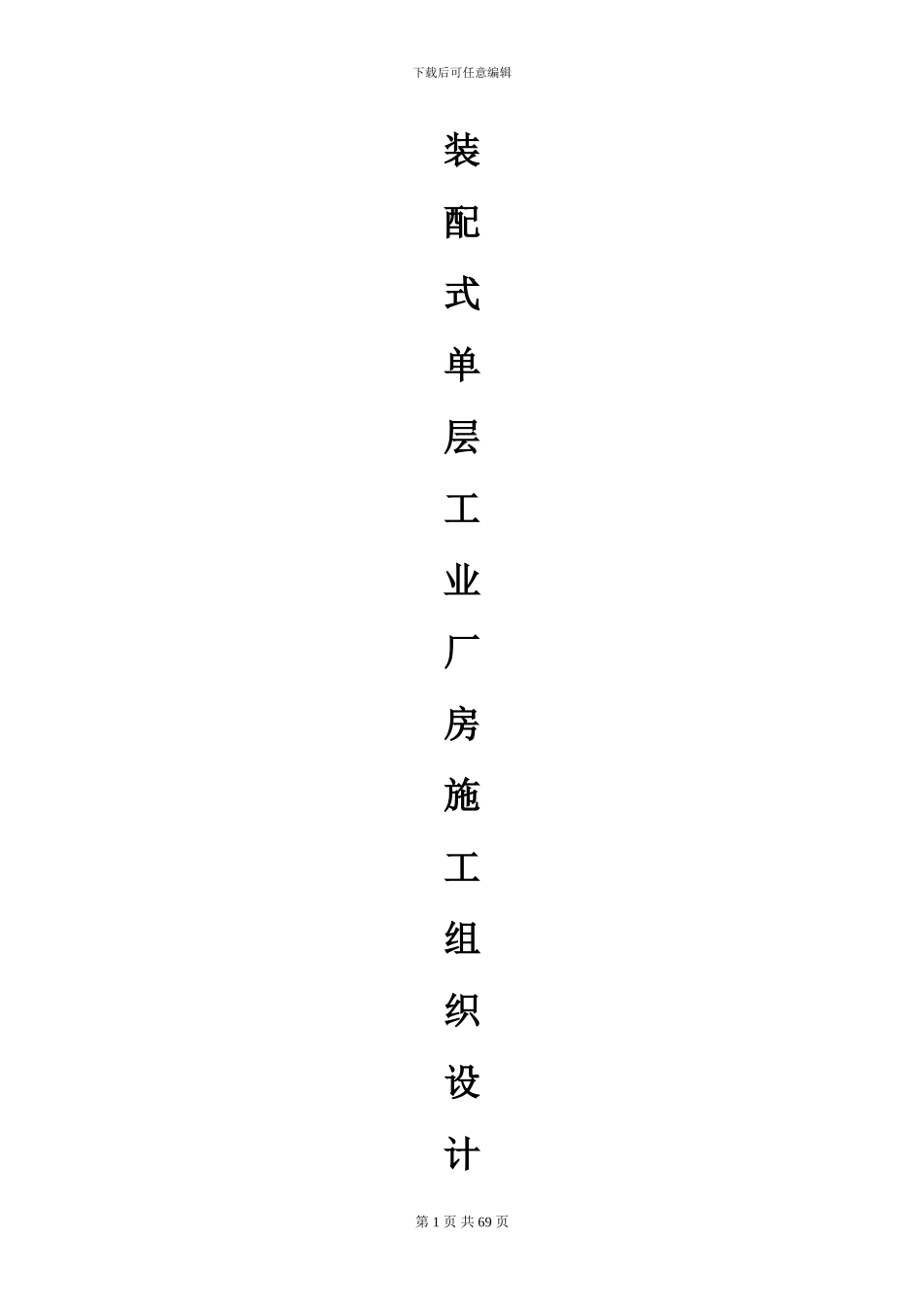

下载后可任意编辑装配式单层工业厂房施工组织设计第1页共69页下载后可任意编辑2024年12月16日第2页共69页下载后可任意编辑1编制说明1.1编制依据1、装配式单层厂房招标书。2、某设计讨论院设计的施工图。3、本工程建筑场地实地踏勘情况。4、我公司的技术、机械设备装备情况及管理制度。5、我公司编制的投标预算书。6、国家和行业现行施工法律规范及验收法律规范、技术规程、标准以及省市关于建筑施工管理的有关规定。1.2编制原则1、本工程投标施工组织设计是根据现场实际条件，严格根据工程招标范围和招标文件对施工组织设计的要求进行策划后编制的。在人员、机械、材料调配、施工方案、质量要求、进度安排、安全文明等方面统一部署的原则下，由吊装、土建、装饰及安装三大专业组成。2、根据本工程设计特点、功能要求，本着对业主资金合理利用，对工程质量的终身负责，对安全文明施工的强化管理的精神。以“科学、经济、优质、高效”为原则进行编制。3、我公司对此次施工组织设计的编制高度重视，在收到招标文件后，召集了参加过类似工程施工、有丰富管理及施工经验的人员，在认真讨论图纸，明确工程特点、充分了解施工环境、准确把握业主要求的前提下，成立编制小组，集思广益、博采众长，力求使本方案切合工程实际，思路先进，可操作性强。1.3本工程采纳的主要技术法律规范详见表NO.1所示。使用标准法律规范一览表表NO.1编号规范名称规范序号1《地基与基础工程施工质量验收法律规范》GB50202-2024第3页共69页下载后可任意编辑2《砌体工程施工质量验收法律规范》GB50203-20243《混凝土结构工程施工质量验收法律规范》GB50204-20244《屋面工程施工质量验收法律规范》GB50207-20245《建筑装饰装修工程质量验收法律规范》GB50210-20016《建筑工程施工质量验收统一标准》GB50300-20017《建筑工程文件归档整理法律规范》GB/T50328-20018《建筑用砂》GB/T14684-20019《建筑用卵石、碎石》GB/T14685-200110《钢结构工程施工质量验收法律规范》GB5020-200111《钢筋焊接及验收法律规范》JGJ18-9612《钢筋焊接接头试验方法标准》JGJ/T27-200113《建筑施工扣件式钢管脚手架安全技术规程》JGJ130-200114《建筑施工安全检查标准》JGJ59-992工程概况及特点2.1工程概况本工程为某装配式单层工业厂房机械加工和装配车间工程，项目业主为某机械有限公司，由某设计讨论院设计设计。工程由3跨单层工业厂房组成（包括机械加工车间和装配车间），总建筑面积为7646.5m2。厂房长125.6m，柱距为6m，装配工段跨度为24m，屋面顶标高为19.8m；其它两跨厂房跨度均为18m，房屋面顶标高为15.0m。三跨厂房总宽度为60.77m，室内设计标高±0.000m，室内外高差为150mm，详见厂房横向剖面图(图NO.1)所示。2.1.1建筑部分本工程墙面均采纳轻骨料钢筋混凝土墙板，采光带采纳1.5厚阻燃型增强型玻璃纤维聚脂采光波形板。厂房屋面及天窗屋面均采纳预应力大型屋面板，以SBS改性沥青卷材作为防水层。厂房混凝土柱、吊车梁、屋架、屋面板底均刷白色803涂料。第4页共69页下载后可任意编辑2.1.2结构部分本工程为排架结构，结构安全等级为二级，建筑抗震设防烈度为7度，建筑物耐久年限按50年设计。本工程基础采纳柱下独立大方脚基础，深度为1.25-1.50m。柱子均采纳预制工字型钢筋混凝土柱，屋架均采纳预应力折线形屋架，屋盖均采纳预应力大型屋面板。吊车采纳16Mn实腹式钢吊车梁。基础垫层混凝土强度等级为C10，基础为C25砼，柱为C40混凝土。各类支撑均采纳钢支撑。具体详见主要构件统计一览表（表NO.2）所示。2.2施工条件2.2.1场地条件本工程位于某市郊区，工程场地紧临厂区道路，且路况较好，能满足施工现场材料及机具运输的要求。施工场地内地形平坦，三通一平已完成。2.2.2气候条件该市为中亚热带湿润气候带，四季分明，雨量充沛，年均降雨量达1386MM，年均蒸发量为1045.9mm，无霜期长，年平均气温为16.5℃～18℃，年均日照1178h，主导风向是北风，次主导风向是西北风，平均风速1.3m/s，最大风速16.7m/s。主要构件统计一览表表NO.2类别构件编号材料数量构件体积单件重量(T)长度最大安装标高柱Z(A)钢筋砼222.5826.4611.3Z(B)225....
