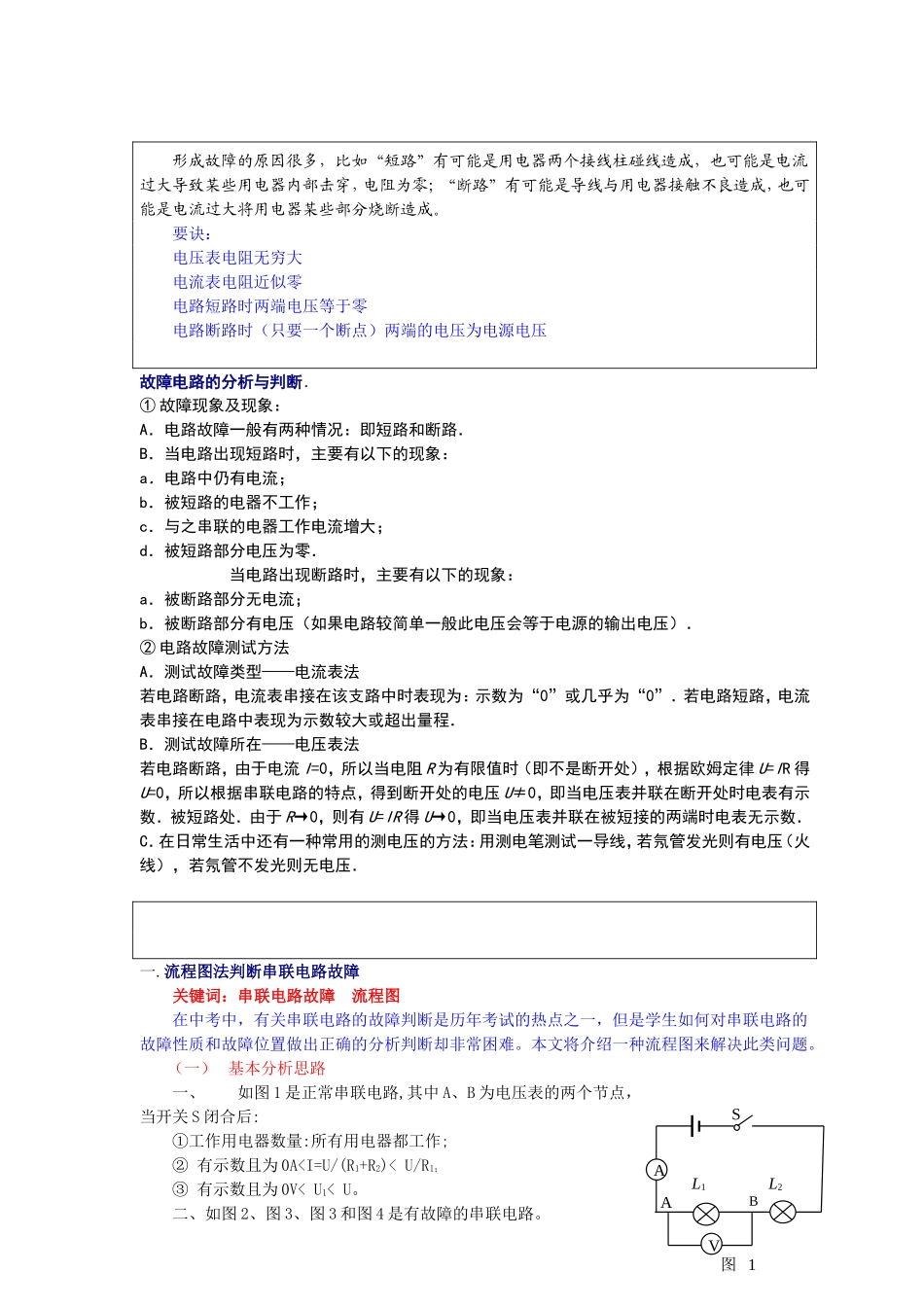

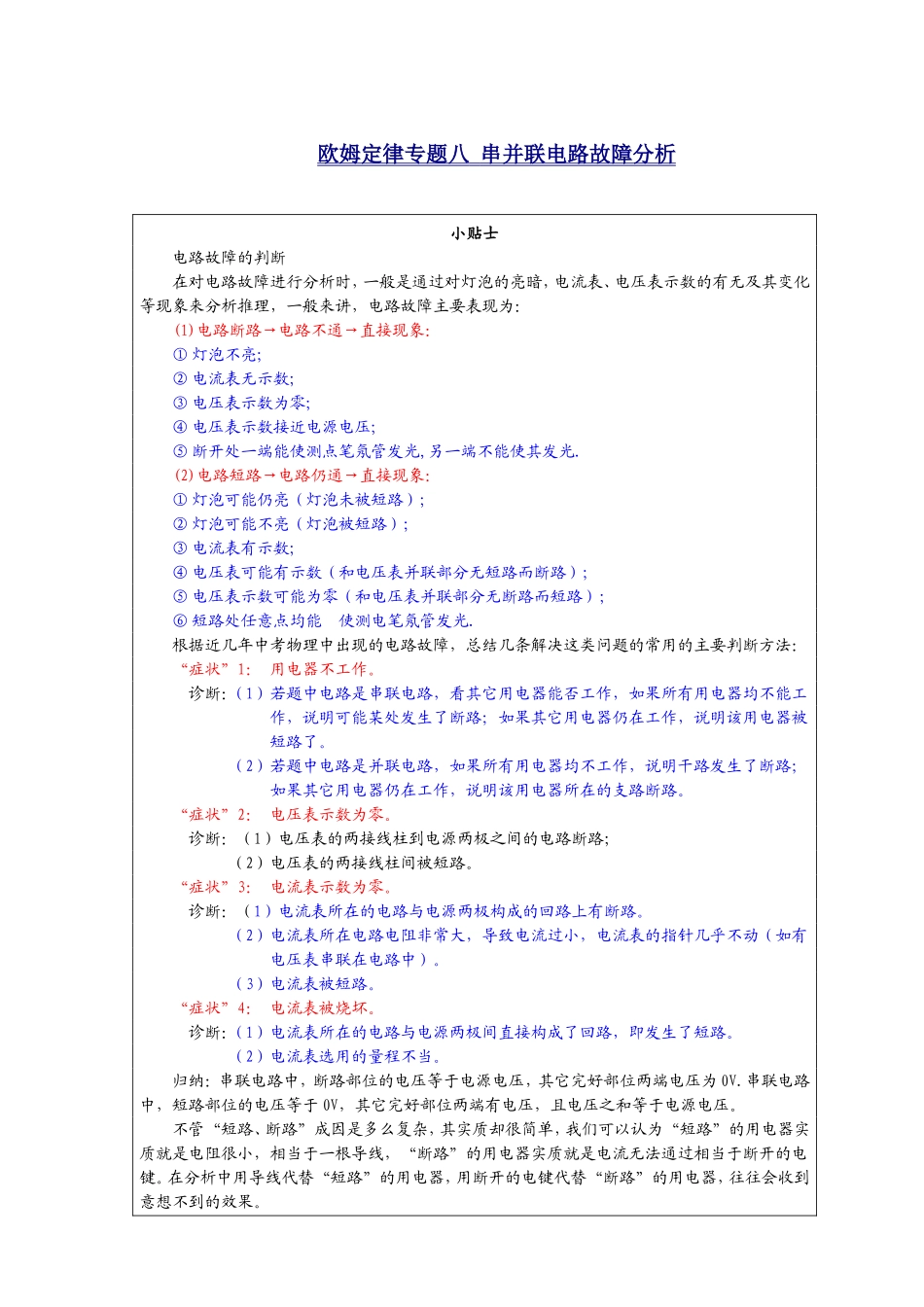

欧姆定律专题八串并联电路故障分析小贴士电路故障的判断在对电路故障进行分析时，一般是通过对灯泡的亮暗，电流表、电压表示数的有无及其变化等现象来分析推理，一般来讲，电路故障主要表现为：(1)电路断路→电路不通→直接现象：①灯泡不亮;②电流表无示数;③电压表示数为零;④电压表示数接近电源电压;⑤断开处一端能使测点笔氖管发光,另一端不能使其发光.(2)电路短路→电路仍通→直接现象：①灯泡可能仍亮（灯泡未被短路）;②灯泡可能不亮（灯泡被短路）;③电流表有示数;④电压表可能有示数（和电压表并联部分无短路而断路）;⑤电压表示数可能为零（和电压表并联部分无断路而短路）；⑥短路处任意点均能使测电笔氖管发光.根据近几年中考物理中出现的电路故障，总结几条解决这类问题的常用的主要判断方法：“症状”1：用电器不工作。诊断：（1）若题中电路是串联电路，看其它用电器能否工作，如果所有用电器均不能工作，说明可能某处发生了断路；如果其它用电器仍在工作，说明该用电器被短路了。（2）若题中电路是并联电路，如果所有用电器均不工作，说明干路发生了断路；如果其它用电器仍在工作，说明该用电器所在的支路断路。“症状”2：电压表示数为零。诊断：（1）电压表的两接线柱到电源两极之间的电路断路；（2）电压表的两接线柱间被短路。“症状”3：电流表示数为零。诊断：（1）电流表所在的电路与电源两极构成的回路上有断路。（2）电流表所在电路电阻非常大，导致电流过小，电流表的指针几乎不动（如有电压表串联在电路中）。（3）电流表被短路。“症状”4：电流表被烧坏。诊断：（1）电流表所在的电路与电源两极间直接构成了回路，即发生了短路。（2）电流表选用的量程不当。归纳：串联电路中，断路部位的电压等于电源电压，其它完好部位两端电压为0V.串联电路中，短路部位的电压等于0V，其它完好部位两端有电压，且电压之和等于电源电压。不管“短路、断路”成因是多么复杂，其实质却很简单，我们可以认为“短路”的用电器实质就是电阻很小，相当于一根导线，“断路”的用电器实质就是电流无法通过相当于断开的电键。在分析中用导线代替“短路”的用电器，用断开的电键代替“断路”的用电器，往往会收到意想不到的效果。形成故障的原因很多，比如“短路”有可能是用电器两个接线柱碰线造成，也可能是电流过大导致某些用电器内部击穿，电阻为零；“断路”有可能是导线与用电器接触不良造成，也可能是电流过大将用电器某些部分烧断造成。要诀：电压表电阻无穷大电流表电阻近似零电路短路时两端电压等于零电路断路时（只要一个断点）两端的电压为电源电压故障电路的分析与判断．①故障现象及现象：A．电路故障一般有两种情况：即短路和断路．B．当电路出现短路时，主要有以下的现象：a．电路中仍有电流；b．被短路的电器不工作；c．与之串联的电器工作电流增大；d．被短路部分电压为零．当电路出现断路时，主要有以下的现象：a．被断路部分无电流；b．被断路部分有电压（如果电路较简单一般此电压会等于电源的输出电压）．②电路故障测试方法A．测试故障类型——电流表法若电路断路，电流表串接在该支路中时表现为：示数为“0”或几乎为“0”．若电路短路，电流表串接在电路中表现为示数较大或超出量程．B．测试故障所在——电压表法若电路断路，由于电流I=0，所以当电阻R为有限值时（即不是断开处），根据欧姆定律U=IR得U=0，所以根据串联电路的特点，得到断开处的电压U≠0，即当电压表并联在断开处时电表有示数．被短路处．由于R→0，则有U=IR得U→0，即当电压表并联在被短接的两端时电表无示数．C．在日常生活中还有一种常用的测电压的方法：用测电笔测试一导线，若氖管发光则有电压（火线），若氖管不发光则无电压．一.流程图法判断串联电路故障关键词：串联电路故障流程图在中考中，有关串联电路的故障判断是历年考试的热点之一，但是学生如何对串联电路的故障性质和故障位置做出正确的分析判断却非常困难。本文将介绍一种流程图来解决此类问题。（一）基本分析思路一、如图1是正常串联电路,其中A、B为电压表的两个节点，当开关S闭合后:①工作用电器数量:所有用电...
