压力容器用管法兰、垫片、紧固件的设计要求VIP免费

压力容器用管法兰、垫片、紧固件的设计要求_第1页
1/31
压力容器用管法兰、垫片、紧固件的设计要求_第2页
2/31
压力容器用管法兰、垫片、紧固件的设计要求_第3页
3/31

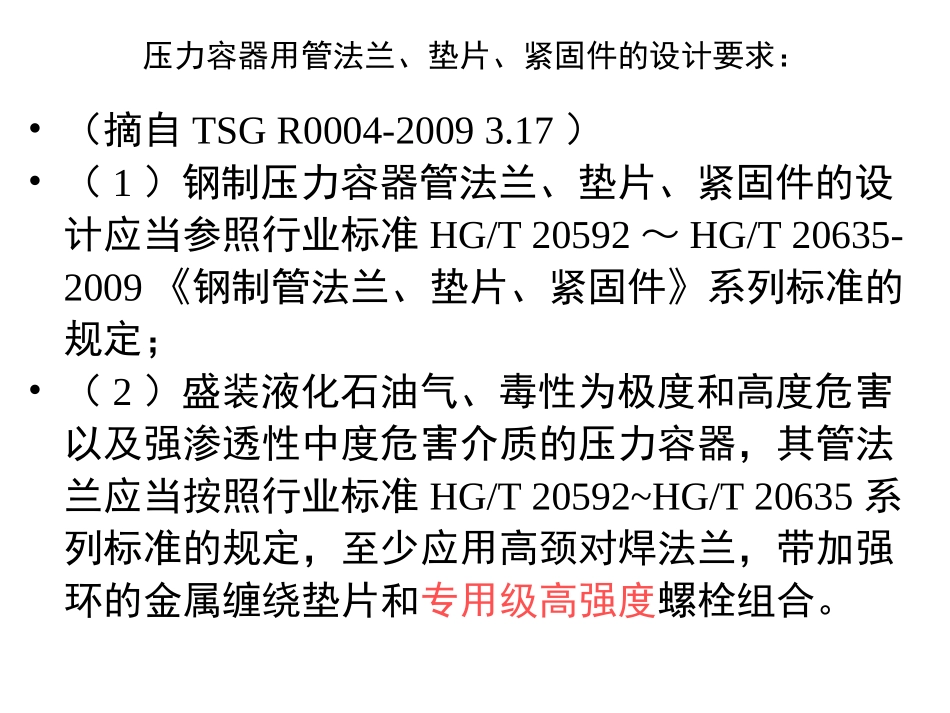

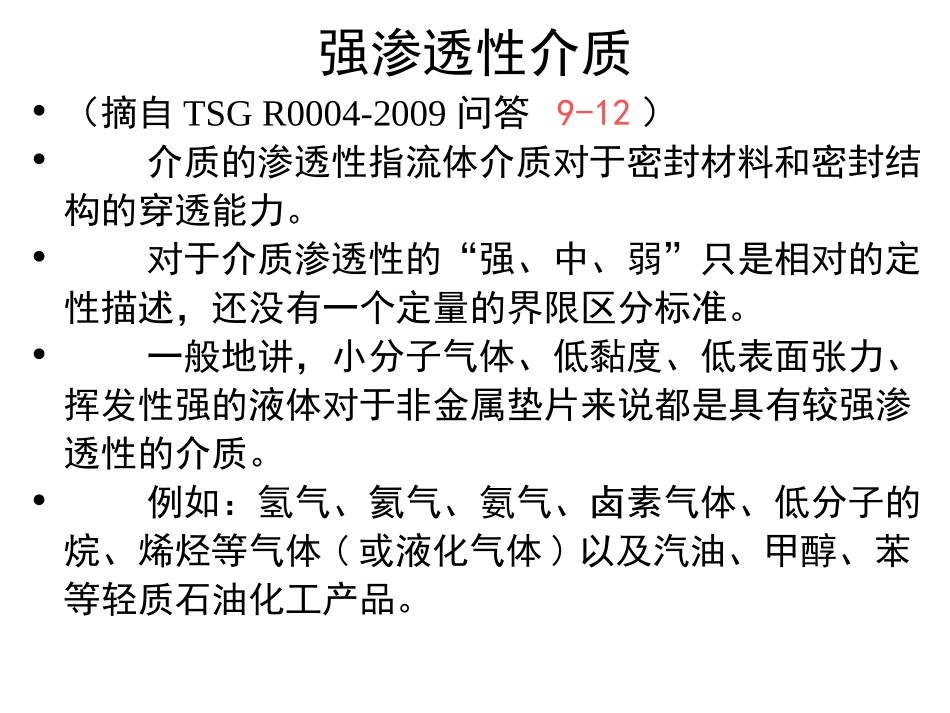

压力容器用管法兰、垫片、紧固件的设计要求主讲人:徐徳昆沈阳锅炉制造有限责任公司xdkyouxiang@sina.com压力容器用管法兰、垫片、紧固件的设计要求:•(摘自TSGR0004-20093.17)•(1)钢制压力容器管法兰、垫片、紧固件的设计应当参照行业标准HG/T20592~HG/T20635-2009《钢制管法兰、垫片、紧固件》系列标准的规定;•(2)盛装液化石油气、毒性为极度和高度危害以及强渗透性中度危害介质的压力容器,其管法兰应当按照行业标准HG/T20592~HG/T20635系列标准的规定,至少应用高颈对焊法兰,带加强环的金属缠绕垫片和专用级高强度螺栓组合。强渗透性介质•(摘自TSGR0004-2009问答9-12)•介质的渗透性指流体介质对于密封材料和密封结构的穿透能力。•对于介质渗透性的“强、中、弱”只是相对的定性描述,还没有一个定量的界限区分标准。•一般地讲,小分子气体、低黏度、低表面张力、挥发性强的液体对于非金属垫片来说都是具有较强渗透性的介质。•例如:氢气、氦气、氨气、卤素气体、低分子的烷、烯烃等气体(或液化气体)以及汽油、甲醇、苯等轻质石油化工产品。垫片的选用•(摘自HG/T20614-20093.0.2垫片)•1垫片的型式和适用范围按HG/T20606~HG/T20612的规定。•2垫片的型式和材料应根据流体、使用工况(压力、温度)以及法兰接头的密封要求选用。法兰密封面型式和表面粗糙度应与垫片的型式和材料相适应。•3垫片的密封载荷应与法兰额定值、密封面型式、使用温度以及接头的密封要求相适应。紧固件材料、强度以及上紧要求应与垫片的型式、材料以及法兰接头的密封要求相适应。垫片的选用•4聚四氟乙烯包覆垫片不应用于真空或其嵌入层材料易被介质腐蚀的场合。一般采用PMF型,PMS型对减少管内液体滞留有利,PFT型用于公称尺寸大于或等于DN350的场合。•5石棉或柔性石墨垫片用于不锈钢和镍基合金法兰时,垫片材料中的氯离子含量不得超过50×10-6。垫片的选用•6柔性石墨材料用于氧化介质时,最高使用温度不应超过450℃。•7石棉或非石棉垫片不应用于极度或高度危害介质和高真空密封场合。•8具有冷流倾向的聚四氟乙烯平垫片,其密封面型式宜采用全平面、凹面/凸面或榫面/槽面。•9公称压力小于或等PN16的法兰,采用缠绕式垫片、金属包覆垫片等半金属垫或金属环垫时,应选用带颈对焊法兰等刚性较大的法兰结构型式。垫片的选用•10HG/T20606和HG/T20610所列非金属平垫片内径和缠绕垫内环内径可能大于相应法兰的内径,如使用上要求垫片(或内环)内径与法兰内径齐平时,用户应提出下列要求:•1)采用整体法兰、对焊法兰或承插焊法兰;•2)向垫片制造厂提供相应的法兰内径,作为垫片内经。HG/T20635-2009表3.1.1Class系列各种类型法兰的密封面型式及其常用范围法兰类型密封面型式公称尺寸公称压力使用场合带颈平焊法兰(SO)突面(RF)DN15~DN6000Class150Class300公用工程及非易燃易爆介质;密封要求不高;工作温度-45℃~+200℃螺纹法兰(Th)突面(RF)DN15~DN150Class150≤DN150,公用工程仪表等习惯使用锥管螺纹连接的场合;使用压力较高时,推荐采用NPY螺纹对焊环松套法兰(LF/SE)突面(RF)DN15~DN6000Class150Class300不锈钢、镍基合金、钛等配管的法兰连接承插焊法兰(SW)突面(RF)DN15~DN50Class150~Class900≤DN150,非剧烈循环场合(温度、压力交变载荷)经常使用带颈对焊法兰(WN)整体法兰(IF)突面(RF)DN15~DN1500(>600A、B)Class150~Class900经常使用环连接面(RJ)DN15~DN1500(>600A、B)Class600~Class2500高温或高压,≥Class600各种法兰类型全平面(FF)DN15~DN600Class150与铸铁法兰、管件、阀门(Class125)配合使用的场合各种法兰类型凹面/凸面榫面/槽面DN15~DN600≥Class300使用于法兰盖与阀体连接等构件内部连接的场合,极少数用于与外部配管、阀门的连接•1.板式平焊法兰(PL)–PN≤2.5MPa,低压场合常用。–只存在于欧洲体系,美洲体系无。–全平面(FF)和突面(RF)两种。–PN≥1.6MPa时,背面开角焊坡口。法兰的结构形式•2.带颈平焊法兰(SO)•中压场合常用。DN≤600。–欧洲体系PN≤4.0MPa;美洲体系PN≤26MPa。–全平面...
