南方地区多层住宅天面层布置表箱调压供气形式的可行性分析VIP免费

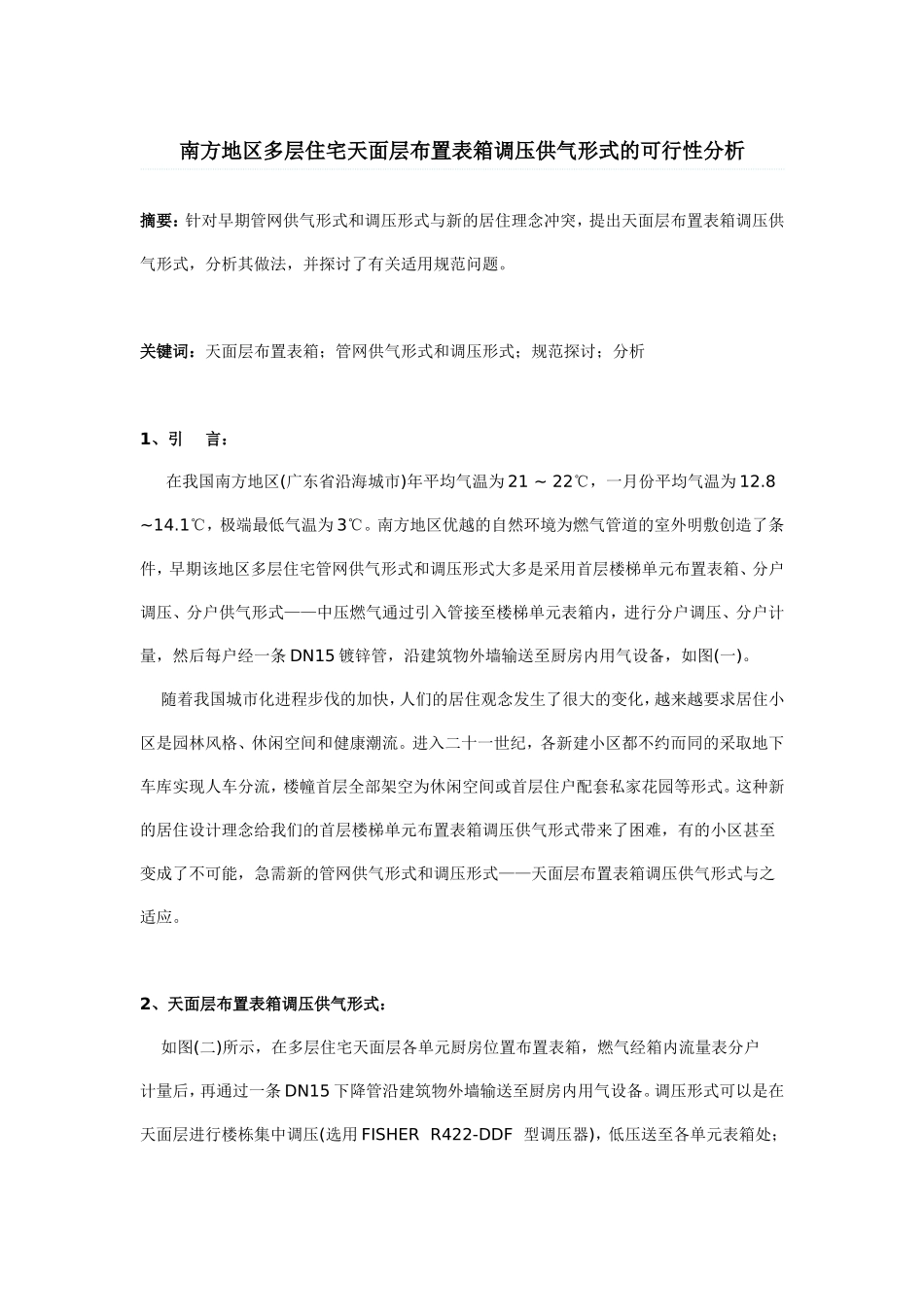

南方地区多层住宅天面层布置表箱调压供气形式的可行性分析摘要：针对早期管网供气形式和调压形式与新的居住理念冲突，提出天面层布置表箱调压供气形式，分析其做法，并探讨了有关适用规范问题。关键词：天面层布置表箱；管网供气形式和调压形式；规范探讨；分析1、引言：在我国南方地区(广东省沿海城市)年平均气温为21~22℃，一月份平均气温为12.8~14.1℃，极端最低气温为3℃。南方地区优越的自然环境为燃气管道的室外明敷创造了条件，早期该地区多层住宅管网供气形式和调压形式大多是采用首层楼梯单元布置表箱、分户调压、分户供气形式——中压燃气通过引入管接至楼梯单元表箱内，进行分户调压、分户计量，然后每户经一条DN15镀锌管，沿建筑物外墙输送至厨房内用气设备，如图(一)。随着我国城市化进程步伐的加快，人们的居住观念发生了很大的变化，越来越要求居住小区是园林风格、休闲空间和健康潮流。进入二十一世纪，各新建小区都不约而同的采取地下车库实现人车分流，楼幢首层全部架空为休闲空间或首层住户配套私家花园等形式。这种新的居住设计理念给我们的首层楼梯单元布置表箱调压供气形式带来了困难，有的小区甚至变成了不可能，急需新的管网供气形式和调压形式——天面层布置表箱调压供气形式与之适应。2、天面层布置表箱调压供气形式：如图(二)所示，在多层住宅天面层各单元厨房位置布置表箱，燃气经箱内流量表分户计量后，再通过一条DN15下降管沿建筑物外墙输送至厨房内用气设备。调压形式可以是在天面层进行楼栋集中调压(选用FISHERR422-DDF型调压器)，低压送至各单元表箱处；也可以是让中压管沿天面层女儿墙敷设至各单元表箱处，再进行单元调压(选用REGOLV4403B66型调压器)；具体调压形式可根据楼梯单元个数而定。图(一)首层布置表箱调压供气形式系统图图(二)天面层布置表箱调压供气形式系统图2.1、管材的选择：综合考虑室外燃气管道的防雷、防腐要求，我们对管材做如下设计选型：中压上升管选用镀锌管焊接，天面层沿女儿墙敷设的中压或低压燃气管选用加厚(4.0mm)无缝钢管焊接，低压下降管选用镀锌管丝接。2.2、表箱的设置：新建多层住宅普遍为7~8层建筑，考虑到首层架空，顶层为带露台的复式住宅，每单元的实际供气户数往往只有5~6户，我们设计了六位横式表箱，如图(三)，其安装高度只有75~80cm,低于女儿墙15~20cm左右。2.3、防雷、防静电措施：多层建筑天面层的防雷对象主要考虑三种：直击雷、雷电感应和雷电波侵入。进行燃气管道防雷的主要设计思路为：①天面燃气管道、表箱和调压器箱均安装在女儿墙避雷网(带)下方，并与其保持10cm以上的净距，同时天面燃气管道选用加厚(4.0mm)无缝钢管焊接，可以预防直击雷。②天面燃气管道、表箱和调压器箱与天面避雷网(带)进行等电位连接——每隔18米用Φ10mm镀锌圆钢与天面避雷网(带)进行搭接焊连接，搭接长度为6cm，如图(四)。③多层建筑一般不超过8层，燃气管道采用上环下行方式，安装高度只有25米左右，并且上升管、下降管一般布置在建筑物的阴角处，燃气管道可以处于建筑物防雷接闪器的保护范围之内。为了提高燃气立管防侧击雷能力，设计要求在燃气立管的顶端、底端分别与建筑物防雷线、接地体用Φ10mm镀锌圆钢相连。2.4、防腐措施：室外明敷中压无缝钢管的防腐，我们借鉴其它地区的先进做法，设计文本做了如下要求：钢管除锈达到st3级，先刷H45—88带锈底漆二遍，再刷H53—81环氧云铁中间漆一遍，最后刷J43—5氧化橡胶面漆二遍。这种防腐新工艺特别能耐海洋环境腐蚀，且施工方便，成本较低，效果显著。图(四)：燃气管道与避雷网(带)等电位连接图(五)：Π型(Ω型)自然补偿器镀锌钢管焊接后，刷银粉漆F214二遍做防腐。另外，设计文本特别强调，要对镀锌管焊口位置镀锌层进行加热处理，清除镀锌层后再进行焊接，保证焊口质量，最后对焊口位置做特加强级防腐。2.5、建筑缝的处理：考虑到该调压供气形式中，明敷燃气管线较长，受环境温度变化影响较大，再加上建筑物本身的沉降和摆动。因此，在建筑逢位置处，我们设计了Π型(Ω型)自然补偿器，如图(五)：用一根无缝钢管煨弯成Π型(Ω型)，弯曲部分朝下，管架固定在直管段。2.6...
