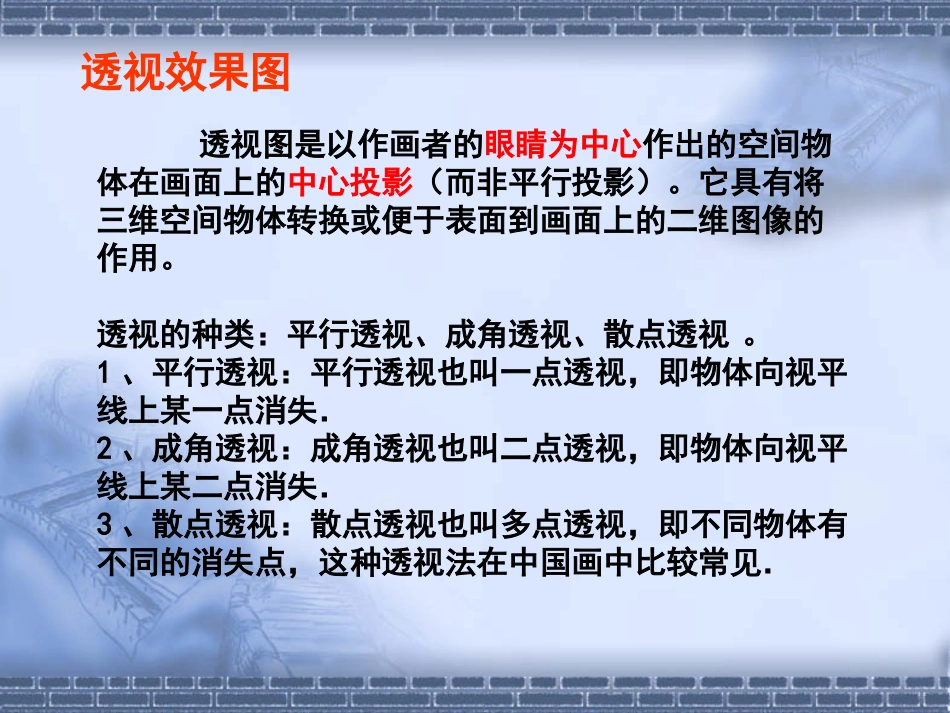

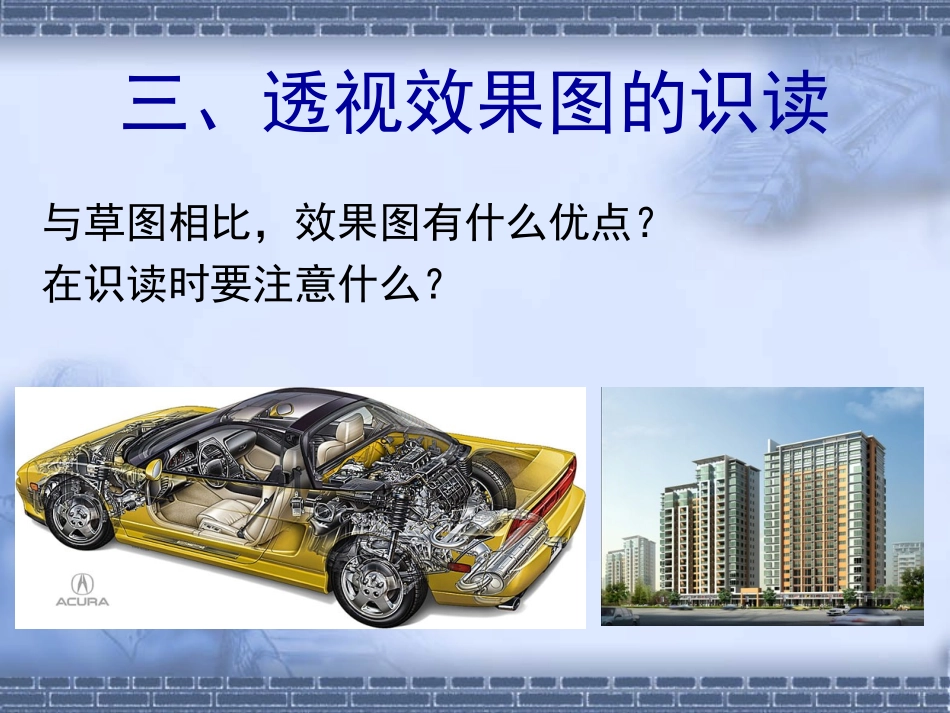

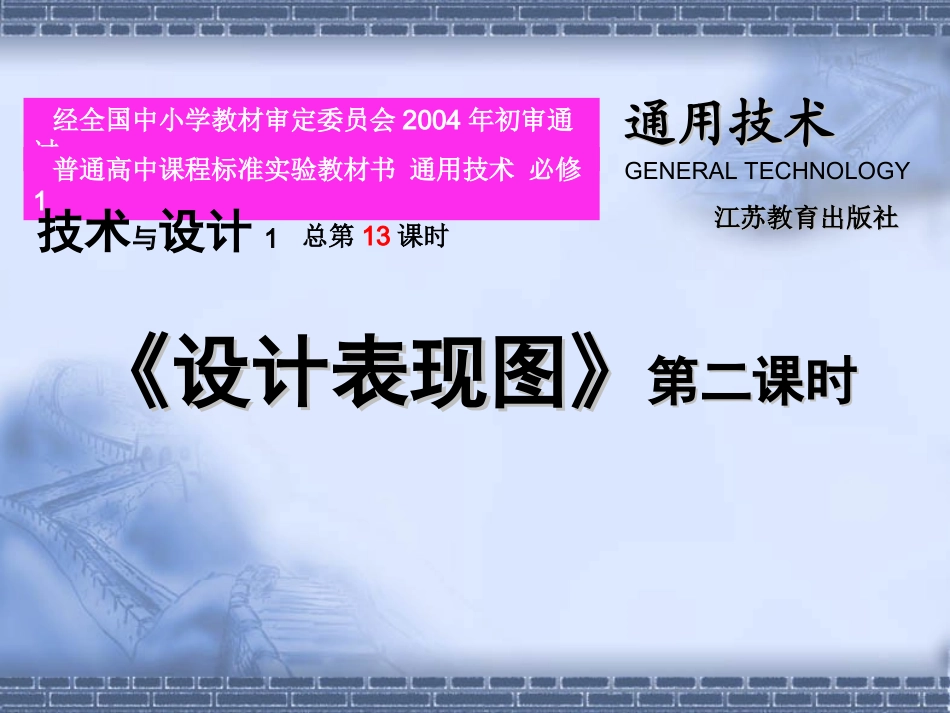

经全国中小学教材审定委员会2004年初审通过普通高中课程标准实验教材书通用技术必修1技术与设计1通用技术通用技术GENERALTECHNOLOGY《设计表现图》《设计表现图》第二课时第二课时总第13课时江苏教育出版社江苏教育出版社三、透视效果图的识读与草图相比，效果图有什么优点？在识读时要注意什么？透视图是以作画者的眼睛为中心作出的空间物体在画面上的中心投影（而非平行投影）。它具有将三维空间物体转换或便于表面到画面上的二维图像的作用。透视的种类：平行透视、成角透视、散点透视。1、平行透视：平行透视也叫一点透视，即物体向视平线上某一点消失．2、成角透视：成角透视也叫二点透视，即物体向视平线上某二点消失．3、散点透视：散点透视也叫多点透视，即不同物体有不同的消失点，这种透视法在中国画中比较常见．透视效果图1、一点透视：一点透视就是说立方体放在一个水平面上，前方的面（正面）的四边分别与画纸四边平行时，上部朝纵深的平行直线与眼睛的高度一致，消失成为一点，而正面则为正方形。一点透视2、两点透视：两点透视就是把立方体画到画面上，立方体的四个面相对于画面倾斜成一定角度时，往纵深平行的直线产生了两个消失点。在这种情况下，与上下两个水平面相垂直的平行线也产生了长度的缩小，但是不带有消失点。二点透视3、多点透视：多点透视就是立方体相对于画面，其面及棱线都不平行时，面的边线可以延伸为三个消失点，用俯视或仰视等去看立方体就会形成多点透视。通过三点透视，可以表现建筑物高大的纵深感觉。两点透视和三点透视比起来，三点透视对于建筑物高度的表现是最到位的。透视效果图的识读一点透视二点透视三点透视剖视图主要用于表达机件内部的结构形状，它是假想用一剖切面（平面或曲面）剖开机件，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面上投射，这样得到的图形称为剖视图（简称剖视）。四、正等轴测图4、正等轴测图(1)正等轴测图是一种可以表现物体三维结构特征的图形。(2)平面结构形体的正等轴测图的绘制A.根据形体特征，确定长(X)、宽(Y)、高(Z)等三轴在图纸上的位置。B.沿着上述三轴分别量出物体的长、宽、高的尺寸，画出长方体的轴测图。C.根据长度方向、高度方向的尺寸，画出左上角斜切面。D.根据长度方向、宽度方向的尺寸，画出左前方斜切面，完成全图。30º30ºxyz平面结构体形正等轴测图绘制圆的正等轴测图绘制30ºO1O2O3O4X1Y1Z1练习２、画出一个尺寸如图所示形体的正等轴测图１、画一个小方凳或书橱的设计草图３、画一个边长为５０ｍｍ的正方体的正等轴测图，并在三个可视面上各画一个正等轴测圆４、按１１９页的下图画图，进行材质感的练习
