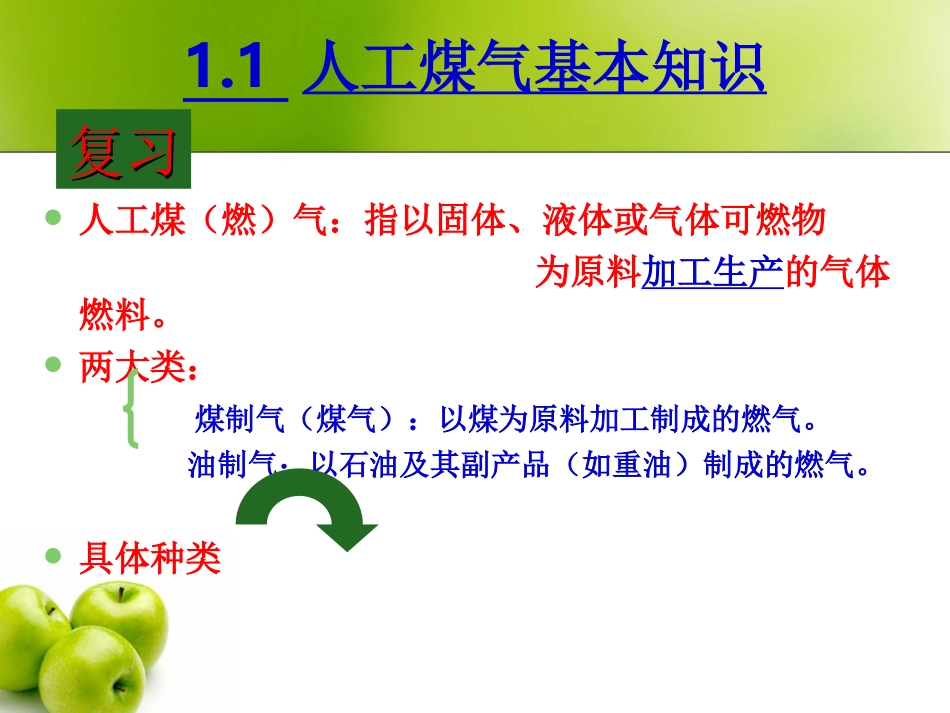

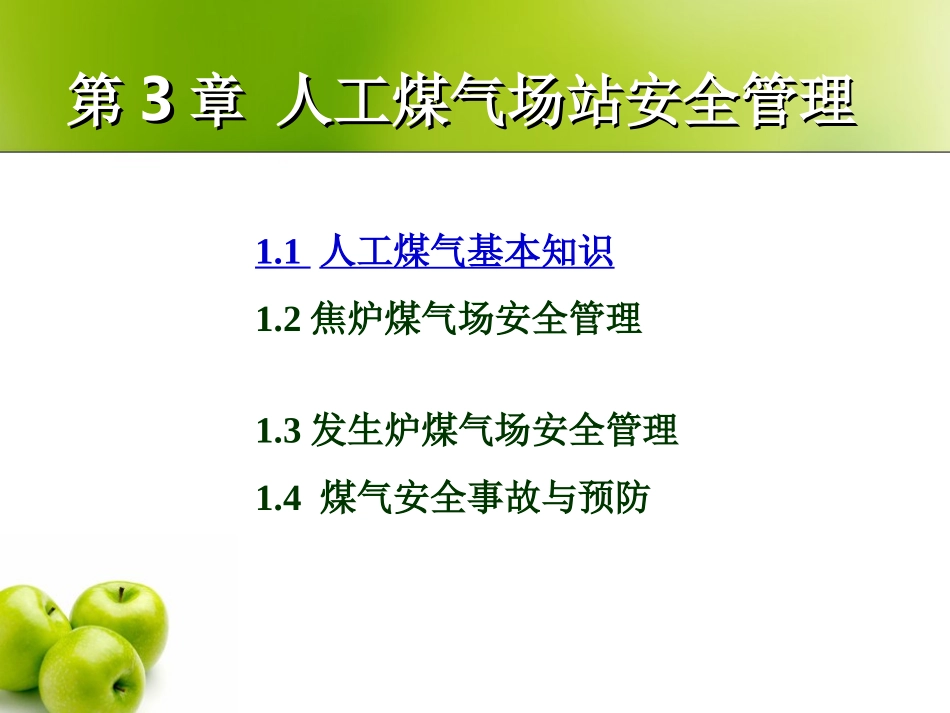

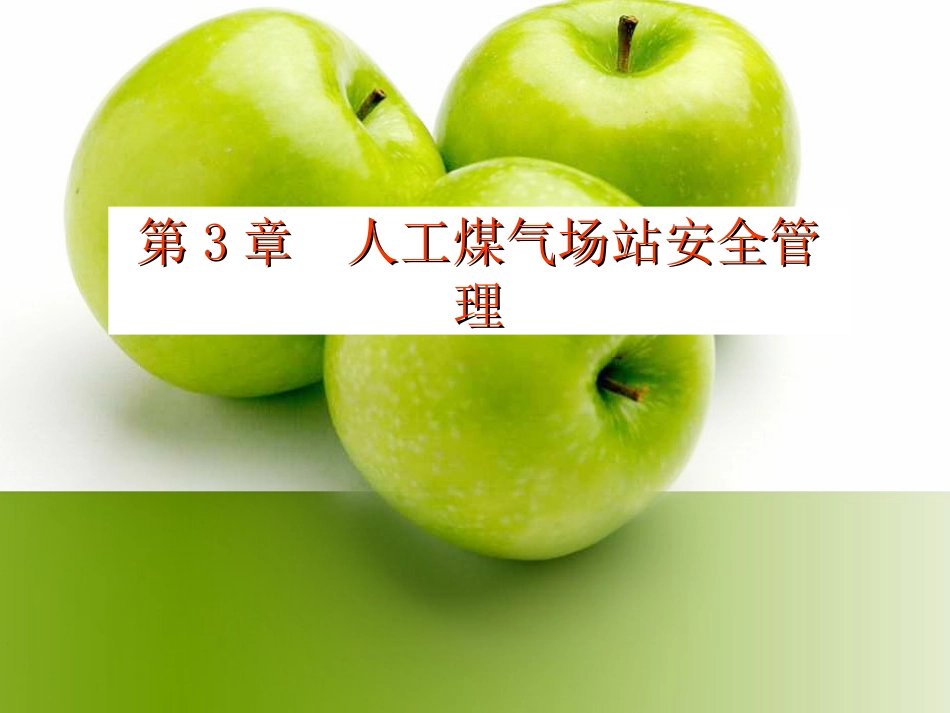

第第33章人工煤气场站安全管章人工煤气场站安全管理理第第33章人工煤气场站安全管理章人工煤气场站安全管理1.1人工煤气基本知识1.2焦炉煤气场安全管理1.3发生炉煤气场安全管理1.4煤气安全事故与预防人工煤（燃）气：指以固体、液体或气体可燃物为原料加工生产的气体燃料。两大类：煤制气（煤气）：以煤为原料加工制成的燃气。油制气：以石油及其副产品（如重油）制成的燃气。具体种类1.1人工煤气基本知识复习复习人工燃气的种类：干馏煤气：如焦炉煤气气化煤气:空气气化煤气水煤气混合发生炉煤气等油制气：热裂解法催化裂解法部分氧化法将煤放在专用的工业炉中，隔绝空气，从外部加热，分解出来的气体经过处理后，可分别得到煤焦油、氨、粗萘、粗苯和干馏煤气。剩余的固体残渣即为焦炭。用于干馏煤气的工业炉有炼焦炉、连续式直立炭化炉和立箱炉等，一般都采用炼焦炉，其干馏煤气称为焦炉煤气，它的主要成分是甲烷和氢气含量：H2≈60%，CH4≥20%，CO≈8%，低热值≈16.7MJ/m3。干馏煤气干馏煤气干馏煤气干馏煤气气化煤气气化煤气气化煤气:空气气化煤气水煤气混合发生炉煤气等发生炉煤气：将煤或焦炭放入煤气发生炉，通入空气、水蒸气或两者的混合物，使其吹过赤热的煤(焦)层，在空气供应不足的情况下进行氧化和还原作用，生成以一氧化碳和氢为主的可燃气体，称为发生炉煤气。由于它的热值低，一氧化碳含量高，因此不适合作为民用煤气，多供工业用。水煤气：往水煤气炉中交替吹入空气和水蒸汽。C(s)+H2O(g)CO(g)+H2(g)气化煤气——气化煤气——发生炉煤气、水煤气发生炉煤气、水煤气气化煤气——气化煤气——发生炉煤气、水煤气发生炉煤气、水煤气高温将重油在压力、温度和催化剂的作用下，使分子裂变而形成可燃气体，这种气体经过处理后可分别得到煤气、粗苯和残渣油。这种重油裂解气也叫油煤气或油制气。油制气：热裂解法催化裂解法部分氧化法油制气油制气油制气油制气一、煤气燃烧1.煤气的热值计算高热值Qh：燃气完全燃烧后其烟气被冷却至原始温度，而其中的水蒸气以凝结水状态排出时所放出的热量。热值低热值QL：燃气完全燃烧后其烟气被冷却至原始温度，但烟气中的水蒸气仍为蒸气状态时所放出的热量。煤气高（或低）热值:Q=Q1r1+Q2r2+…+QnrnQn：煤气中各可燃组分的高（低）热值；rn：煤气中各可燃组分的容积成分。1.1人工煤气基本知识2.过剩空气系数燃气实际燃烧过程中，因燃气与空气混合不均匀等因素影响，如果按理论空气量V0供给空气，则不能达到完全燃烧。因此，燃气燃烧时要求实际空气量V应大于理论空气量V0。实际空气量V与理论空气量V0的比值称为过剩空气系数。公式：a=V/V0应用案例（课堂练习应用案例（课堂练习/KJ/KJ）：）：取10m3过剩空气系数a=1.18的焦炉煤气样品，样品中各组分气体的容积成分及热值如下表，（1）计算该燃气的热值Q为多少kJ/m3;（2）计算样品完全燃烧时所需的理论空气量V0和实际空气量V。组分气体分子式体积组分V（%）热值Q（kcal/m3）甲烷CH425.88576氢气H256.52578一氧化碳CO7.23020二氧化碳CO22.1——氮气N26.6——其它——1.8——(注意:1kcal=4.1868kJ,干空气的容积成分含氧为21%P25)二、煤气压力（单位：二、煤气压力（单位：PaPa））煤气压力：指煤气的压力强度，即煤气气体对容器器壁单位面积上作用的垂直力。1.绝对压力（P）：以绝对真空作为基准所表示的压力。2.相对压力（B）：以大气压力作为基准所表示的压力3.表压力（Pb）：测压仪表所测得的压力。由于大多数测压仪表所测得的压力都是相对压力，故相对压力也称表压力。公式：P=B+PbP：绝对压力；B：大气压力；Pb：表压力表压力Pb可为正压，也可为负压。为负压时可用真空度表示应用式：真空度=Pb/B×100%真空度若所测压强低于大气压强，其压力测量需要用真空表。从真空表所读得的数值称真空度。真空度数值是表示出系统压强实际数值低于大气压强的数值，即：定义式：真空度=(大气压强—绝对压强）三、煤气组分和重度三、煤气组分和重度1.煤气组分表示法相对表示方法：质量法、容积法、摩尔法(百分比)阅读：P27绝对表示方法：mg/m3或m...
