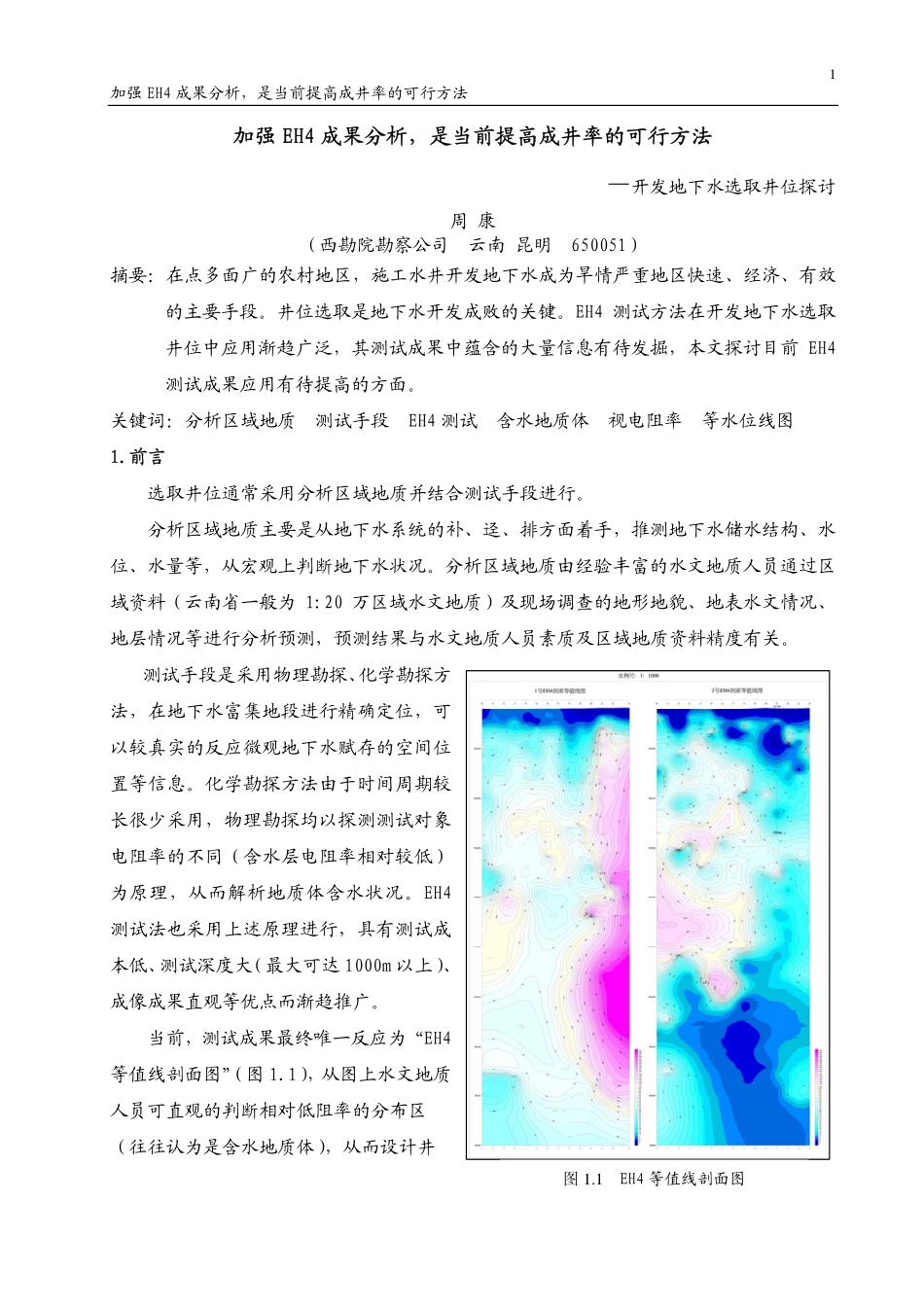

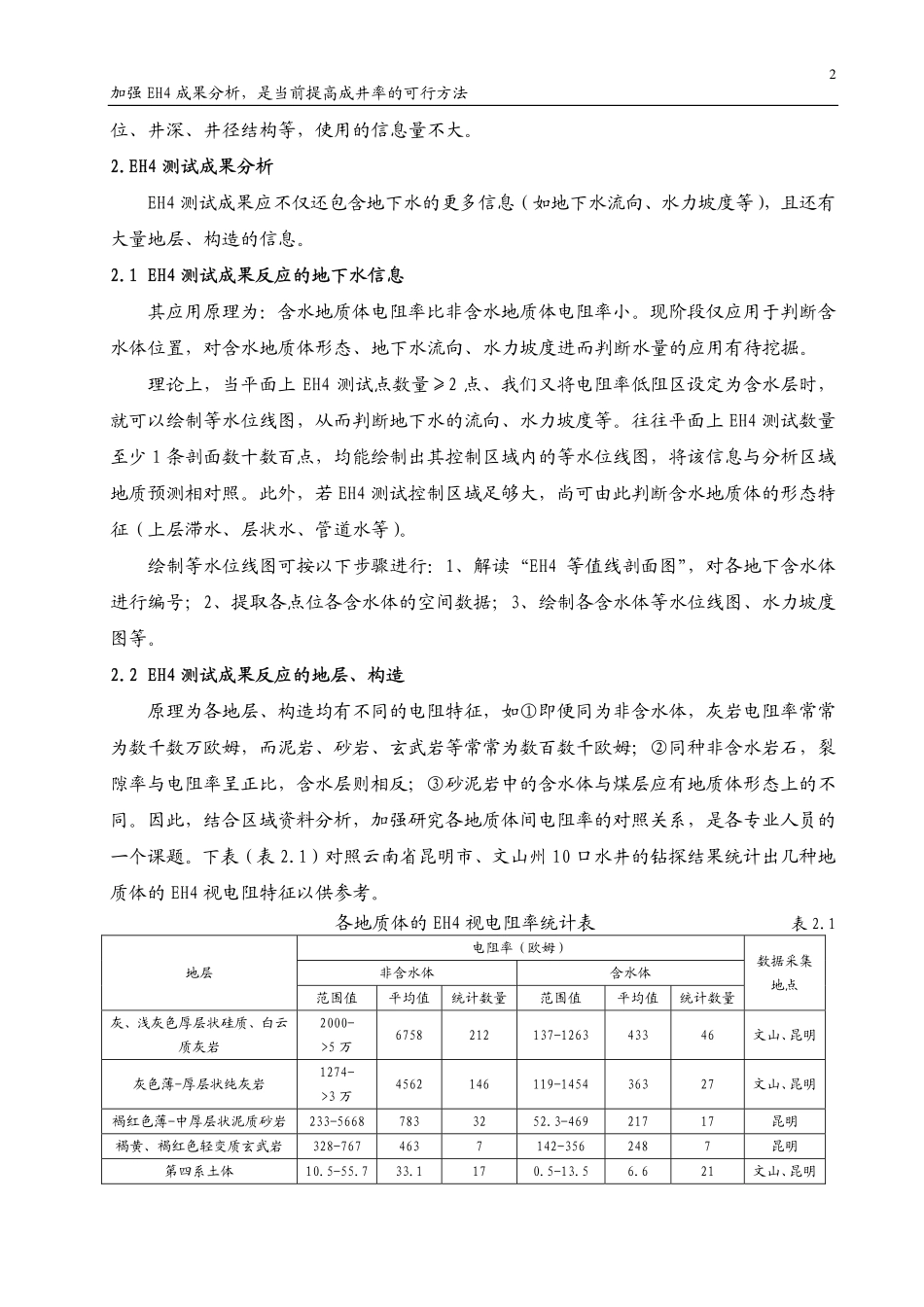

1加强EH4成果分析，是当前提高成井率的可行方法图1.1EH4等值线剖面图加强EH4成果分析，是当前提高成井率的可行方法—开发地下水选取井位探讨周康（西勘院勘察公司云南昆明650051）摘要：在点多面广的农村地区，施工水井开发地下水成为旱情严重地区快速、经济、有效的主要手段。井位选取是地下水开发成败的关键。EH4测试方法在开发地下水选取井位中应用渐趋广泛，其测试成果中蕴含的大量信息有待发掘，本文探讨目前EH4测试成果应用有待提高的方面。关键词：分析区域地质测试手段EH4测试含水地质体视电阻率等水位线图1.前言选取井位通常采用分析区域地质并结合测试手段进行。分析区域地质主要是从地下水系统的补、迳、排方面着手，推测地下水储水结构、水位、水量等，从宏观上判断地下水状况。分析区域地质由经验丰富的水文地质人员通过区域资料（云南省一般为1:20万区域水文地质）及现场调查的地形地貌、地表水文情况、地层情况等进行分析预测，预测结果与水文地质人员素质及区域地质资料精度有关。测试手段是采用物理勘探、化学勘探方法，在地下水富集地段进行精确定位，可以较真实的反应微观地下水赋存的空间位置等信息。化学勘探方法由于时间周期较长很少采用，物理勘探均以探测测试对象电阻率的不同（含水层电阻率相对较低）为原理，从而解析地质体含水状况。EH4测试法也采用上述原理进行，具有测试成本低、测试深度大（最大可达1000m以上）、成像成果直观等优点而渐趋推广。当前，测试成果最终唯一反应为“EH4等值线剖面图”（图1.1），从图上水文地质人员可直观的判断相对低阻率的分布区（往往认为是含水地质体），从而设计井2加强EH4成果分析，是当前提高成井率的可行方法位、井深、井径结构等，使用的信息量不大。2.EH4测试成果分析EH4测试成果应不仅还包含地下水的更多信息（如地下水流向、水力坡度等），且还有大量地层、构造的信息。2.1EH4测试成果反应的地下水信息其应用原理为：含水地质体电阻率比非含水地质体电阻率小。现阶段仅应用于判断含水体位置，对含水地质体形态、地下水流向、水力坡度进而判断水量的应用有待挖掘。理论上，当平面上EH4测试点数量≥2点、我们又将电阻率低阻区设定为含水层时，就可以绘制等水位线图，从而判断地下水的流向、水力坡度等。往往平面上EH4测试数量至少1条剖面数十数百点，均能绘制出其控制区域内的等水位线图，将该信息与分析区域地质预测相对照。此外，若EH4测试控制区域足够大，尚可由此判断含水地质体的形态特征（上层滞水、层状水、管道水等）。绘制等水位线图可按以下步骤进行：1、解读“EH4等值线剖面图”，对各地下含水体进行编号；2、提取各点位各含水体的空间数据；3、绘制各含水体等水位线图、水力坡度图等。2.2EH4测试成果反应的地层、构造原理为各地层、构造均有不同的电阻特征，如①即便同为非含水体，灰岩电阻率常常为数千数万欧姆，而泥岩、砂岩、玄武岩等常常为数百数千欧姆；②同种非含水岩石，裂隙率与电阻率呈正比，含水层则相反；③砂泥岩中的含水体与煤层应有地质体形态上的不同。因此，结合区域资料分析，加强研究各地质体间电阻率的对照关系，是各专业人员的一个课题。下表（表2.1）对照云南省昆明市、文山州10口水井的钻探结果统计出几种地质体的EH4视电阻特征以供参考。各地质体的EH4视电阻率统计表表2.1地层电阻率（欧姆）数据采集地点非含水体含水体范围值平均值统计数量范围值平均值统计数量灰、浅灰色厚层状硅质、白云质灰岩2000->5万6758212137-126343346文山、昆明灰色薄-厚层状纯灰岩1274->3万4562146119-145436327文山、昆明褐红色薄-中厚层状泥质砂岩233-56687833252.3-46921717昆明褐黄、褐红色轻变质玄武岩328-7674637142-3562487昆明第四系土体10.5-55.733.1170.5-13.56.621文山、昆明3加强EH4成果分析，是当前提高成井率的可行方法3.工程实例某水井工程，区域地层为D2h褐红色中厚层状泥质砂岩，现场实测产状N40°E，NW，30°，地表节理裂隙发育；地貌为南偏西（220°）走向的冲沟沟口地段，冲沟走向与岩层走向一致，冲沟总长5.6km，汇水面积约5.2km2；要求孔深<300m，出水量≥50m3/d。区域...
