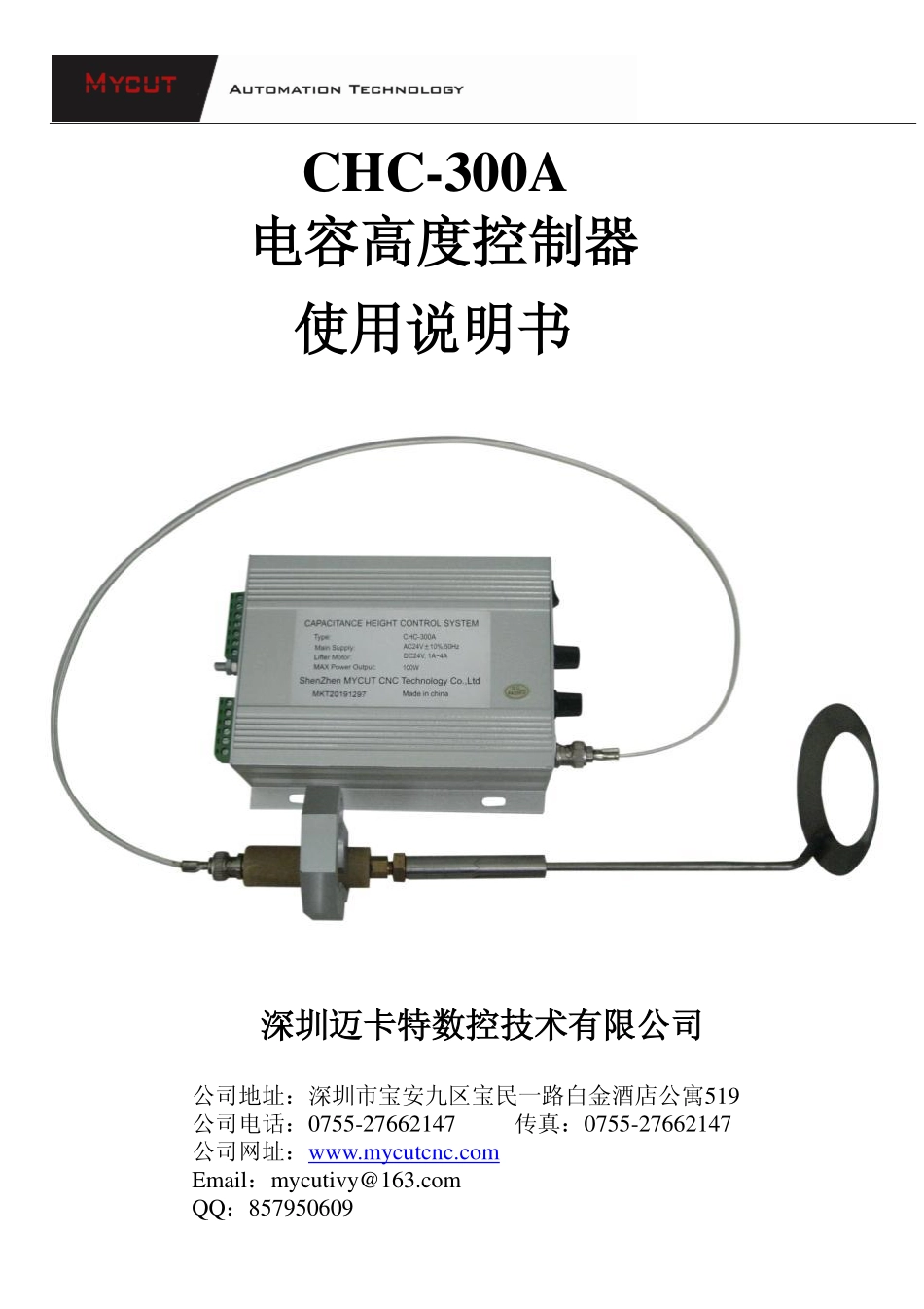

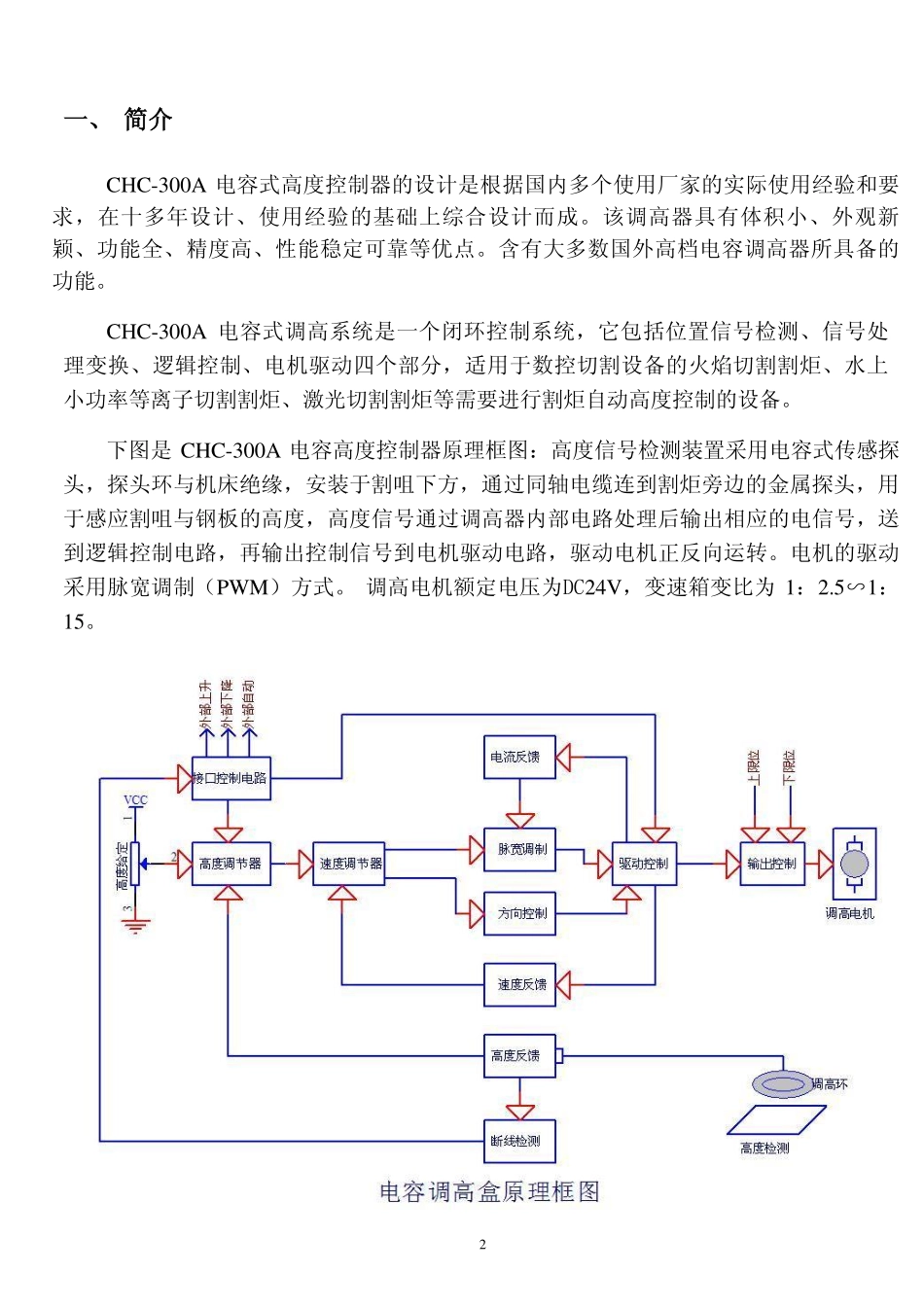

CHC-300A电容高度控制器使用说明书深圳迈卡特数控技术有限公司公司地址：深圳市宝安九区宝民一路白金酒店公寓519公司电话：0755-27662147传真：0755-27662147公司网址：www.mycutcnc.comEmail：mycutivy@163.comQQ：857950609I目录一、简介………………………………………………………1二、技术指标…………………………………………………2三、外形及安装………………………………………………2四、操作面板及功能…………………………………………7五、接口电路…………………………………………………8六、调试……………………………………………六、调试………………………………………………………11*使用调高器之前，请仔细阅读说明书*2一、简介CHC-300A电容式高度控制器的设计是根据国内多个使用厂家的实际使用经验和要求，在十多年设计、使用经验的基础上综合设计而成。该调高器具有体积小、外观新颖、功能全、精度高、性能稳定可靠等优点。含有大多数国外高档电容调高器所具备的功能。CHC-300A电容式调高系统是一个闭环控制系统，它包括位置信号检测、信号处理变换、逻辑控制、电机驱动四个部分，适用于数控切割设备的火焰切割割炬、水上小功率等离子切割割炬、激光切割割炬等需要进行割炬自动高度控制的设备。下图是CHC-300A电容高度控制器原理框图：高度信号检测装置采用电容式传感探头，探头环与机床绝缘，安装于割咀下方，通过同轴电缆连到割炬旁边的金属探头，用于感应割咀与钢板的高度，高度信号通过调高器内部电路处理后输出相应的电信号，送到逻辑控制电路，再输出控制信号到电机驱动电路，驱动电机正反向运转。电机的驱动采用脉宽调制（PWM）方式。调高电机额定电压为DC24V，变速箱变比为1：2.5∽1：15。3二、技术指标供电电压：AC24V±10%，50Hz~60Hz，请注意：AC24V电源电压需保证在±10%以内升降电机：DC24V永磁直流电机输出电流：1A-4A工作温度：调高器-10∽60℃，高频同轴电缆：-10∽200℃探头组件：-10∽350℃精度：±0.2mm精度内的调节范围：距工件表面1mm—20mm最大输出功率：100W高频电缆长度（HF-cable）:1000mm主体外形尺寸（长X宽X高）：150mmX133mmX47mm断线保护功能：HF高频电缆部分三：外观及安装1、调高器外形视图：下面分别给出调高器的前视图、后视图及仰视图。4前视图后视图5仰视图2、探头四件套视图：探头四件套分别为A：HF电缆、B：绝缘安装柄、C：弹性连接器、D：探头环四部分组成。根据使用经验，探头环的安装应稍微低于割炬1∽2mm左右，这样在自动调高的工作过程中可以有效防撞和减小切割板材边缘时的边缘效应。四件套的安装示意图如下：6A、HF电缆：HF电缆由250℃的耐高温的同轴电缆制作而成，两端采用高可靠性的镀金连接器压接而成。电缆长度可根据客户的要求，在200mm∽1200mm之间选择（默认长度为1000mm）。一般地，电缆长度越短，电容调高的效果越好。如下图所示：B、绝缘安装柄：安装柄的材料采用玻璃丝棒加工而成，用于探头的固定安装，一端为同轴连接座，和HF电缆相连，另一端连接弹性机构，由弹性机构和探头相连。如下图所示：C、弹性连接器：弹性连接器的材料采用易切削不锈钢加工而成，用于探头的固定安装，一端为和安装柄相连，另一端连接到探头环。如下图所示：7D、探头环：为一锥形圆环结构，内径=45mm，外径=78mm，整体由不锈钢制作而成，客户实际使用时可将圆柱形连接杆剪短。安装时必须装紧不允许脱落。如果客户自己制作探头环时必须严格按照原始尺寸，否则可能会导致自动调高不稳定。如下图所示：3、夹具视图：夹具的作用是用来将探头机构安装在割枪上，如下图所示：8四：操作面板及功能，调高器前面板如下图所示：Power电源指示：灯亮，表示电源已经接入。Height高度调节电位器：在自动状态时，用于调节割炬与钢板之间的高度。顺时针旋转，高度增加；逆时针旋转，高度减少。在出厂前，总是将该电位器顺时针调到最大（割炬最高位置），否则割炬容易撞到钢板上。Sensitivity灵敏度调节电位器：在自动状态下，顺时针调节灵敏度电位器时，灵敏度增大；逆时针调节灵敏度电位器时，灵敏度降低。如果自动切割时切割小车跟...
