四号出入口2号风道钢支撑预加轴力技术交底VIP免费

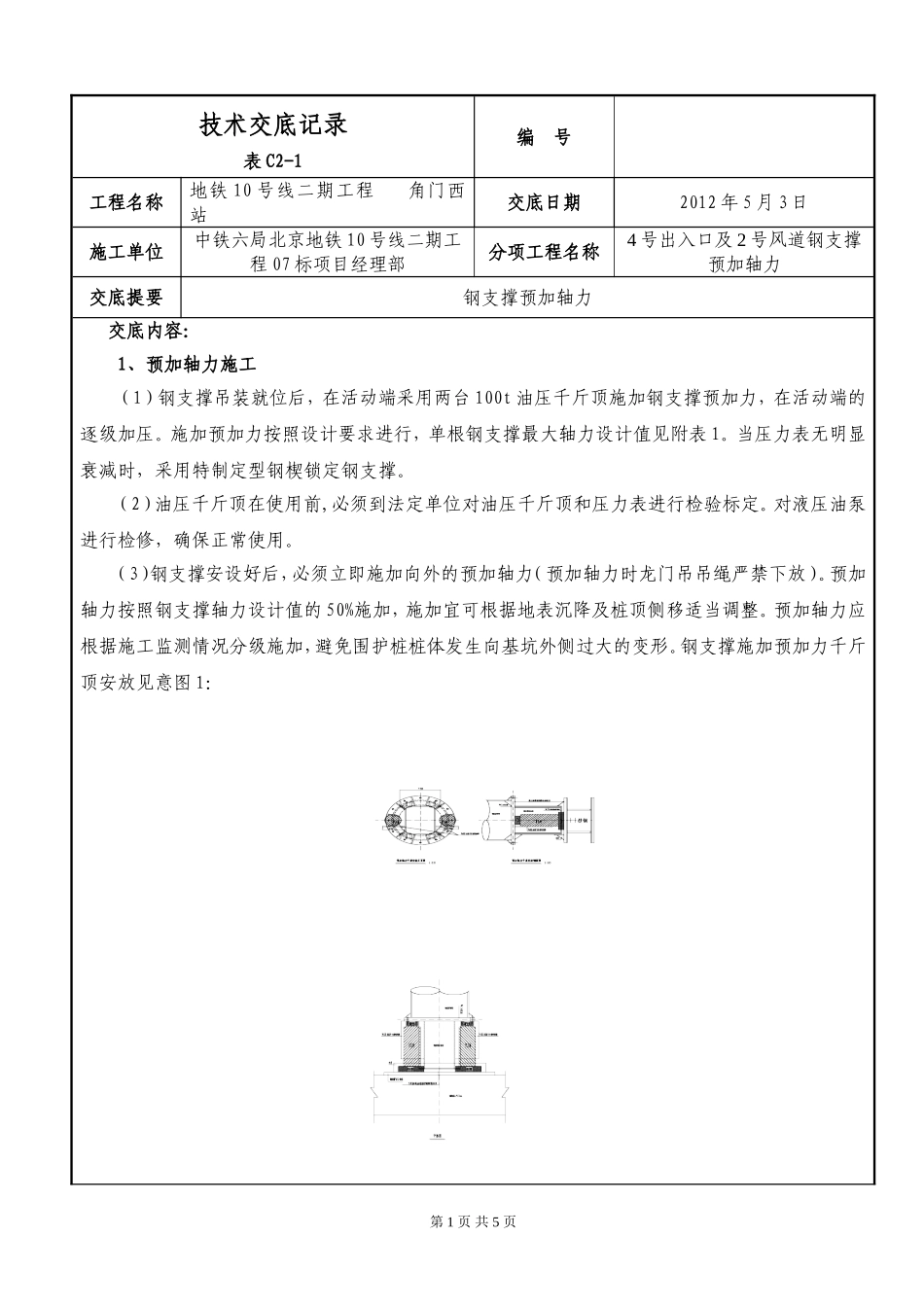

四号出入口2号风道钢支撑预加轴力技术交底_第1页
1/5

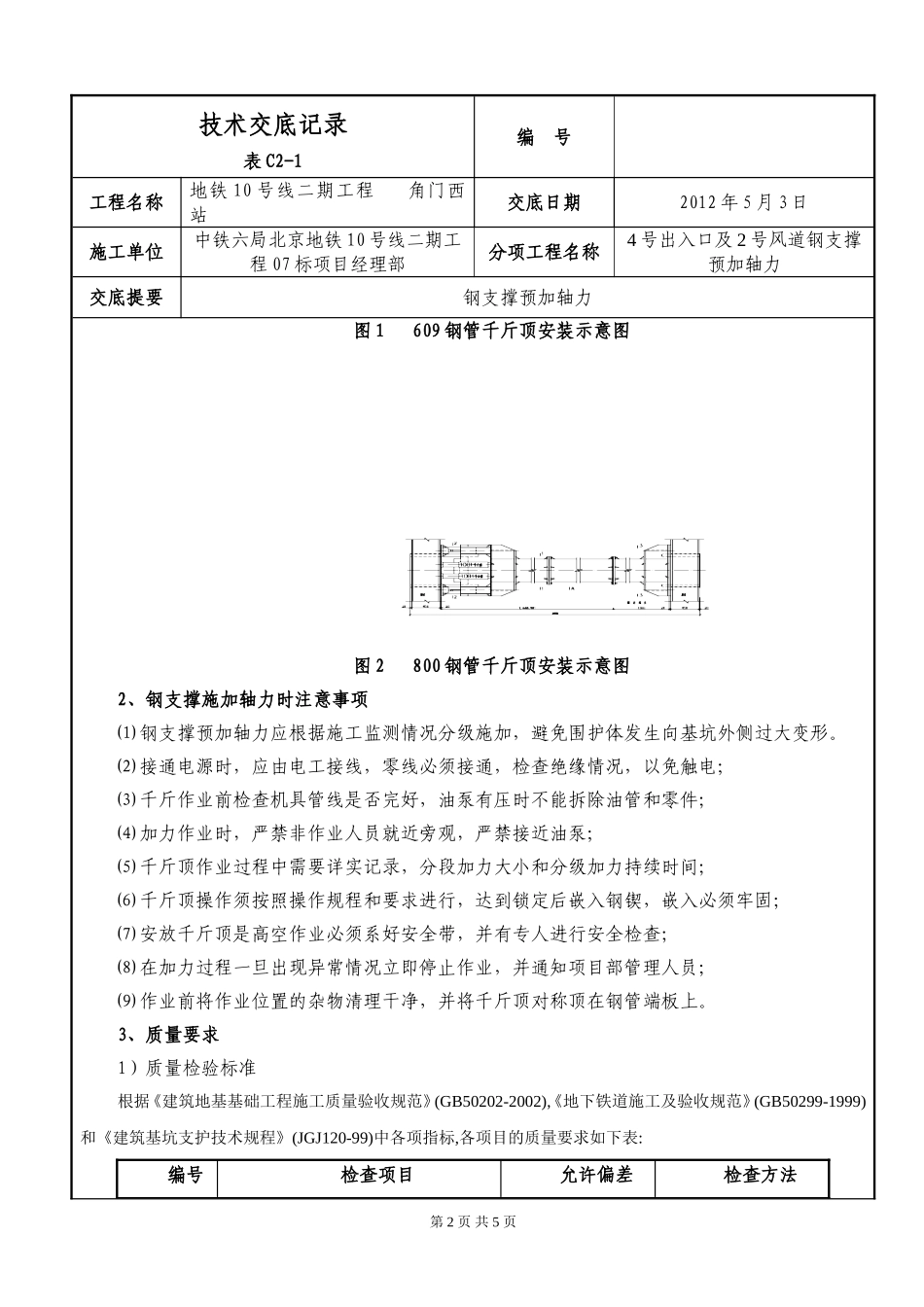

四号出入口2号风道钢支撑预加轴力技术交底_第2页
2/5

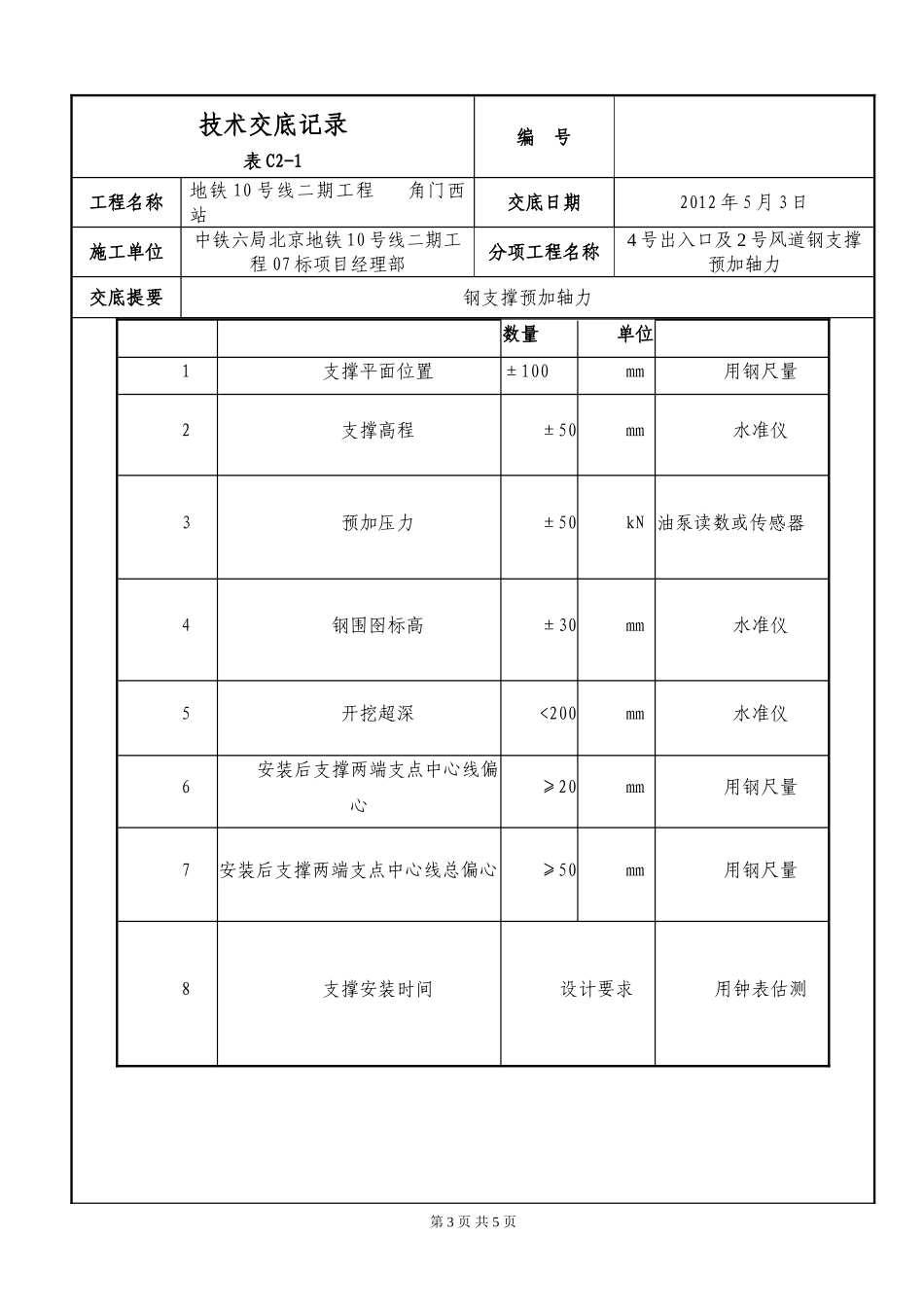

四号出入口2号风道钢支撑预加轴力技术交底_第3页
3/5
技术交底记录表C2-1编号工程名称地铁10号线二期工程角门西站交底日期2012年5月3日施工单位中铁六局北京地铁10号线二期工程07标项目经理部分项工程名称4号出入口及2号风道钢支撑预加轴力交底提要钢支撑预加轴力交底内容:1、预加轴力施工(1)钢支撑吊装就位后,在活动端采用两台100t油压千斤顶施加钢支撑预加力,在活动端的逐级加压。施加预加力按照设计要求进行,单根钢支撑最大轴力设计值见附表1。当压力表无明显衰减时,采用特制定型钢楔锁定钢支撑。(2)油压千斤顶在使用前,必须到法定单位对油压千斤顶和压力表进行检验标定。对液压油泵进行检修,确保正常使用。(3)钢支撑安设好后,必须立即施加向外的预加轴力(预加轴力时龙门吊吊绳严禁下放)。预加轴力按照钢支撑轴力设计值的50%施加,施加宜可根据地表沉降及桩顶侧移适当调整。预加轴力应根据施工监测情况分级施加,避免围护桩桩体发生向基坑外侧过大的变形。钢支撑施加预加力千斤顶安放见意图1:第1页共5页技术交底记录表C2-1编号工程名称地铁10号线二期工程角门西站交底日期2012年5月3日施工单位中铁六局北京地铁10号线二期工程07标项目经理部分项工程名称4号出入口及2号风道钢支撑预加轴力交底提要钢支撑预加轴力图1609钢管千斤顶安装示意图图2800钢管千斤顶安装示意图2、钢支撑施加轴力时注意事项⑴钢支撑预加轴力应根据施工监测情况分级施加,避免围护体发生向基坑外侧过大变形。⑵接通电源时,应由电工接线,零线必须接通,检查绝缘情况,以免触电;⑶千斤作业前检查机具管线是否完好,油泵有压时不能拆除油管和零件;⑷加力作业时,严禁非作业人员就近旁观,严禁接近油泵;⑸千斤顶作业过程中需要详实记录,分段加力大小和分级加力持续时间;⑹千斤顶操作须按照操作规程和要求进行,达到锁定后嵌入钢锲,嵌入必须牢固;⑺安放千斤顶是高空作业必须系好安全带,并有专人进行安全检查;⑻在加力过程一旦出现异常情况立即停止作业,并通知项目部管理人员;⑼作业前将作业位置的杂物清理干净,并将千斤顶对称顶在钢管端板上。3、质量要求1)质量检验标准根据《建筑地基基础工程施工质量验收规范》(GB50202-2002),《地下铁道施工及验收规范》(GB50299-1999)和《建筑基坑支护技术规程》(JGJ120-99)中各项指标,各项目的质量要求如下表:编号检查项目允许偏差检查方法第2页共5页技术交底记录表C2-1编号工程名称地铁10号线二期工程角门西站交底日期2012年5月3日施工单位中铁六局北京地铁10号线二期工程07标项目经理部分项工程名称4号出入口及2号风道钢支撑预加轴力交底提要钢支撑预加轴力数量单位1支撑平面位置±100mm用钢尺量2支撑高程±50mm水准仪3预加压力±50kN油泵读数或传感器4钢围囹标高±30mm水准仪5开挖超深<200mm水准仪6安装后支撑两端支点中心线偏心≥20mm用钢尺量7安装后支撑两端支点中心线总偏心≥50mm用钢尺量8支撑安装时间设计要求用钟表估测第3页共5页技术交底记录表C2-1编号工程名称地铁10号线二期工程角门西站交底日期2012年5月3日施工单位中铁六局北京地铁10号线二期工程07标项目经理部分项工程名称4号出入口及2号风道钢支撑预加轴力交底提要钢支撑预加轴力2)钢支撑支护质量控制及措施⑴钢支撑安装前必须进行检算,要满足支撑围护结构的强度、刚度要求。⑵钢支撑的安装应符合《建筑安装工人安全技术规程》的有关规范和要求。⑶在挖土和吊下钢支撑时,严禁撞击已安装好的支撑。⑷钢支撑拆除时,应经技术人员同意,并由专人组织拆除。⑸设专人对支护结构的变形、位移进行观测、监控,以便及时采取有效措施,确保结构和人员安全。⑹加强量测,及时掌握围护结构及周围土体的沉降和位移情况,采取有效措施加以控制。⑺按照设计和技术规范要求进行有效的降水处理。⑻严把材料关,施工所用的钢支撑必须质量合格、各证齐全,经确认符合设计要求后方可使用。⑼支撑安装采用地面预拼,地面吊装的方法,用专用预应力千斤顶和配套动力箱施加预应力。⑽严格控制钢支撑支座焊接质量,防止受力变形。⑾每一层土方开挖至支撑标高时,应暂停开挖,安装好支撑后方可开挖。⑿预应力施加应定期对设备标定,施工时由专人负...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

四号出入口2号风道钢支撑预加轴力技术交底
