市政管网讲座VIP免费

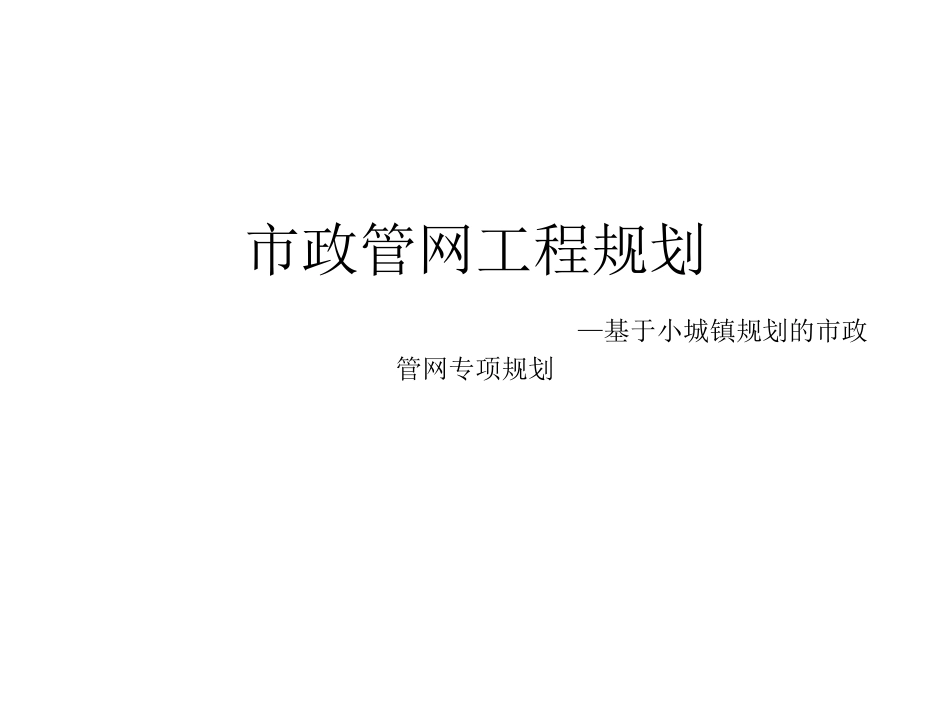

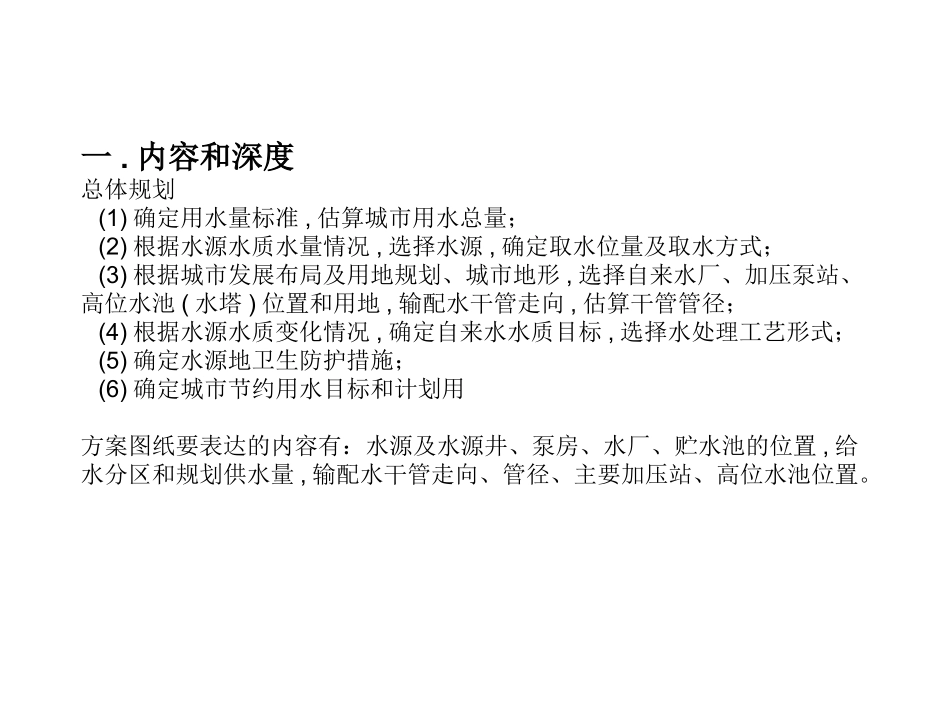

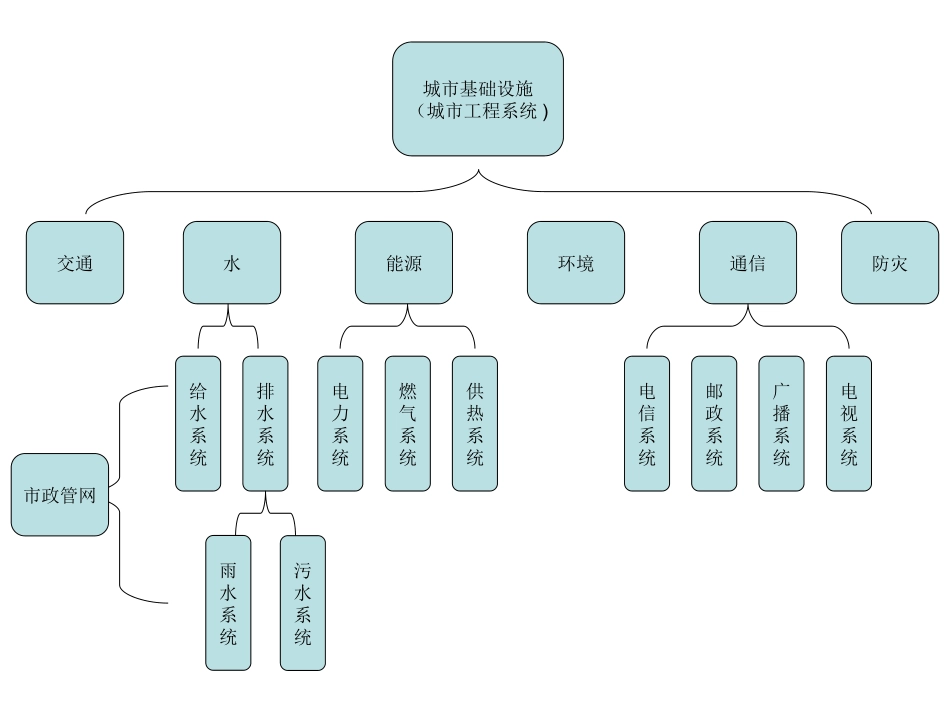

市政管网工程规划—基于小城镇规划的市政管网专项规划能源城市基础设施（城市工程系统)水交通通信环境防灾给水系统排水系统电力系统燃气系统供热系统电信系统邮政系统广播系统电视系统雨水系统污水系统市政管网一.内容和深度总体规划(1)确定用水量标准,估算城市用水总量；(2)根据水源水质水量情况,选择水源,确定取水位量及取水方式；(3)根据城市发展布局及用地规划、城市地形,选择自来水厂、加压泵站、高位水池(水塔)位置和用地,输配水干管走向,估算干管管径；(4)根据水源水质变化情况,确定自来水水质目标,选择水处理工艺形式；(5)确定水源地卫生防护措施；(6)确定城市节约用水目标和计划用方案图纸要表达的内容有：水源及水源井、泵房、水厂、贮水池的位置,给水分区和规划供水量,输配水干管走向、管径、主要加压站、高位水池位置。分区规划(1)估算分区用水量；(2)根据区域内用水水压要求,进一步确定分区供水设施,确定主要设施的位置和用地范围；(3)确定输配水管渠的走向、位置、管径及服务范围；(4)确定飞分区内计划用水措施及节约用水目标。主要图纸的表达内容与总体规划基本相同。3.城市给水工程详细规划的内容与深度城市给水工程详细规划是在城市给水工程总体规划与分区规划的基础上进一步编制的规划,并做出较为详细规定,作为给水工程设计的主要依据。同时,结合当地实际,对总体规划及分区规划作出评价,其主要内容为：(1)计算用水总量,确定规划区供水规模；(2)确定供水水质目标,选定自来水厂大致位置；(3)确定集中供水、分区供水方式,确定加压泵站、高位水池(水塔)位置、标高、容量；(4)确定输配水管走向、管径,进行必要的管网平差；(5)选择输水管网管材及敷设方法；考试吧（6)对详细规划进行工程估算,预测投资效益；(7)对近期规划部分进行规划设计、工程估算、效益分析。主要图纸的表达内容为：输配管网的走向管径、埋深,给水泵站的位置,必要时标明阀门井的位置。二.系统构成取水工程、净水工程、输配水工程设计内容：1.确定取水水源2.确定净水工程的规模3.给水管网的规划三.输配水工程规划管网布局（环状、枝状）三.输配水工程规划管径的计算（检验方法——经验值表）排水系统一.内容和深度1．总体规划（1）确定排水体制；（2）划分排水区域，估算雨水、污水总量，制定不同地区污水排放标准；（3）进行排水管、渠系统规划布局，确定雨、污水主要泵站数量、位置，以及水闸位置；（4）确定污水处理厂数量、分布、规模、处理等级以及用地范围；（5）确定排水于管、渠的走向和出口位置；（6）提出污水综合利用措施。一.内容和深度2．分区规划内容深度（1）估算分区的雨、污水排放量；（2）按照确定的排水体制划分排水系统；（3）确定排水干管位置、走向、服务范围、控制管径以及主要工程设施的位置和用地范围。一.内容和深度3．详细规划内容深度（1）对污水排放量和雨水量进行具体的统计计算；（2）对排水系统的布局、管线走向、管径进行计算复核，确定管线平面位置、主要控制点标高；（3）对污水处理工艺提出初步方案；（4）在可能条件下，尽量提出基建投资估算。系统构成：污水处理与排放工程、雨水排放工程汇水区域与汇水面积的概念污水厂的选址，规模的确定。污水管径的确定，参照给水根据经验值。最小管径，街坊小区内200，街道下300雨水：就近排放至自然水体，管径：雨水口连接管D200，一般主管D400~D1200都有。通常D600~D1000居多。二.系统构成污水处理与排放工程、雨水排放工程三.汇水区域及汇水面积汇水区域与汇水面积的概念四.污水处理设施污水厂的选址，规模的确定。五.管网规划污水管径的确定，参照给水根据经验值。最小管径，街坊小区内200，街道下300雨水：就近排放至自然水体，管径：雨水口连接管D200，一般主管D400~D1200都有。通常D600~D1000居多。经验值：管径与汇水面积的关系（西南地区）：1.5公顷以下400，3—6公顷500,6——15公顷600、700,15——40公顷800,90040——100公顷900、1000电力系统一.内容和深度1.城市供电工程总体规划内容与深度（1）城市供电工程系统总体规划的主要内容①确定城市供电电源的种类和布局。②分期用电负荷的预测及电力的平衡。③...
