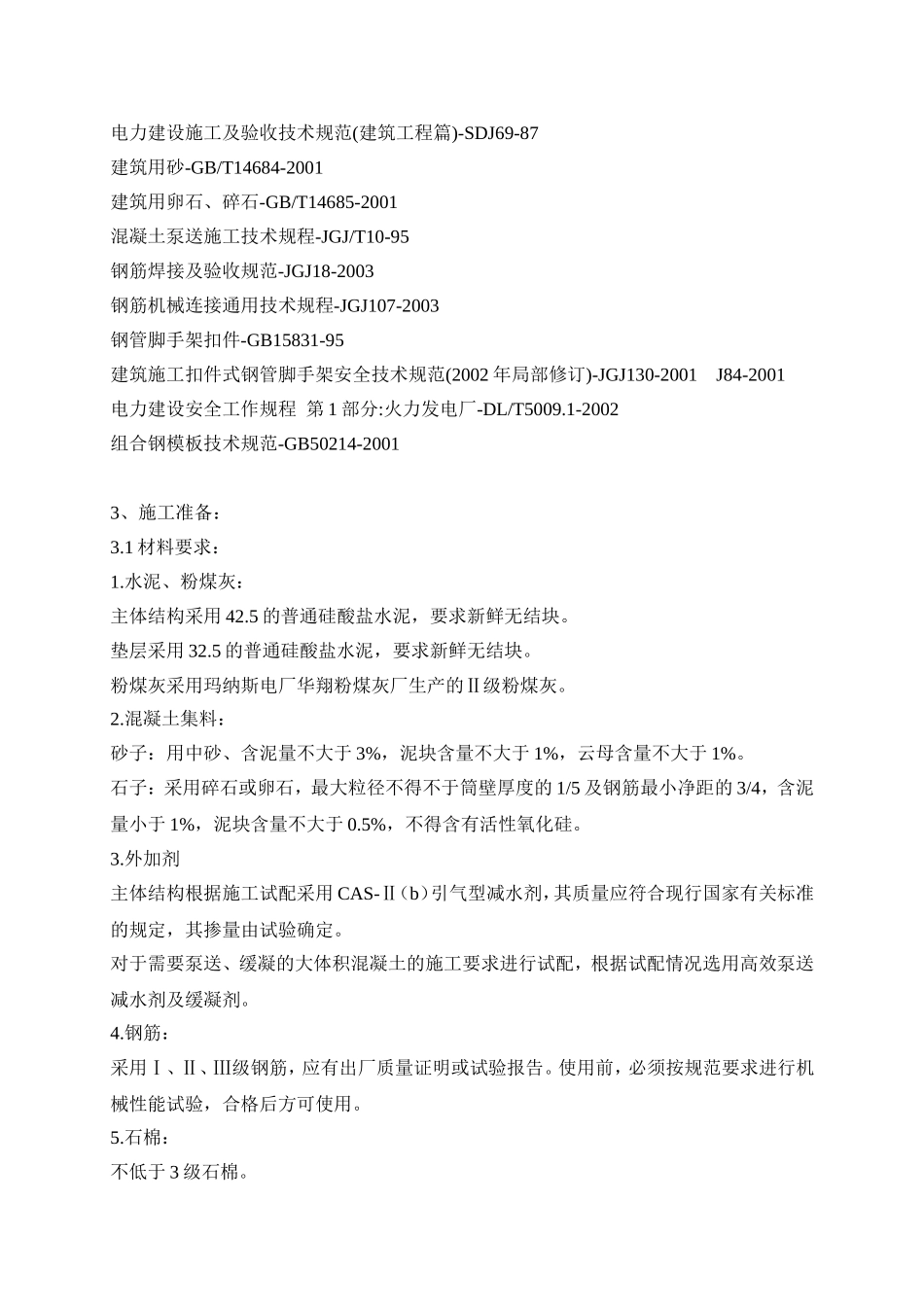

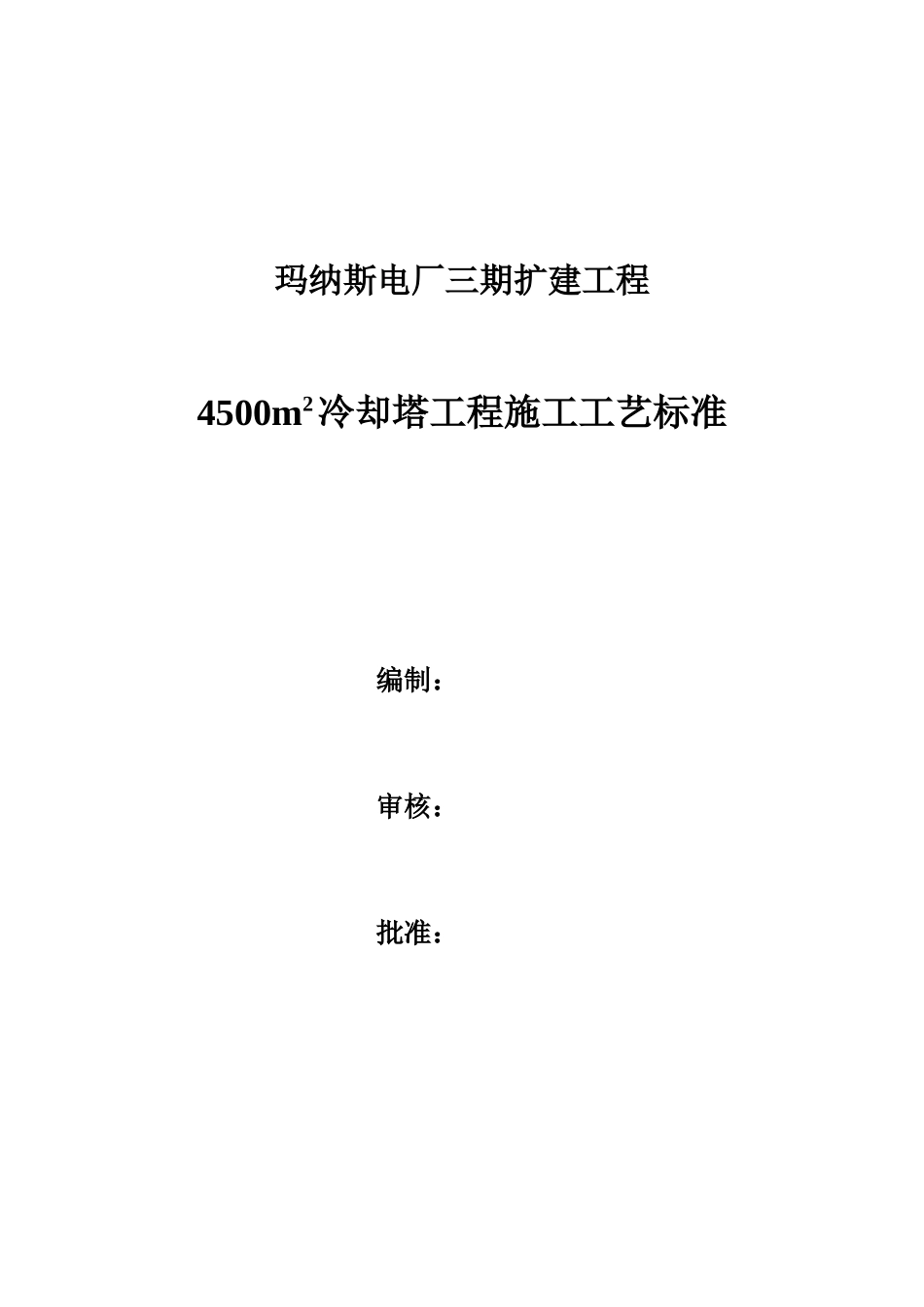

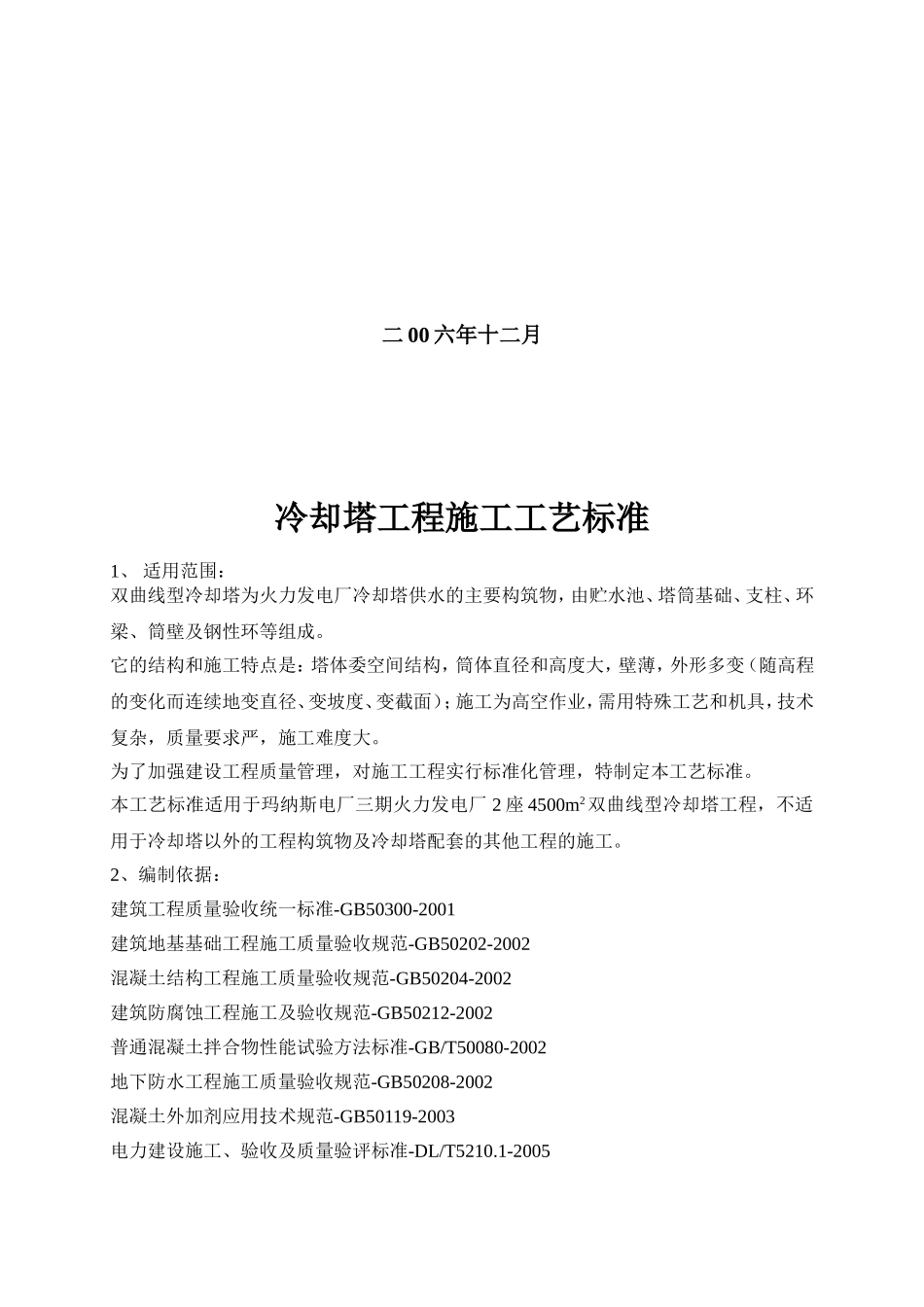

玛纳斯电厂三期扩建工程4500m2冷却塔工程施工工艺标准编制：审核：批准：二00六年十二月冷却塔工程施工工艺标准1、适用范围：双曲线型冷却塔为火力发电厂冷却塔供水的主要构筑物，由贮水池、塔筒基础、支柱、环梁、筒壁及钢性环等组成。它的结构和施工特点是：塔体委空间结构，筒体直径和高度大，壁薄，外形多变（随高程的变化而连续地变直径、变坡度、变截面）；施工为高空作业，需用特殊工艺和机具，技术复杂，质量要求严，施工难度大。为了加强建设工程质量管理，对施工工程实行标准化管理，特制定本工艺标准。本工艺标准适用于玛纳斯电厂三期火力发电厂2座4500m2双曲线型冷却塔工程，不适用于冷却塔以外的工程构筑物及冷却塔配套的其他工程的施工。2、编制依据：建筑工程质量验收统一标准-GB50300-2001建筑地基基础工程施工质量验收规范-GB50202-2002混凝土结构工程施工质量验收规范-GB50204-2002建筑防腐蚀工程施工及验收规范-GB50212-2002普通混凝土拌合物性能试验方法标准-GB/T50080-2002地下防水工程施工质量验收规范-GB50208-2002混凝土外加剂应用技术规范-GB50119-2003电力建设施工、验收及质量验评标准-DL/T5210.1-2005电力建设施工及验收技术规范(建筑工程篇)-SDJ69-87建筑用砂-GB/T14684-2001建筑用卵石、碎石-GB/T14685-2001混凝土泵送施工技术规程-JGJ/T10-95钢筋焊接及验收规范-JGJ18-2003钢筋机械连接通用技术规程-JGJ107-2003钢管脚手架扣件-GB15831-95建筑施工扣件式钢管脚手架安全技术规范(2002年局部修订)-JGJ130-2001J84-2001电力建设安全工作规程第1部分:火力发电厂-DL/T5009.1-2002组合钢模板技术规范-GB50214-20013、施工准备：3.1材料要求：1.水泥、粉煤灰：主体结构采用42.5的普通硅酸盐水泥，要求新鲜无结块。垫层采用32.5的普通硅酸盐水泥，要求新鲜无结块。粉煤灰采用玛纳斯电厂华翔粉煤灰厂生产的Ⅱ级粉煤灰。2.混凝土集料：砂子：用中砂、含泥量不大于3%，泥块含量不大于1%，云母含量不大于1%。石子：采用碎石或卵石，最大粒径不得不于筒壁厚度的1/5及钢筋最小净距的3/4，含泥量小于1%，泥块含量不大于0.5%，不得含有活性氧化硅。3.外加剂主体结构根据施工试配采用CAS-Ⅱ（b）引气型减水剂，其质量应符合现行国家有关标准的规定，其掺量由试验确定。对于需要泵送、缓凝的大体积混凝土的施工要求进行试配，根据试配情况选用高效泵送减水剂及缓凝剂。4.钢筋：采用Ⅰ、Ⅱ、Ⅲ级钢筋，应有出厂质量证明或试验报告。使用前，必须按规范要求进行机械性能试验，合格后方可使用。5.石棉：不低于3级石棉。6.防腐涂料：符合设计要求，进场应有出厂合格证，其质量应符合有关技术规定及设计要求。7：沥青：采用10号建筑石油沥青。8：淋水填料：符合国家有关标准及规范要求。3.2：机具设备3.2.1机械设备主要机械设备一览表序号设备名称单位数量使用部位备注1混凝土配料机部1混凝土配料2混凝土搅拌机台2混凝土搅拌3插入式振动器台10混凝土振捣4平板式振动器台2混凝土振捣5机动翻斗车辆4混凝土运输6高压水泵台1混凝土养护130m扬程72t卷扬机台2物料提升用于135m井架83t卷扬机台2混凝土提升用于135m井架93t卷扬机台2吊桥提升慢速10井架内电梯部1主体施工SC1000/100011多功能升降机部1主体施工5号塔用SC2000/200012钢筋对焊机台1钢筋焊接150A13钢筋弯曲机台2钢筋制作14钢筋切断机台2钢筋制作15电锯台116电刨台117水准仪台2高程测量S318水准仪台1沉降观测S219经纬仪台2定位放线J23.2.2主要工具手推胶轮车、翻斗车、四方框架架、平台脚手板、135m钢管竖井架、井架升降平台、随升吊桥、调蓝、吊笼、桅杆、混凝土上料斗、混凝土贮料斗、料斗自翻架、中心悬盘找正器、大线坠、钢卷尺、钢丝绳、倒链、经纬仪、水准仪、塔尺等。3.3技术准备1.学习审查施工图纸，组织各专业图纸综合会审，并向施工人员进行技术交底。2.熟悉工程地质勘测资料，掌握冷却塔施工场地的地质水文条件及特点。3.认真编制施工组织设计或施工作业设计，确定施工程序、施工部署，选定施工工艺方法，选用施工机具设备，进行模板装置设计，不知施工平面，编制施工网络计划，组织劳动力和培训等。4.按照规...
