上下行链路平衡问题分析VIP免费

上下行链路平衡问题分析_第1页
1/13
上下行链路平衡问题分析_第2页
2/13
上下行链路平衡问题分析_第3页
3/13

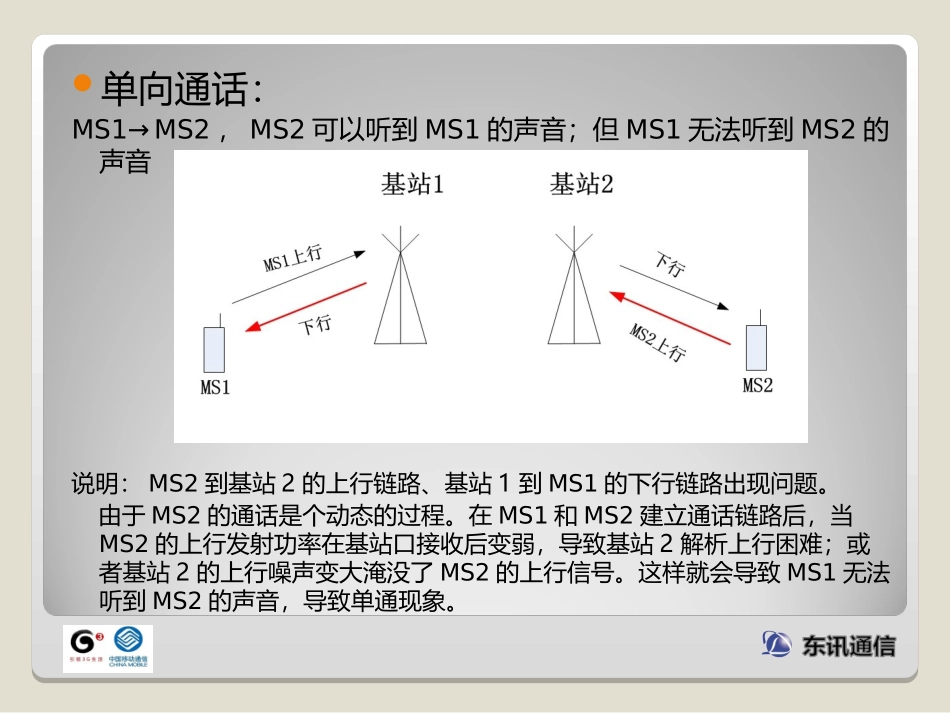

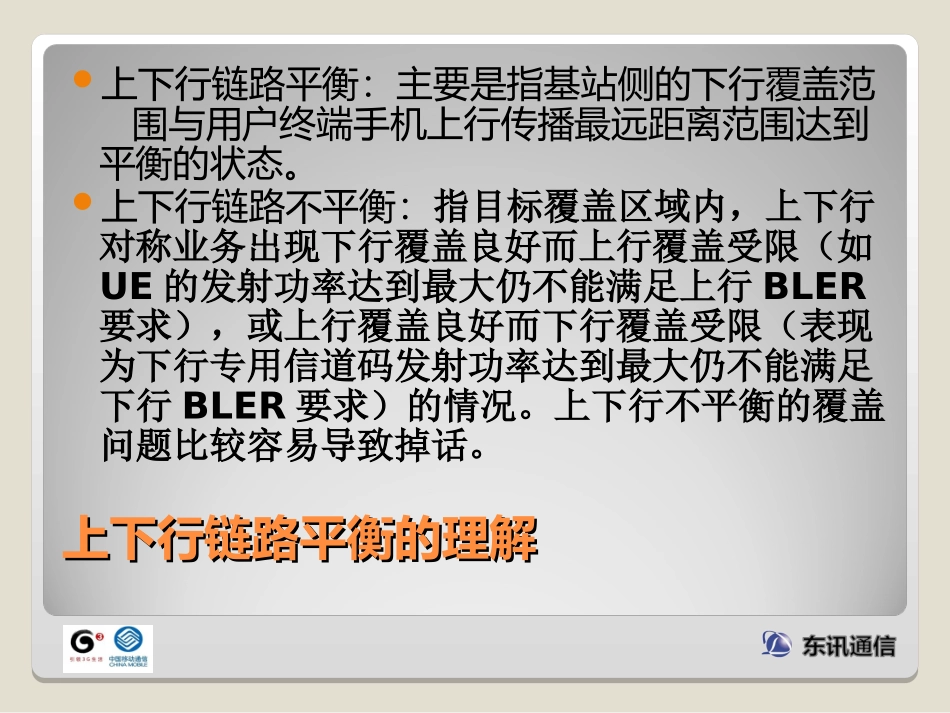

上下行链路平衡问题分析以及上下行链路平衡问题分析以及室分系统链路预算问题分析室分系统链路预算问题分析----湖南东讯网优部作者:刘溪上下行链路平衡的理解上下行链路平衡的理解上下行链路平衡:主要是指基站侧的下行覆盖范围与用户终端手机上行传播最远距离范围达到平衡的状态。上下行链路不平衡:指目标覆盖区域内,上下行对称业务出现下行覆盖良好而上行覆盖受限(如UE的发射功率达到最大仍不能满足上行BLER要求),或上行覆盖良好而下行覆盖受限(表现为下行专用信道码发射功率达到最大仍不能满足下行BLER要求)的情况。上下行不平衡的覆盖问题比较容易导致掉话。单向通话:MS1→MS2,MS2可以听到MS1的声音;但MS1无法听到MS2的声音说明:MS2到基站2的上行链路、基站1到MS1的下行链路出现问题。由于MS2的通话是个动态的过程。在MS1和MS2建立通话链路后,当MS2的上行发射功率在基站口接收后变弱,导致基站2解析上行困难;或者基站2的上行噪声变大淹没了MS2的上行信号。这样就会导致MS1无法听到MS2的声音,导致单通现象。室分系统上下行链路问题室分系统上下行链路问题一.室分微蜂窝+干放系统链路问题分析.二.室分光纤直放站链路问题分析.附:①室分微蜂窝20W,设计功率40dBm,预留3dBm.②基站接收灵敏度-115dBm,手机接收灵敏度-102dBm.③手机最大发射功率30dBm,即1W.④空间传输损耗:Ldf=32.45+20lgf(MHz)+20lgd(km)一.室分微蜂窝+干放系统链路问题分析.在每个干放的覆盖范围下,手机接收到的最弱下行信号都是-80dBm的区域,且已知手机此时的上行发射功率为28dBm。如何分析此系统的上下行链路问题?①手机接收到-80dBm的区域,那么此时4个干放覆盖区域的整个下行链路的损耗为:L下=40-(-80)=120dBm②L下=La1+La2+Ga下=Lb1+Lb2+Gb下=Lc1+Lc2+Gc下=Ld1+Ld2+Gd下=120dBm③手机此时发射功率为28dBm,La上=28-149+Ga上=-121+Ga上>-110dBm;Lb上=28-152+Gb上=-124+Gb上>-110dBm;Lc上=28-155+Gc上=-127+Gc上>-110dBm;Ld上=28-157+Gd上=-129+Gd上>-110dBm;必须合理调节四台干放的上行增益才可满足在此室分系统的边缘弱信号区域,手机的正常通话。由此可看出:Ga上>11dB;Gb上>14dB;Gc上>17dB;Gc上>19dB那么我们可以得出:(一).在室分系统中,对于多台干放并联的方案,我们需要在边缘弱信号区域多次拨打,以便我们检查系统的链路损耗是否合理,干放的调节是否正确。(二).在室分系统中,对于多台干放并联的方案,我们尤其注意系统上行噪声的电平控制是否合理。一个优秀合理的室分系统的上行噪声公式:Ga上行噪声≈Gb上行噪声≈Gc上行噪声,同上页的计算可得:(Ka1、Kb1……为干放覆盖下的上行噪声,可以用频谱仪测算出)Ga上行噪声(干放a到达蜂窝口的上行噪声)=Ka1-149+Ga上;Gb上行噪声(干放b到达蜂窝口的上行噪声)=Kb1-152+Gb上;即Ka1-149+Ga上≈Kb1-152+Gb上通过以上的算式:若Ka1=Kb1,则我们使Ga上+3=Gb上,则可保证两套干放覆盖区域的上行噪声不会对系统产生干扰。若Ka1≠Kb1,则我们使用可调衰减器进行变量调节,例:Ka1-149+Ga上+G1≈Kb1-152+Gb上+G2。(G1/G2为可调衰减器的衰减值).这样我们就可以将室分系统中的多台干放灵活地调节到一个合理值。二.室分光纤直放站链路问题分析.①.室外基站20W,输出功率43dBm.②.基站接收灵敏度-115dBm③.在光纤直放站覆盖的边缘区域,手机接收到的下行电平信号为-85dBm,手机此时的发射功率为TxdBm.分析下行:此时系统的下行损耗:L下=43-(-85)=128dBm光纤直放站系统的下行增益Gp下行=Gp直放站下行+线损+L空损=85+8=93dBm.分析上行:上行Tx+Gp上-35>-115dBm,即Tx+Gp上>-80dBmGp上=Gp直放站上行+线损+L空损,由以上算式可得:上行增益若设置不当,将导致手机上行信号到达基站后低于-115dBm.手机无法起呼。思考:1.在光纤直放站的室分系统中,若并联了3台干放,此时的系统中室分有源设备的上行增益调节该如何计算?2.在光纤直放站的室分系统中,若并联了3台干放,此时的系统中上行底噪需要如何控制?3.对于室外无线移频直放站系统,上行增益需要满足什么条件?4.常见的室分站点PB值和IOI值的理解,从以上的计算中就更...
