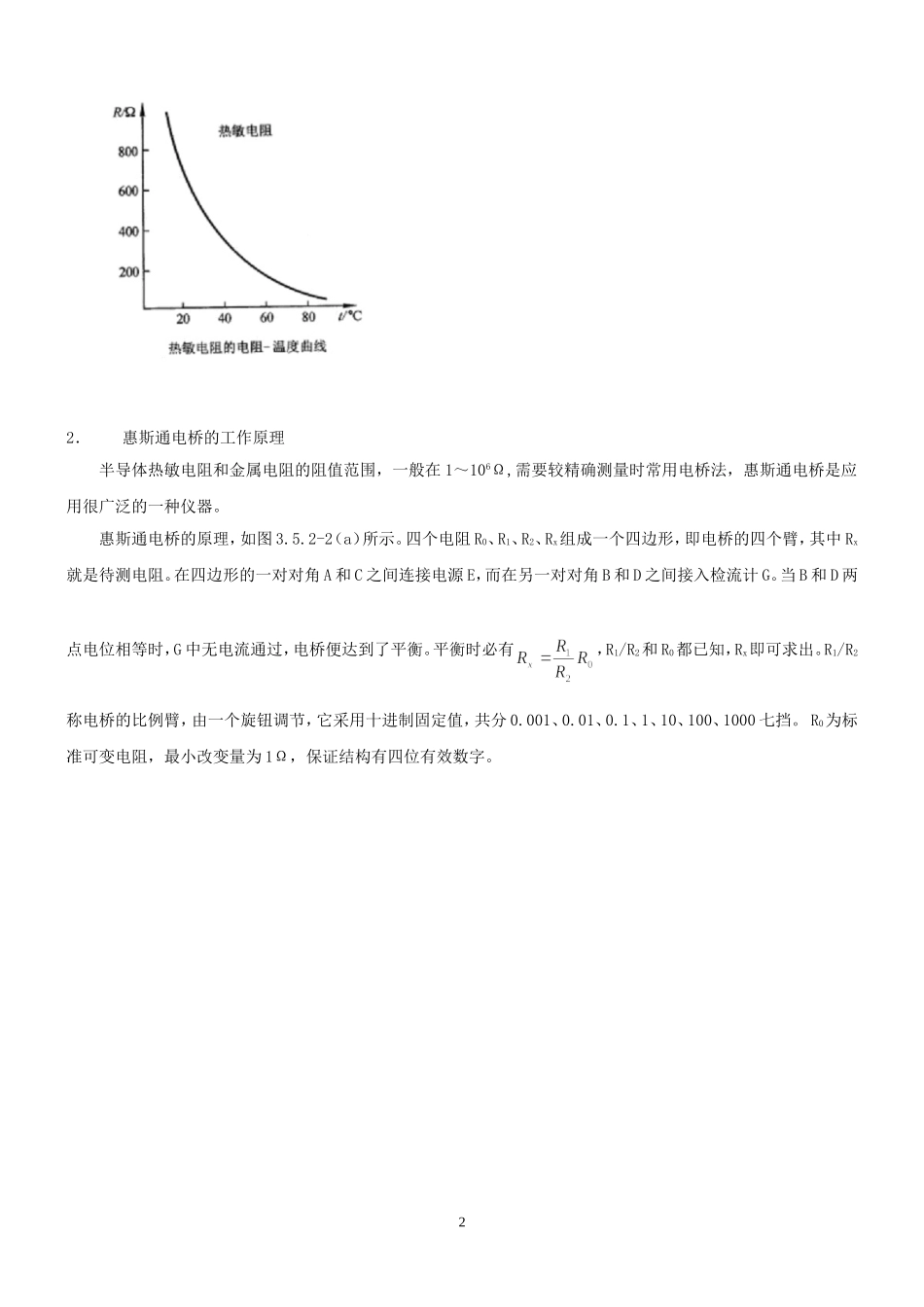

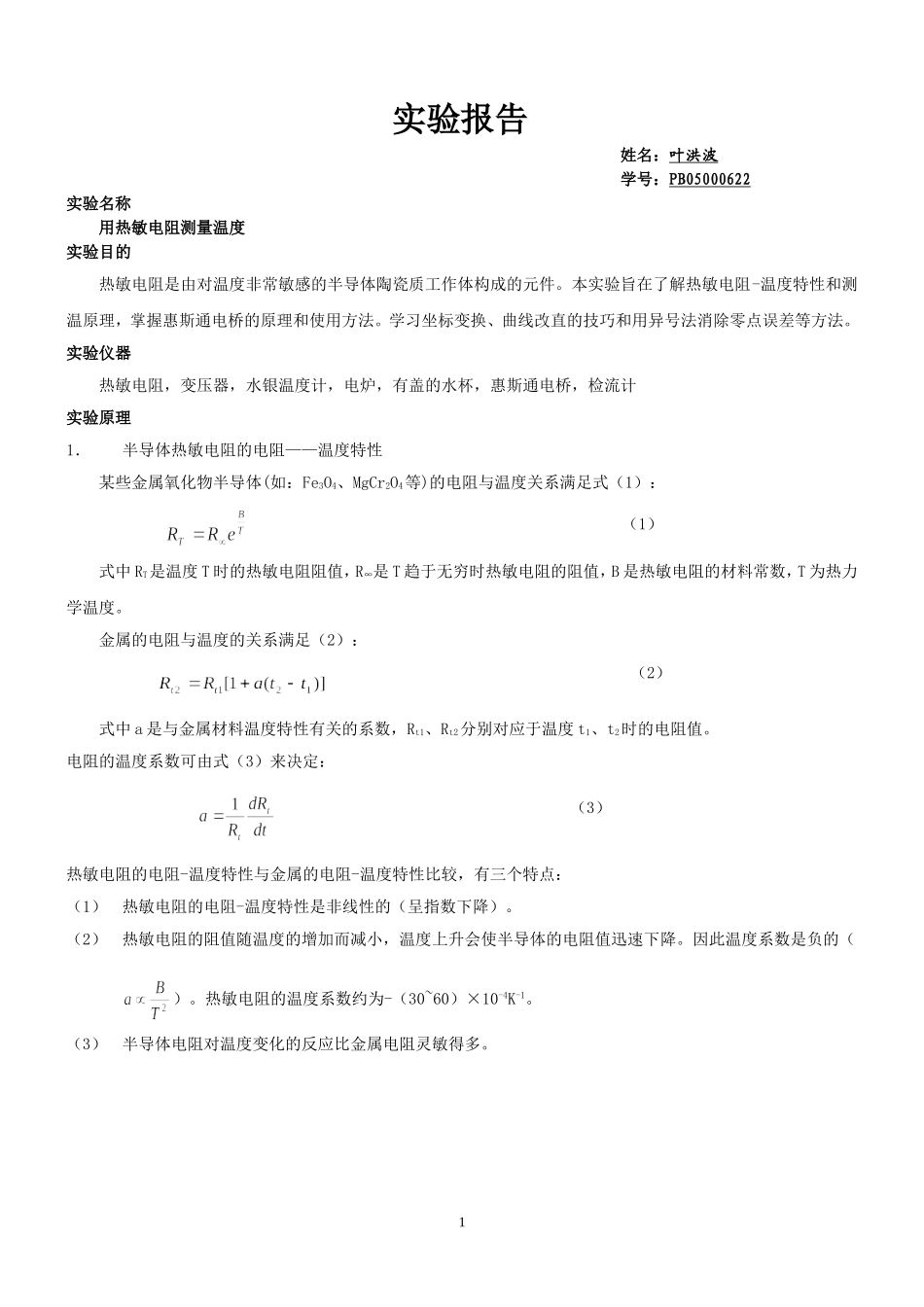

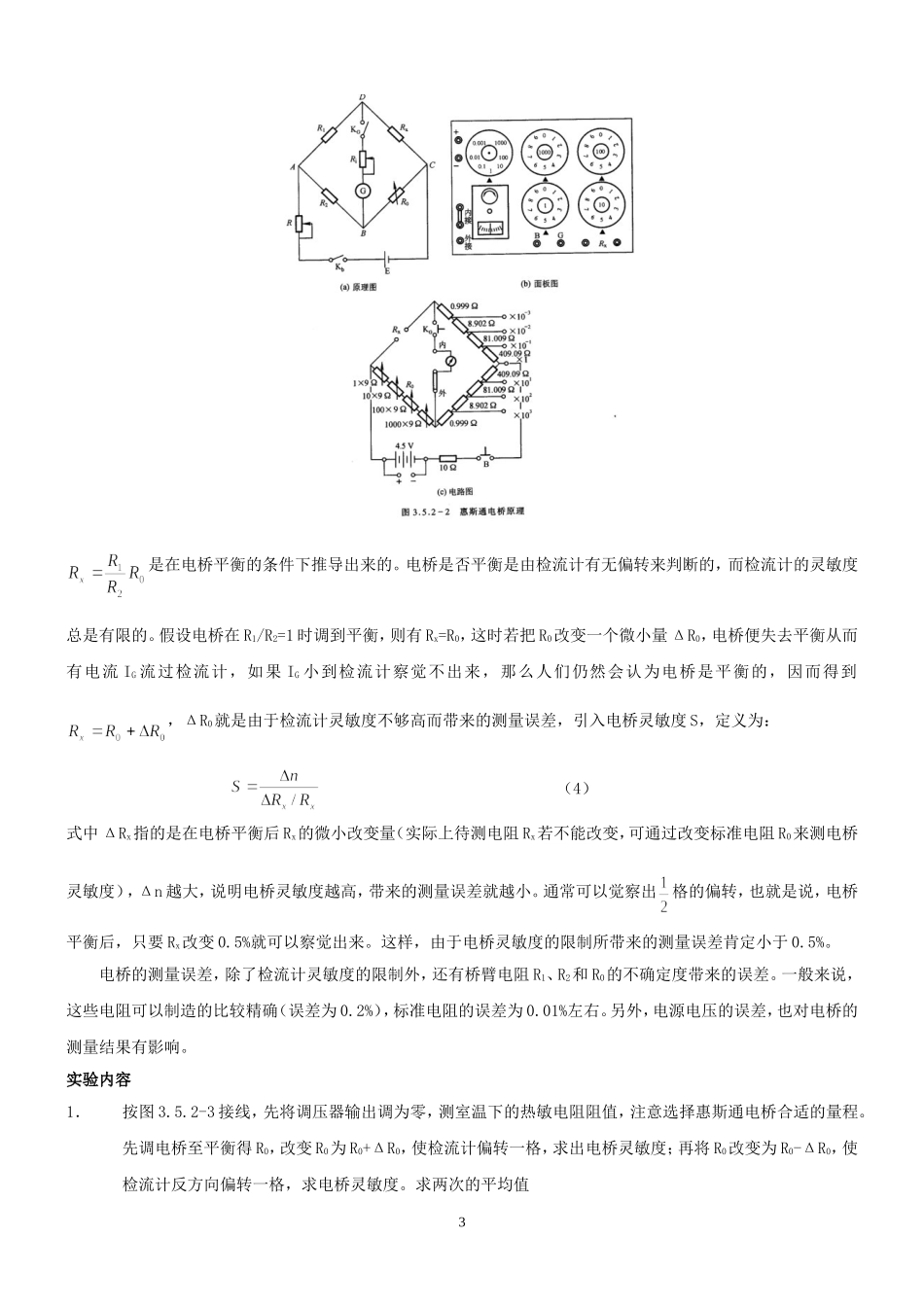

实验报告姓名：叶洪波学号：PB05000622实验名称用热敏电阻测量温度实验目的热敏电阻是由对温度非常敏感的半导体陶瓷质工作体构成的元件。本实验旨在了解热敏电阻-温度特性和测温原理，掌握惠斯通电桥的原理和使用方法。学习坐标变换、曲线改直的技巧和用异号法消除零点误差等方法。实验仪器热敏电阻，变压器，水银温度计，电炉，有盖的水杯，惠斯通电桥，检流计实验原理1．半导体热敏电阻的电阻——温度特性某些金属氧化物半导体(如：Fe3O4、MgCr2O4等)的电阻与温度关系满足式（1）：（1）式中RT是温度T时的热敏电阻阻值，R∞是T趋于无穷时热敏电阻的阻值，B是热敏电阻的材料常数，T为热力学温度。金属的电阻与温度的关系满足（2）：（2）式中a是与金属材料温度特性有关的系数，Rt1、Rt2分别对应于温度t1、t2时的电阻值。电阻的温度系数可由式（3）来决定：（3）热敏电阻的电阻-温度特性与金属的电阻-温度特性比较，有三个特点：（1）热敏电阻的电阻-温度特性是非线性的（呈指数下降）。（2）热敏电阻的阻值随温度的增加而减小，温度上升会使半导体的电阻值迅速下降。因此温度系数是负的（）。热敏电阻的温度系数约为-（30~60）×10-4K-1。（3）半导体电阻对温度变化的反应比金属电阻灵敏得多。12．惠斯通电桥的工作原理半导体热敏电阻和金属电阻的阻值范围，一般在1～106Ω,需要较精确测量时常用电桥法，惠斯通电桥是应用很广泛的一种仪器。惠斯通电桥的原理，如图3.5.2-2（a）所示。四个电阻R0、R1、R2、Rx组成一个四边形，即电桥的四个臂，其中Rx就是待测电阻。在四边形的一对对角A和C之间连接电源E，而在另一对对角B和D之间接入检流计G。当B和D两点电位相等时，G中无电流通过，电桥便达到了平衡。平衡时必有，R1/R2和R0都已知，Rx即可求出。R1/R2称电桥的比例臂，由一个旋钮调节，它采用十进制固定值，共分0.001、0.01、0.1、1、10、100、1000七挡。R0为标准可变电阻，最小改变量为1Ω，保证结构有四位有效数字。2是在电桥平衡的条件下推导出来的。电桥是否平衡是由检流计有无偏转来判断的，而检流计的灵敏度总是有限的。假设电桥在R1/R2=1时调到平衡，则有Rx=R0，这时若把R0改变一个微小量ΔR0，电桥便失去平衡从而有电流IG流过检流计，如果IG小到检流计察觉不出来，那么人们仍然会认为电桥是平衡的，因而得到，ΔR0就是由于检流计灵敏度不够高而带来的测量误差，引入电桥灵敏度S，定义为：（4）式中ΔRx指的是在电桥平衡后Rx的微小改变量（实际上待测电阻Rx若不能改变，可通过改变标准电阻R0来测电桥灵敏度），Δn越大，说明电桥灵敏度越高，带来的测量误差就越小。通常可以觉察出格的偏转，也就是说，电桥平衡后，只要Rx改变0.5%就可以察觉出来。这样，由于电桥灵敏度的限制所带来的测量误差肯定小于0.5%。电桥的测量误差，除了检流计灵敏度的限制外，还有桥臂电阻R1、R2和R0的不确定度带来的误差。一般来说，这些电阻可以制造的比较精确（误差为0.2%），标准电阻的误差为0.01%左右。另外，电源电压的误差，也对电桥的测量结果有影响。实验内容1．按图3.5.2-3接线，先将调压器输出调为零，测室温下的热敏电阻阻值，注意选择惠斯通电桥合适的量程。先调电桥至平衡得R0，改变R0为R0+ΔR0，使检流计偏转一格，求出电桥灵敏度；再将R0改变为R0-ΔR0，使检流计反方向偏转一格，求电桥灵敏度。求两次的平均值3实验数据:室温检流计偏转格数Δn01-128.0℃电阻R（Ω）150414981508计算过程及结果:检流计的灵敏度s==313.332．调节变压器输出进行加温，从30℃开始每隔5℃测量一次Rt，直到95℃。然后绘制出热敏电阻的RＴ－Ｔ特性曲线。在t=50℃的点作切线，由式（3）求出该点切线的斜率及电阻温度系数α。实验数据:T/℃T/KT-1/K-1RＴ/Ω303030.0033001350353080.0032471143403130.003195921453180.003145808503230.003096679553280.003049573603330.003003493653380.002959420703430.002915370753480.002874320803530.002833280853580.002793249903630.002755221953680.002717196作RT-T-1曲线并拟合如下:4Data:Data1_BModel:Exp2PMod1Equation:RT=aeb/TRT=R∞eB/TChi^2/DoFR^296.461040....
