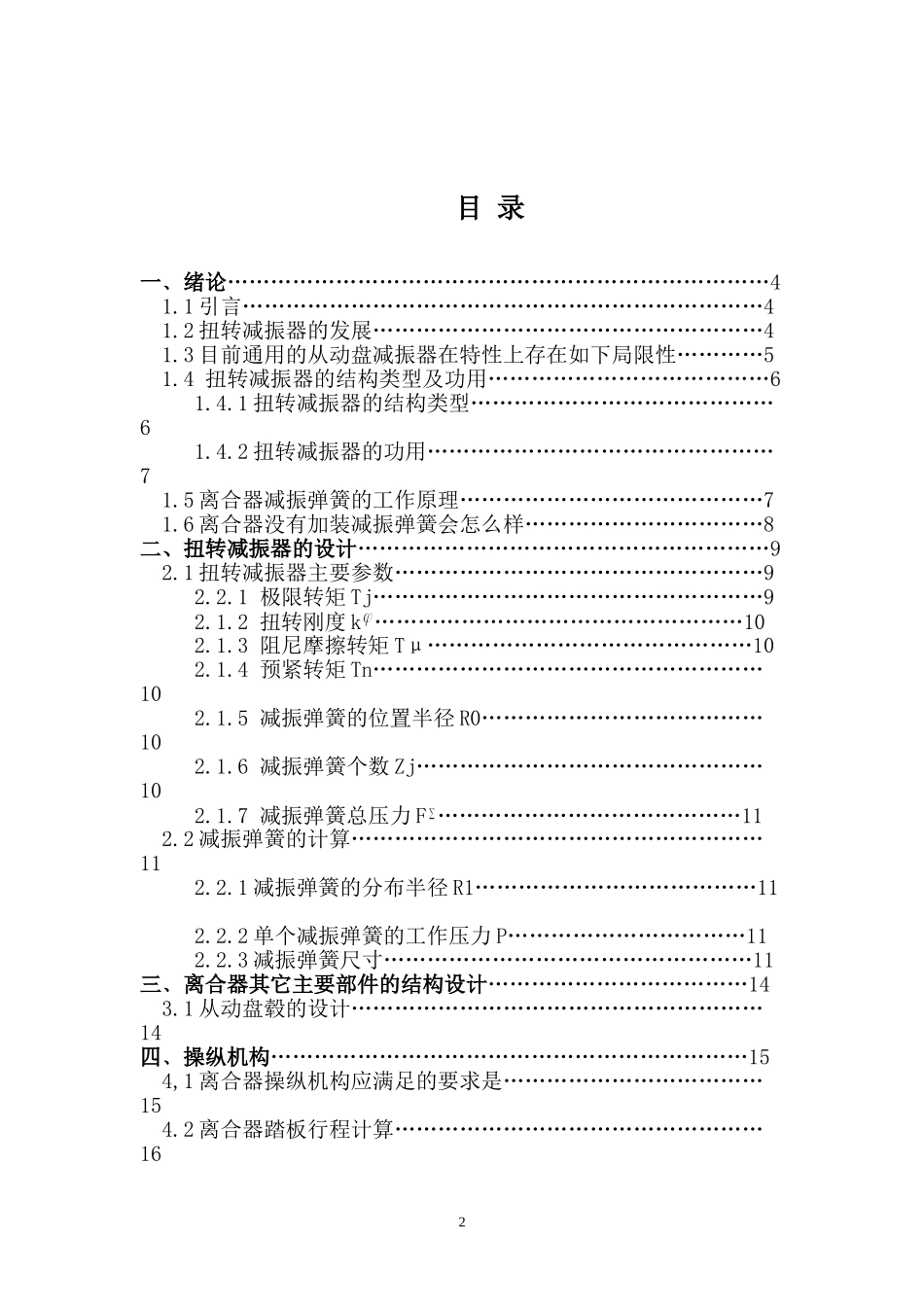

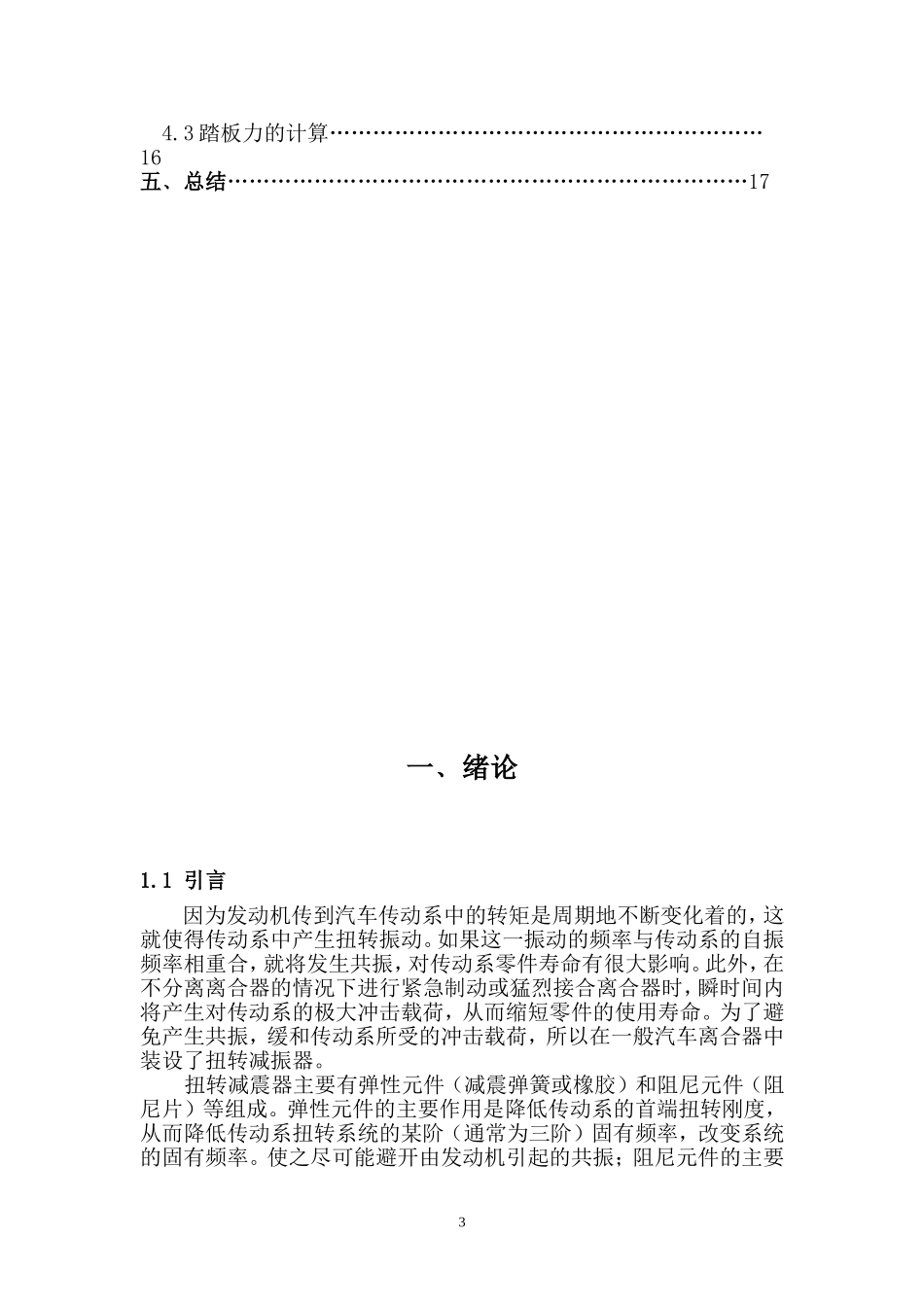

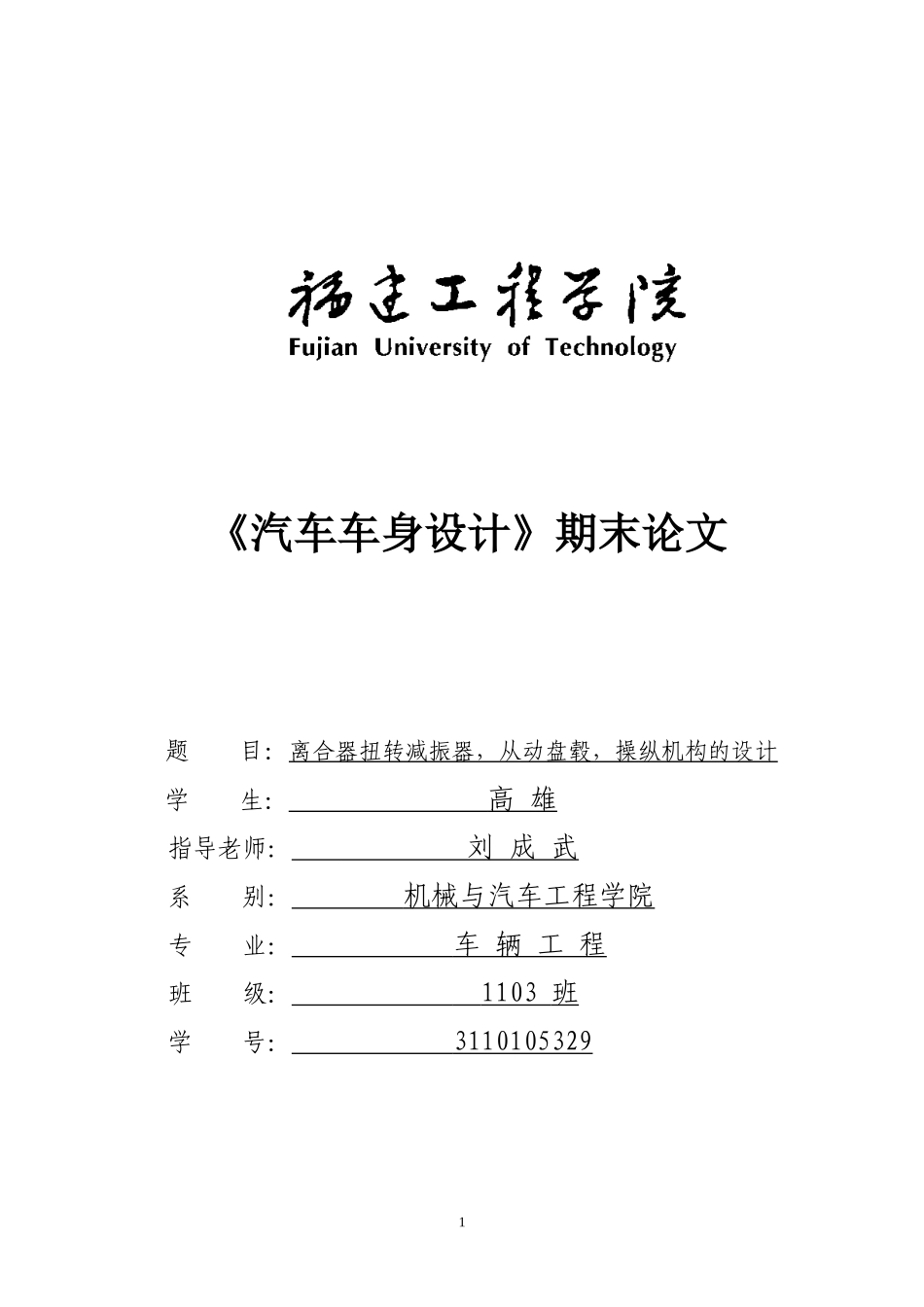

《汽车车身设计》期末论文题目：离合器扭转减振器，从动盘毂，操纵机构的设计学生：高雄指导老师：刘成武系别：机械与汽车工程学院专业：车辆工程班级：1103班学号：31101053291目录一﹑绪论…………………………………………………………………41.1引言………………………………………………………………41.2扭转减振器的发展………………………………………………41.3目前通用的从动盘减振器在特性上存在如下局限性…………51.4扭转减振器的结构类型及功用…………………………………61.4.1扭转减振器的结构类型……………………………………61.4.2扭转减振器的功用…………………………………………71.5离合器减振弹簧的工作原理……………………………………71.6离合器没有加装减振弹簧会怎么样……………………………8二、扭转减振器的设计…………………………………………………92.1扭转减振器主要参数……………………………………………92.2.1极限转矩Tj………………………………………………92.1.2扭转刚度k……………………………………………102.1.3阻尼摩擦转矩Tμ………………………………………102.1.4预紧转矩Tn………………………………………………102.1.5减振弹簧的位置半径R0…………………………………102.1.6减振弹簧个数Zj…………………………………………102.1.7减振弹簧总压力F……………………………………112.2减振弹簧的计算…………………………………………………112.2.1减振弹簧的分布半径R1…………………………………112.2.2单个减振弹簧的工作压力P……………………………112.2.3减振弹簧尺寸……………………………………………11三﹑离合器其它主要部件的结构设计………………………………143.1从动盘毂的设计…………………………………………………14四﹑操纵机构…………………………………………………………154,1离合器操纵机构应满足的要求是………………………………154.2离合器踏板行程计算……………………………………………1624.3踏板力的计算……………………………………………………16五﹑总结………………………………………………………………17一﹑绪论1.1引言因为发动机传到汽车传动系中的转矩是周期地不断变化着的，这就使得传动系中产生扭转振动。如果这一振动的频率与传动系的自振频率相重合，就将发生共振，对传动系零件寿命有很大影响。此外，在不分离离合器的情况下进行紧急制动或猛烈接合离合器时，瞬时间内将产生对传动系的极大冲击载荷，从而缩短零件的使用寿命。为了避免产生共振，缓和传动系所受的冲击载荷，所以在一般汽车离合器中装设了扭转减振器。扭转减震器主要有弹性元件（减震弹簧或橡胶）和阻尼元件（阻尼片）等组成。弹性元件的主要作用是降低传动系的首端扭转刚度，从而降低传动系扭转系统的某阶（通常为三阶）固有频率，改变系统的固有频率。使之尽可能避开由发动机引起的共振；阻尼元件的主要3作用是有效地消耗振动能量。1.2扭转减震器的发展汽车传动系中的扭转振动将加大传动系零部件如轴、轴承、齿轮、壳体等的载荷，提高车厢内的噪声水平，降低汽车的行驶舒适性，汽车传动系的振动也是导致整车振动的主要原因。据统计，我国因运输车辆的振动使包装不妥的产品受损，所造成的经济损失一年达数亿元。同时由于轿车、客运车市场的发展，对汽车平顺性的要求也越来越高，振动使乘客产生不舒适的感觉，使驾驶者易疲劳降低了安全性，也使汽车零部件因振动而减少寿命，甚至使汽车的燃油经济性变差。因此，需要分析研究汽离合器在汽车传动系统中的作用，建立传动系的振动模型，找出离合器最优工作状态和最优参数，为改善传动系的扭转振动状况找到一些新思路，为厂家研究开发新型离合器提供理论依据。现今所用的盘片式离合器的先驱的多片盘式离合器，它是直到1925年以后才出现的。多片离合器最主要的优点是，在汽车起步时离合器的接合比较平顺，无冲击。20世纪20年代末，直到进入30年代时，只有工程车辆、赛车和大功率的轿车上使用多片离合器。多年的实践经验和技术上的改进使人们逐渐趋向与首选单片干式摩...
