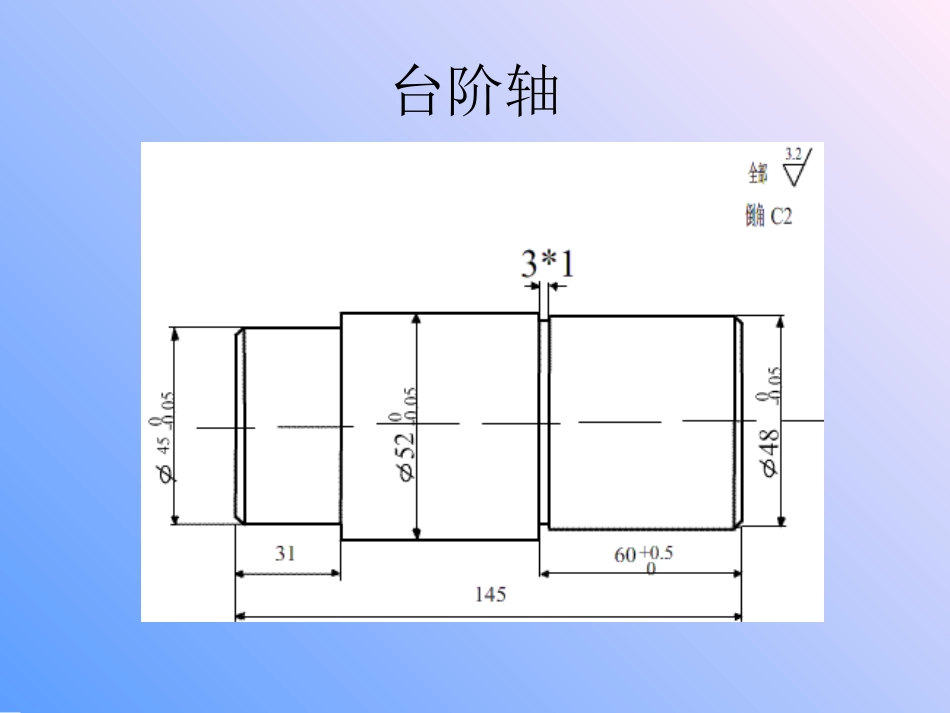

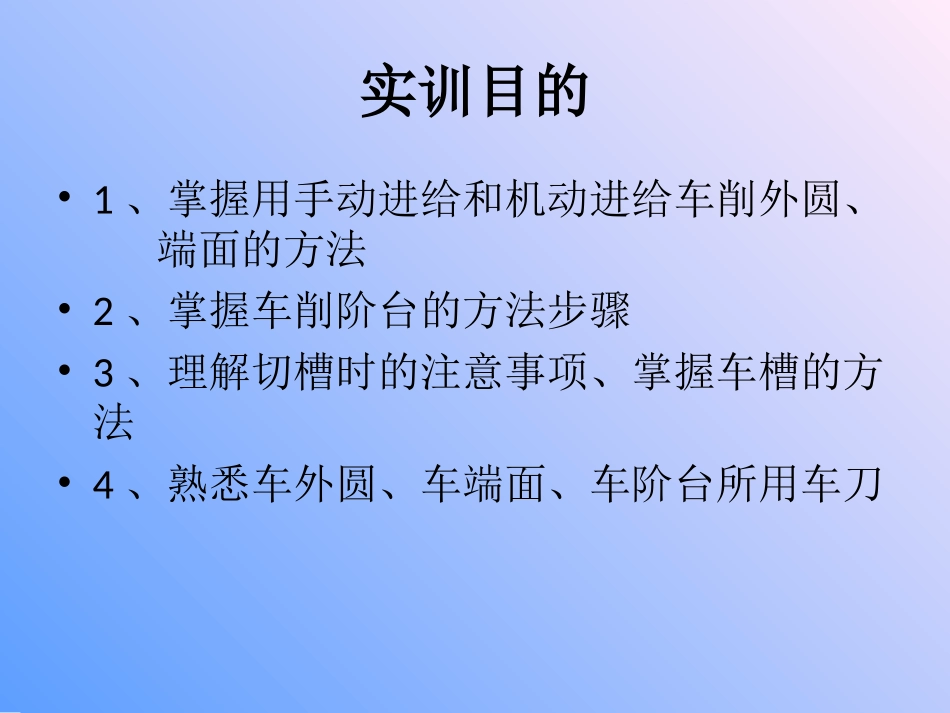

实训目的•1、掌握用手动进给和机动进给车削外圆、端面的方法•2、掌握车削阶台的方法步骤•3、理解切槽时的注意事项、掌握车槽的方法•4、熟悉车外圆、车端面、车阶台所用车刀台阶轴工艺分析•齐两头：主轴转速600r/min左右•钻中心孔：B型ф3，主轴转速至少600r/min•粗车：留加工量2-2.5。粗车刀YT5,进给量0.2-0.25mm/r•精车：YT14。进给量0.15-0.20mm/r•割槽•倒角注意事项•1、车床启动前的安全注意事项•2、夹持工件必须牢固可靠•3、车端面时车刀刀尖一定要对准工件中心•4、钻中心孔时要防止中心钻折断•5、车刀伸出刀架尽量短•6、车阶台时，阶台面和外圆相交处一定要清角，不允许出现凹坑和凸台小结作业•1、齐端面如何避免出现凹坑或凸台•2、如何防止中心钻折断•3、切槽时如何避免工件震动，切刀蹦裂二〇一一年一月十日
