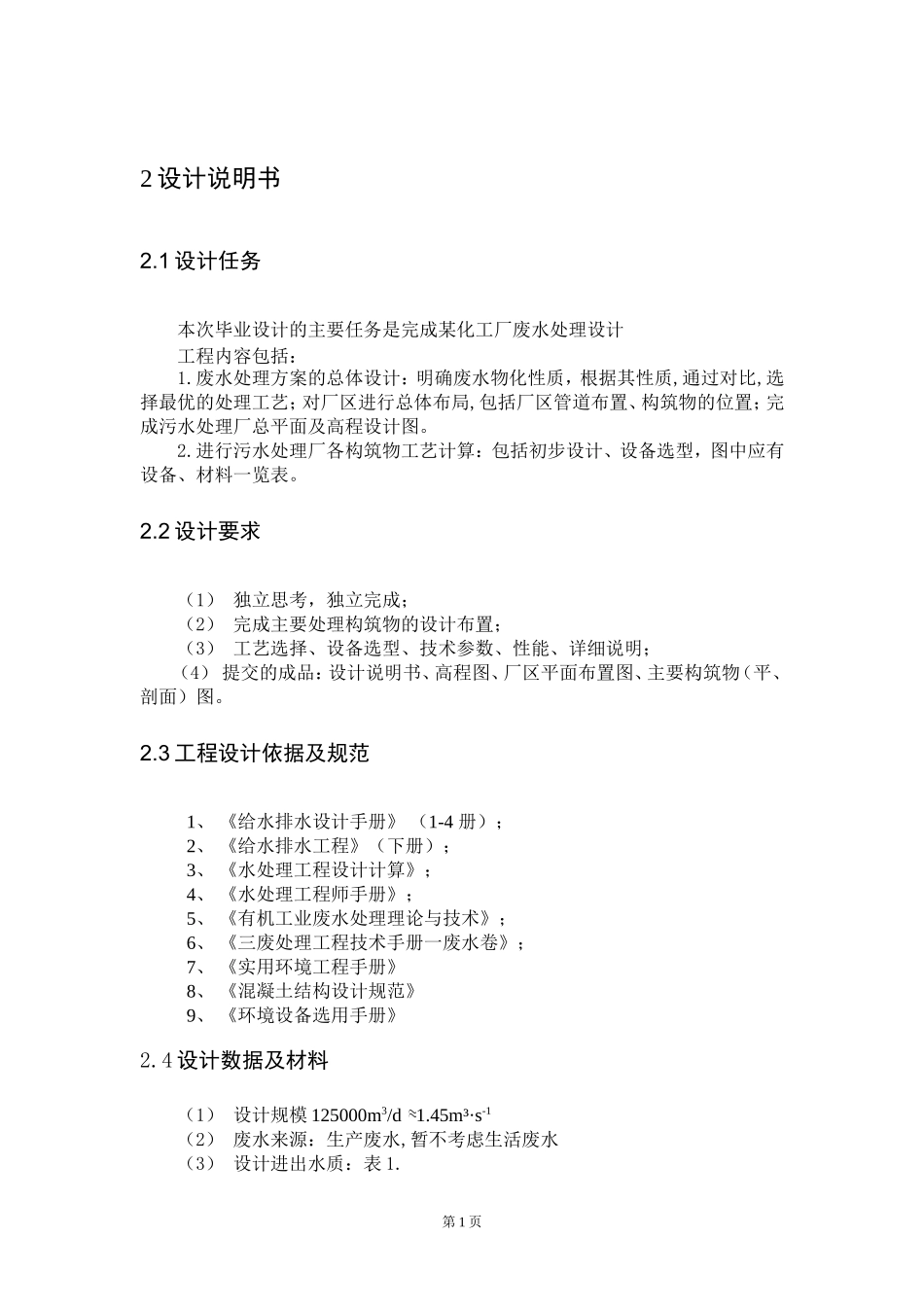

2设计说明书2.1设计任务本次毕业设计的主要任务是完成某化工厂废水处理设计工程内容包括：1.废水处理方案的总体设计：明确废水物化性质，根据其性质,通过对比,选择最优的处理工艺；对厂区进行总体布局,包括厂区管道布置、构筑物的位置；完成污水处理厂总平面及高程设计图。2.进行污水处理厂各构筑物工艺计算：包括初步设计、设备选型，图中应有设备、材料一览表。2.2设计要求（1）独立思考，独立完成；（2）完成主要处理构筑物的设计布置；（3）工艺选择、设备选型、技术参数、性能、详细说明；（4）提交的成品：设计说明书、高程图、厂区平面布置图、主要构筑物（平、剖面）图。2.3工程设计依据及规范1、《给水排水设计手册》（1-4册）；2、《给水排水工程》（下册）；3、《水处理工程设计计算》；4、《水处理工程师手册》；5、《有机工业废水处理理论与技术》；6、《三废处理工程技术手册一废水卷》；7、《实用环境工程手册》8、《混凝土结构设计规范》9、《环境设备选用手册》2.4设计数据及材料（1）设计规模125000m3/d1.45m³·s-1（2）废水来源：生产废水,暂不考虑生活废水（3）设计进出水质：表1.第1页表1污染物指标BOD5CODSSNH3-NTPpH进水水质（mg/L）4108501705596~8排放浓度mg/L≤10≤50≤10≤5≤0.5≤6~93污水处理工艺选择3.1处理工艺流程选择应考虑的因素处理的工艺流程在保证处理水达到所要求的处理程度的前提下，所采用的污水处理技术各单元的有机组合。在确定处理工艺流程的同时，还需要考虑各处理单元构筑物的形式，两者互为制约，互为影响。污水处理工艺流程的选定，主要以下列各项因素作为依据。(1)技术成熟，处理效果稳定可靠，保证出水水质达到排放标准；第2页(2)占地少，投资低，运行费用省，以尽可能少的投入取得尽可能高的效益；(3)工程实施切实可行、运行维护管理方便；(4)综合利用，无二次污染；(5)选定工艺的技术设备先进、可靠，国产化程度高，一致性好；(6)综合国情，提高自动化管理水平。3.2污水处理工艺选择由于BOD5、CODcr、SS、NH3-N、TP的去除率均很高，需要采取脱氮除磷工艺。采用生物脱氮除磷工艺的可行性分析(1)BOD5/COD当BOD/COD≥0.3时可生化性较好，适应于生化处理工艺，本设计为BOD/COD=400/850=0.47，可生化性好，适宜采用生物处理。(2)BOD/TN该指标是鉴定能否采用生物脱氮的主要参数.由于反硝化细菌是在分解有机物过程中进行反硝化脱氮的，在不投加外来碳源条件下，靠原污水中的基质作为反硝化的氢供体，该值越大反硝化进行的越快，BOD/TN这一指标是来评价能否采用生物脱氮工艺进行污水处理，当BOD/TN接近于4时即表明可以采用。本设计数值为BOD/TN=7.4，适宜采用生物脱氮工艺。(3)BOD5/TP该指标是鉴别能否采用生物除磷的主要依据，,较高的BOD负荷可以取得较好的除磷效果。。进行生物除磷的底限是BOD/TP=17，如大于该值,方可采用生物除磷工艺，其比值越大，除磷效果越明显。本设计BOD/TP=410/9=45.5，适宜采用生物除磷工艺]。综上所述，本设计可以采用生物法对污水进行脱氮除磷的处理。3.3各污水脱氮除磷处理技术及其比较3.3.1各污水脱氮除磷处理技术由上文得出来的结论，设计采用生物脱氮除磷才能达到出水标准，所以处理工艺的选择只能限于成熟且处理效果良好的生物脱氮除磷工艺,以此为基本条件进行如下的各工艺综合比较,现将4种生物脱氮除磷工艺分析如下:(1)AAOAAO工艺是厌氧一缺氧一好氧生物脱氮除磷工艺的简称，原污水及从二沉池回流的部分含磷污泥首先进入厌氧池，其主要功能为释放磷，使污水中磷浓度升高，溶解性有机物被微生物细胞吸收而使污水中BOD浓度下降；在缺氧池中，反硝化细菌利用污水中的有机物作碳源，将回流混合液中带入的大量NO3—N和NO2—N还原为N2放到空气中，因此BOD5浓度下降。NO3—N浓度大幅度下降；在好氧池中，有机物被微生物生化降解，浓度继续下降，有机氮被氨化继而被硝化，使NH4-N浓度显著下降。但随着硝化过程使NO3—N浓度增加，磷随着聚磷菌的过量摄取,也以较快的速度下降。好氧池完成氨氮的硝化过程，缺氧池则完成脱氮功能，厌氧池和好氧池联合完成除磷功能第3页(2)氧化沟工艺氧化沟工艺属于延时曝气活性...
