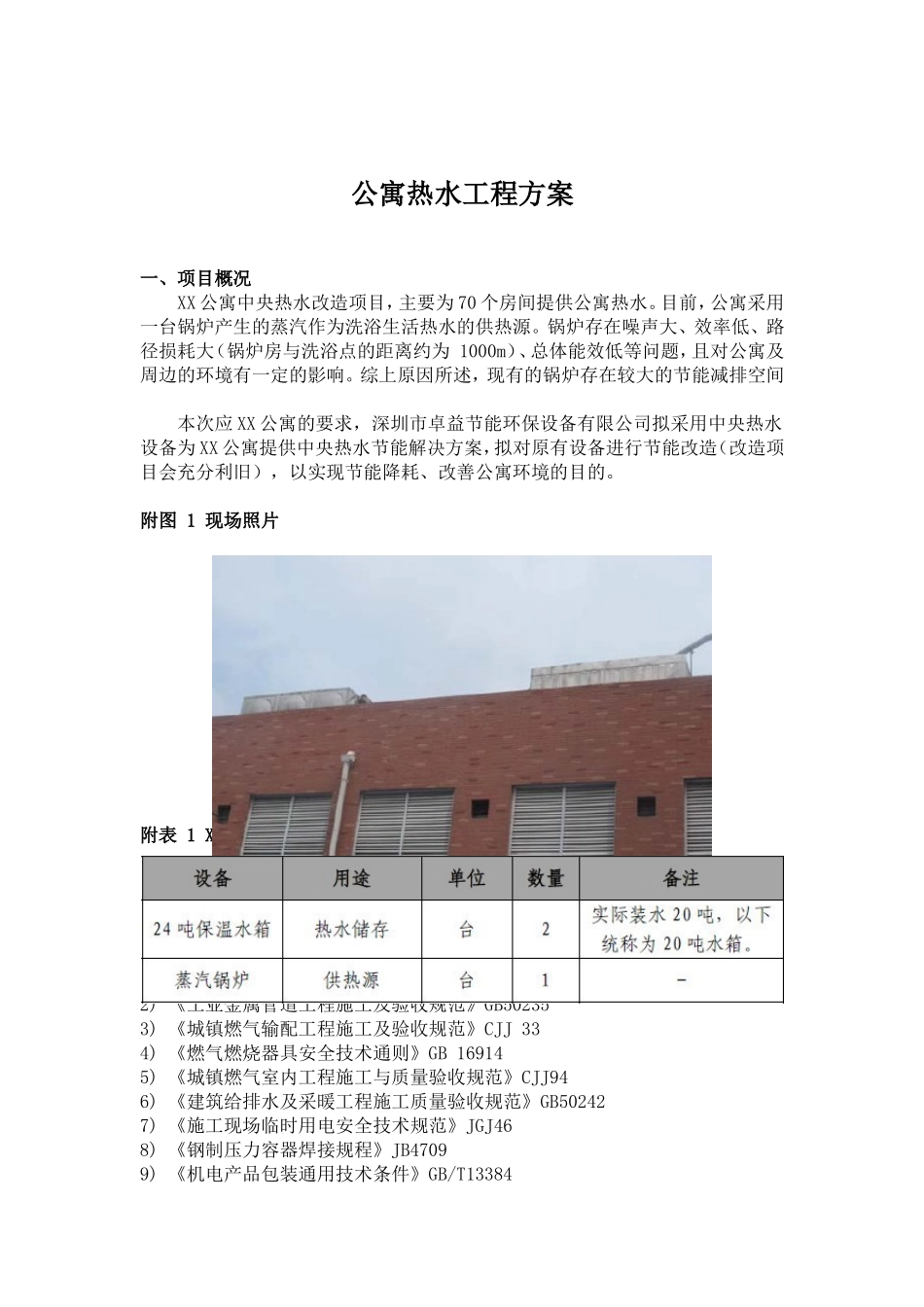

公寓热水工程方案一、项目概况XX公寓中央热水改造项目，主要为70个房间提供公寓热水。目前，公寓采用一台锅炉产生的蒸汽作为洗浴生活热水的供热源。锅炉存在噪声大、效率低、路径损耗大（锅炉房与洗浴点的距离约为1000m）、总体能效低等问题，且对公寓及周边的环境有一定的影响。综上原因所述，现有的锅炉存在较大的节能减排空间本次应XX公寓的要求，深圳市卓益节能环保设备有限公司拟采用中央热水设备为XX公寓提供中央热水节能解决方案，拟对原有设备进行节能改造（改造项目会充分利旧），以实现节能降耗、改善公寓环境的目的。附图1现场照片附表1XX公寓现有热水设备统计表二、工程设计、施工依据标准及执行规范1)《城镇燃气设计规范》GB500282)《工业金属管道工程施工及验收规范》GB502353)《城镇燃气输配工程施工及验收规范》CJJ334)《燃气燃烧器具安全技术通则》GB169145)《城镇燃气室内工程施工与质量验收规范》CJJ946)《建筑给排水及采暖工程施工质量验收规范》GB502427)《施工现场临时用电安全技术规范》JGJ468)《钢制压力容器焊接规程》JB47099)《机电产品包装通用技术条件》GB/T1338410)《工业自动化仪表工程施工及验收规范》GBJ9311)《给水排水管道工程施工及验收规范》GB5026812)《给水排水工程管道结构设计规范》GB5033213)《给水排水制图标准》GB/T5010614)《设计及管道保温技术通则》GB427215)《管道及设备保温》国家建筑标准设计集98R41816)《建筑施工安全检查标准》JGJ59三、中央热水改造方案设计说明3.1改造方案简述中央热水系统简介：卓益节能中央热水系统由多台燃气节能中央热水机和一套中央控制箱组成，主要用于公寓、公寓、机关单位、洗浴中心等需要大量生活热水的场所。可替代热水锅炉。也可作为太阳能、空气能热泵的辅助供热，以弥补太阳能空气能热泵难以在低温下供热的情况。系统具有出热水速度快、节能环保、自动控制无需专人值守、出水量配置灵活、检修方便等优点。经济性和环保性能优于普通锅炉（无须办理繁杂的消防安检手续和特许使用证件）是替代锅炉、电煤等传统供热设备节能改造的最佳产品。附图2系统工作原理图燃气节能中央热水机简介：卓益节能中央热水机由燃气电磁阀（可调节控制火力大小）、不锈钢燃烧器、电子脉冲点火器、不锈钢盘管换热器、强排抽风机、智能控制总成、安全保护装置等要件构成。使用液化石油气、天然气、人工煤气等气体燃料，运用最新燃烧热交换技术设计制造，热效率达90%，出水升温速度快，流量大，具有节能环保、24小时不间断出水、自动控制无需专人值守、检修方便等优点。经济性和环保性能比远优于普通锅炉（无须办理繁杂的消防安检手续和特许使用证件）可单机或联机模块组合使用，是替代锅炉、电煤等传统供热设备节能改造的最佳产品。附图2产品图片表2燃气节能热水机功能简介3.2本次改造设备技术指标表3燃气节能中央热水机技术指标3.3主设备选择设计要求：公寓现有2台20吨水箱和管网系统，70个房间的淋浴喷头。每天热水供应24小时,每天需要热水约150吨，根据公寓要求，不改变现有的管网及使用方式。需要将水箱内的水加热至60-65度，最大温升约为55-60度。通过冷热水混合的方式满足70人同时洗浴的热水需求。方案设计说明：公寓浴室共有70个淋浴喷头。浴室单个淋浴喷头流量约为0.12L/S，洗浴高峰时浴室最大用水流量约为30吨/小时，每天用量为150吨。成都冬季冷水温度为5-10度，保温水箱内高温热水温度为60-65度，冷热水混合后的水温控制为35-38度（洗浴最适宜温度），冷热水混合比为1：1.25。浴室用水高峰时每小时的60度热水量为16.6吨，日用60度热水量约为66.7吨。冷水：60度热水=1：1.25，每小时热水最大使用量为30吨。则：每小时60度高温热水量=30吨/2.5*1.25=16.6吨每天60度高温热水量=150吨/2.5*1.25=83.3吨以每小时16.6吨60度热水、每天83.3吨60度热水为设计依据，主设备选择方法如下：卓益节能燃气节能中央燃气热水机每小时温升25度的出水量约为3-4吨，温升55度每小时出水量约为1.3吨，需要热水机的数量=16.6吨（热水总需求量）/1.3（每小时热水产量）=12.7台。考虑16.6吨的设计值为峰值，有一定的余量，且系统由两...
