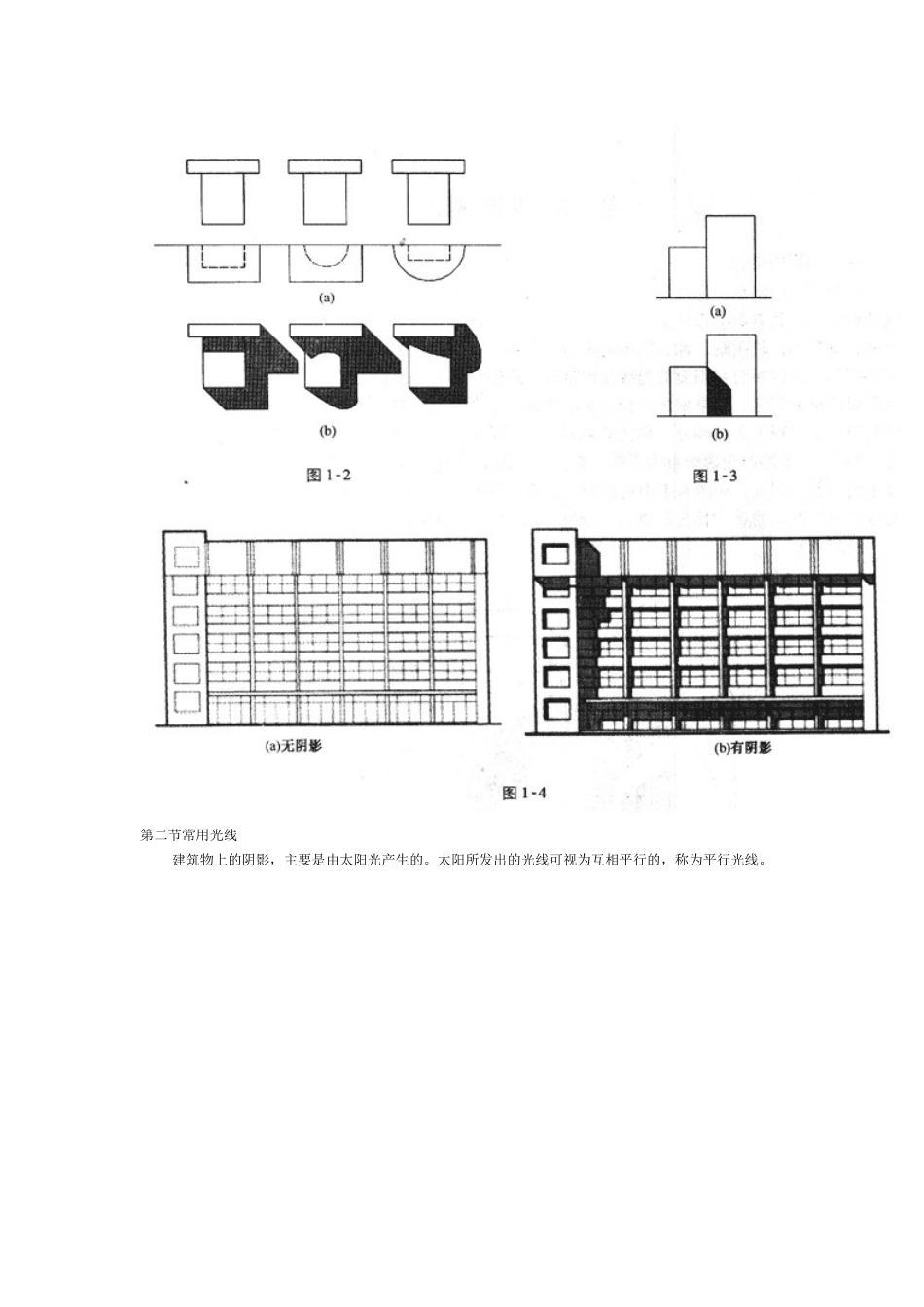

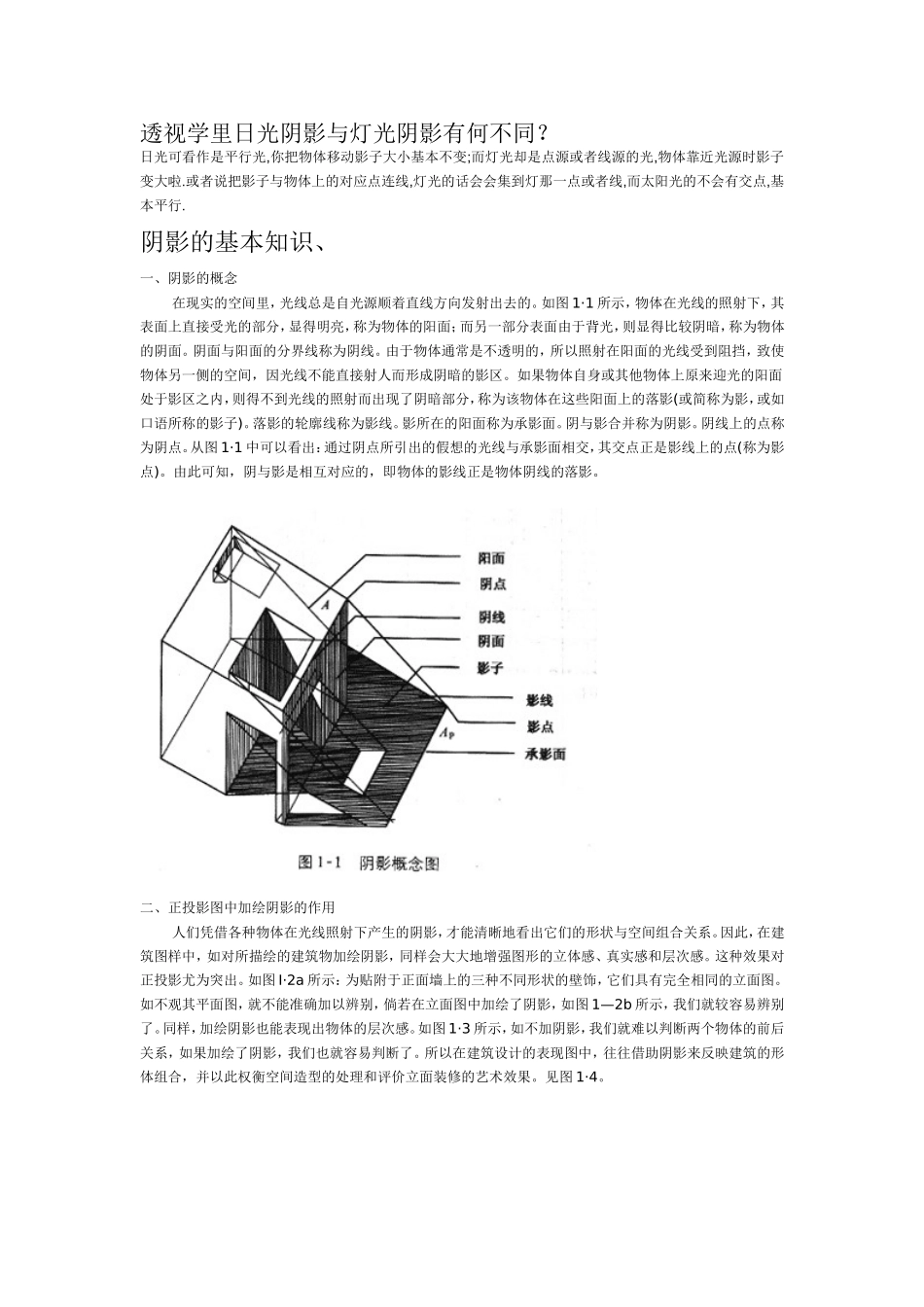

透视学里日光阴影与灯光阴影有何不同？日光可看作是平行光,你把物体移动影子大小基本不变;而灯光却是点源或者线源的光,物体靠近光源时影子变大啦.或者说把影子与物体上的对应点连线,灯光的话会会集到灯那一点或者线,而太阳光的不会有交点,基本平行.阴影的基本知识、一、阴影的概念在现实的空间里，光线总是自光源顺着直线方向发射出去的。如图1·1所示，物体在光线的照射下，其表面上直接受光的部分，显得明亮，称为物体的阳面；而另一部分表面由于背光，则显得比较阴暗，称为物体的阴面。阴面与阳面的分界线称为阴线。由于物体通常是不透明的，所以照射在阳面的光线受到阻挡，致使物体另一侧的空间，因光线不能直接射人而形成阴暗的影区。如果物体自身或其他物体上原来迎光的阳面处于影区之内，则得不到光线的照射而出现了阴暗部分，称为该物体在这些阳面上的落影(或简称为影，或如口语所称的影子)。落影的轮廓线称为影线。影所在的阳面称为承影面。阴与影合并称为阴影。阴线上的点称为阴点。从图1·1中可以看出：通过阴点所引出的假想的光线与承影面相交，其交点正是影线上的点(称为影点)。由此可知，阴与影是相互对应的，即物体的影线正是物体阴线的落影。二、正投影图中加绘阴影的作用人们凭借各种物体在光线照射下产生的阴影，才能清晰地看出它们的形状与空间组合关系。因此，在建筑图样中，如对所描绘的建筑物加绘阴影，同样会大大地增强图形的立体感、真实感和层次感。这种效果对正投影尤为突出。如图I·2a所示：为贴附于正面墙上的三种不同形状的壁饰，它们具有完全相同的立面图。如不观其平面图，就不能准确加以辨别，倘若在立面图中加绘了阴影，如图1—2b所示，我们就较容易辨别了。同样，加绘阴影也能表现出物体的层次感。如图1·3所示，如不加阴影，我们就难以判断两个物体的前后关系，如果加绘了阴影，我们也就容易判断了。所以在建筑设计的表现图中，往往借助阴影来反映建筑的形体组合，并以此权衡空间造型的处理和评价立面装修的艺术效果。见图1·4。第二节常用光线建筑物上的阴影，主要是由太阳光产生的。太阳所发出的光线可视为互相平行的，称为平行光线。透视投影的概念透视图形象直观，既符合人们的视觉印象，又能将设计师构思的方案比较真实地预现，故一直是建筑设计人员用来表达设计意念，推敲设计构思的重要手段。透视图绘制的方法很多，目前较常用的有计算机绘制的三维效果图、徒手草图、以及严格按照透视作图原理，利用尺规绘制的透视图。这三种透视作图方法都必须符合透视投影原理.透视投影的形成:透视投影（又称透视图，简称透视）,是利用中心投影法将物体投射在单一投影面上所得到的图形。透视投影的形成过程如图所示：从投射中心向立体引投射线，投射线与投影面交点所组成的图形，即为立体的透视投影；透视投影正是归纳了人的单眼观看物体时，在视网膜上成像的过程（人的眼睛相当于透视投影的投射中心）透视投影的特点:与正投影图相比较，透视图有如下特点：1.使用中心投影：透视图是用中心投影法所得的投影图,投射线集中交于一点（投射中心），而且一般不垂直于投影面；正投影图则使用平行正投影，各投影线互相平行且垂直于投影面。2.使用单面投影：透视投影是单面投影图，形体的三维同时反映在一个画面上；正投影是一种多面投影图，必须有两个或两个以上的投影图，才能完整地反映出形体的三维。3.不反映实形：透视图有近大远小等透视变形,一般不反映形体的真实尺度,不便于标注尺寸，故这种图样不作为正式施工的依据,而正投影图却能准确反映形体的三维尺度，作为施工图使用的平面图、立面图、剖面图，都是正投影图。视点及相关要素:(1)视点(S)──投影中心（可想象为人的眼睛），用符号S表示。(2)站点(s)──视点在基面上的正投影，即人在观察形体时的立足点，用符号s表示。(3)主点(s′)──视点在画面上的正投影，用符号s′表示。(4)视距(Ss′)──视点到画面的距离。(5)视高(Ss)——视点到基面的距离。(6)视平线(h-h)——过视点与基面平行的平面与画面的交线，与基线平行，用符号h-h表示。(7)视线——即投射线，是视点与形体上的点的连线。建筑透视...
