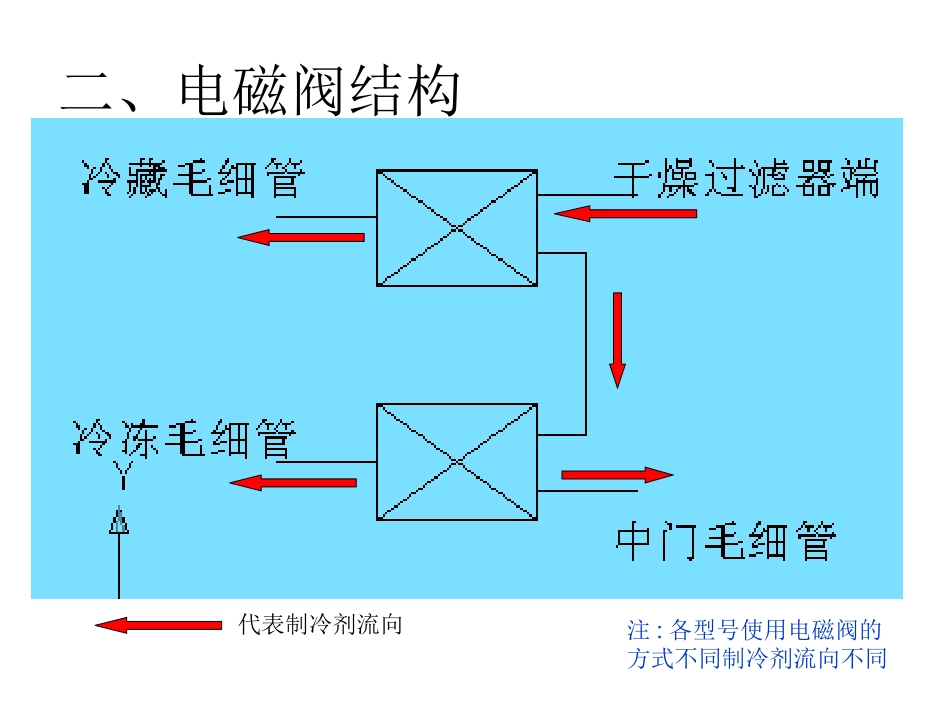

三门BCD-218S冰箱电磁阀工作原理－－－从冰箱制冷状态进行分析编制:刘增建赵新升审核:赵志浩2007.06.07一.BCD-218STA制冷系统图冷藏蒸发器中门蒸发器冷冻蒸发器冷藏毛细管中门毛细管冷冻毛细管压缩机冷凝器电磁阀干燥过滤器V1V2二、电磁阀结构代表制冷剂流向注:各型号使用电磁阀的方式不同制冷剂流向不同三.工作状态---1•初次带电（冰箱初始状态）•冷藏室制冷（电磁阀V1负脉冲）•中门制冷（电磁阀V2正脉冲）•冷冻制冷（被动制冷,是由冷藏、中门制冷剂流经共用回气管后到达冷冻蒸发器形成制冷现象,制冷剂不是直接在冷冻蒸发器内喷发）•制冷剂流向:如图所示冷藏蒸发器中门蒸发器冷冻蒸发器冷藏毛细管中门毛细管冷冻毛细管压缩机冷凝器电磁阀干燥过滤器V1V2三.工作状态---2•单独关掉冷藏室(或冷藏温度达到设定温度),中门正常制冷•V1阀动作将冷藏毛细管截流（V1正脉冲，V2正脉冲）•制冷剂流向冷藏蒸发器中门蒸发器冷冻蒸发器冷藏毛细管中门毛细管冷冻毛细管压缩机冷凝器电磁阀干燥过滤器V1V2•单独关掉中门/(或中门温度达到设定温度)•V2阀动作截流中门制冷剂流向冷冻毛细管（V1负脉冲，V2负脉冲）•制冷剂流向三.工作状态---3冷藏蒸发器中门蒸发器冷冻蒸发器冷藏毛细管中门毛细管冷冻毛细管压缩机冷凝器电磁阀干燥过滤器V1V2三.工作状态---4•冷藏室关闭\中门关闭(或冷藏和中门温度达到设定温度)•V1阀将冷藏毛细管截流V2阀将-7°毛细管截流（V1正脉冲，V2负脉冲）•制冷剂流向冷藏蒸发器中门蒸发器冷冻蒸发器冷藏毛细管中门毛细管冷冻毛细管压缩机冷凝器电磁阀干燥过滤器V1V2三.工作状态---5•冷冻室温度达到设定值,冷藏.中门未达到设定温度•V1负脉冲\V2正脉冲通过V2阀将冷冻毛细管截流,但在此状态下冷冻仍然制冷只不过降温速度慢等同初始状态（V1负脉冲，V2正脉冲）•制冷剂流向冷藏蒸发器中门蒸发器冷冻蒸发器冷藏毛细管中门毛细管冷冻毛细管压缩机冷凝器电磁阀干燥过滤器V1V2三.工作状态---6•冷藏\中门\冷冻三温区都达到温度设定要求•压机停机冷藏蒸发器中门蒸发器冷冻蒸发器冷藏毛细管中门毛细管冷冻毛细管压缩机冷凝器电磁阀干燥过滤器V1V2
