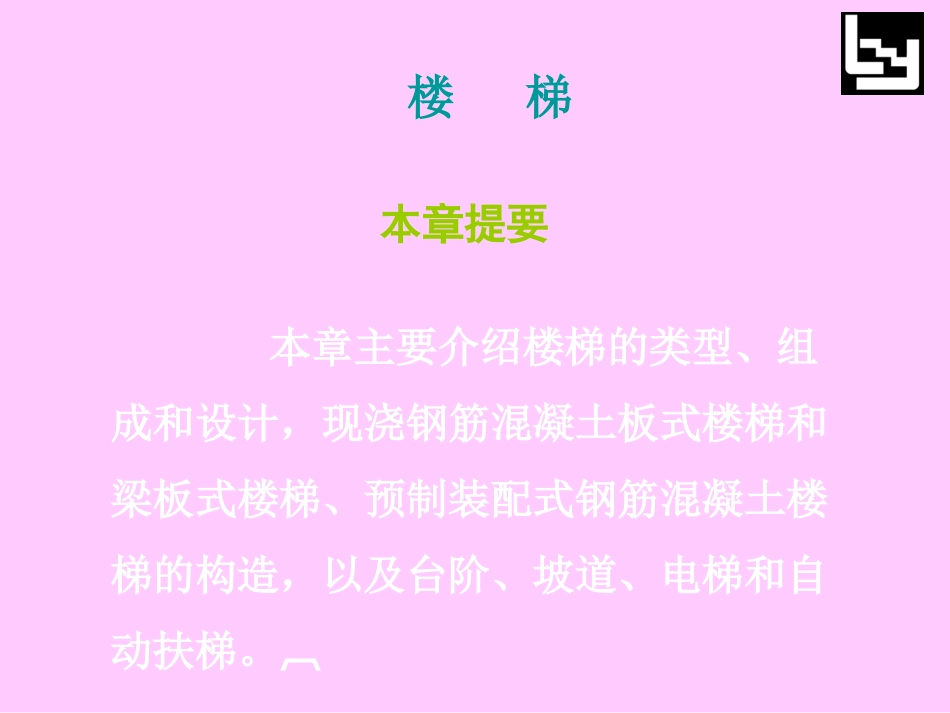

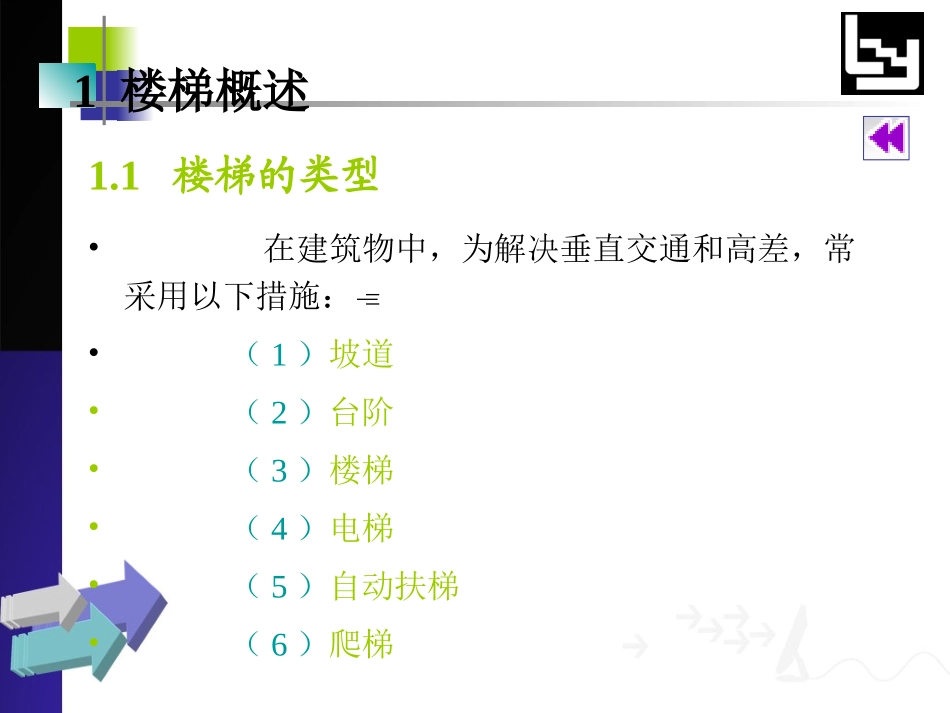

楼梯本章主要介绍楼梯的类型、组成和设计，现浇钢筋混凝土板式楼梯和梁板式楼梯、预制装配式钢筋混凝土楼梯的构造，以及台阶、坡道、电梯和自动扶梯。本章提要本章内容•1楼梯概述•2钢筋混凝土楼梯•3楼梯的细部构造•4台阶与坡道•5电梯与自动扶梯1楼梯概述•在建筑物中，为解决垂直交通和高差，常采用以下措施：•（1）坡道•（2）台阶•（3）楼梯•（4）电梯•（5）自动扶梯•（6）爬梯1.1楼梯的类型•常见的楼梯类型有：•（1）按使用性质分，有主要楼梯、辅助楼梯、疏散楼梯和消防楼梯。•（2）按主要承重结构所用材料分，有钢筋混凝土楼梯、木楼梯、钢楼梯等。•（3）按楼梯平面形式分，有直上式（直跑楼梯）、曲尺式（折角楼梯）、双折式（双跑楼梯）、多折式（多跑楼梯）、剪刀式、弧形和螺旋式等（图14.1）。•（4）按位置分，有室内楼梯和室外楼梯等。图14.1各种楼梯形式•楼梯一般由楼梯段、平台和栏杆扶手三部分组成（图14.2）。•（1）楼梯段•设有踏步和梯段板（或斜梁）供层间上下行走的通道构件称为梯段。•踏步又由踏面和踢面组成；梯段的坡度由踏步的高宽比确定。14.1.2楼梯的组成•（2）平台•平台是供人们上下楼梯时调节疲劳和转换方向的水平面，故也称缓台或休息平台。•平台有楼层平台和中间平台之分，与楼层标高一致的平台称为楼层平台，介于上下两楼层之间的平台称为中间平台。•（3）栏杆（或栏板）扶手•栏杆扶手是设在楼梯段及平台临空边缘的安全保护构件，以保证人们在楼梯处通行的安全。栏杆扶手必须坚固可靠，并保证有足够的安全高度。扶手是设在栏杆（或栏板）顶部供人们上下楼梯倚扶用的连续配件。•在建筑物中，布置楼梯的房间称为楼梯间。楼梯间有开敞式、封闭式和防烟楼梯间之分（图14.3）。图14.2楼梯的组成图14.3楼梯间的形式（a）开敞式楼梯间；（b）封闭式楼梯间；（c）防烟楼梯间•（1）楼梯的设计应严格遵守《民用建筑设计通则》、《建筑设计防火规范》、《高层建筑设计防火规范》等的规定。•（2）楼梯在建筑中的位置应方便到达，并有明显的标志。•（3）楼梯一般均应设置直接对外出口，并与建筑入口关系密切、连接方便。14.1.3楼梯的设计14.1.3.1楼梯的设计要求•（4）建筑物中设置的多部楼梯应有足够的通行宽度、合适的坡度和疏散能力，符合防火疏散和人流通行要求。•（5）由于采光和通风的要求，通常楼梯沿外墙设置，可布置在朝向较差的一侧。•（6）在建筑剖面设计中，要注意楼梯坡度和建筑层高、进深的相互关系，也要安排好人们在楼梯下出入或错层搭接时的平台标高。•（1）楼梯坡度•楼梯坡度一般为20°~45°，其中以30°左右较为常用。楼梯坡度的大小由踏步的高宽比确定。•（2）踏步尺寸•通常踏步尺寸按下列经验公式确定：•2h+b=600~620mm•在设计踏步尺寸时，由于楼梯间进深所限，当踏步宽度较小时，可采用踏面挑出或踢面倾斜的办法，以增加踏步宽度（图14.4）。14.1.3.2楼梯的尺寸要求•（3）梯井•两个梯段之间的空隙叫梯井。公共建筑的梯井宽度应不小于150mm。•（4）梯段尺寸•梯段宽度是指梯段外边缘到墙边的距离，它取决于同时通过的人流股数和消防要求。有关的规范一般限定其下限（见表14.2和图14.5）。•（5）平台宽度•楼梯平台有中间平台和楼层平台之分。为保证正常情况下人流通行和非正常情况下安全疏散，以及搬运家具设备的方便，中间平台和楼层平台的宽度均应等于或大于楼梯段的宽度。•在开敞式楼梯中，楼层平台宽度可利用走廊或过厅的宽度，但为防止走廊上的人流与从楼梯上下的人流发生拥挤或干扰，楼层平台应有一个缓冲空间，其宽度不得小于500mm（图14.6）。•（6）栏杆扶手高度•扶手高度是指踏步前缘线至扶手顶面之间的垂直距离。•扶手高度应与人体重心高度协调，避免人们倚靠栏杆扶手时因重心外移发生意外，一般为900mm。供儿童使用的楼梯扶手高度多取500~600mm。如图14.7所示。•（7）楼梯的净空高度•楼梯的净空高度是指平台下或梯段下通行人时的竖向净高。•平台下净高是指平台或地面到顶棚下表面最低点的垂直距离；梯段下净高是指踏步前缘线至梯...
