机器视觉光源的照明方式例举VIP免费

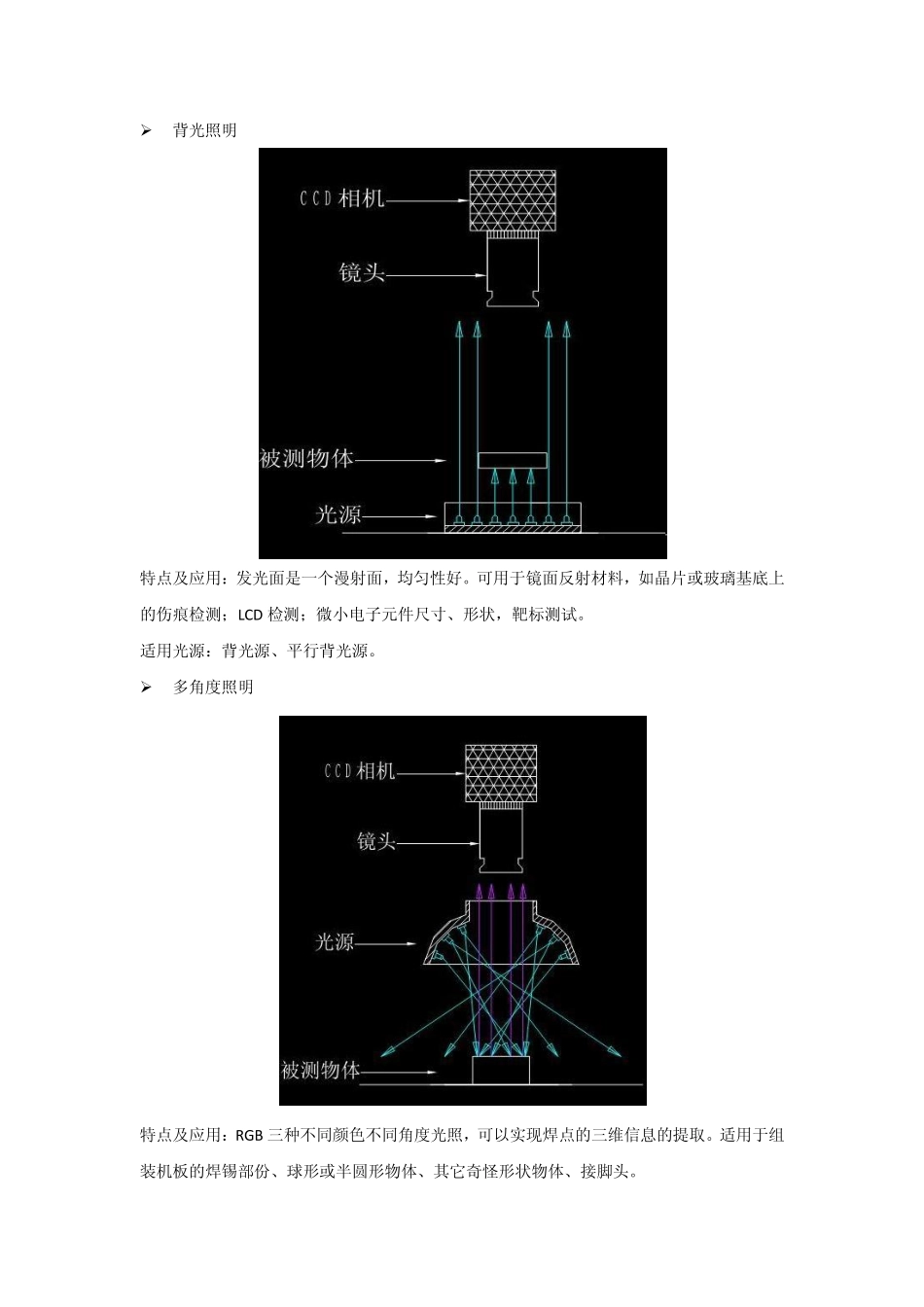

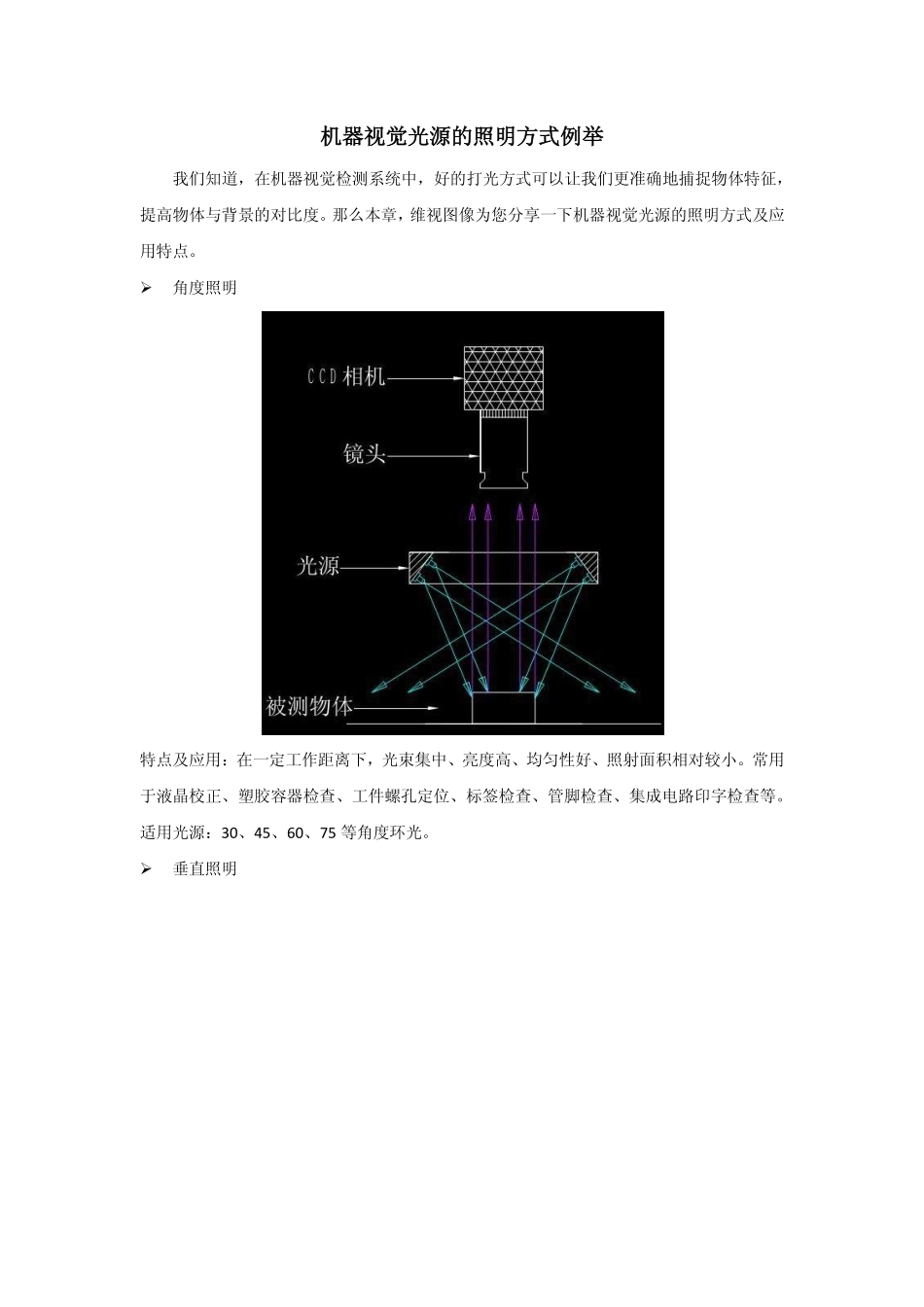

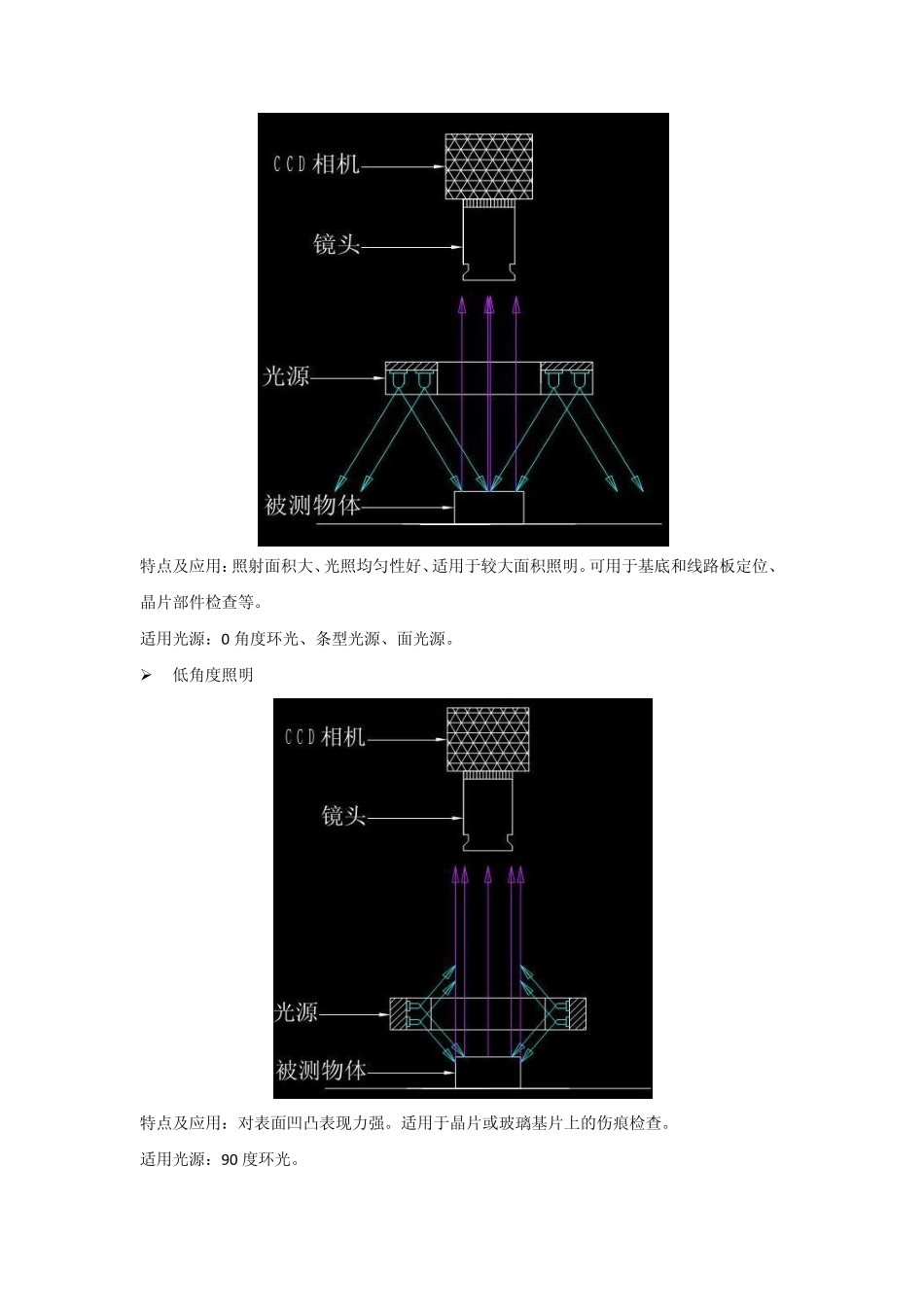

机器视觉光源的照明方式例举我们知道，在机器视觉检测系统中，好的打光方式可以让我们更准确地捕捉物体特征，提高物体与背景的对比度。那么本章，维视图像为您分享一下机器视觉光源的照明方式及应用特点。角度照明特点及应用：在一定工作距离下，光束集中、亮度高、均匀性好、照射面积相对较小。常用于液晶校正、塑胶容器检查、工件螺孔定位、标签检查、管脚检查、集成电路印字检查等。适用光源：30、45、60、75等角度环光。垂直照明特点及应用：照射面积大、光照均匀性好、适用于较大面积照明。可用于基底和线路板定位、晶片部件检查等。适用光源：0角度环光、条型光源、面光源。低角度照明特点及应用：对表面凹凸表现力强。适用于晶片或玻璃基片上的伤痕检查。适用光源：90度环光。背光照明特点及应用：发光面是一个漫射面，均匀性好。可用于镜面反射材料，如晶片或玻璃基底上的伤痕检测；LCD检测；微小电子元件尺寸、形状，靶标测试。适用光源：背光源、平行背光源。多角度照明特点及应用：RGB三种不同颜色不同角度光照，可以实现焊点的三维信息的提取。适用于组装机板的焊锡部份、球形或半圆形物体、其它奇怪形状物体、接脚头。适用光源：AOI光源。碗状光照明特点及应用：360度底部发光，通过碗状内壁发射，形成球形均匀光照。用于检测曲面的金属表面文字和缺陷。适用光源：球积分光源，通常也叫圆顶光、漫反射光源。同轴光照明特点及应用：类似于平行光的应用，光源前面带漫反射板，形成二次光源，光线主要趋于平行。用于半导体、PCB板、以及金属零件的表面成像检测，微小元件的外形、尺寸测量。适用光源：同轴光源，平行同轴光源。以上是常用机器视觉光源的照明方式，此外，还有许多其他的照明方式或组合的用法，在此不再一一赘述。如有相关需求和问题，欢迎与维视图像取得联系，我们拥有AFT全系列视觉光源，可为您提供最合适的照明方案。
