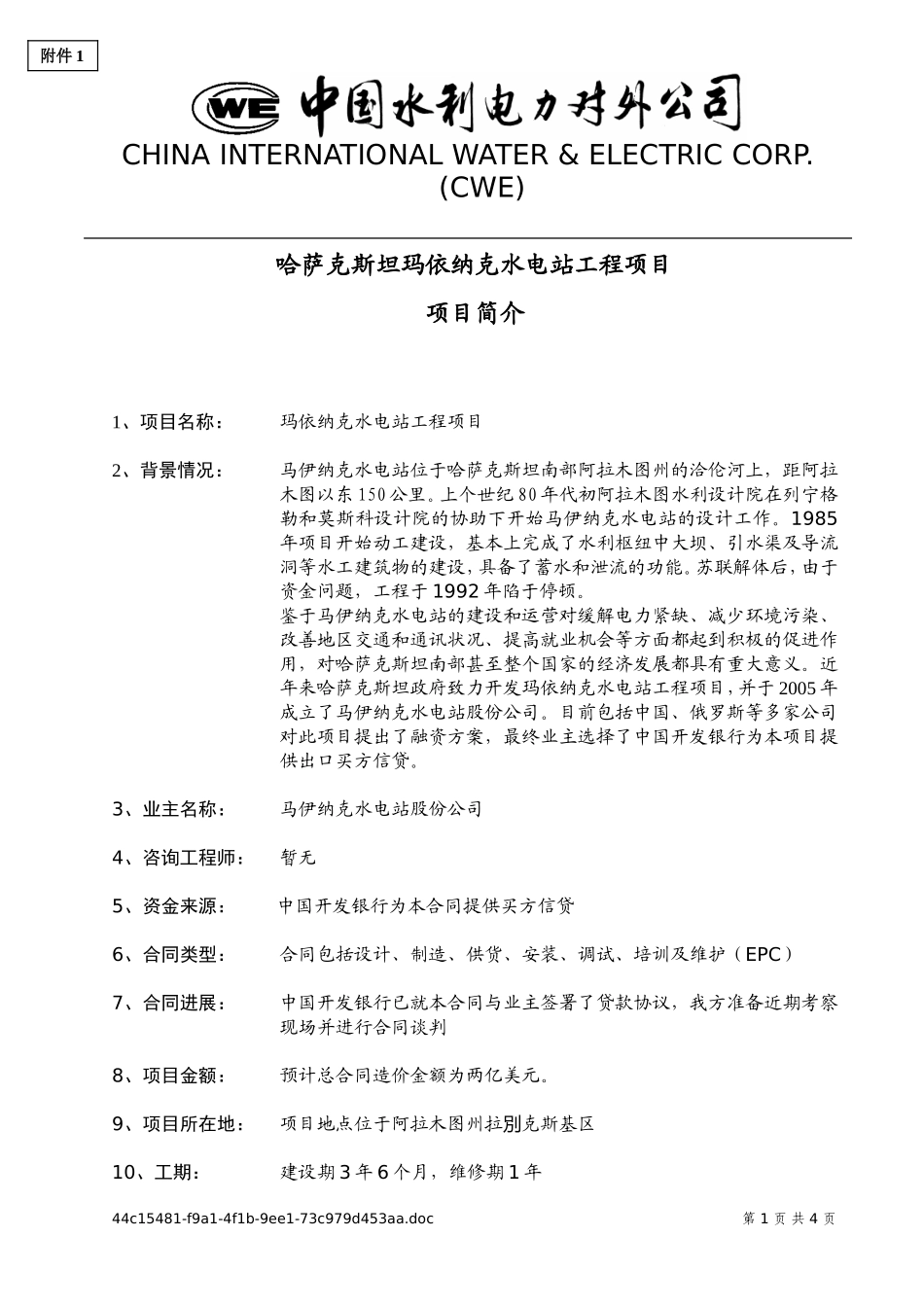

CHINAINTERNATIONALWATER&ELECTRICCORP.(CWE)哈萨克斯坦玛依纳克水电站工程项目项目简介1、项目名称：玛依纳克水电站工程项目2、背景情况：马伊纳克水电站位于哈萨克斯坦南部阿拉木图州的洽伦河上，距阿拉木图以东150公里。上个世纪80年代初阿拉木图水利设计院在列宁格勒和莫斯科设计院的协助下开始马伊纳克水电站的设计工作。1985年项目开始动工建设，基本上完成了水利枢纽中大坝、引水渠及导流洞等水工建筑物的建设，具备了蓄水和泄流的功能。苏联解体后，由于资金问题，工程于1992年陷于停顿。鉴于马伊纳克水电站的建设和运营对缓解电力紧缺、减少环境污染、改善地区交通和通讯状况、提高就业机会等方面都起到积极的促进作用，对哈萨克斯坦南部甚至整个国家的经济发展都具有重大意义。近年来哈萨克斯坦政府致力开发玛依纳克水电站工程项目，并于2005年成立了马伊纳克水电站股份公司。目前包括中国、俄罗斯等多家公司对此项目提出了融资方案，最终业主选择了中国开发银行为本项目提供出口买方信贷。3、业主名称：马伊纳克水电站股份公司4、咨询工程师：暂无5、资金来源：中国开发银行为本合同提供买方信贷6、合同类型：合同包括设计、制造、供货、安装、调试、培训及维护（EPC）7、合同进展：中国开发银行已就本合同与业主签署了贷款协议，我方准备近期考察现场并进行合同谈判8、项目金额：预计总合同造价金额为两亿美元。9、项目所在地：项目地点位于阿拉木图州拉克斯基区別10、工期：建设期3年6个月，维修期1年44c15481-f9a1-4f1b-9ee1-73c979d453aa.doc第1页共4页附件1CHINAINTERNATIONALWATER&ELECTRICCORP.(CWE)11、项目工程内容简介：进水口引水系统进水口位于河床右岸，由引水明渠和进水口等组成。引水明渠宽50m，顺水流方向长约300m；进水口型式为竖井式，前沿宽20m、顺水流方向长105m、高60m，分为拦污栅段、闸门段和渐变段，共设置两孔拦污栅、一孔检修闸门、一孔工作闸门。引水系统隧洞洞线在平面上共设置8个转点，转弯半径均为100m。主隧洞全长9.20km，隧洞进口底板顶高程为1718.5m，至调压室处底板顶高程降为1520.00m，隧洞纵坡i=0.041183，隧洞断面型式为马蹄形，底宽6.5m，高8.5m；至隧洞出口底板顶高程降为1247.00m，隧洞纵坡由i=0.0871和i=0.00273两段组成，前段管径D=4.5m，后段管径D=4.5和D=4.0m。引水隧洞引水隧洞从进水口至调压室全长4.82km，隧洞断面型式根据围岩的不同而有所变化。对Ⅲ类围岩洞段采用挂网喷锚支护，开挖断面为城门洞形，底宽5.40m、高7.20m、顶拱半径2.90m；底板素混凝土衬厚30cm，边顶拱喷混凝土厚5~15cm，并进行挂网+系统锚杆，衬砌后断面：底宽5.1~5.3m，高6.75~6.85m、顶拱半径2.75~2.85m。对较差部位进行全断面周边固结灌浆。Ⅳ类围岩洞段采用钢筋混凝土衬砌，开挖断面为城门洞形，底宽5.3m、高5.3m、顶拱半径2.65m；衬砌厚度40cm，配双层钢筋，顶拱120°范围内进行回填灌浆，并对全断面进行周边固结灌浆，衬砌后断面为圆形，内径为4.5m。Ⅴ类围岩洞段采用钢筋混凝土衬砌，开挖断面为城门洞形，底宽5.70m、高5.70m、顶拱半径2.85m；衬砌厚度60cm，配双层钢筋，顶拱120°范围内进行回填灌浆，并对全断面进行周边固结灌浆，衬砌后断面为圆形，内径为4.5m。调压室调压室由顶部梯形蓄水池和下部竖井构成。蓄水池底部高程为1785.00m，顶部高程为1792.00，蓄水池高7.0m，池身采用喷锚支护；竖井底板高程为1520.00m，顶高程为1785.00m，井筒高265.0m，井筒采用喷锚衬砌，衬厚0.10m。压力管道压力管道主管按埋管设计，支管按明管设计。主管管径D=4.5m，其外包钢筋混凝土衬厚60~100cm，并进行顶拱回填灌浆和底部接触灌浆，对较差围岩段进行周边固结灌浆。主管末端由三个“卜”型岔管分接四条支管，支管内径1.4m，与厂房内球阀相连。厂房及变电站莫伊纳克电站为引水式电站，厂房采用全地面布置型式，厂区均由开挖而成。电站安装有两台单机150MW的发电机组，总装机容量300MW。厂区枢纽主要由主厂房、尾水渠、副厂房、开敞式地面开关站、对外交通等组成。厂房44c15481-f9a1-4f1b-9ee1-73c979d453aa.doc第2页共4页CHINAINTERNATIONALWATER&...
