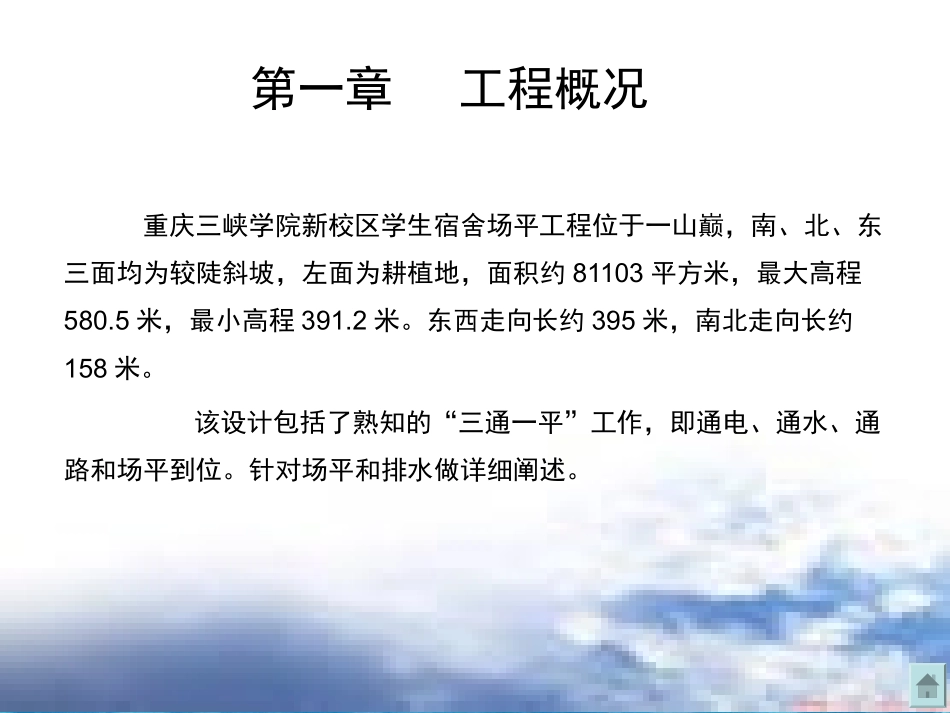

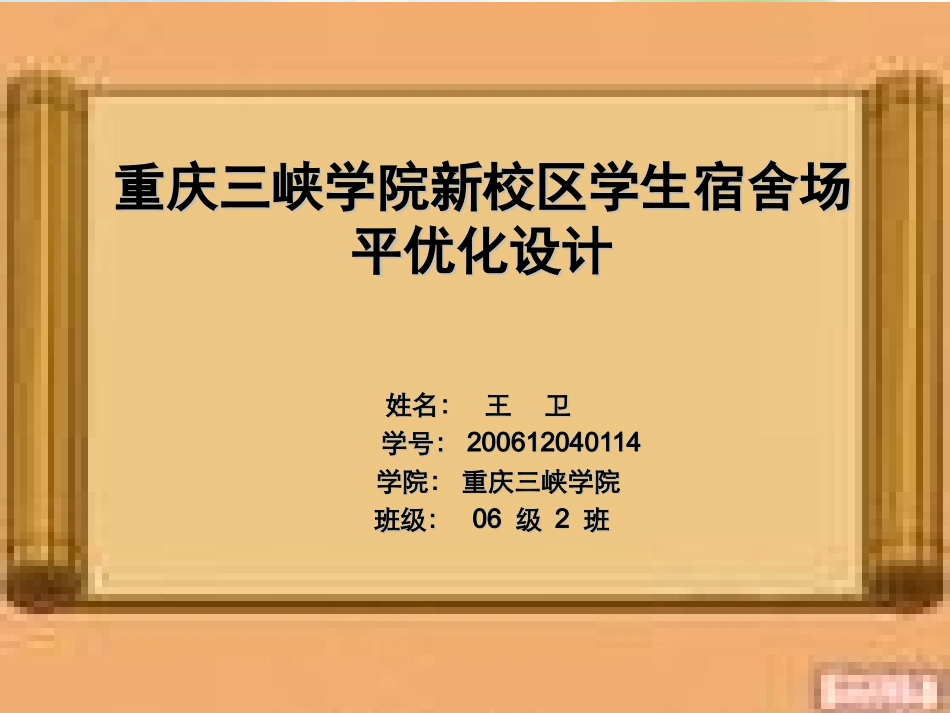

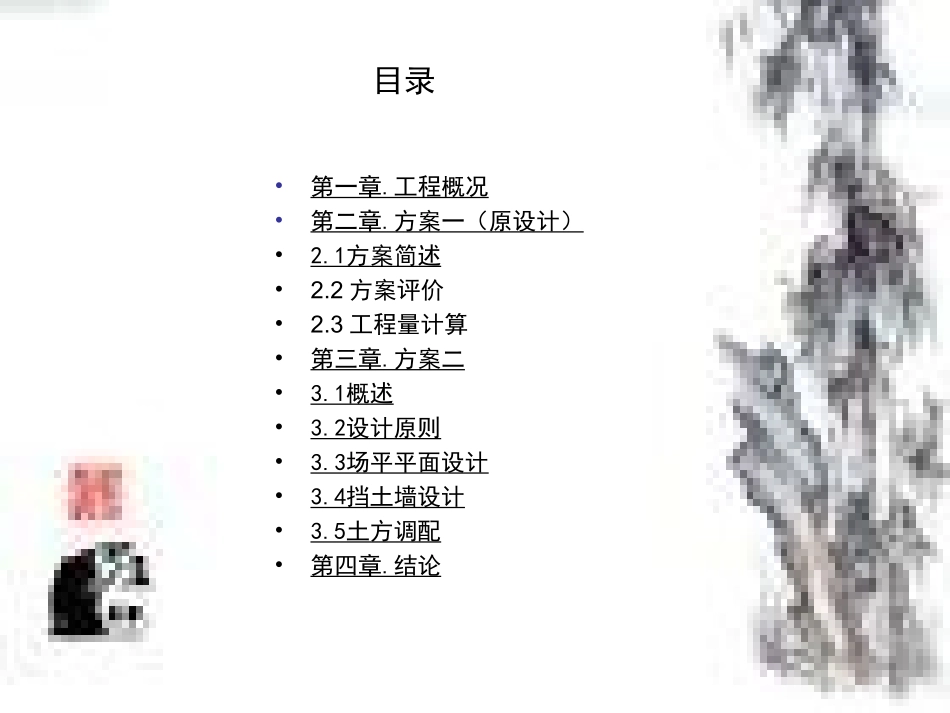

重庆三峡学院新校区学生宿舍场重庆三峡学院新校区学生宿舍场平优化设计平优化设计姓名：王卫姓名：王卫学号：学号：200612040114200612040114学院：重庆三峡学院学院：重庆三峡学院班级：班级：0606级级22班班目录•第一章.工程概况•第二章.方案一（原设计）•2.1方案简述•2.2方案评价•2.3工程量计算•第三章.方案二•3.1概述•3.2设计原则•3.3场平平面设计•3.4挡土墙设计•3.5土方调配•第四章.结论第一章工程概况重庆三峡学院新校区学生宿舍场平工程位于一山巅，南、北、东三面均为较陡斜坡，左面为耕植地，面积约81103平方米，最大高程580.5米，最小高程391.2米。东西走向长约395米，南北走向长约158米。该设计包括了熟知的“三通一平”工作，即通电、通水、通路和场平到位。针对场平和排水做详细阐述。第二章.方案一（原设计）2.1方案简述1.将整个场平划分了1个大场平，对于某些特殊位置场平仅进行填挖挖平衡处理，如B4，A4。2.该场平原设计由道路贯穿，左中右三条道路分别为Z-1,Z-2,Z-3。3.而对于排水则主要向场平北侧排水，由南至东同时由东西两侧向中间排水，最终引入排水系统。第二章.方案一（原设计）2.2方案评价原设计场平的优点：*场地平整而便于整体规划设计，在后续的新建工程中较经济原设计场平的缺点：*填挖工程量较大（分别约5万方和25万方）第二章.方案一（原设计）2.3工程量计算方案一涉及到挡土墙工程和土方工程。土方计算：方格网法这里场平范围由原有建筑确定。我们可以大致的将场平设计为一个由西南角为顶点，向外双向排水的场平，将场平划分为184个方格，其中方格宽为20米，根据0.5%的坡度和顶点A（A点为Z-1线的起点高程）的设计高程可以求得任意方格网角点的设计高程，即求得此种近似情况下的土石方工程量。第二章.方案一（原设计）2.3.1方格网法土方量计算按照方格网的计算方法，根据设计高程和原始高程求出每个方格网的填挖量，将挖方和填方量分类汇总,即得该场地填挖方量。填方量：为97644.6立方米挖方量：为261598.6立方米余土外运：163954立方米。（如右图）第二章.方案一（原设计）2.3.2挡土墙工程量计算1.根据原设计场平高程和原始地貌高程，可以得知挡墙位置的填挖高度，以此来确定挡土墙的高度。2.根据挡土墙的平面位置，可以通过软件得到挡土墙的平面坐标。3.对于3~6米高的挡土墙，默认采用衡重式挡土墙里的E型挡土墙。4.查原设计挡土墙图集可以得到挡土墙的每延米长度。5.计算工程量（如下表）第三章.方案二3.1设计原则：*考虑排水设计*尽量土方平衡*接设计道路*不改动设计建筑物的平面位置第三章.方案二3.2概述该方案根据地势起伏将原有大场平细分为了4个小场平，如下：•一号场平：A1、A2、A3、A4，•二号场平：A5、A6、A7、C，•三号场平：B1、B2、B3、B4，•四号场平：B5、B6、B7、B8、B9，新场平划分方案二平面图第三章.方案二3.3场平平面设计1.首先考虑局部填挖平衡，利用软件求出填挖平衡时的高度2.考虑该高度与周围道路的设计高度，以确保场平内的污水能顺利进入排污系统。3.如果土方填挖平衡时的高度能满足系统排水，那么则以土方平衡时的高度作为场平的设计高度；反之，先确定能满足场平排水的前提下再来考虑场平的设计高程。针对这两种情况，下面只阐述具有代表性的一号场平。第三章.方案二一号场平该场平为A1、A2、A3、A4所在位置，左侧靠近道路Z-1。通过软件计算可以得到以下信息：1.原始地貌高程在514~528米左右，且西南较高。2.该场平约19762平方米，最大高程520米，最小高程470米。3.区域平衡时的设计高程为518.038米，此时填挖土方量均为42683立方米。（如右图）排水设计：该场平室内高程若定为518.038米，左侧道路Z-1设计最高点高程为518米，最低496米，落差满足排水要求的。所以污水由Z-1接入道路排水系统。该场平设计高程定为518.2米，以西南角为点向外侧按0.014（合成坡度）放坡。采用方格网法计算填挖土方量。结果如下图第三章.方案二一号场平方格网法土方计算第三章.方案二3.4挡土墙设计由于没有地质概况和实验室资料，故未进行抗倾覆、抗滑移等验算，仅根据经验设置挡墙形式。1.首先根据平面位置确定挡土墙的平面...
