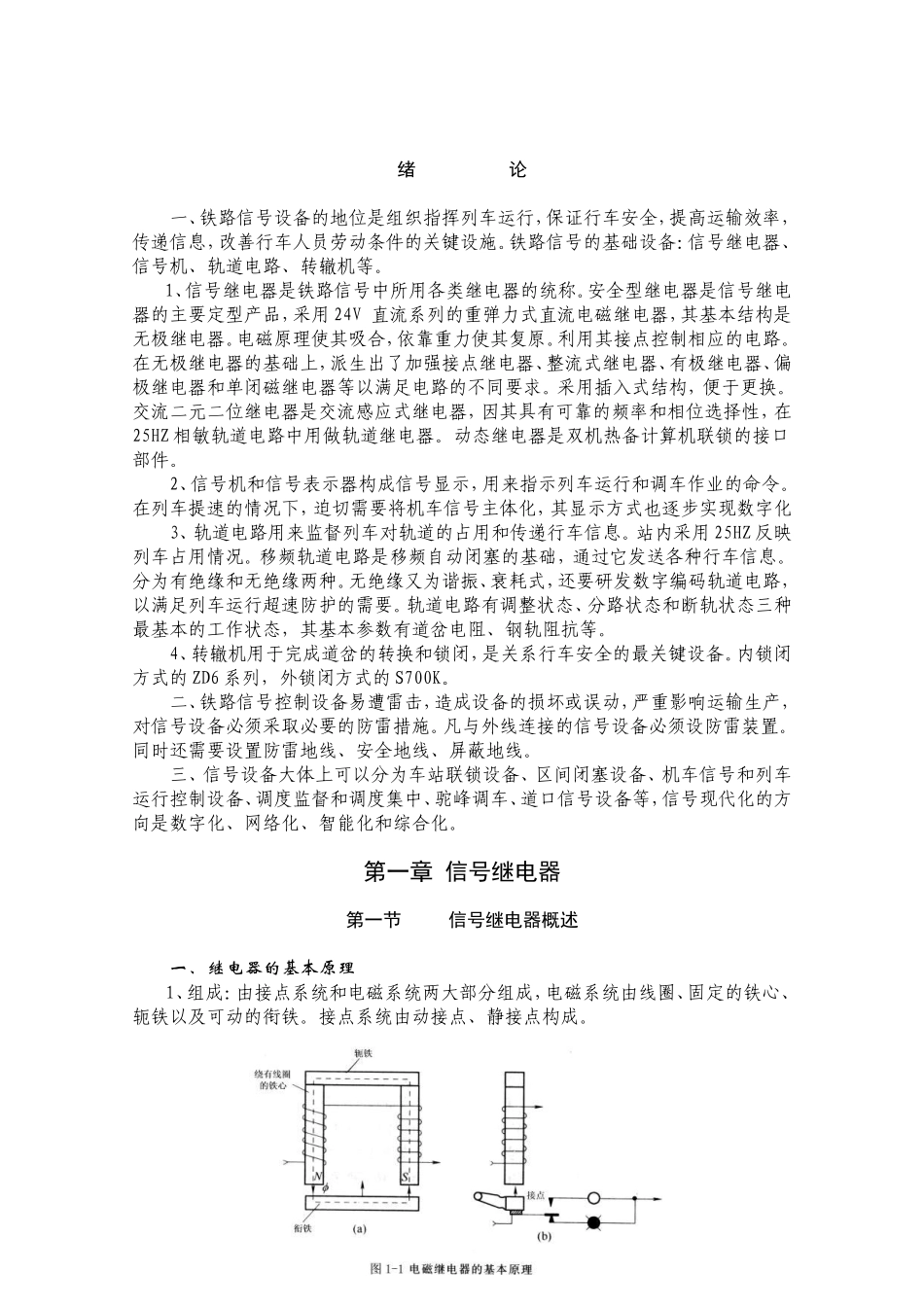

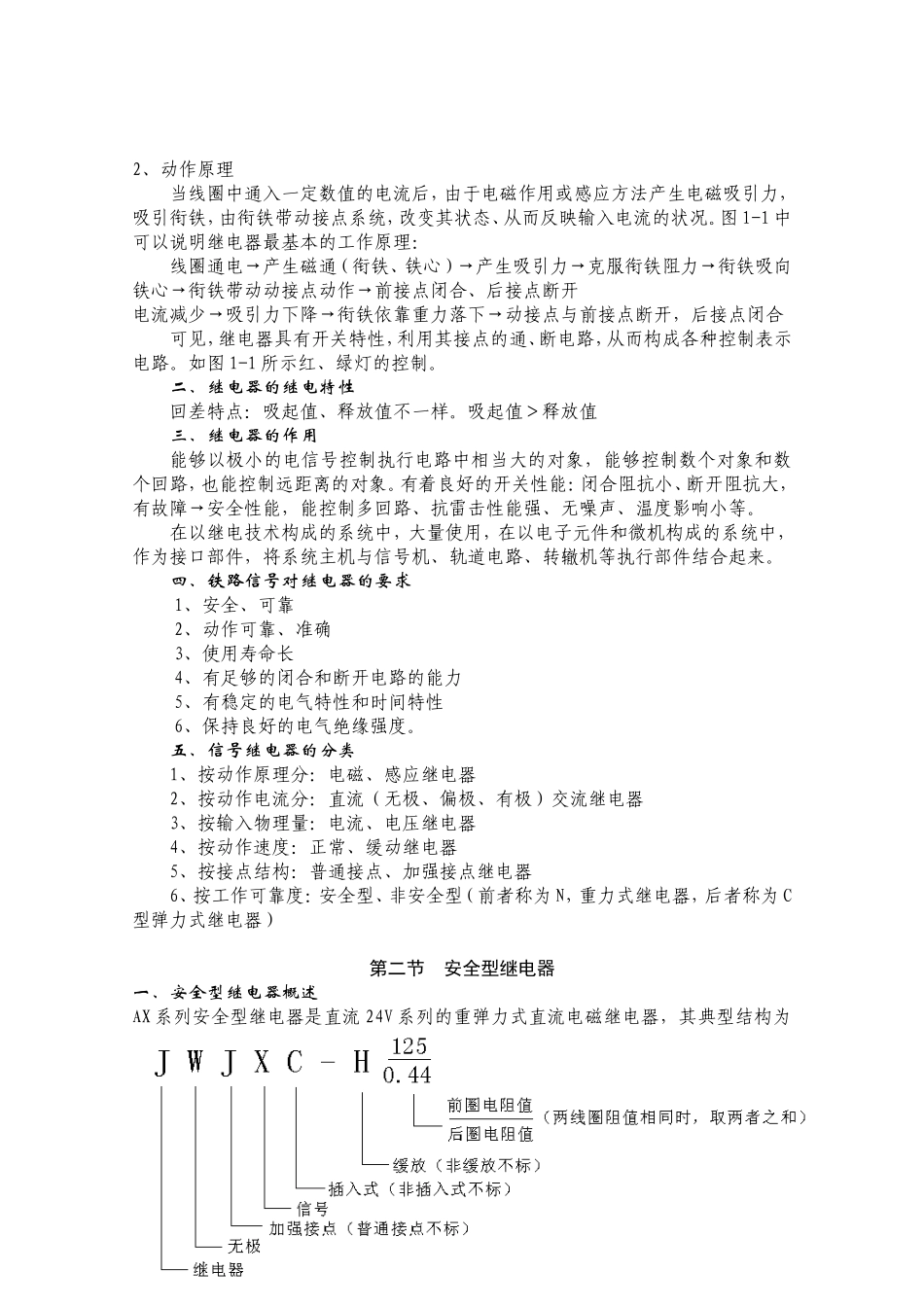

绪论一、铁路信号设备的地位是组织指挥列车运行，保证行车安全，提高运输效率，传递信息，改善行车人员劳动条件的关键设施。铁路信号的基础设备：信号继电器、信号机、轨道电路、转辙机等。1、信号继电器是铁路信号中所用各类继电器的统称。安全型继电器是信号继电器的主要定型产品，采用24V直流系列的重弹力式直流电磁继电器，其基本结构是无极继电器。电磁原理使其吸合，依靠重力使其复原。利用其接点控制相应的电路。在无极继电器的基础上，派生出了加强接点继电器、整流式继电器、有极继电器、偏极继电器和单闭磁继电器等以满足电路的不同要求。采用插入式结构，便于更换。交流二元二位继电器是交流感应式继电器，因其具有可靠的频率和相位选择性，在25HZ相敏轨道电路中用做轨道继电器。动态继电器是双机热备计算机联锁的接口部件。2、信号机和信号表示器构成信号显示，用来指示列车运行和调车作业的命令。在列车提速的情况下，迫切需要将机车信号主体化，其显示方式也逐步实现数字化3、轨道电路用来监督列车对轨道的占用和传递行车信息。站内采用25HZ反映列车占用情况。移频轨道电路是移频自动闭塞的基础，通过它发送各种行车信息。分为有绝缘和无绝缘两种。无绝缘又为谐振、衰耗式，还要研发数字编码轨道电路，以满足列车运行超速防护的需要。轨道电路有调整状态、分路状态和断轨状态三种最基本的工作状态，其基本参数有道岔电阻、钢轨阻抗等。4、转辙机用于完成道岔的转换和锁闭，是关系行车安全的最关键设备。内锁闭方式的ZD6系列，外锁闭方式的S700K。二、铁路信号控制设备易遭雷击，造成设备的损坏或误动，严重影响运输生产，对信号设备必须采取必要的防雷措施。凡与外线连接的信号设备必须设防雷装置。同时还需要设置防雷地线、安全地线、屏蔽地线。三、信号设备大体上可以分为车站联锁设备、区间闭塞设备、机车信号和列车运行控制设备、调度监督和调度集中、驼峰调车、道口信号设备等，信号现代化的方向是数字化、网络化、智能化和综合化。第一章信号继电器第一节信号继电器概述一、继电器的基本原理1、组成：由接点系统和电磁系统两大部分组成，电磁系统由线圈、固定的铁心、轭铁以及可动的衔铁。接点系统由动接点、静接点构成。2、动作原理当线圈中通入一定数值的电流后，由于电磁作用或感应方法产生电磁吸引力，吸引衔铁，由衔铁带动接点系统，改变其状态、从而反映输入电流的状况。图1-1中可以说明继电器最基本的工作原理：线圈通电→产生磁通（衔铁、铁心）→产生吸引力→克服衔铁阻力→衔铁吸向铁心→衔铁带动动接点动作→前接点闭合、后接点断开电流减少→吸引力下降→衔铁依靠重力落下→动接点与前接点断开，后接点闭合可见，继电器具有开关特性，利用其接点的通、断电路，从而构成各种控制表示电路。如图1-1所示红、绿灯的控制。二、继电器的继电特性回差特点：吸起值、释放值不一样。吸起值＞释放值三、继电器的作用能够以极小的电信号控制执行电路中相当大的对象，能够控制数个对象和数个回路，也能控制远距离的对象。有着良好的开关性能：闭合阻抗小、断开阻抗大，有故障→安全性能，能控制多回路、抗雷击性能强、无噪声、温度影响小等。在以继电技术构成的系统中，大量使用，在以电子元件和微机构成的系统中，作为接口部件，将系统主机与信号机、轨道电路、转辙机等执行部件结合起来。四、铁路信号对继电器的要求1、安全、可靠2、动作可靠、准确3、使用寿命长4、有足够的闭合和断开电路的能力5、有稳定的电气特性和时间特性6、保持良好的电气绝缘强度。五、信号继电器的分类1、按动作原理分：电磁、感应继电器2、按动作电流分：直流（无极、偏极、有极）交流继电器3、按输入物理量：电流、电压继电器4、按动作速度：正常、缓动继电器5、按接点结构：普通接点、加强接点继电器6、按工作可靠度：安全型、非安全型（前者称为N，重力式继电器，后者称为C型弹力式继电器）第二节安全型继电器一、安全型继电器概述AX系列安全型继电器是直流24V系列的重弹力式直流电磁继电器，其典型结构为无极继电器，其它各型号都是由其派生而成。因此，决大部分零件都能通用。...
