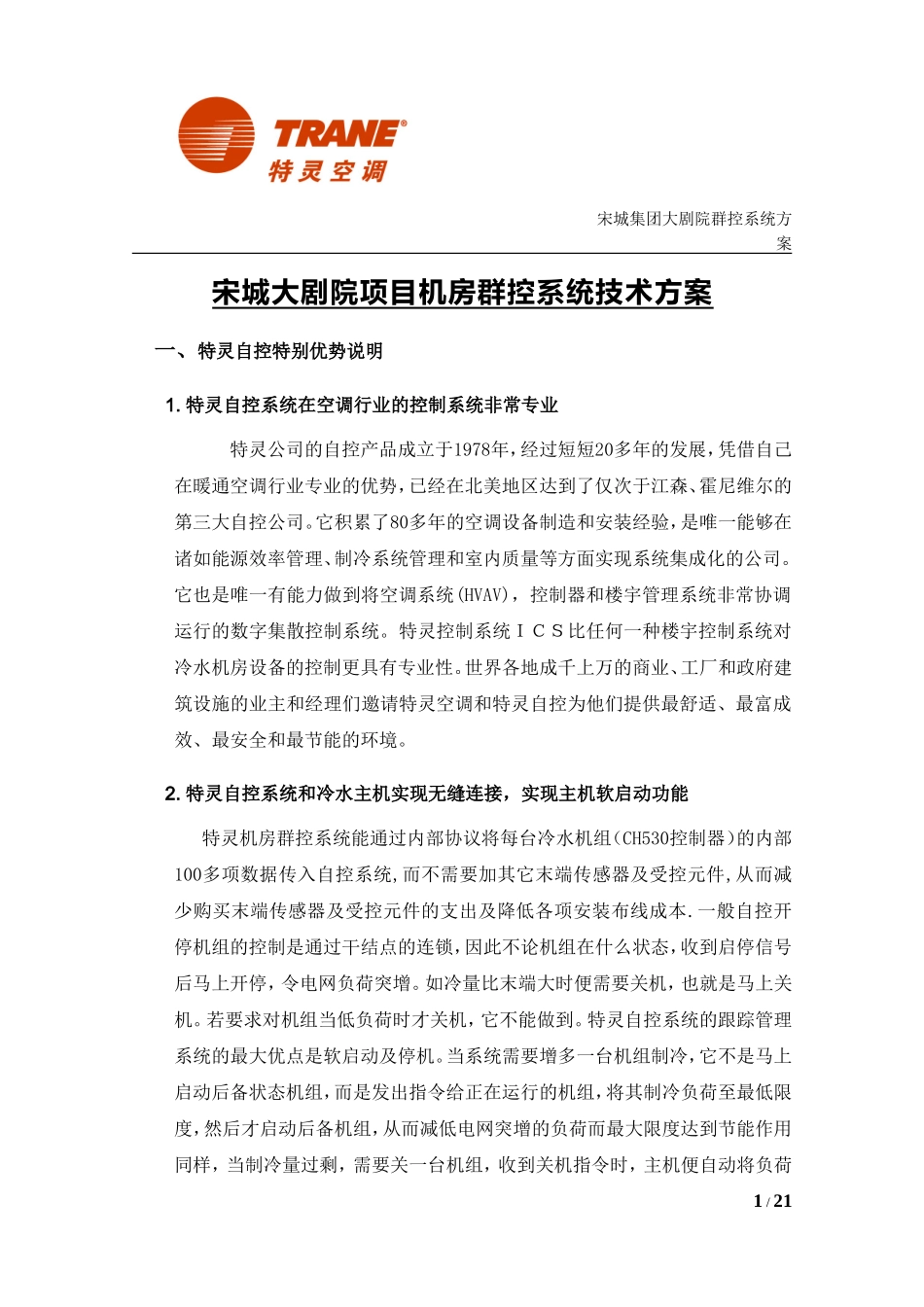

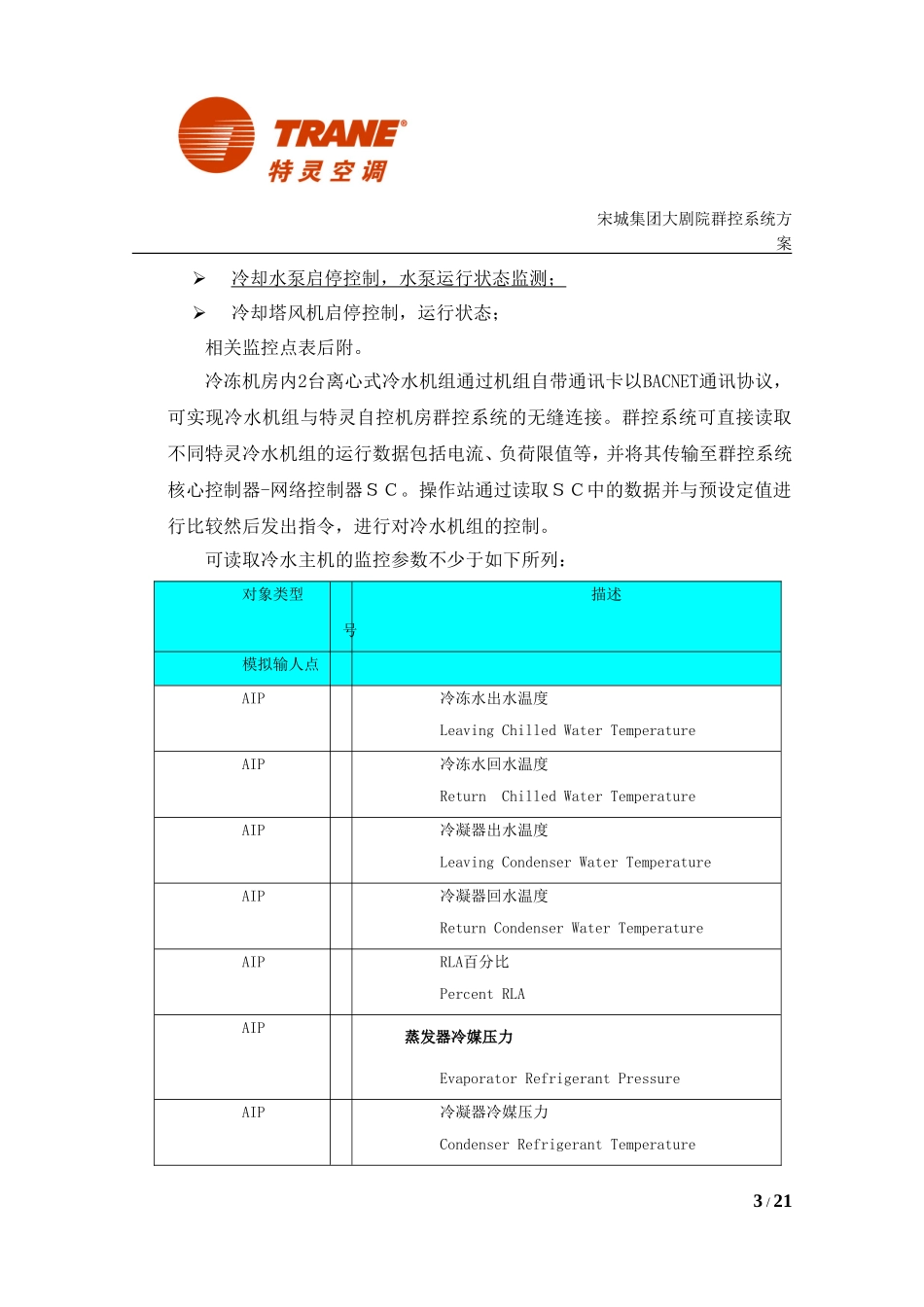

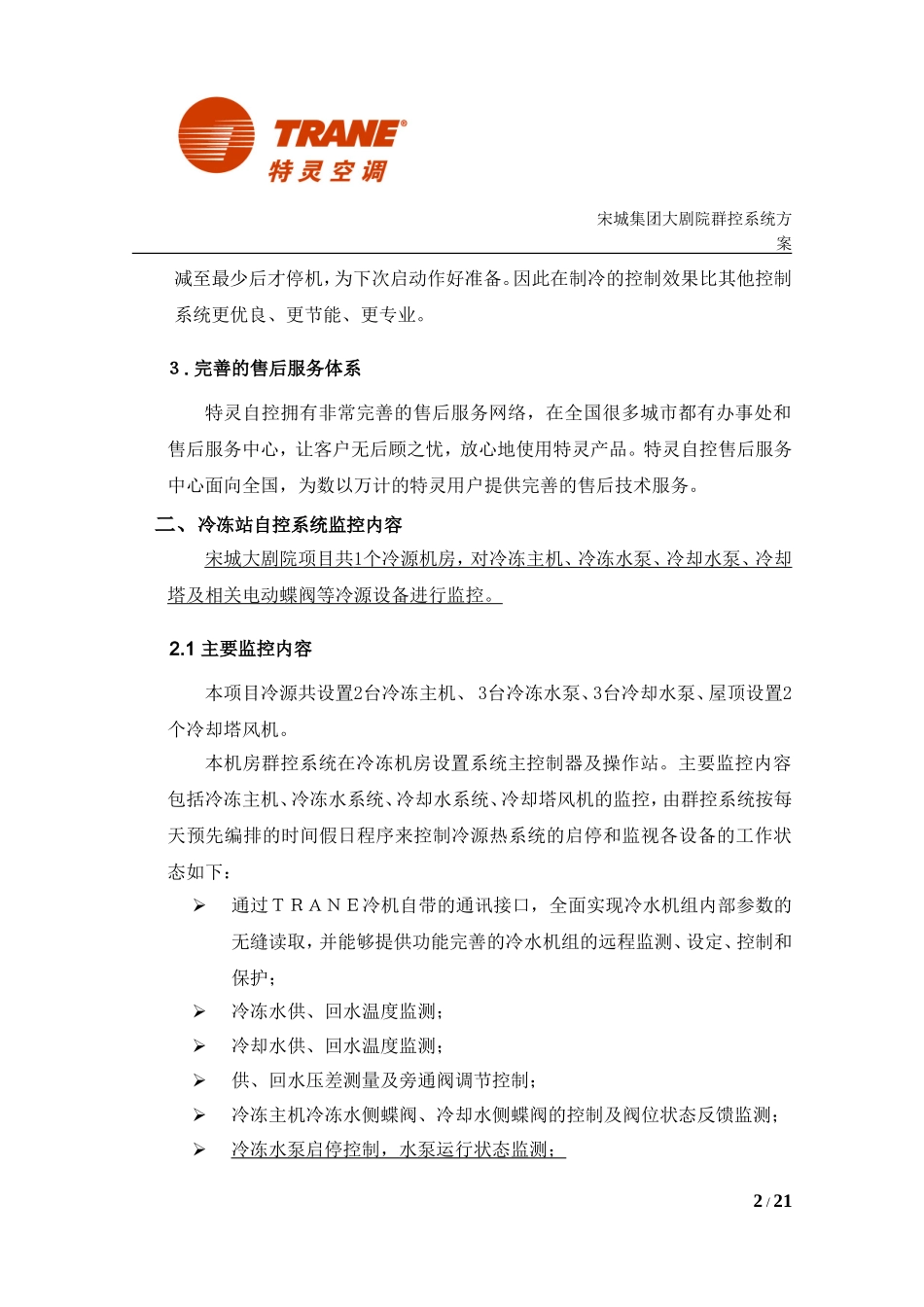

宋城集团大剧院群控系统方案宋城大剧院项目机房群控系统技术方案一、特灵自控特别优势说明1.特灵自控系统在空调行业的控制系统非常专业特灵公司的自控产品成立于1978年，经过短短20多年的发展，凭借自己在暖通空调行业专业的优势，已经在北美地区达到了仅次于江森、霍尼维尔的第三大自控公司。它积累了80多年的空调设备制造和安装经验，是唯一能够在诸如能源效率管理、制冷系统管理和室内质量等方面实现系统集成化的公司。它也是唯一有能力做到将空调系统(HVAV)，控制器和楼宇管理系统非常协调运行的数字集散控制系统。特灵控制系统ＩＣＳ比任何一种楼宇控制系统对冷水机房设备的控制更具有专业性。世界各地成千上万的商业、工厂和政府建筑设施的业主和经理们邀请特灵空调和特灵自控为他们提供最舒适、最富成效、最安全和最节能的环境。2.特灵自控系统和冷水主机实现无缝连接，实现主机软启动功能特灵机房群控系统能通过内部协议将每台冷水机组（CH530控制器）的内部100多项数据传入自控系统,而不需要加其它末端传感器及受控元件,从而减少购买末端传感器及受控元件的支出及降低各项安装布线成本.一般自控开停机组的控制是通过干结点的连锁，因此不论机组在什么状态，收到启停信号后马上开停，令电网负荷突增。如冷量比末端大时便需要关机，也就是马上关机。若要求对机组当低负荷时才关机，它不能做到。特灵自控系统的跟踪管理系统的最大优点是软启动及停机。当系统需要增多一台机组制冷，它不是马上启动后备状态机组，而是发出指令给正在运行的机组，将其制冷负荷至最低限度，然后才启动后备机组，从而减低电网突增的负荷而最大限度达到节能作用同样，当制冷量过剩，需要关一台机组，收到关机指令时，主机便自动将负荷1/21宋城集团大剧院群控系统方案减至最少后才停机，为下次启动作好准备。因此在制冷的控制效果比其他控制系统更优良、更节能、更专业。３.完善的售后服务体系特灵自控拥有非常完善的售后服务网络，在全国很多城市都有办事处和售后服务中心，让客户无后顾之忧，放心地使用特灵产品。特灵自控售后服务中心面向全国，为数以万计的特灵用户提供完善的售后技术服务。二、冷冻站自控系统监控内容宋城大剧院项目共1个冷源机房，对冷冻主机、冷冻水泵、冷却水泵、冷却塔及相关电动蝶阀等冷源设备进行监控。2.1主要监控内容本项目冷源共设置2台冷冻主机、3台冷冻水泵、3台冷却水泵、屋顶设置2个冷却塔风机。本机房群控系统在冷冻机房设置系统主控制器及操作站。主要监控内容包括冷冻主机、冷冻水系统、冷却水系统、冷却塔风机的监控，由群控系统按每天预先编排的时间假日程序来控制冷源热系统的启停和监视各设备的工作状态如下：通过ＴＲＡＮＥ冷机自带的通讯接口，全面实现冷水机组内部参数的无缝读取，并能够提供功能完善的冷水机组的远程监测、设定、控制和保护；冷冻水供、回水温度监测；冷却水供、回水温度监测；供、回水压差测量及旁通阀调节控制；冷冻主机冷冻水侧蝶阀、冷却水侧蝶阀的控制及阀位状态反馈监测；冷冻水泵启停控制，水泵运行状态监测；2/21宋城集团大剧院群控系统方案冷却水泵启停控制，水泵运行状态监测；冷却塔风机启停控制，运行状态；相关监控点表后附。冷冻机房内2台离心式冷水机组通过机组自带通讯卡以BACNET通讯协议，可实现冷水机组与特灵自控机房群控系统的无缝连接。群控系统可直接读取不同特灵冷水机组的运行数据包括电流、负荷限值等，并将其传输至群控系统核心控制器-网络控制器ＳＣ。操作站通过读取ＳＣ中的数据并与预设定值进行比较然后发出指令，进行对冷水机组的控制。可读取冷水主机的监控参数不少于如下所列：对象类型号描述模拟输人点AIP冷冻水出水温度LeavingChilledWaterTemperatureAIP冷冻水回水温度ReturnChilledWaterTemperatureAIP冷凝器出水温度LeavingCondenserWaterTemperatureAIP冷凝器回水温度ReturnCondenserWaterTemperatureAIPRLA百分比PercentRLAAIP蒸发器冷媒压力EvaporatorRefrigerantPressureAIP冷凝器冷媒压力CondenserRefrigerantTemperature3/21宋城集团大剧院群控系统方案AIP压缩机冷媒压...
