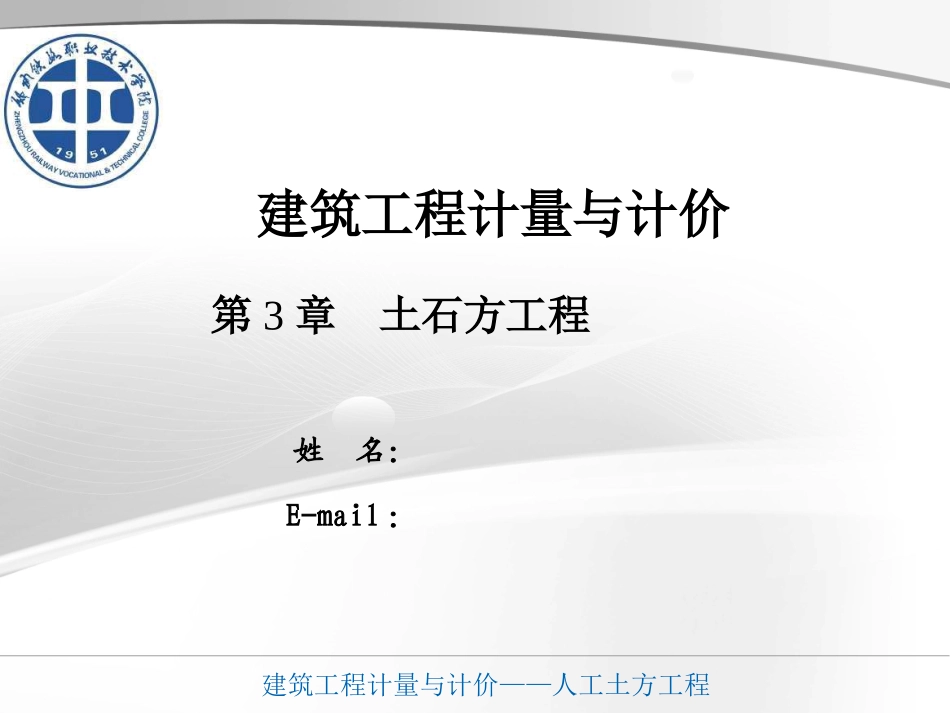

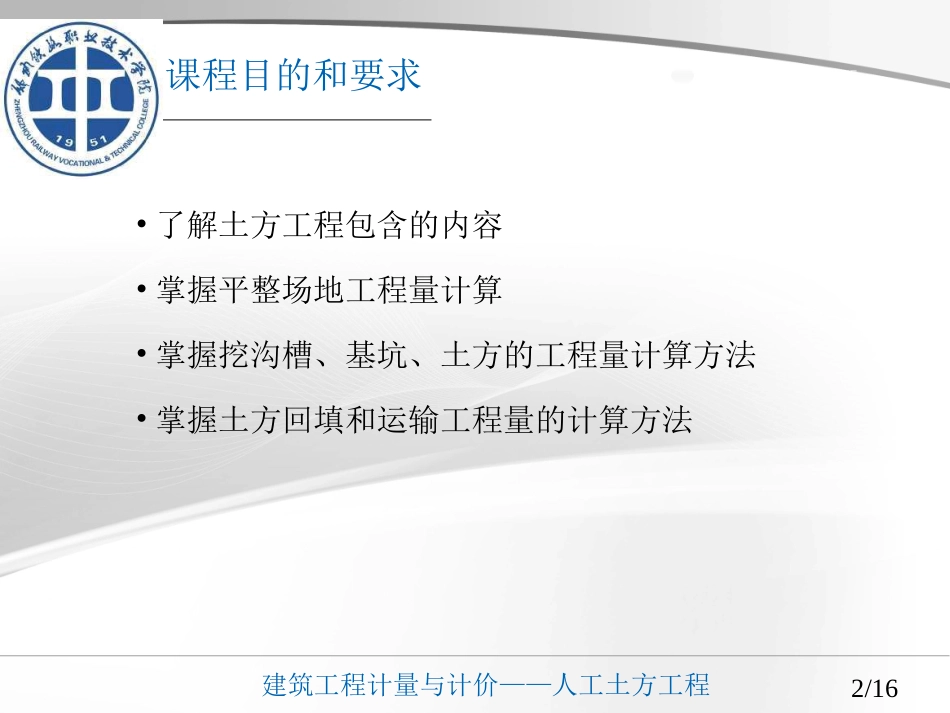

建筑工程计量与计价——人工土方工程建筑工程计量与计价第3章土石方工程姓名：E-mail：建筑工程计量与计价——人工土方工程课程大纲•概述•土方工程•石方工程•强夯工程及降水工程•工程量清单计价示例SCENE1/16建筑工程计量与计价——人工土方工程课程目的和要求•了解土方工程包含的内容•掌握平整场地工程量计算•掌握挖沟槽、基坑、土方的工程量计算方法•掌握土方回填和运输工程量的计算方法SCENE2/16建筑工程计量与计价——人工土方工程土方工程基础知识SCENE3/16人工土方工程平整场地机械土方工程挖土回填土土方运输山坡切土挖土分项工程挖基槽挖基坑挖土方室外设计地面以上的挖土室外设计地面以下的挖土基础回填土房心回填土余土外运亏土内运土方工程推土机推土铲运机铲运土挖掘机挖土载重汽车运土图1-1土方工程包含的内容建筑工程计量与计价——人工土方工程平整场地工程量计算SCENE4/16平整场地的概念建筑场地以内，以设计室外地坪为准，±300mm以的挖、填土方及找平。建筑工程计量与计价——人工土方工程按建筑物(或构筑物)底面积的外边线每边各增加2m计算。S场=S底+L外×2+16（m2）SCENE平整场地工程量计算5/162mB2mS底AL外建筑工程计量与计价——人工土方工程SCENE人工挖土工程量计算6/16•人工挖基坑工程量计算•人工挖基槽工程量计算•人工挖土方工程量计算建筑工程计量与计价——人工土方工程基坑一般分为方形、长方形、圆形三种。SCENE人工挖基坑工程量计算7/16•不放坡和不支挡板时计算公式长方形（方形）V=A×B×H圆形V=πR2H式中：A为基坑的宽；B为基坑的长；H为基坑的深；R为基坑的半径。建筑工程计量与计价——人工土方工程SCENE人工挖基坑工程量计算8/16•放坡长方形（方形）基坑的计算公式V=(A+KH)(B+KH)H+1/3K2H3BHKHB*KH*H*1/2A*KH*H*1/2A*B*H1/3*KH*KH*HK为放坡系数A建筑工程计量与计价——人工土方工程SCENE人工挖基坑工程量计算9/16•放坡圆形基坑的计算公式21222131RRRRHVR2R1HR2=R1+KH建筑工程计量与计价——人工土方工程人工挖地槽工程量计算公式：V=∑(FiLi)Fi—基槽断面面积Li—槽长度（外墙按中心线长度计算，内墙按槽底净长线计算，凸出部分的体积应并入地槽土方工程量内计算）SCENE人工挖基槽工程量计算10/16建筑工程计量与计价——人工土方工程SCENE土方回填工程量计算回填土包括基础回填土和室内回填土、管道沟槽回填土。11/16•基础回填土工程量计算基础回填土是指当基础施工完后，将基础周围用土回填至设计室外地坪的回填土。其工程量按图示回填体积，以“m3”计算。基础回填土＝挖方体积－设计室外地坪以下埋设砌筑物的体积建筑工程计量与计价——人工土方工程SCENE土方回填工程量计算12/16•室内回填土工程量计算室内回填土是指设计室外地坪标高至室内地面垫层底标高之间的回填土。其工程量按主墙之间的面积乘以回填土厚度以“m3”计算。室内回填土厚度，按设计室外地坪标高至室内地面垫层底标高之间的厚度计算。建筑工程计量与计价——人工土方工程SCENE土方回填工程量计算13/16•管道沟槽回填土工程量计算V回填＝V管挖－V管V回填－管道沟槽回填土（m3）；V管挖－管道沟槽挖方体积（m3）；V管—管道所占体积。管径在500mm以下的不扣除管道所占体积，管径在500mm以上时，每米管长按规定体积扣除。建筑工程计量与计价——人工土方工程SCENE土方运输工程量计算14/16•土方运输工程量应根据场地情况和当地有关规定确定，开挖的土方可以利用作为回填料、且现场可以堆放的，土方弃运工程量应扣除回填工程量。•土方运输工程量按天然密实度体积计算，剩余土方外运的工程量应扣除折算为天然密实度体积的回填工程量。•采用原土回填施工方案时：松填：夯填：（V运﹥0，则余土外运；V运﹤0，则为取土回填。）08.1填挖运－＝VVV87.0填挖运－＝VVV建筑工程计量与计价——人工土方工程SCENE课程小结15/16•土方工程的组成部分•土方工程量计算规则。建筑工程计量与计价——人工土方工程SCENE课后作业16/16•某工程如图所示，土质为坚土，采用人工挖土，不支档土板，试计算条形基础土石方工程量。建筑工程计量与计价——人工土方工程谢谢！
