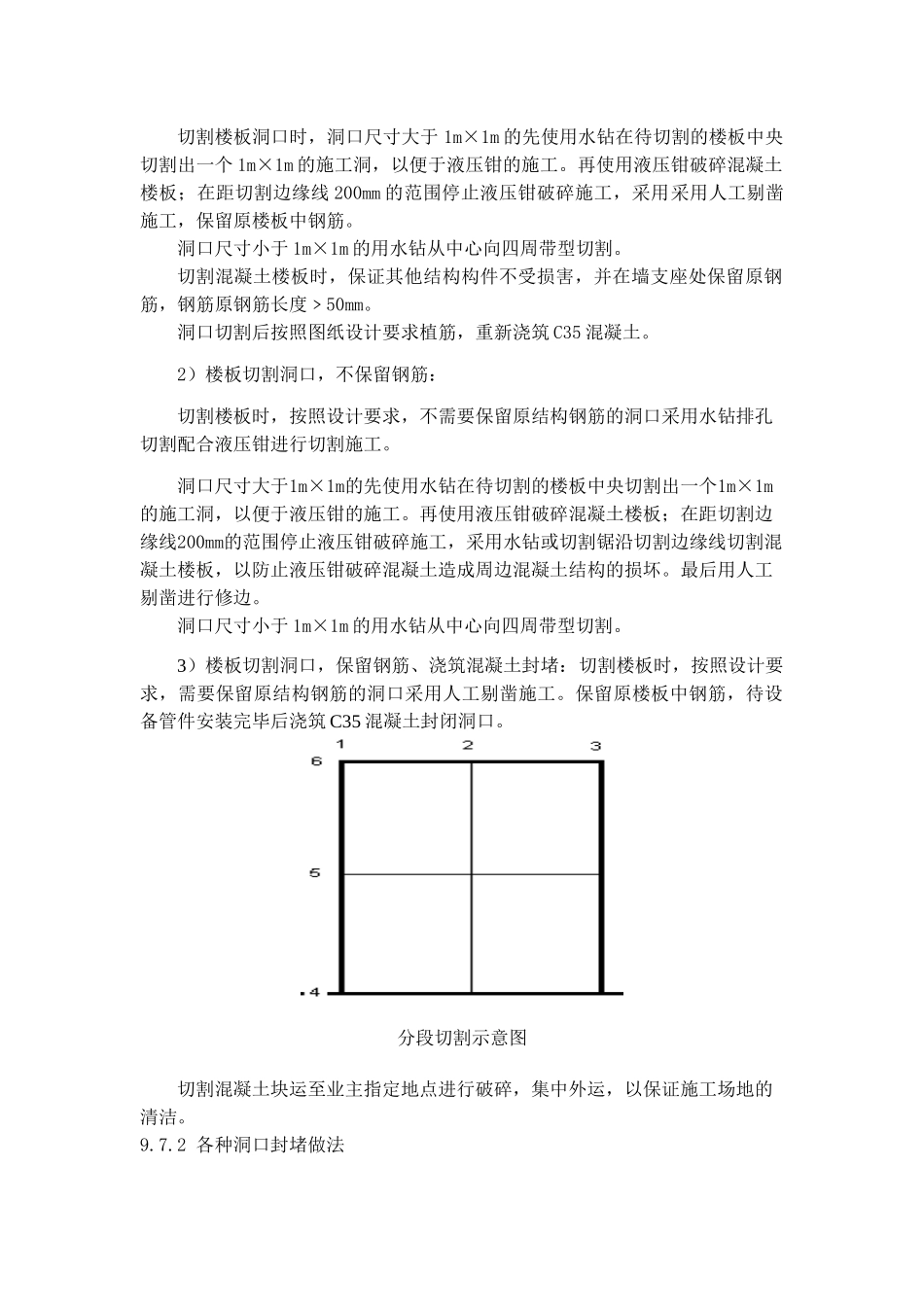

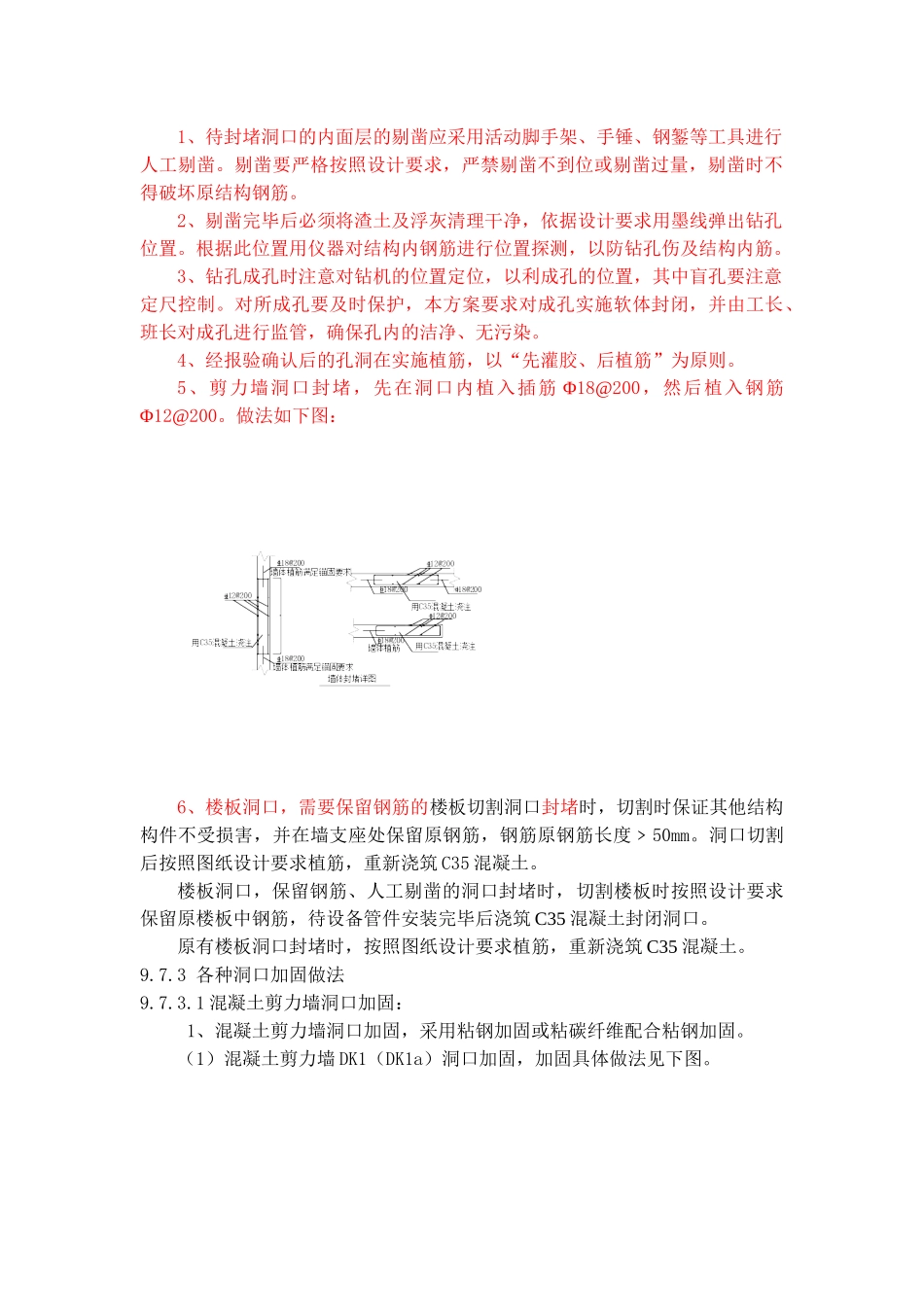

工程细部施工工艺9.7.1各种新开洞口做法1、剪力墙上开洞:洞开设前均先搭设好脚手架作为作业面，根据设计要求在墙体上放出切割位置线；切割剪力墙洞口时，先待切墙体分成0.5×0.5m小块田字形分段切割，切割成每快的重量不宜超过300kg，以利切割及搬运。用水钻从中心向四周带型切割，总体施工顺序由上至下进行切割。水钻排孔切割后人工剔凿扩展50mm，保留钢筋，将原墙内钢筋对折焊接，用高强修补砂浆抹平，再按照图纸设计进行加固。2、楼板上开洞切割楼板时，在切割周边1m范围内采用满堂脚手架进行支撑加固，切割区内搭设满堂脚手架，上铺架板和密目网，防止混凝土碎块跌落到下层楼板，对楼板产生影响；板上放海绵，防止水钻及切割锯用水到处流淌，保持施工操作面的清洁。分段切割示意图1）楼板切割，重新植筋、浇筑混凝土：切割楼板洞口时，洞口尺寸大于1m×1m的先使用水钻在待切割的楼板中央切割出一个1m×1m的施工洞，以便于液压钳的施工。再使用液压钳破碎混凝土楼板；在距切割边缘线200mm的范围停止液压钳破碎施工，采用采用人工剔凿施工，保留原楼板中钢筋。洞口尺寸小于1m×1m的用水钻从中心向四周带型切割。切割混凝土楼板时，保证其他结构构件不受损害，并在墙支座处保留原钢筋，钢筋原钢筋长度﹥50mm。洞口切割后按照图纸设计要求植筋，重新浇筑C35混凝土。2）楼板切割洞口，不保留钢筋：切割楼板时，按照设计要求，不需要保留原结构钢筋的洞口采用水钻排孔切割配合液压钳进行切割施工。洞口尺寸大于1m×1m的先使用水钻在待切割的楼板中央切割出一个1m×1m的施工洞，以便于液压钳的施工。再使用液压钳破碎混凝土楼板；在距切割边缘线200mm的范围停止液压钳破碎施工，采用水钻或切割锯沿切割边缘线切割混凝土楼板，以防止液压钳破碎混凝土造成周边混凝土结构的损坏。最后用人工剔凿进行修边。洞口尺寸小于1m×1m的用水钻从中心向四周带型切割。3）楼板切割洞口，保留钢筋、浇筑混凝土封堵：切割楼板时，按照设计要求，需要保留原结构钢筋的洞口采用人工剔凿施工。保留原楼板中钢筋，待设备管件安装完毕后浇筑C35混凝土封闭洞口。分段切割示意图切割混凝土块运至业主指定地点进行破碎，集中外运，以保证施工场地的清洁。9.7.2各种洞口封堵做法1、待封堵洞口的内面层的剔凿应采用活动脚手架、手锤、钢錾等工具进行人工剔凿。剔凿要严格按照设计要求，严禁剔凿不到位或剔凿过量，剔凿时不得破坏原结构钢筋。2、剔凿完毕后必须将渣土及浮灰清理干净，依据设计要求用墨线弹出钻孔位置。根据此位置用仪器对结构内钢筋进行位置探测，以防钻孔伤及结构内筋。3、钻孔成孔时注意对钻机的位置定位，以利成孔的位置，其中盲孔要注意定尺控制。对所成孔要及时保护，本方案要求对成孔实施软体封闭，并由工长、班长对成孔进行监管，确保孔内的洁净、无污染。4、经报验确认后的孔洞在实施植筋，以“先灌胶、后植筋”为原则。5、剪力墙洞口封堵，先在洞口内植入插筋Φ18@200，然后植入钢筋Φ12@200。做法如下图：6、楼板洞口，需要保留钢筋的楼板切割洞口封堵时，切割时保证其他结构构件不受损害，并在墙支座处保留原钢筋，钢筋原钢筋长度﹥50mm。洞口切割后按照图纸设计要求植筋，重新浇筑C35混凝土。楼板洞口，保留钢筋、人工剔凿的洞口封堵时，切割楼板时按照设计要求保留原楼板中钢筋，待设备管件安装完毕后浇筑C35混凝土封闭洞口。原有楼板洞口封堵时，按照图纸设计要求植筋，重新浇筑C35混凝土。9.7.3各种洞口加固做法9.7.3.1混凝土剪力墙洞口加固：1、混凝土剪力墙洞口加固，采用粘钢加固或粘碳纤维配合粘钢加固。（1）混凝土剪力墙DK1（DK1a）洞口加固，加固具体做法见下图。（2）混凝土剪力墙DK3洞口加固，加固具体做法见下图。（3）混凝土剪力墙DK4洞口加固，加固具体做法见下图。（4）混凝土剪力墙DK5洞口加固，加固具体做法见下图。（5）混凝土剪力墙DK6洞口加固，加固具体做法见下图。2、混凝土剪力墙洞口加固节点做法：（1）混凝土剪力墙洞口DK1（DK1a）、DK3、DK5洞口侧边加固，先在洞口外侧锚固双排M12@250的通栓，再沿洞口三边粘贴长700宽100@300的单层300g碳纤维布，最后在...
